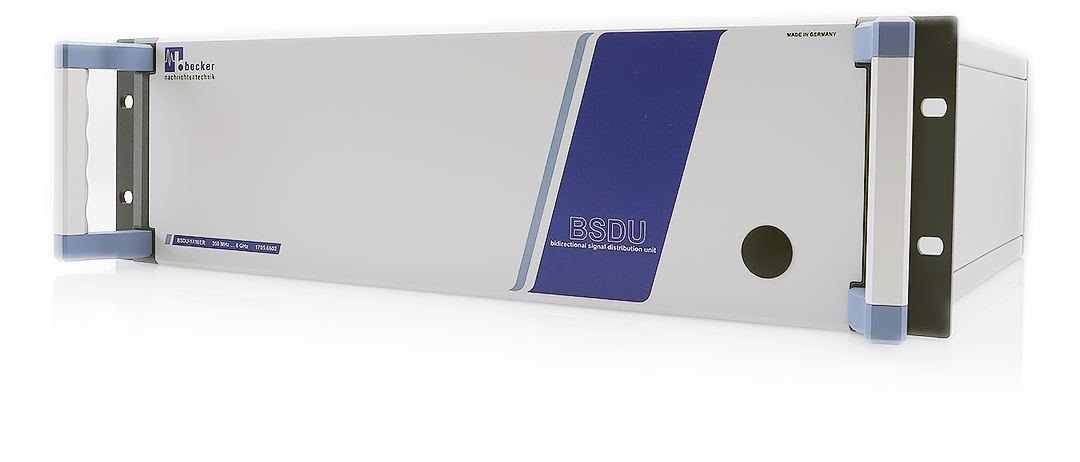

BSDU-1X16ER 雙向寬頻射頻訊號分配器
雙向寬頻 × 高隔離度，建構穩定可重現的 16 通道測試架構
BSDU-1X16ER 為一款寬頻雙向射頻訊號分配器（Bidirectional Signal Splitter/Combiner），採用標準化 19 吋 3U 機箱設計，適用於 350 MHz 至 6000 MHz 頻率範圍，可支援行動通訊（GSM、UMTS、LTE、5G）、ISM（工業科學醫療頻段）及 Wi-Fi（IEEE 802.11 a/h/ac/b/g/n/p）等多種無線通訊標準。
此機種可將單一基地台、通訊測試儀或 Wi-Fi 無線接取點的射頻訊號，分配或合路至最多 16 組待測單元（DUT），透過射頻電纜進行訊號傳輸，有效隔絕外部無線場域干擾，實現可重現的測試結果；此外，輸出埠間高隔離度（High Port-to-Port Isolation）設計，可顯著降低待測單元間的互相干擾，提升測試品質與一致性。
功能特點
- 寬頻設計，涵蓋 350 MHz～6000 MHz
- 支援 GSM、UMTS、LTE、5G（FR1 頻段）
- 支援 Wi-Fi IEEE 802.11 a/h/ac/b/g/n/p
- 共用埠最大支援 5W 射頻功率
- 高輸出埠隔離度設計，提升測試可靠性
- 適用於有線測試架構，避免無線干擾影響
應用場景
- 有線測試架構部署
- 基地台射頻訊號分配
- Wi-Fi 無線接取點訊號分配
- 產品功能驗證測試
- 生產線尾端大量測試作業
系統架構圖

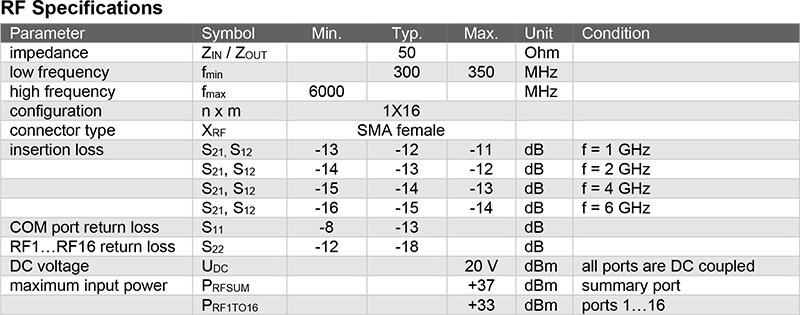

技術規格

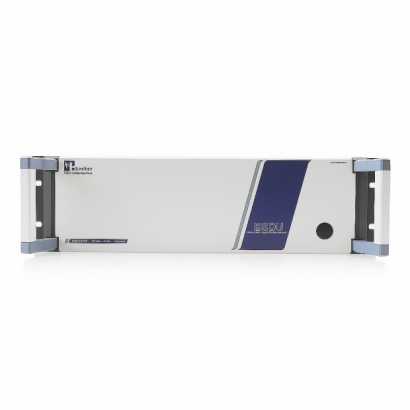

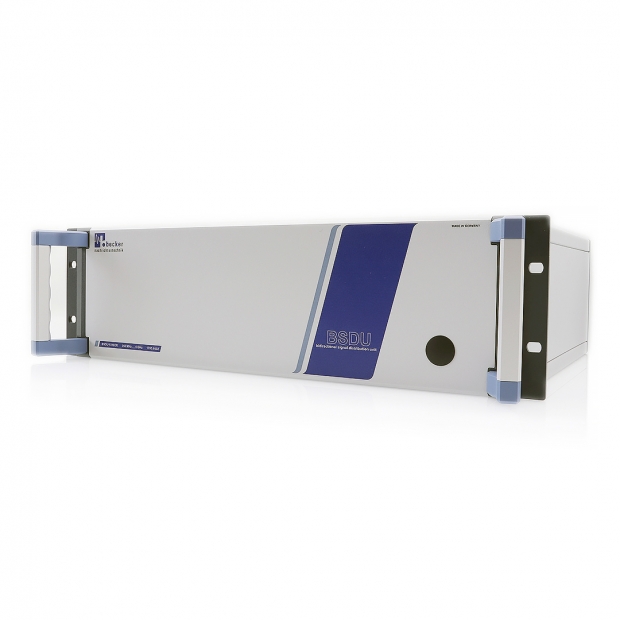

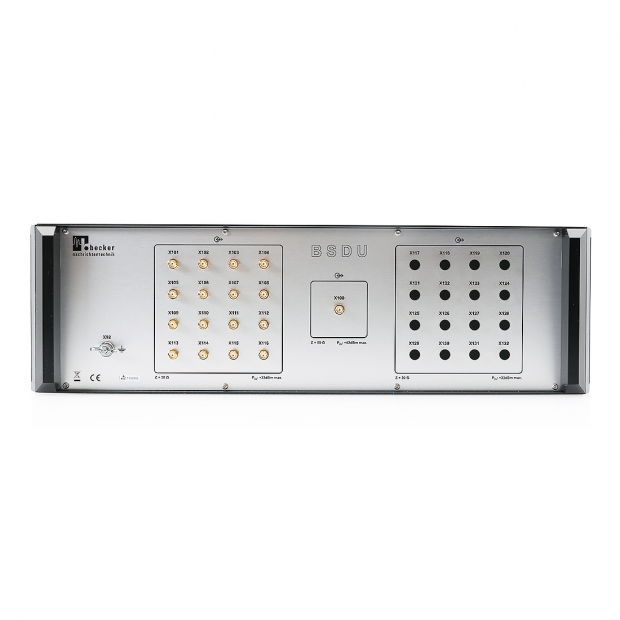

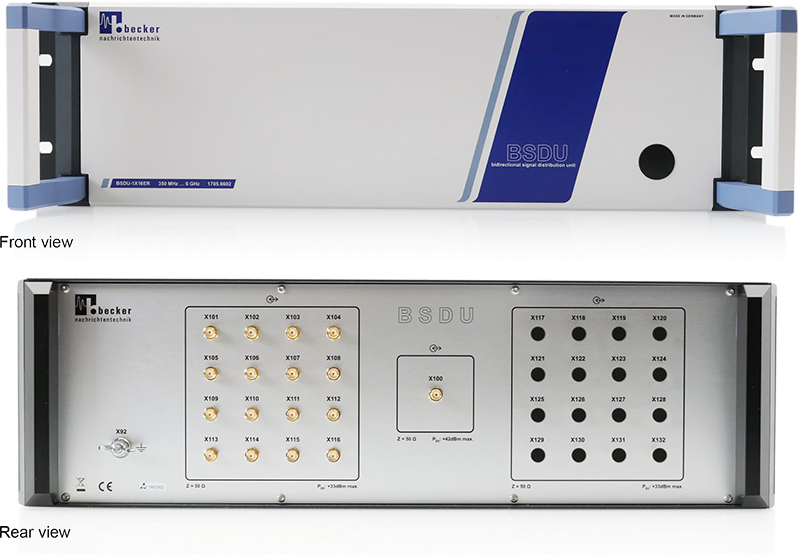

外觀
