BP-30M_87M 帶通濾波器模組
抗干擾 × 快速整合 × 高線性濾波
整合雷擊保護與電平限制，優化 30~87 MHz 接收性能
Becker 提供多樣化的 高頻（HF）至超高頻（UHF） 帶通濾波器模組，此模組特別設計用於抑制如 本地無線電 等 非目標頻段訊號（Out-of-band signals），可有效提升整體接收系統的訊號純淨度與可靠性。
BP-30M_87M 模組整合三項關鍵功能元件，具備優異的防護與訊號處理能力：
核心功能元件整合
- 避雷器（Surge Arrester）：
提供雷擊防護，有效避免天線端突波電壓導致的系統損壞，增強整體穩定性。 - 帶通濾波器（Bandpass Filter）：
限制訊號通過頻率於 30~87 MHz，精確濾除無用頻段之雜訊與干擾，專注接收所需頻段。 - 電平限制器（Level Limiter）：
保護後端裝置，避免因天線接收過強訊號造成 過載失效 或性能劣化。
技術特性
- 小型化且堅固設計，可承受惡劣環境衝擊，適合應用於高密度整合系統。
- 高效能訊號抑制能力，有效過濾雜散干擾，提升訊號 訊噪比（SNR）。
- 高線性度設計，減少訊號失真，確保精準量測與通訊完整性。
- 內建電平限制與雷擊保護功能，整合式防護設計，降低外掛元件需求與維護成本。
- 快速安裝至 N 型射頻連接器，支援即插即用，顯著縮短佈建與部署時間。
典型應用場景
- 無線電接收系統：
提升接收端訊號純淨度，改善通訊品質與穩定度。 - 無線電監控系統：
在訊號監聽與偵測應用中，有效排除鄰近頻段干擾，提升可用頻譜的清晰度。 - 方向定位（Direction Finding）系統：
增強定位結果的準確度與穩定性，對於干擾敏感應用尤為關鍵。
原理方塊圖
堅固設計
該濾波器模組的結構設計強調 高交互點（High Intercept Point）特性，可有效防止線性失真影響系統通訊品質。
端口配置為：

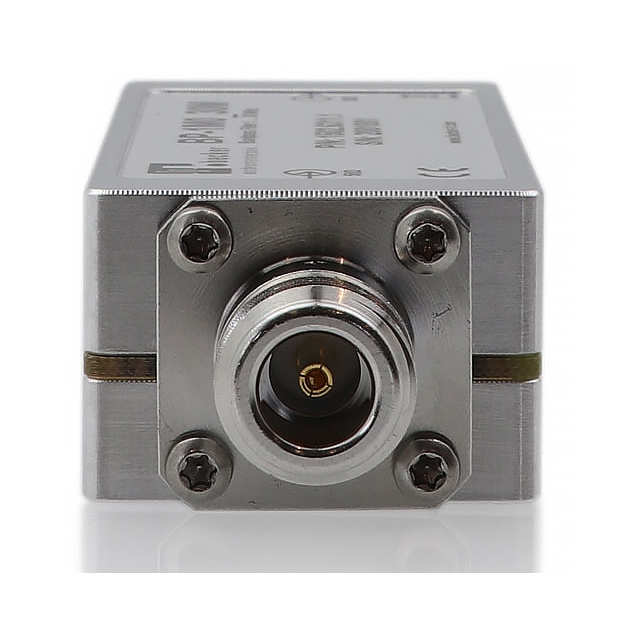

- 輸入端：N 型母頭（N female）

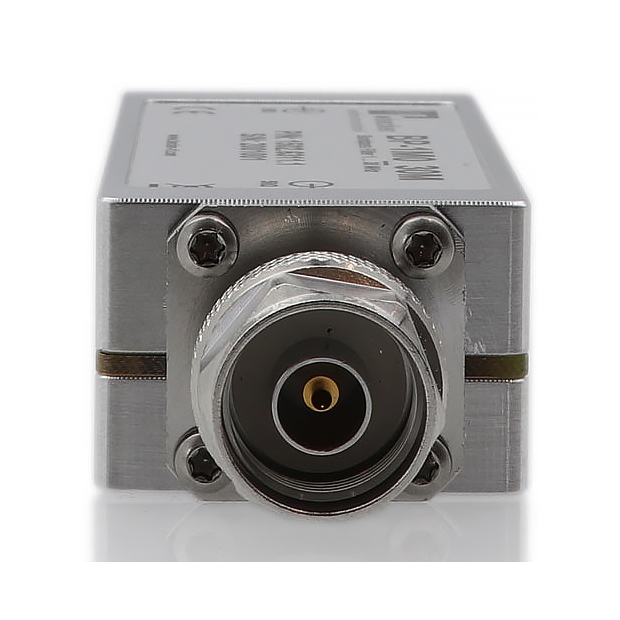

- 輸出端：N 型公頭（N male）
模組可直接安裝於設備的射頻輸入埠（RF_IN），支援快速部署並提升機構穩定性。
可供選擇之型號
規格

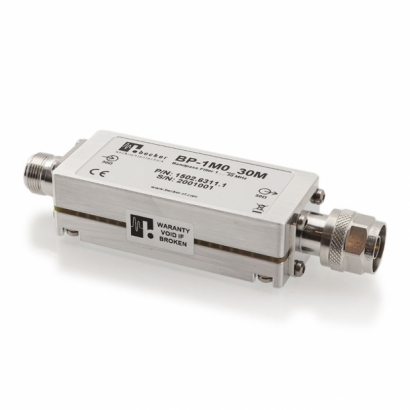

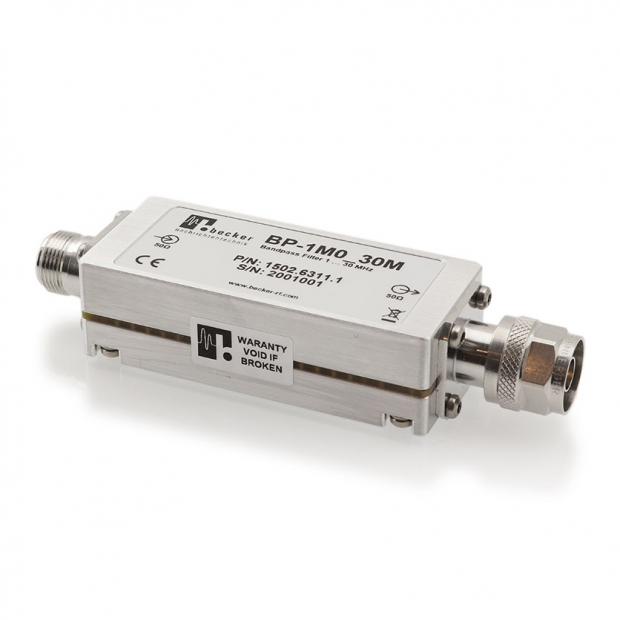

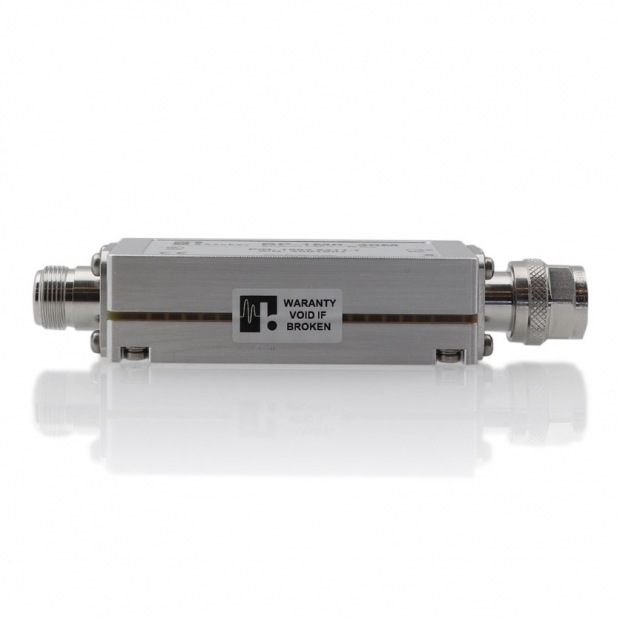

外觀
安裝範例
該模組可輕鬆安裝至分配器（Multicoupler）或切換矩陣（Switching Matrices）的 RF_IN 射頻介面，無需額外支架或改裝，提升現場作業效率。
尺寸
各頻段型號規格
以下為 Becker 系列帶通濾波器模組對應頻段型號：
BP-1M0_30M
BP-1M7_30M
BP-30M_87M
BP-108M_470M
BP-240M_470M
