BP-240M_470M 帶通濾波器模組
濾除干擾，鎖定關鍵訊號
內建避雷與電平保護，提升無線通訊系統抗干擾能力
Becker 提供一系列多元化的 HF 至 UHF 頻段帶通濾波器模組，涵蓋從 高頻（HF）到超高頻（UHF） 的應用範圍；此模組特別設計用於 無線監聽、接收與方向定位 等高需求場景，具備優異的抗干擾能力，可有效抑制 非目標頻段訊號（Out-of-band signals），例如地方廣播、業餘無線電或其他鄰近干擾源。
透過精確濾波，可有效減少對 待測物（DUT） 或主要接收鏈路的訊號干擾與混疊效應，進一步提升 訊號清晰度 與 通訊穩定性。
此模組整合三項關鍵功能元件：
- 避雷器（Surge Arrester）：
提供雷擊保護，有效防止因突波電壓導致的系統損壞。 - 帶通濾波器（Bandpass Filter）：
限制訊號頻率通過範圍於 240~470 MHz，濾除不必要的雜訊與干擾。 - 電平限制器（Level Limiter）：
防止天線端過強訊號導致後端接收模組過載。
技術特性
- 小型化且堅固結構設計，適用於惡劣環境與高密度系統整合應用。
- 高效能訊號抑制能力，有效提升接收鏈路的訊號純度。
- 高線性度（High Linearity），可減少訊號失真，維持系統解析度。
- 內建電平限制與避雷器功能，降低模組故障風險。
- 快速安裝設計，支援直接固定於 N 型射頻連接器，簡化部署流程。
應用場景
- 無線電接收：過濾干擾源，提升接收端訊號純淨度。
- 無線電監控：在複雜環境中減少不必要的訊號干擾。
- 方向定位系統：強化 定位穩定性與精準性。
原理方塊圖
堅固設計
該濾波器模組的結構設計強調 高交互點（High Intercept Point）特性，可有效防止線性失真影響系統通訊品質。
端口配置為：
- 輸入端：N 型母頭（N female）
- 輸出端：N 型公頭（N male）
模組可直接安裝於設備的射頻輸入埠（RF_IN），支援快速部署並提升機構穩定性。
可供選擇之型號
規格

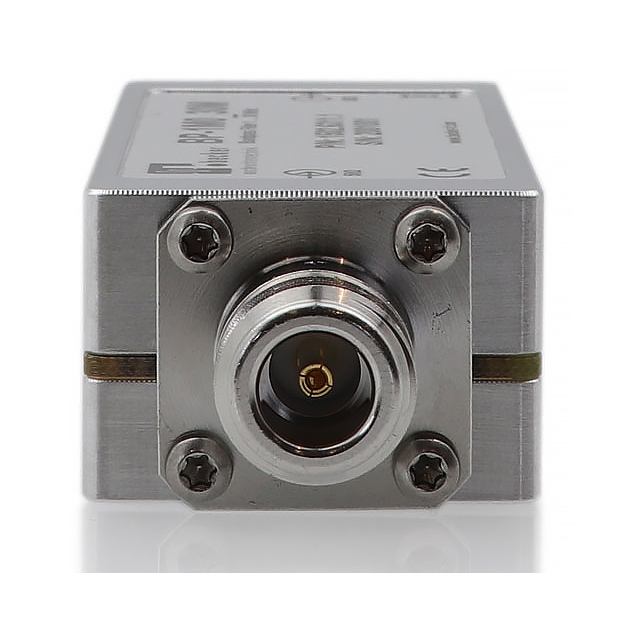

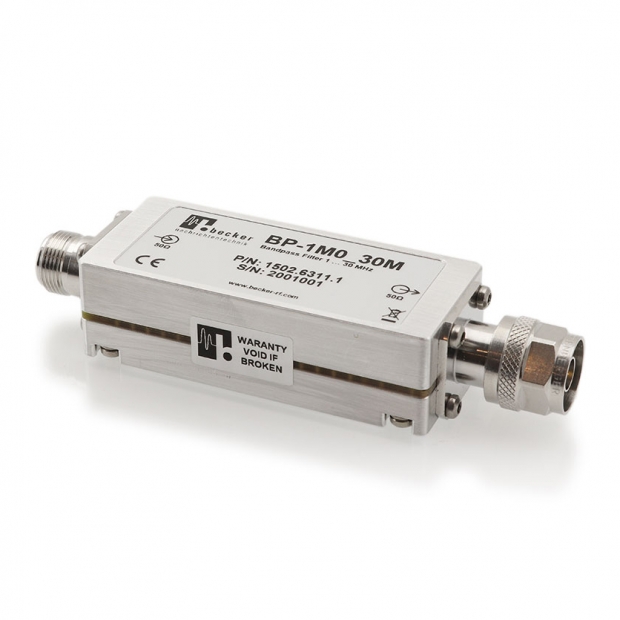

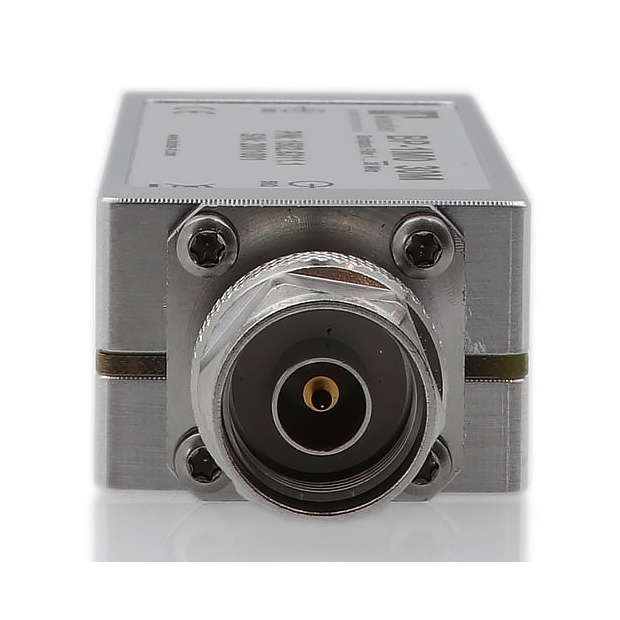

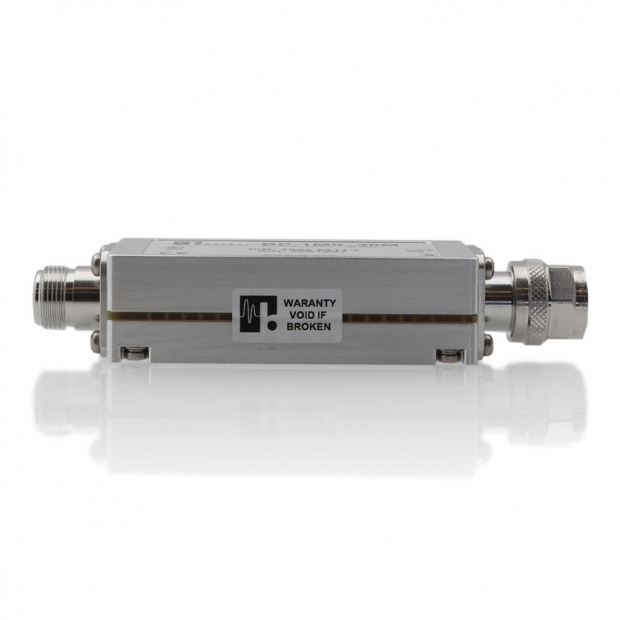

外觀
安裝範例
該模組可輕鬆安裝至分配器（Multicoupler）或切換矩陣（Switching Matrices）的 RF_IN 射頻介面，無需額外支架或改裝，提升現場作業效率。
尺寸
各頻段型號規格
以下為 Becker 系列帶通濾波器模組對應頻段型號：
BP-1M0_30M
BP-1M7_30M
BP-30M_87M
BP-108M_470M
BP-240M_470M
