BP-1MO_30M 帶通濾波器模組 (1~30 MHz)
結合避雷、防過壓與濾波三大功能，全面強化 RF 前端穩定性
Becker 提供多樣化的 高頻（HF）至超高頻（UHF） 帶通濾波器模組；透過此濾波器模組，可有效抑制如本地無線電訊號等 非目標頻段訊號；該模組整合 避雷器（Surge Arrester） 以提供雷擊保護、帶通濾波器（Bandpass Filter） 用於選擇性頻段通過，以及 電平限制器（Level Limiter），保護下游裝置避免天線過壓損害。
此模組整合三項關鍵功能元件：
- 避雷器（Surge Arrester）：
提供雷擊保護，有效防止因突波電壓導致的系統損壞。 - 帶通濾波器（Bandpass Filter）：
限制訊號頻率通過範圍於 1 MHz 至 30 MHz，濾除不必要的雜訊與干擾。 - 電平限制器（Level Limiter）：
防止天線端過強訊號導致後端接收模組過載。
技術特性
- 小型化且堅固設計，適用於惡劣環境與高密度系統整合
- 高效能訊號抑制能力，提升整體系統訊號品質
- 高線性度，確保訊號完整性與失真最小化
- 內建電平限制與雷擊保護功能，降低系統整體故障風險
- 支援快速安裝至 N 型射頻連接器，縮短佈建時間
應用場景：
- 無線電接收：提升接收端訊號純淨度
- 無線電監控：在監控環境中減少不必要干擾源
- 方向定位：強化定位系統穩定性與準確性
原理方塊圖
堅固設計
該濾波器模組的結構設計強調 高交互點（High Intercept Point）特性，可有效防止線性失真影響系統通訊品質。
端口配置為：

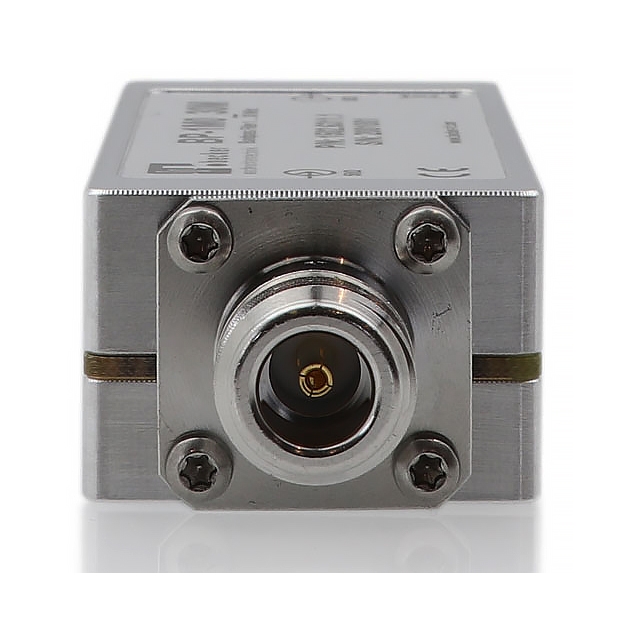

- 輸入端：N 型母頭（N female）

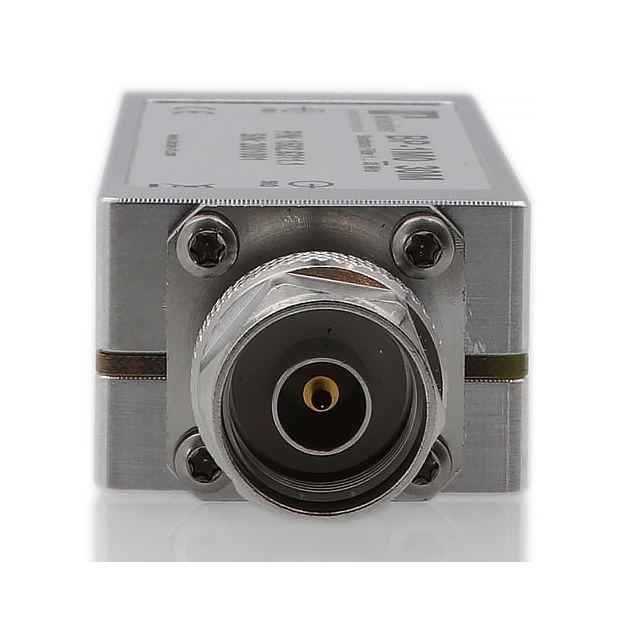

- 輸出端：N 型公頭（N male）
模組可直接安裝於設備的射頻輸入埠（RF_IN），支援快速部署並提升機構穩定性。
可供選擇之型號
規格

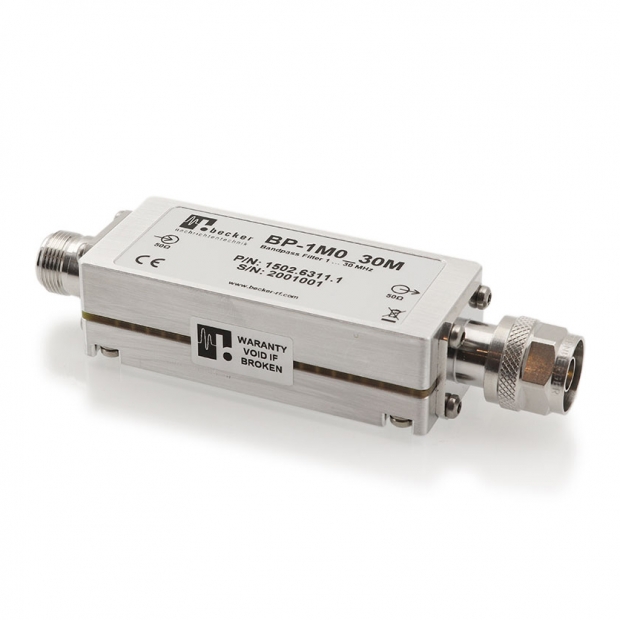

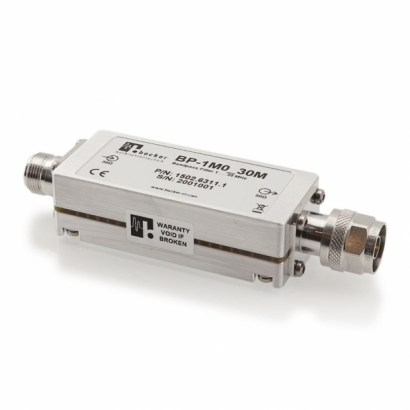

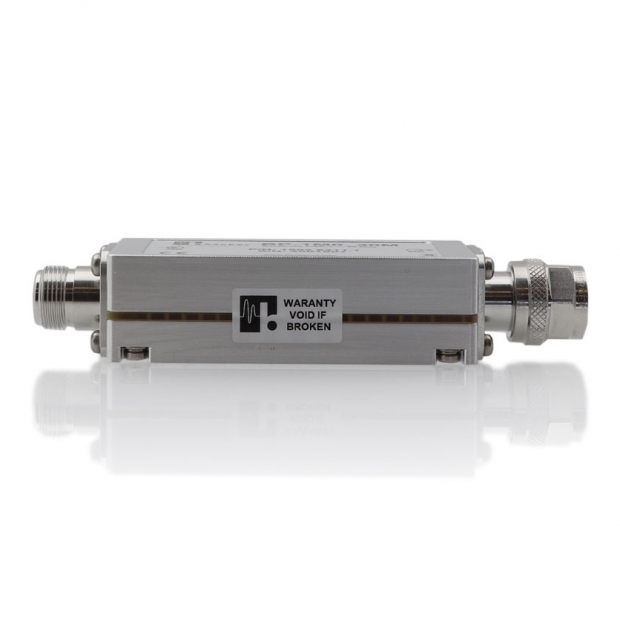

外觀
安裝範例
該模組可輕鬆安裝至分配器（Multicoupler）或切換矩陣（Switching Matrices）的 RF_IN 射頻介面，無需額外支架或改裝，提升現場作業效率。
尺寸
各頻段型號規格
以下為 Becker 系列帶通濾波器模組對應頻段型號：
BP-1M0_30M
BP-1M7_30M
BP-30M_87M
BP-108M_470M
BP-240M_470M
