BP-1M7_30M 帶通濾波器模組
抗干擾、耐環境，濾波更穩定
整合避雷與限幅保護，支援 1700 kHz~30 MHz 頻段應用
Becker 提供多樣化的 高頻（HF）至超高頻（UHF） 帶通濾波器模組系列，涵蓋廣泛應用需求，包括軍事通訊、無線電廣播與產業監控等場域。此類濾波器模組具備卓越的頻段選擇性與訊號純化能力，可有效抑制如當地無線電發射源等 非目標頻段訊號（Out-of-band signals），降低雜訊干擾對後端系統造成的影響。
此模組同時整合 雷擊保護（Surge Arrester）、帶通濾波器（Bandpass Filter） 與 電平限制器（Level Limiter） 三大核心功能元件，不僅提升通訊穩定性，更可全面保護後端接收設備免於天線輸入端過強訊號所造成的過載或損壞，適用於對訊號可靠性要求極高的通訊系統。
此模組整合三項關鍵功能元件：
- 避雷器（Surge Arrester）：
提供雷擊保護，有效防止因突波電壓導致的系統損壞。 - 帶通濾波器（Bandpass Filter）：
限制訊號頻率通過範圍於 1700 kHz 至 30 MHz，濾除不必要的雜訊與干擾。 - 電平限制器（Level Limiter）：
防止天線端過強訊號導致後端接收模組過載。
技術特性
- 小型化且堅固設計，適用於惡劣環境與高密度系統整合
- 高效能訊號抑制能力，提升整體系統訊號品質
- 高線性度，確保訊號完整性與失真最小化
- 內建電平限制與雷擊保護功能，降低系統整體故障風險
- 支援快速安裝至 N 型射頻連接器，縮短佈建時間
應用場景：
- 無線電接收：提升接收端訊號純淨度
- 無線電監控：在監控環境中減少不必要干擾源
- 方向定位：強化定位系統穩定性與準確性

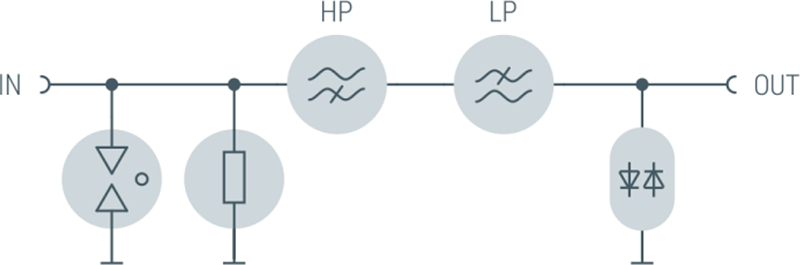

原理方塊圖
堅固設計
該濾波器模組的結構設計強調 高交互點（High Intercept Point）特性，可有效防止線性失真影響系統通訊品質。
端口配置為：
- 輸入端：N 型母頭（N female）
- 輸出端：N 型公頭（N male）
模組可直接安裝於設備的射頻輸入埠（RF_IN），支援快速部署並提升機構穩定性。

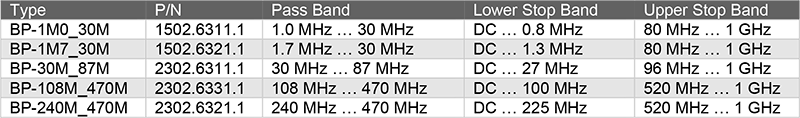

可供選擇之型號

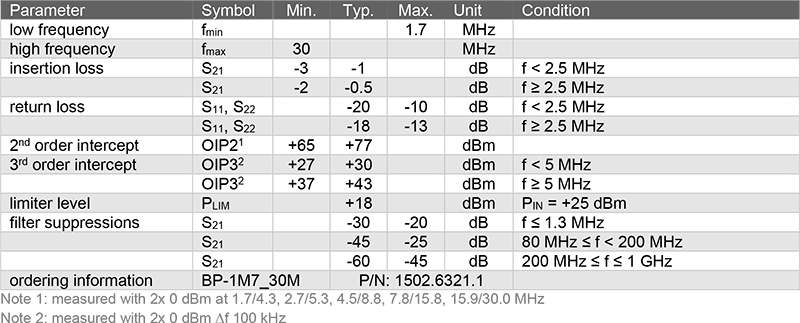

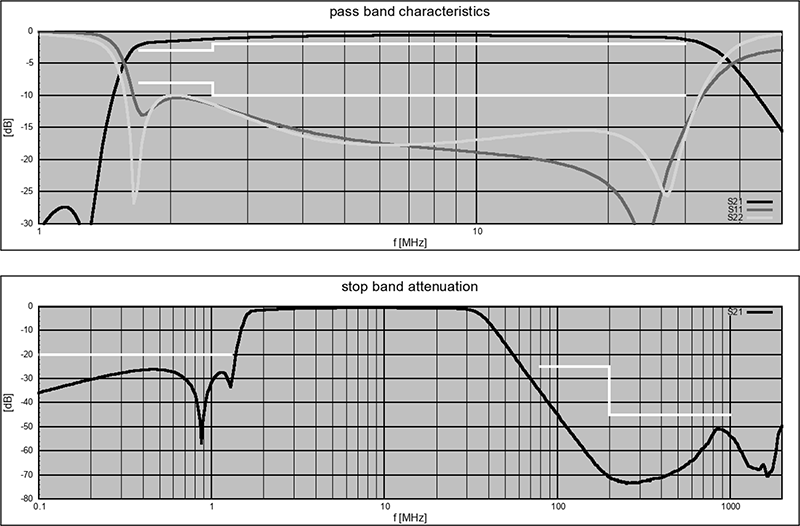

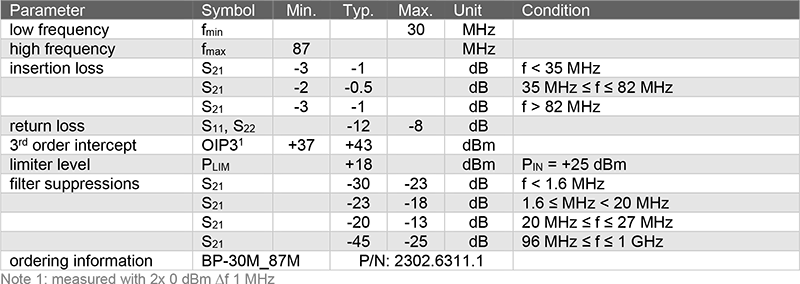

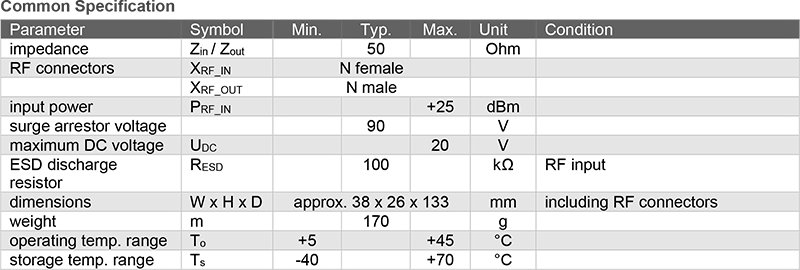

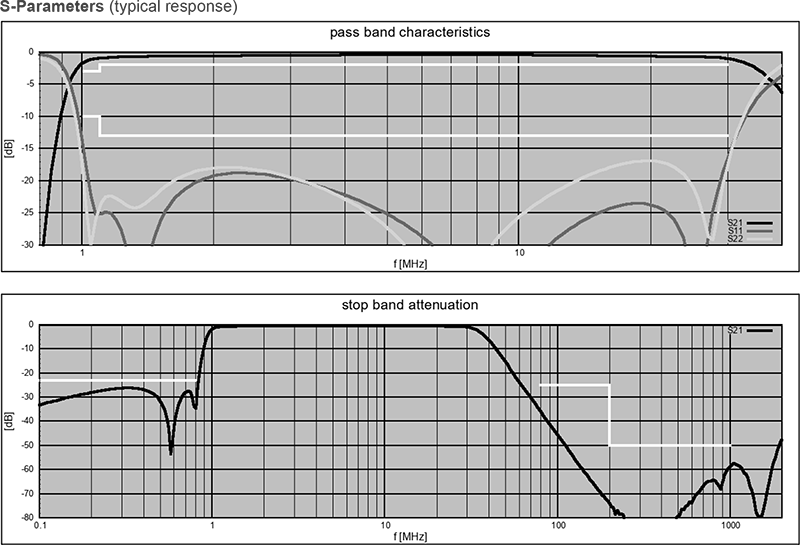

規格

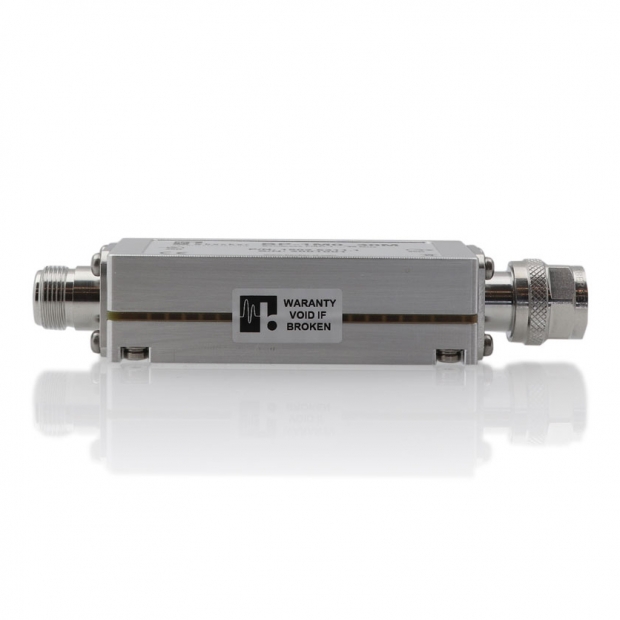

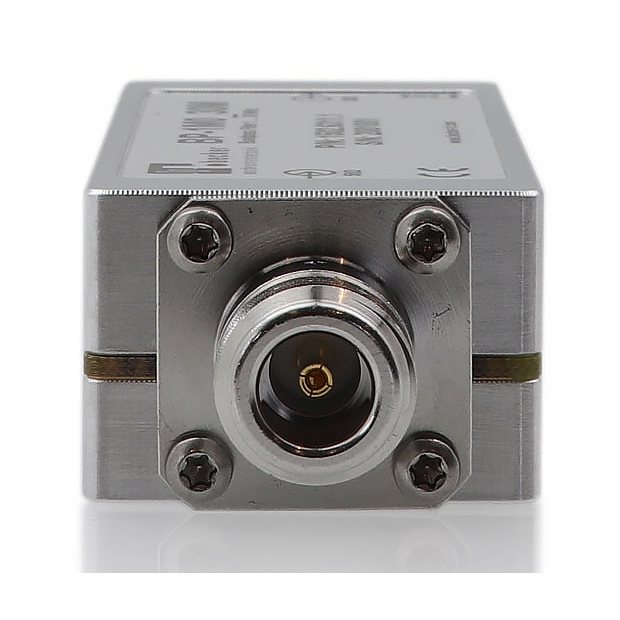

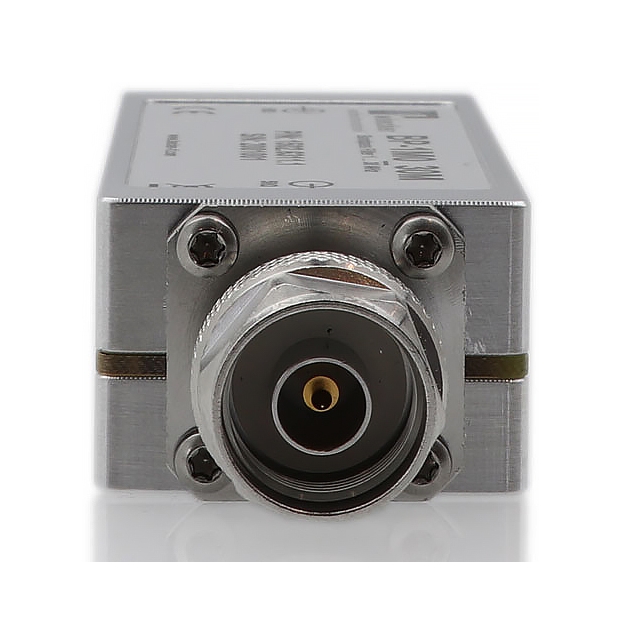

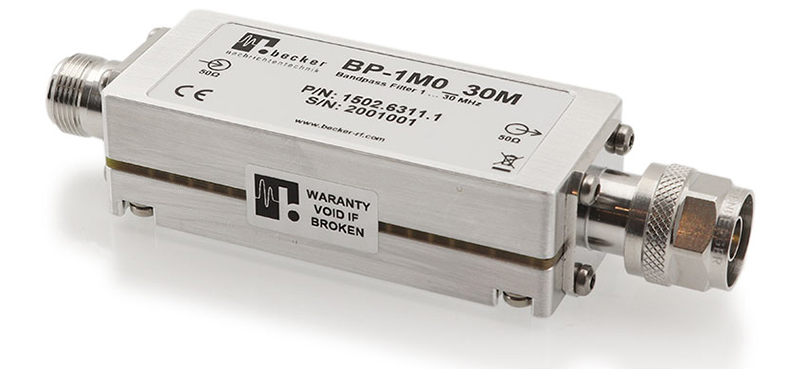

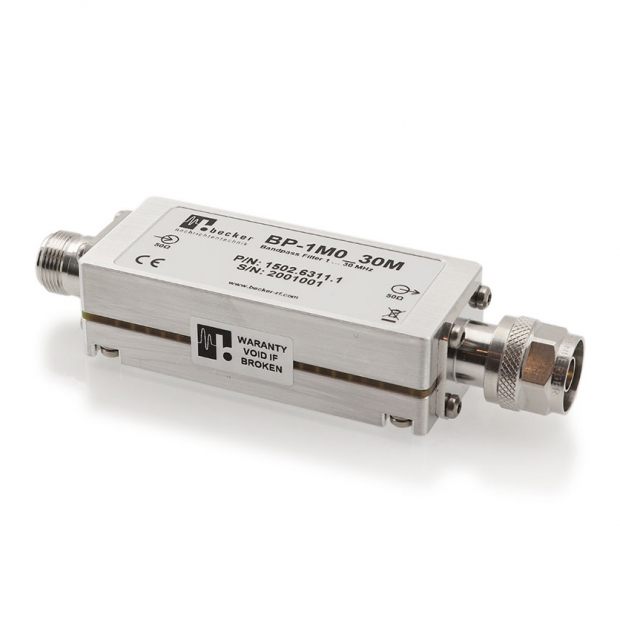

外觀

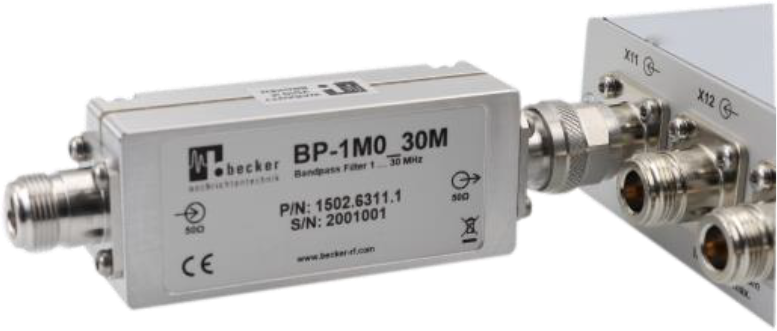

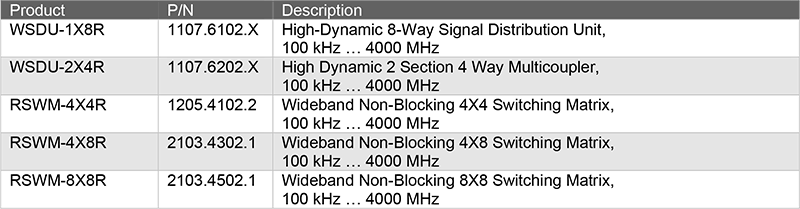

安裝範例
該模組可輕鬆安裝至分配器（Multicoupler）或切換矩陣（Switching Matrices）的 RF_IN 射頻介面，無需額外支架或改裝，提升現場作業效率。

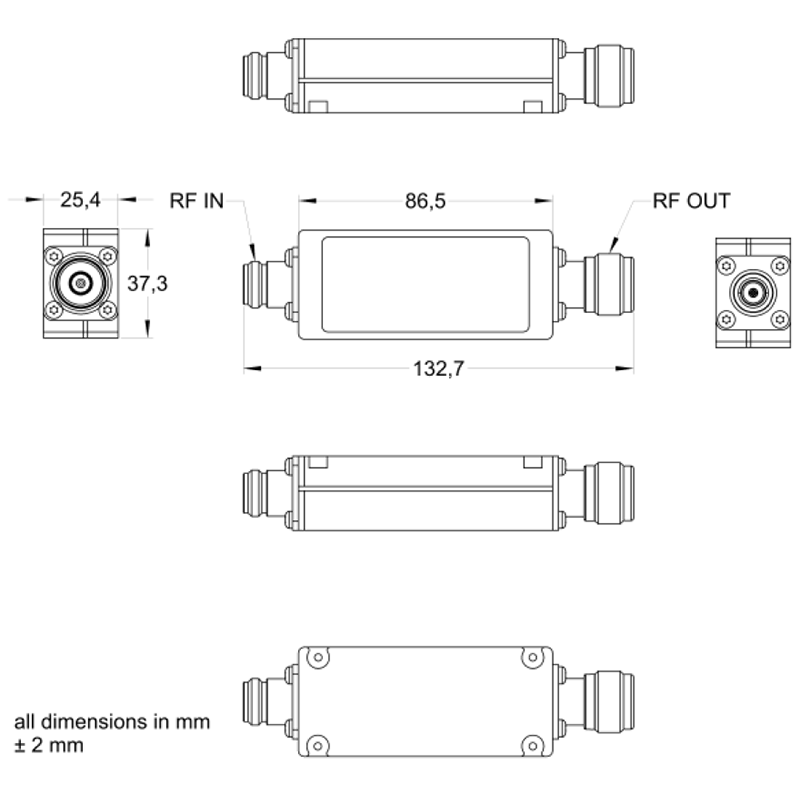

尺寸

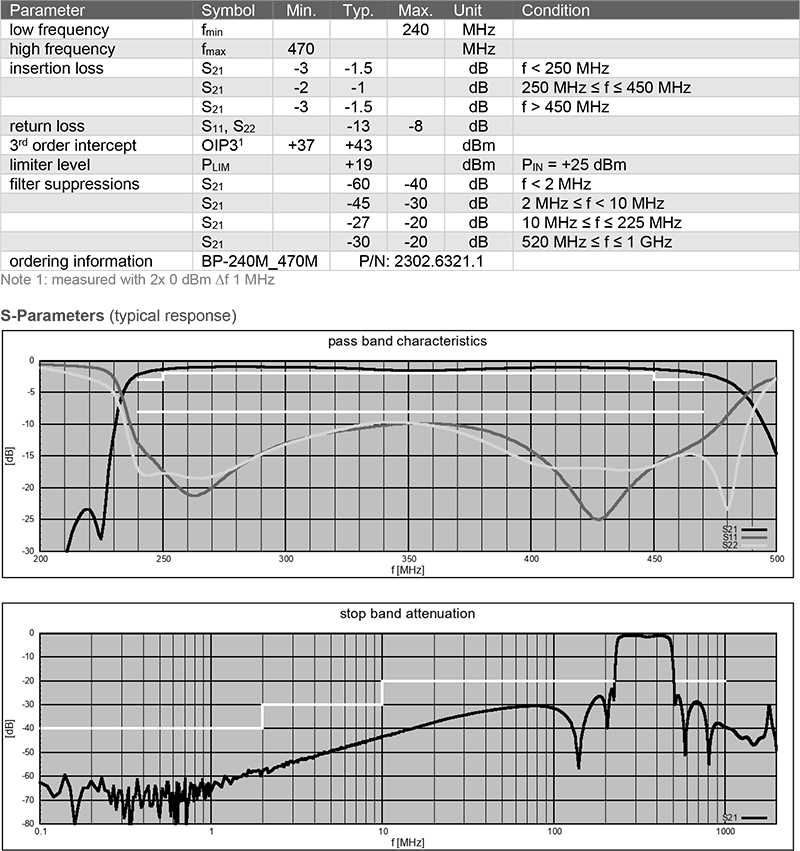

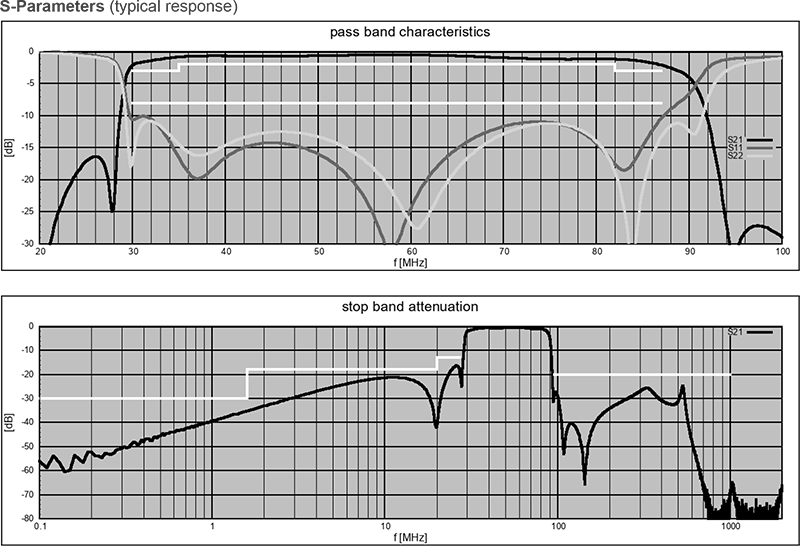

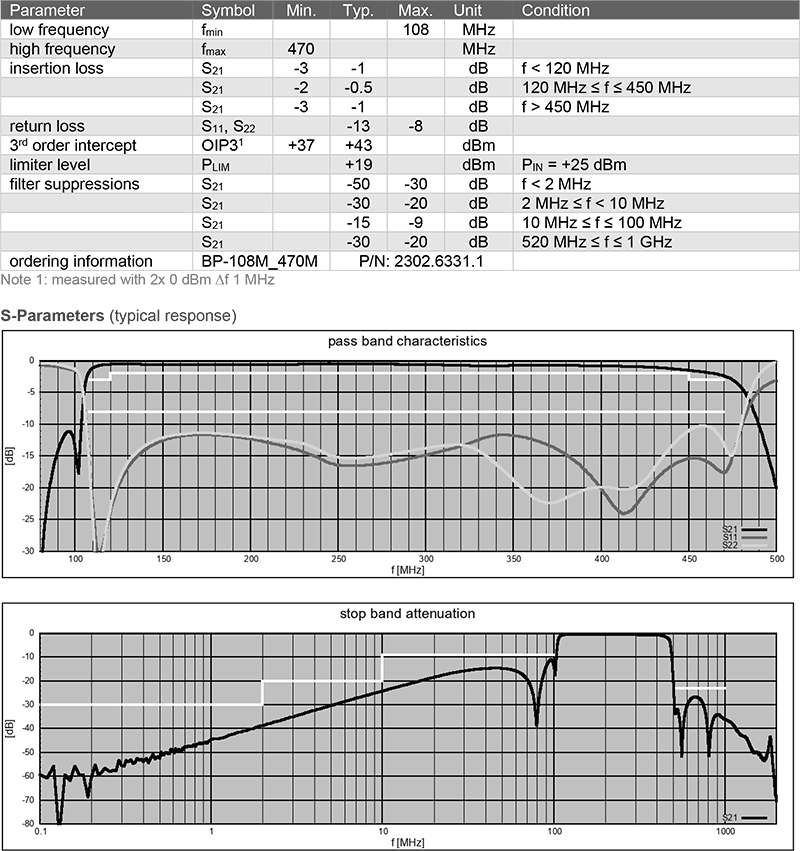

各頻段型號規格
以下為 Becker 系列帶通濾波器模組對應頻段型號：
BP-1M0_30M
BP-1M7_30M
BP-30M_87M
BP-108M_470M
BP-240M_470M
