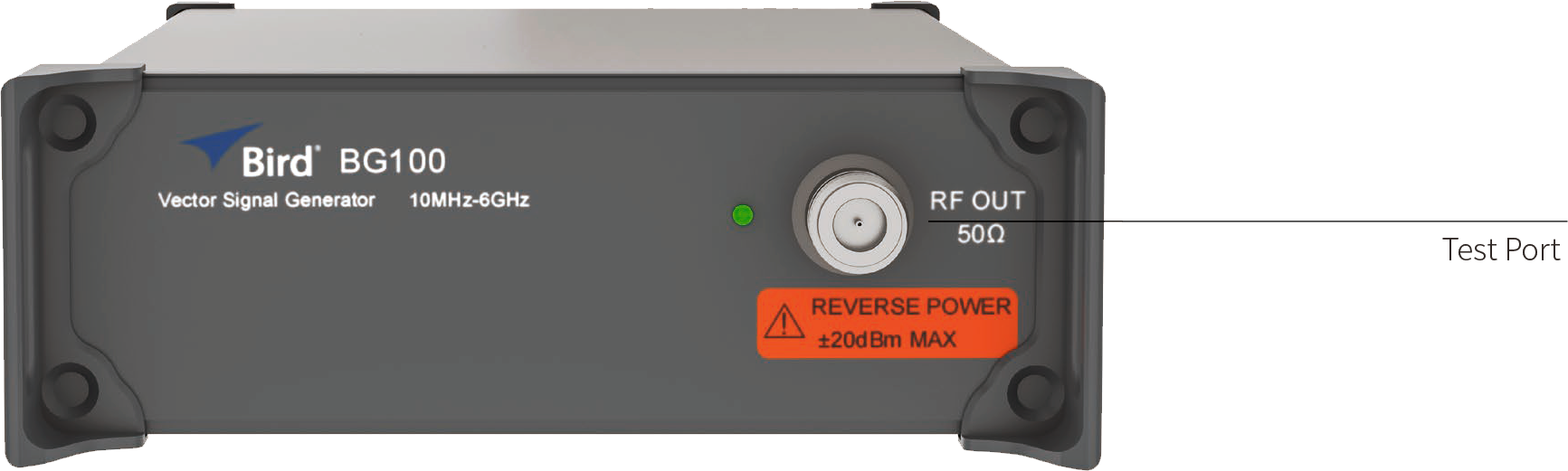

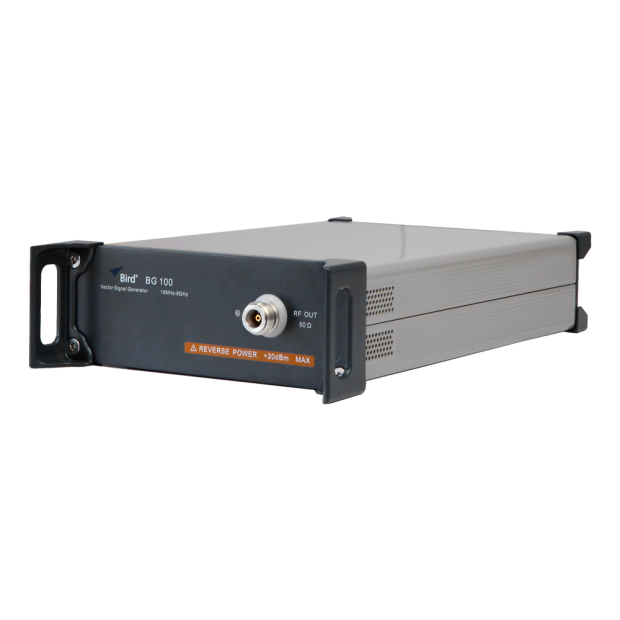

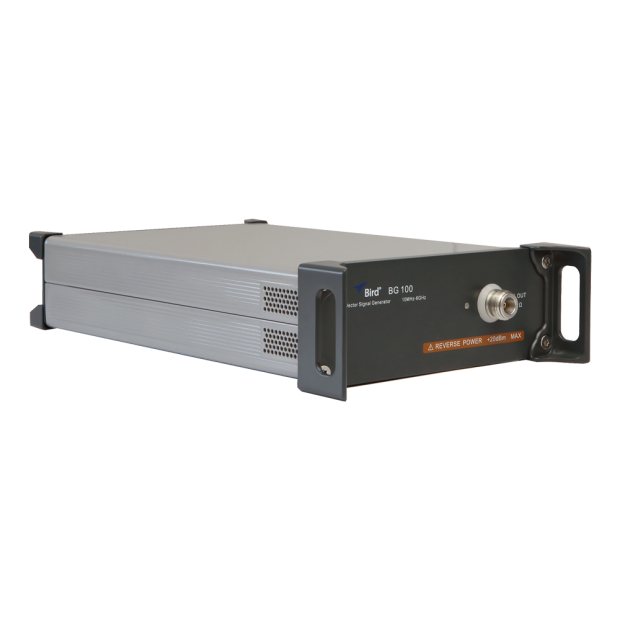

BG100 向量訊號產生器 (6 GHz)

BG100 向量訊號產生器 (6 GHz)

BG100 向量訊號產生器支援 10MHz 至 6GHz 頻段,涵蓋類比、數位、GSM 至 5GNR 等通訊標準,支援次級開發與模組化整合,適用研發、製造與教育。

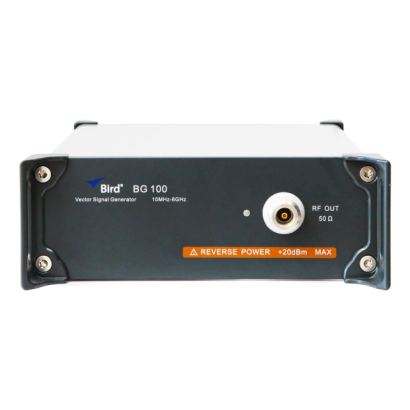

  • bg100-front-1x1.png
  • bg100-IMG_1226-1x1.png
  • bg100-IMG_1236-1x1.png
  • bg100-back-1x1.png
詳細介紹

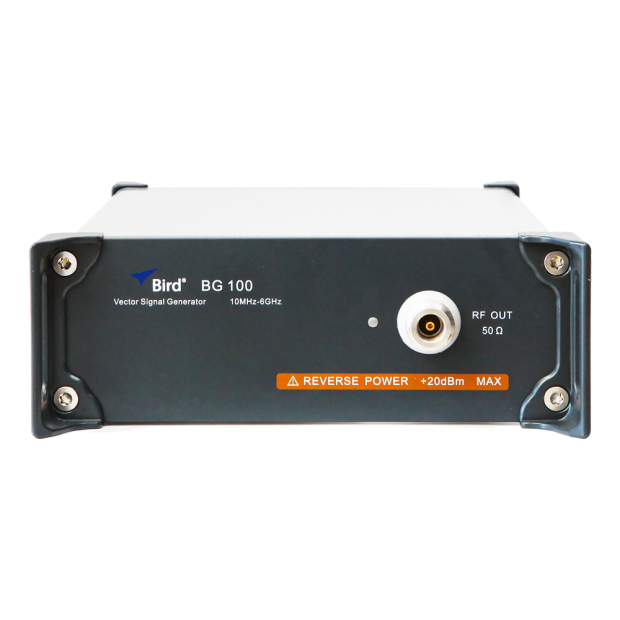

BG100 向量訊號產生器

類比、數位與 5G 一次到位,滿足研發、製造與教育多元應用



BG100 向量訊號產生器是一款多功能裝置,能夠產生各種類型的訊號,包括:任意波形、連續波形、常見向量、類比與數位訊號、標準無線向量、標準無線電訊號以及自訂訊號,此產品適用於教育、無線監控、行動通訊、航太及國防應用,提供廣泛的訊號模擬能力與持續的客製化服務,以滿足多元需求。


主要規格

  • 頻率範圍:10MHz - 6GHz
  • 功率範圍覆蓋:-110 至 +14dBm
  • 支援全系列常見數位調變方式:
    BPSK(二進位相位位移鍵控 Binary Phase Shift Keying)
    QPSK(四相位相位位移鍵控 Quadrature Phase Shift Keying)
    OQPSK(正交相移鍵控 Offset Quadrature Phase Shift Keying)
    8PSK(8 相位位移鍵控)
    16QAM(16 階正交振幅調變 Quadrature Amplitude Modulation)
    32QAM、64QAM
    MSK(最小移頻鍵控 Minimum Shift Keying)
    FSK(頻率位移鍵控 Frequency Shift Keying)
  • 多樣化常見訊號產生支援:
    GSM、EDGE、CDMA、TD-SCDMA、WCDMA、NB-IoT、TD-LTE、FDD-LTE、LoRa 與 5GNR,使用者可於不同配置下修改通道
  • 支援脈衝調變(Pulse modulation掃描模式(Sweep mode
  • 支援整合介面,可輸入自訂資料至模組以產生自訂訊號
  • 經由 USB 埠簡易控制,提供 API 介面以利次級開發






主要規格

  • 頻率範圍
    10MHz 至 6GHz(可升級至 300KHz)
  • 輸出功率範圍
    -110 至 +14dBm
  • 調變頻寬
    20MHz(可升級至 100MHz)
  • 支援通訊標準訊號類型
    GSM|WCDMA|TDD-LTE|FDD-LTE|NB-IoT|LoRa|5GNR
  • 數位調變類型
    BPSK|QPSK|OQPSK|8PSK|16QAM|32QAM|64QAM|128QAM|256QAM|MSK|FSK



控制介面






功能與應用

訊號調變

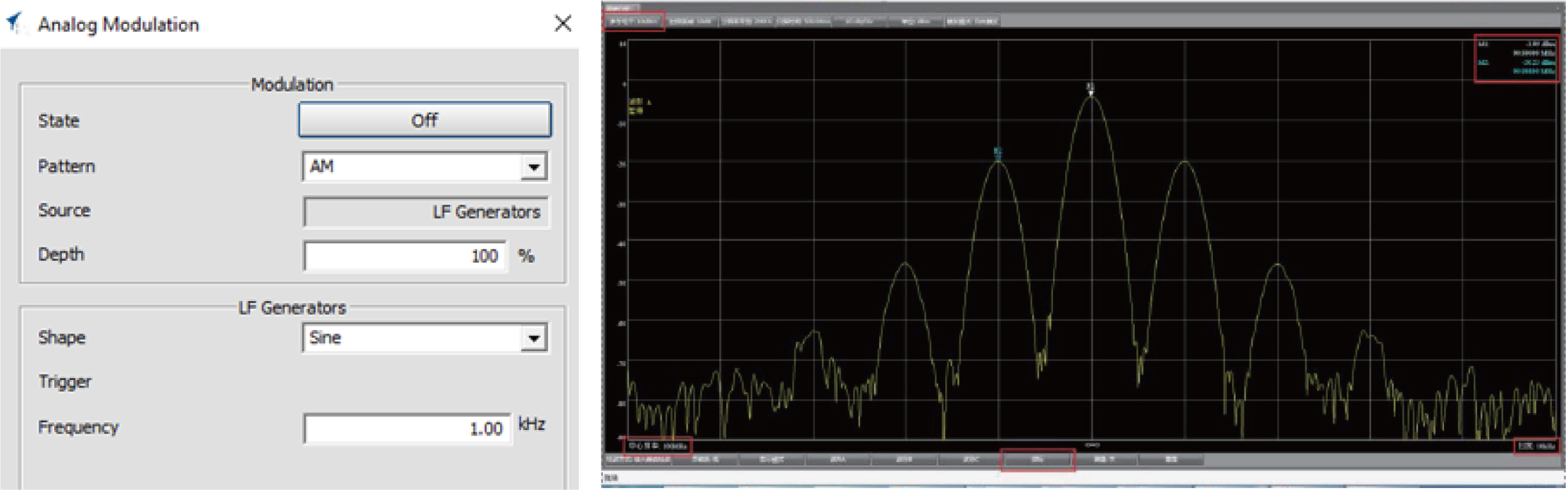

類比調變
類比調變是針對週期性或非週期性訊號的特徵進行改變,以傳遞資訊,BG100 可產生多種類比訊號,如 AM、FM、PM。

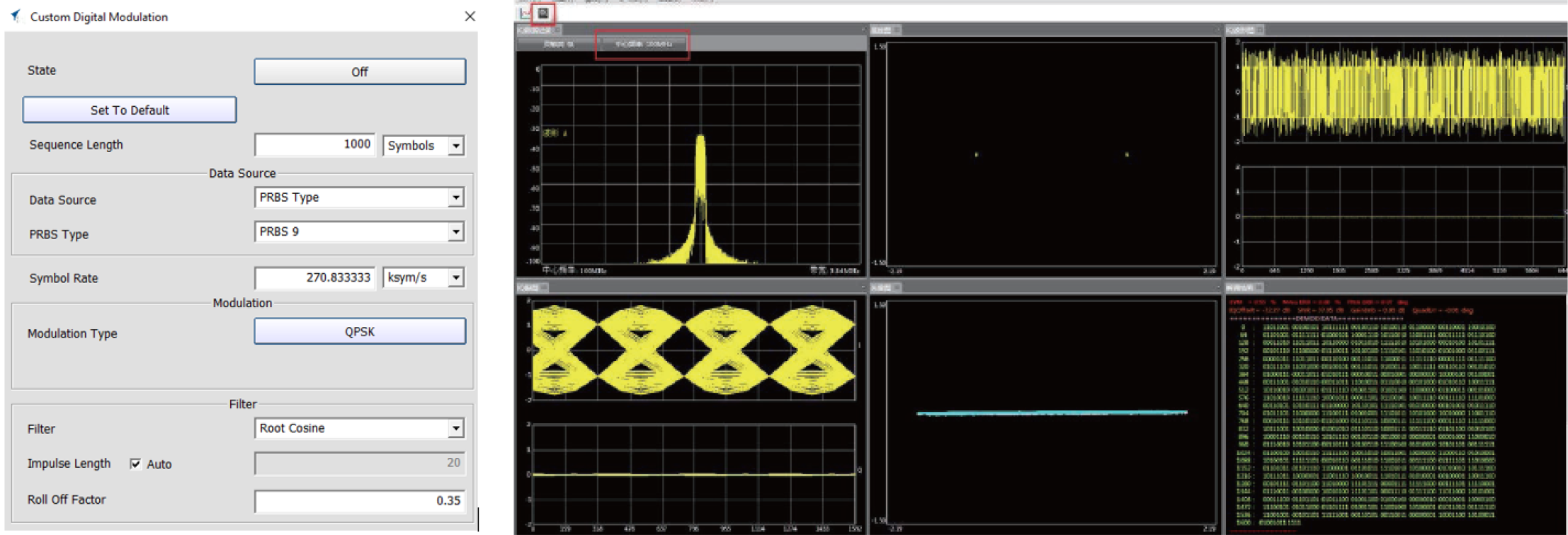

數位調變
數位調變是現代通訊中重要的訊號調變方式,具備較佳的抗干擾能力與安全性,BG100 可輸出多種數位調變訊號。

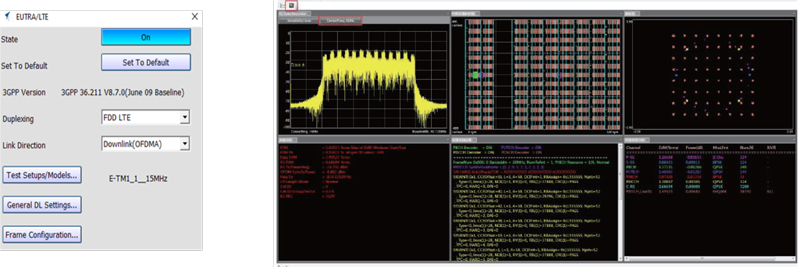

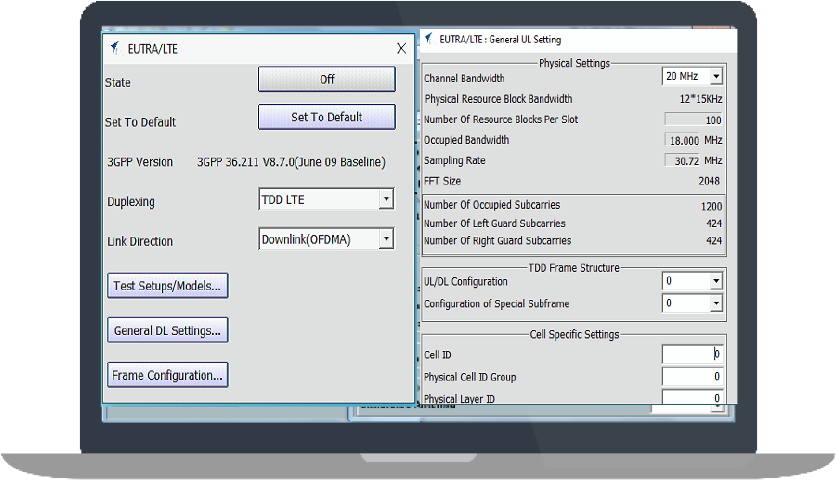

無線通訊標準調變
BG100 支援主流無線通訊標準的訊號調變,不僅涵蓋 2G/3G/4G 行動通訊標準,也支援如 LoRa 與 NB-IoT 等物聯網(IoT)訊號標準,Wi-Fi 與藍牙(Bluetooth)訊號調變功能亦在規劃中。


5GNR 調變
支援快速配置以產生 5GNR 調變訊號。

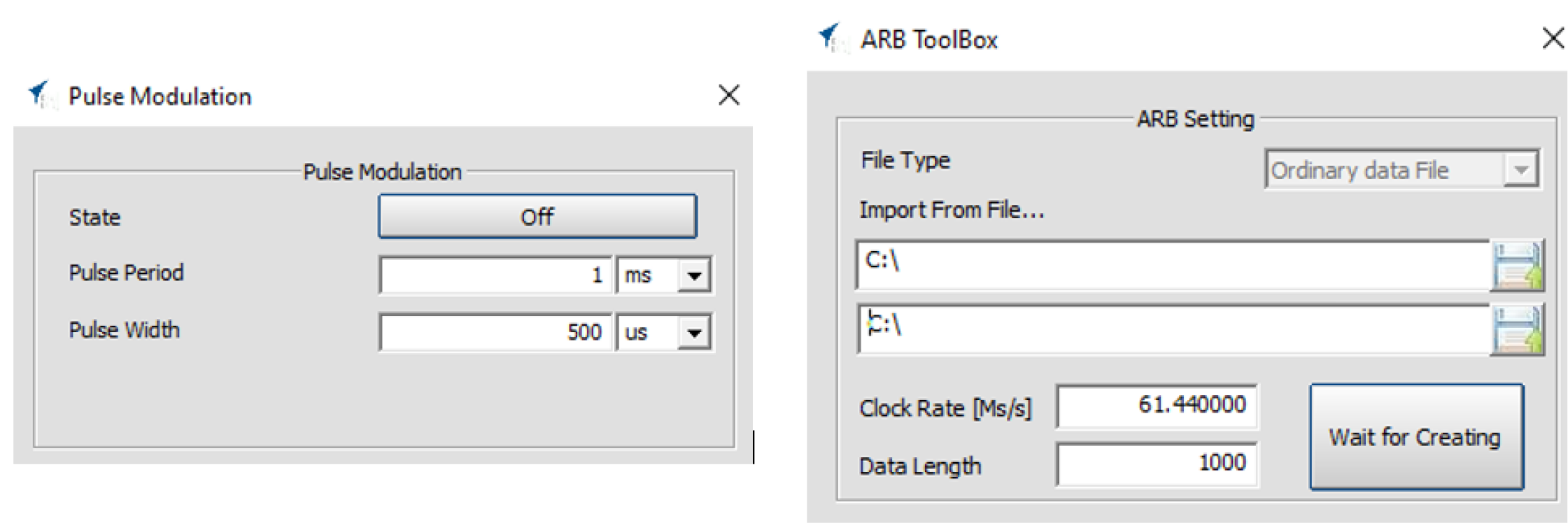

脈衝調變
數位調變是現代通訊中重要的訊號調變方式,具備較佳的抗干擾能力與安全性,BG100 可輸出多種數位調變訊號。


ARB任意波形功能
ARB 功能允許使用者傳輸自訂的基頻資料,支援 .txt 與 .mat 格式的 IQ 資料,使用者需依據 IQ 資料檔案設定資料長度與訊號取樣率。

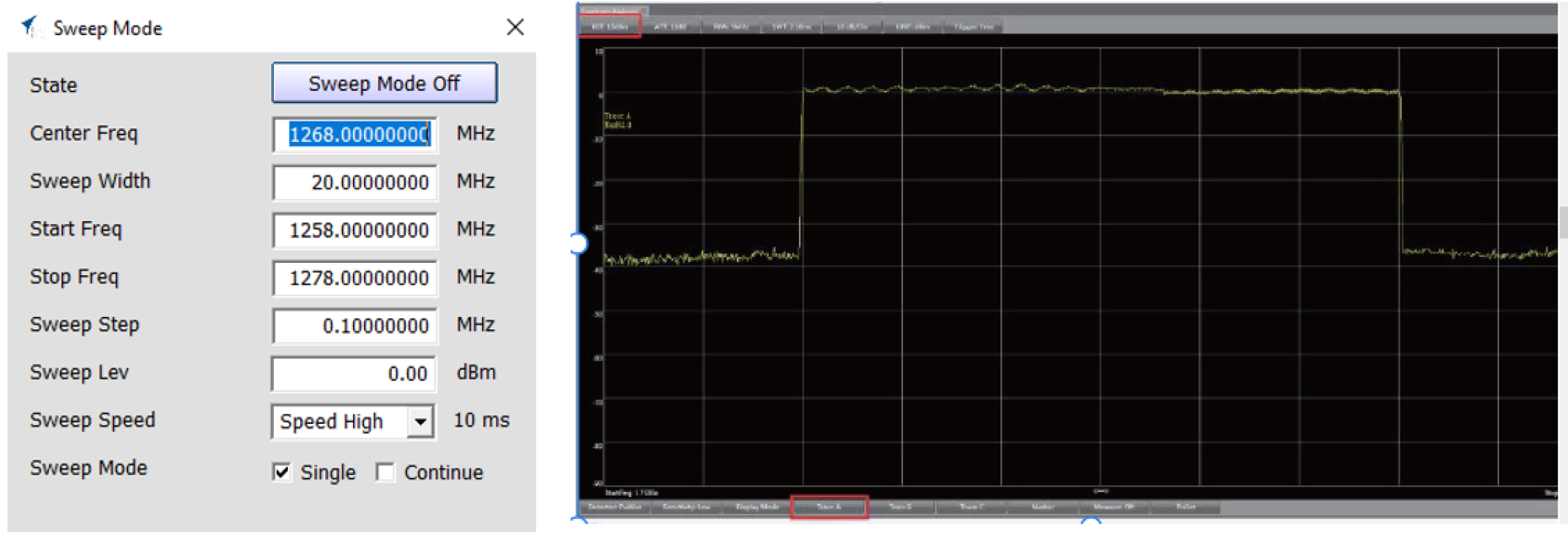

掃頻模式
BG100 具備頻率掃描功能,在此功能下,工程師可設定起始與結束頻率、頻率步進、掃頻功率與掃描速度等參數。




效能優勢

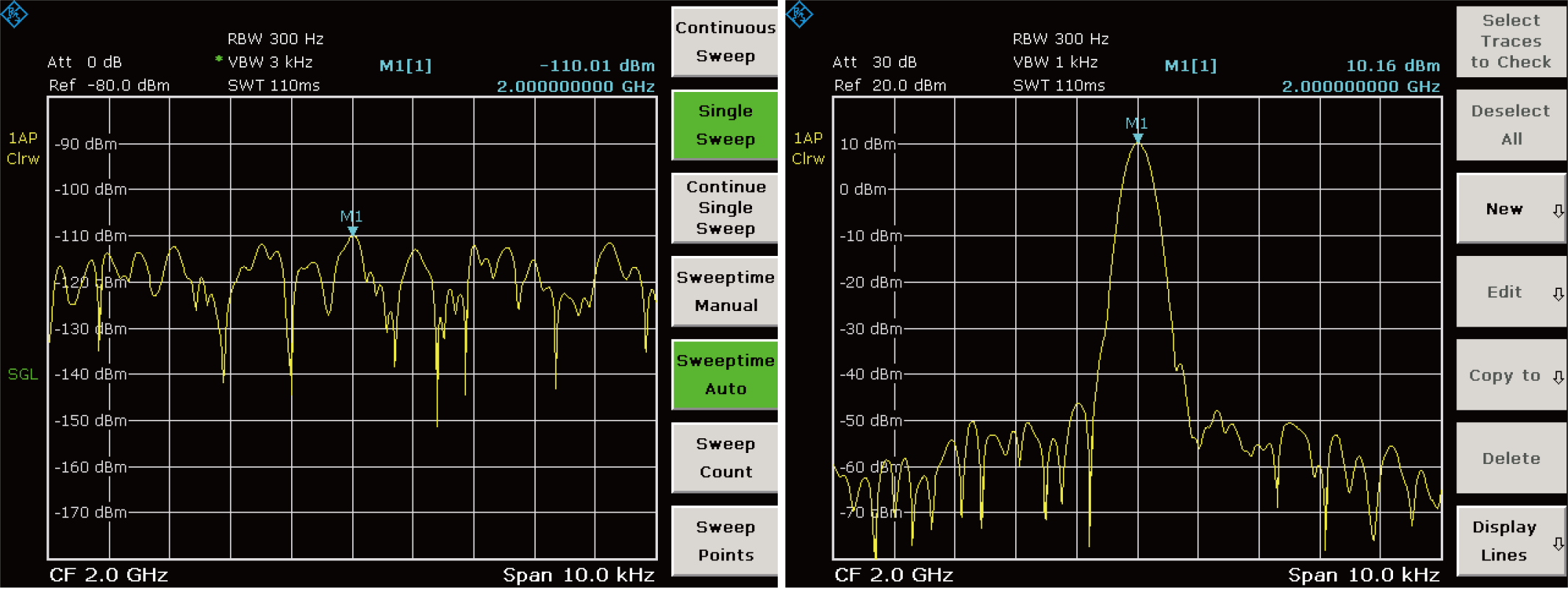

動態範圍
訊號源的動態範圍是指其可輸出之最大與最小訊號的功率差,BG100 的動態範圍高達 -100dBm 至 +10dBm。




相位雜訊
相位雜訊是評估訊號源性能的重要指標,它是指在訊號中心頻率偏移 10kHz 處,1Hz 頻寬內的訊號功率與整體訊號功率的比值,BG100 的相位雜訊表現優異,達 -105dBc/Hz。

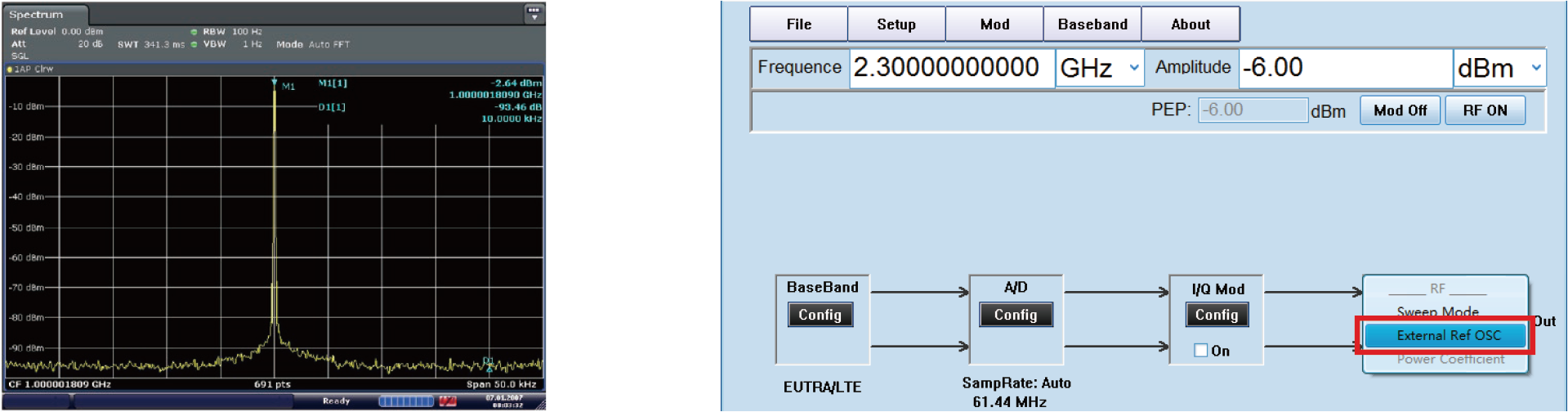

10MHz 參考訊號

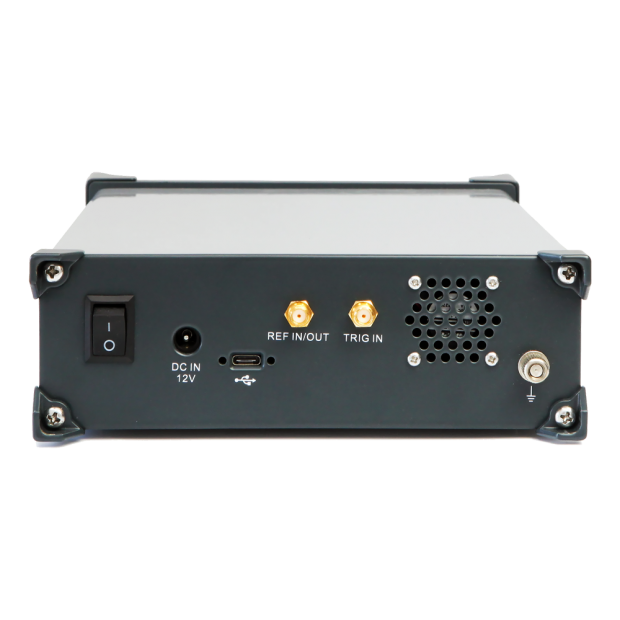

BG100 具備實體 SMA 接頭的 10MHz 參考訊號埠,工程師可選擇輸出內建 10MHz 時脈訊號,或接收並與其他裝置進行時脈同步。




典型應用

實驗室無線電頻率測試

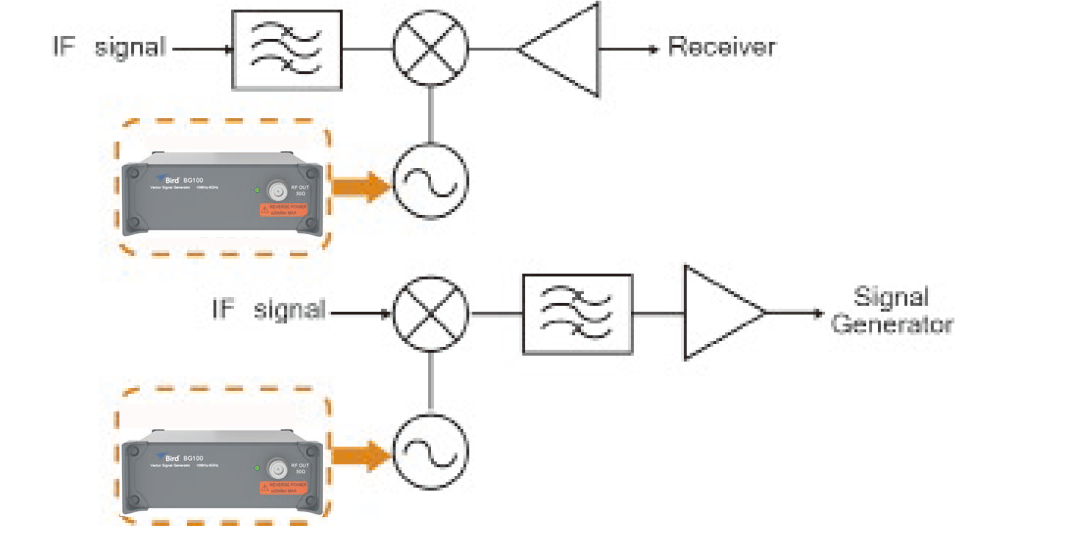

BG100 支援 10MHz 至 6GHz 的無線射頻通訊頻段,並在整個頻率範圍內維持 10kHz 偏移下優於 -110dBc 的相位雜訊表現,適合作為寬頻應用中本地振盪器(Local Oscillator)的替代方案。

此外,BG100 也可用於測試放大器、混頻器與接收器的交互調變失真(Intermodulation Distortion),搭配頻譜分析儀使用時,更可進行天線、放大器、衰減器等元件的寬頻與頻率響應測試

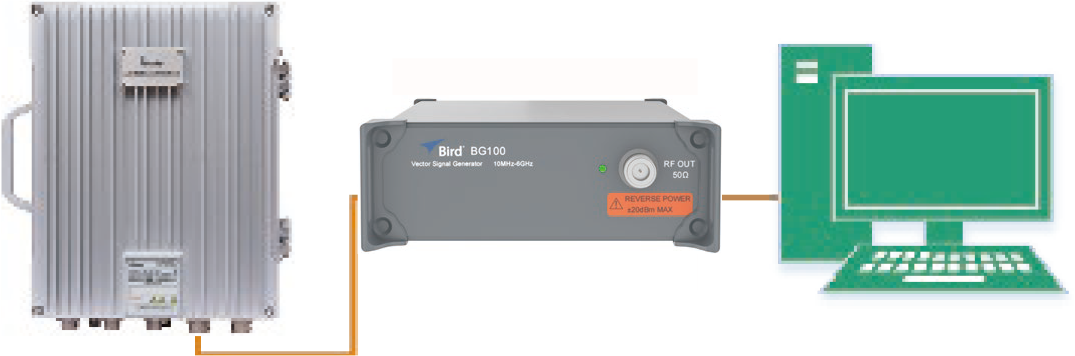

生產製造測試
BG100 可模擬多種標準基地台訊號,包括:GSM、EDGE、CDMA、TD-SCDMA、WCDMA、TD-LTE、FDD-LTE、NB-IoT 與 LoRa,協助進行 UE 裝置與晶片的產線測試與校正。

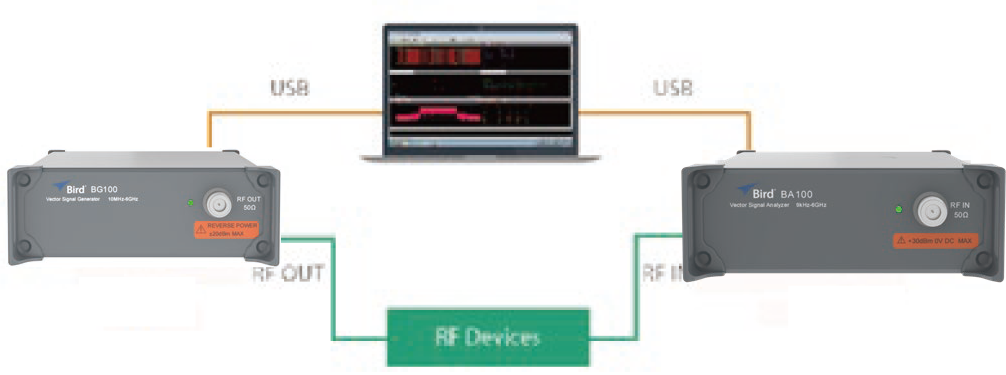

若將 BG100 向量訊號產生器模組與 A6 向量訊號分析器模組整合使用,可實現基地台功能與一致性的全方位測試。

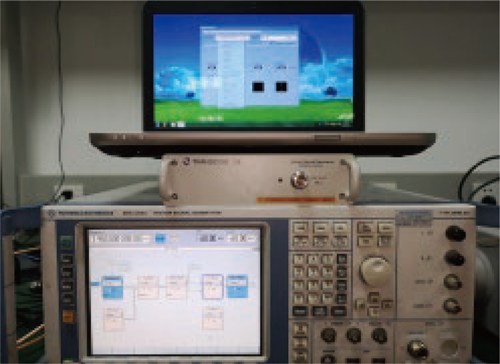

教育實作與教學應用
將 BG100 搭配 A6 向量訊號分析器使用,可作為射頻與微波裝置測試的教學範例,有效降低課程複雜度,提升教學效果;BG100 可產生完整的上下行標準訊號與任意晶片率(Chip Rate)下的數位調變訊號,滿足高等電信、無線通訊等領域的專業實驗教學需求。



創新特點

小型化設計與快速部署

BG100 採用小型化設計,安裝簡便,使用者可輕鬆攜帶至現場,迅速建置測試環境。

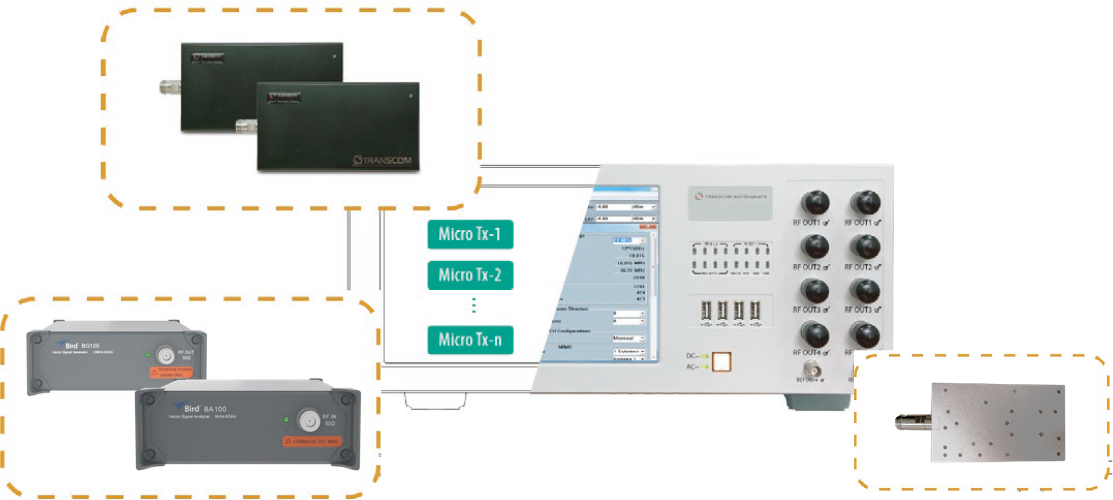

系統整合與次級開發
BG100 向量訊號源體積小巧,具備優異規格、完整的通訊與通用調變支援能力,並提供開放式 API 介面;產品提供三種不同型態:標準 USB 模組、小型 USB 模組與 PCB 模組,滿足不同使用者的系統整合需求;透過系統整合,BG100 可應用於高階場域,如 5G 大規模天線測試等應用。





下載

BG100 Vector Signal Generator Brochure Download >

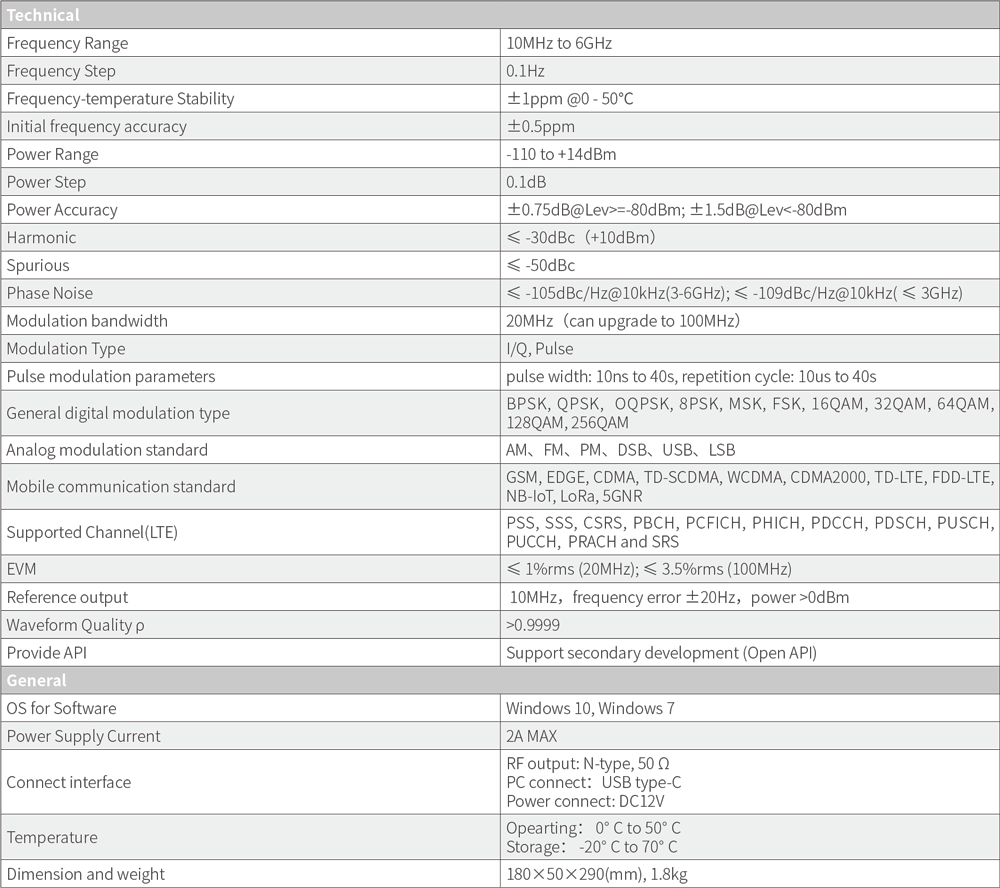

規格

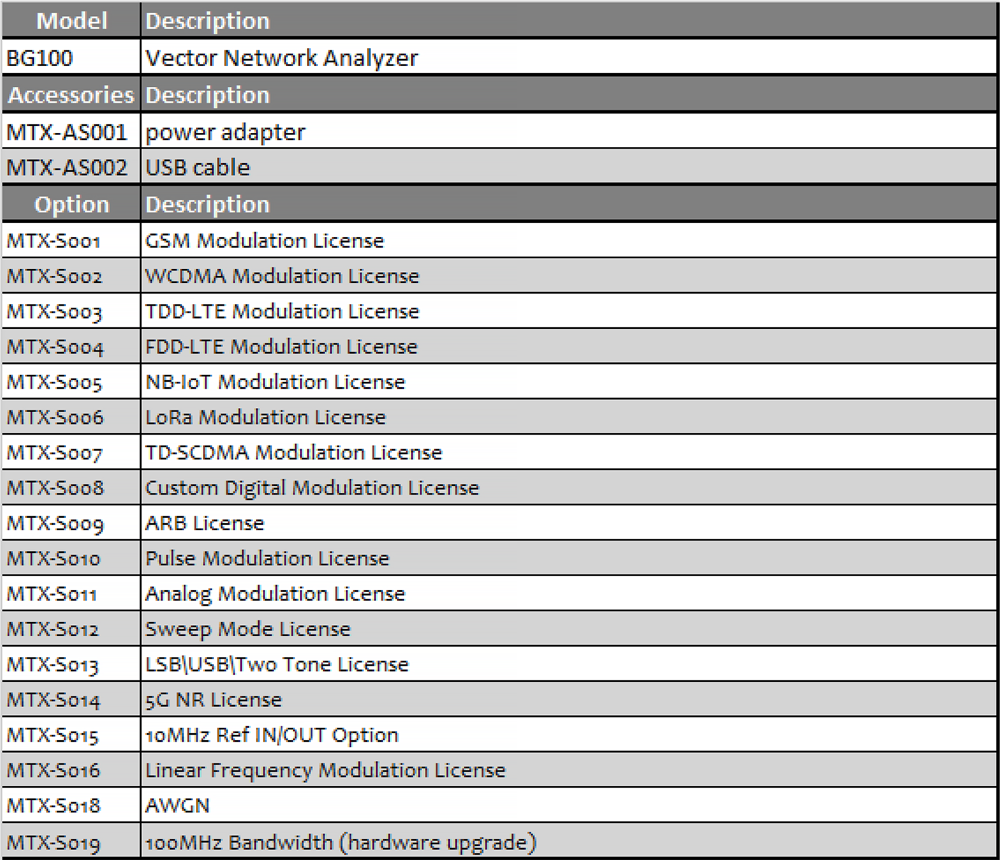

訂購資訊
