BA100 向量訊號分析儀 (6GHz)

BA100 向量訊號分析儀 (6GHz)

BA100 向量訊號分析儀支援 9kHz 至 6GHz 頻段、DANL -168dBm、訊號解調(FM、LTE、數位訊號)、小型化設計與 API 函式庫,適用研發與教學整合應用。

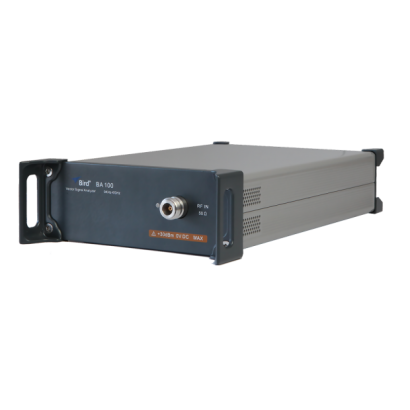

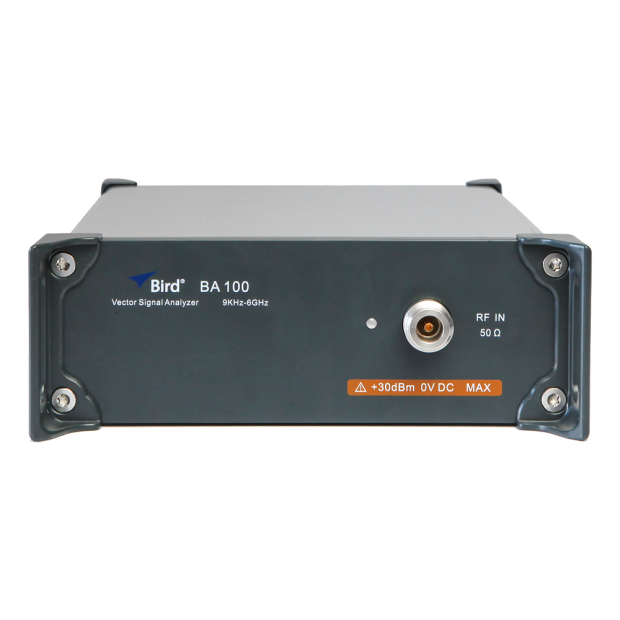

  • BA100_front-1x1.png

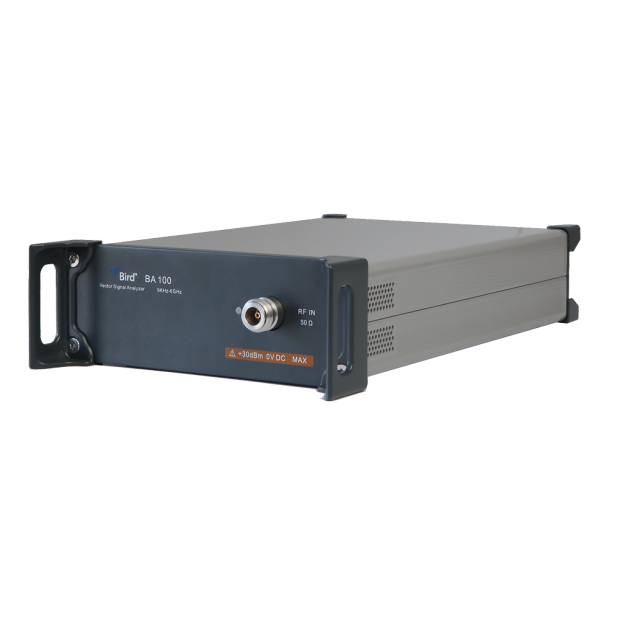

  • BA100-left-1x1.png
  • BA100-right-1x1.png

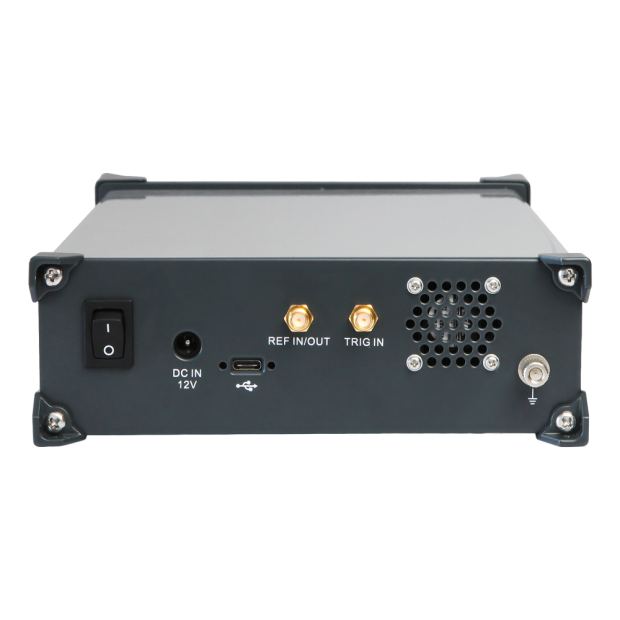

  • BA100_back-1x1.png
詳細介紹

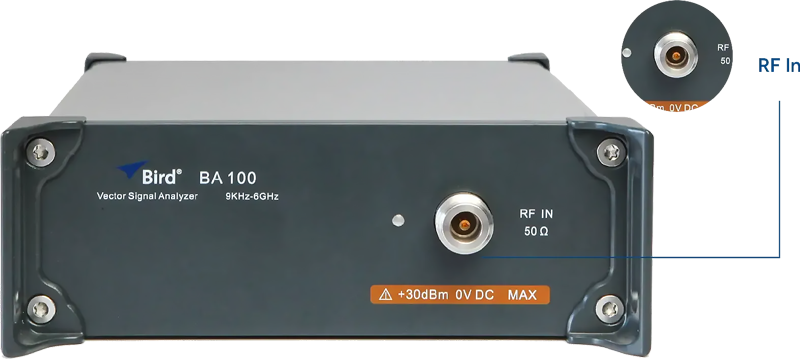

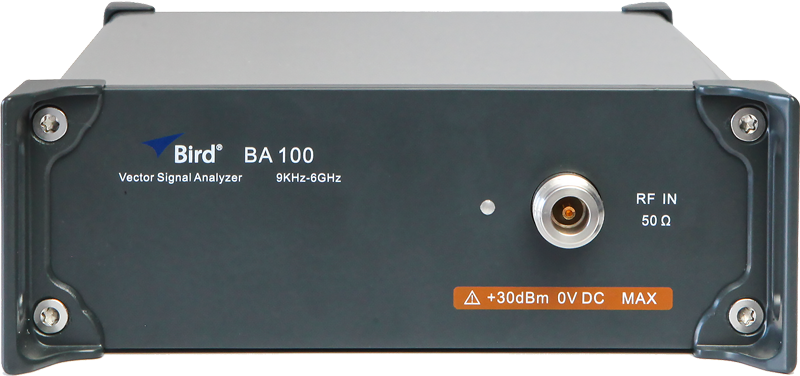

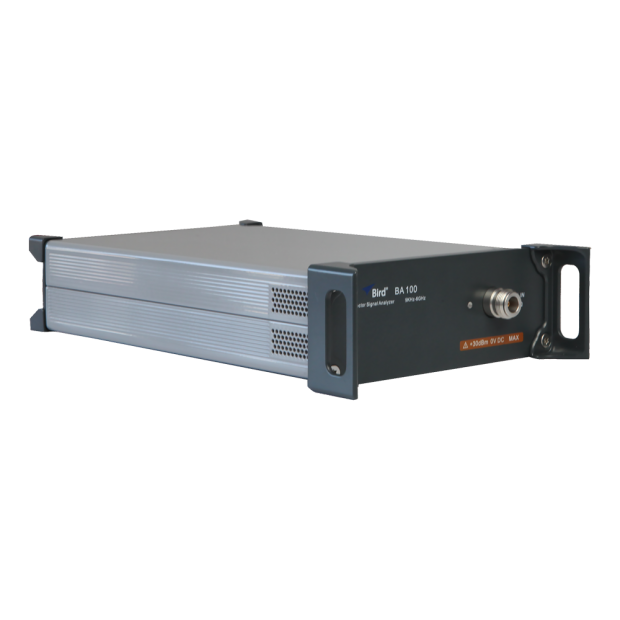

BA100 向量訊號分析儀

精巧設計 × 靈敏解析 × 解調全能,射頻量測與教學應用首選



BA100 是一款採用小型化設計的向量訊號分析儀(VSA),具備卓越的測試效能與高靈敏度的量測能力,能滿足多數射頻訊號的測試需求,BA100 不僅支援一般頻譜測試,亦具備訊號解調功能,涵蓋 LTE、FM 及各類數位訊號;在系統整合應用方面,BA100 提供 PCB 版本模組可供選用,並隨附 API 函式庫,方便進行二次開發與功能擴展,滿足多元的應用需求。







關鍵規格

  • 頻率範圍:9 kHz 至 6 GHz
  • 長期頻率穩定度(Aging:±1 ppm
    (代表晶體振盪器隨時間老化所產生的最大頻率偏移)
  • 頻寬解析度:10 Hz 至 5 MHz
  • 二次諧波失真:在 1.6 GHz 時為 -70 dBc
  • 三階交互截取點(TOI):+15 dBm
    (–10 dBm 訊號、間隔 1 MHz、預放大器關閉、參考電平 –10 dBm)
  • 量測範圍:從 DANL 至 +20 dBm
  • 訊號解調支援:數位訊號、FM 及 LTE
  • DANL 顯示平均雜訊水準:@1 GHz 為 -168 dBm
  • 訊號儲存深度:1 Gbit,支援訊號擷取與分析
  • 10 MHz 參考訊號輸入/輸出
  • USB 控制介面
  • 小型化尺寸:180 × 50 × 290 mm
  • 輕量化重量:1.8 kg
  • 支援提供 API 函式庫以利二次開發







功能與應用

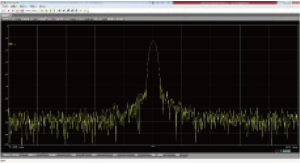

一般頻譜分析

針對傳統穩定或週期性訊號,BA100 提供寬頻頻譜分析功能,支援頻率與功率等關鍵參數的量測,滿足一般射頻應用的測試需求。

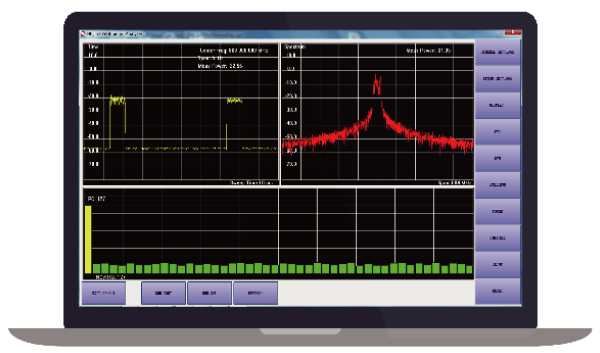

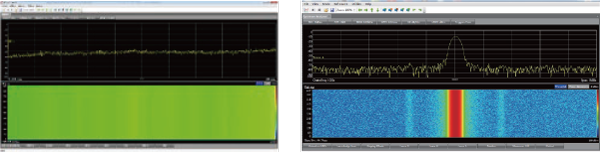

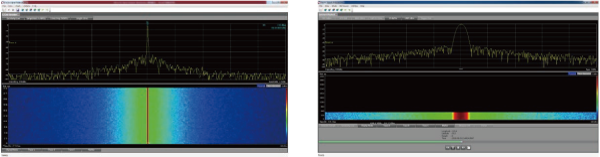

瀑布圖顯示

BA100 可透過瀑布圖(Spectrogram)形式,動態顯示頻率與幅度隨時間變化的情形,使頻譜變化趨勢清晰可視,方便工程師即時掌握訊號特性。

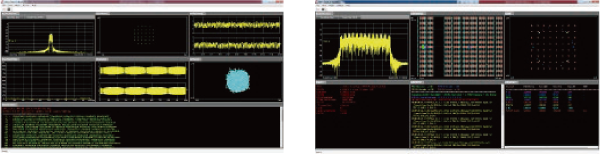

數位訊號解調

BA100 支援 ASK、PSK、FSK、QAM 等多種數位調變方式的訊號解調功能,能提供包括頻譜圖、星座圖(Constellation Diagram)與誤差向量幅度(EVM)等重要分析資料,有助於評估數位通訊系統的訊號品質。


LTE 訊號解調

BA100 支援 TDD-LTE 與 FDD-LTE 下行訊號的解調分析功能,可擷取頻譜紀錄、時頻資源映射(Time-Frequency Resource Mapping)、星座圖、通道解碼結果以及 EVM 數據,協助使用者深入解析 LTE 系統效能。




FM 訊號解調

BA100 具備 FM 訊號解調功能,可將解調後的音訊資料儲存至電腦,便於後續播放、分析或比對應用。




IQ 資料記錄器

BA100 可將擷取到的 IQ 資料儲存為 .txt 格式檔案,方便使用者匯出至電腦進行後續重播與分析,有效支援通訊訊號重建與故障診斷。


頻譜重播功能

透過 BA100 專屬軟體,使用者可對先前儲存的 IQ 資料與頻譜數據進行重播操作,有助於分析訊號變化過程與異常行為。

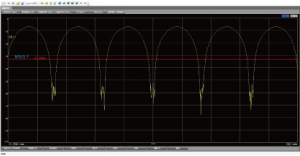

零頻寬模式

BA100 支援零頻寬(Zero Span)操作模式,使用者可將頻寬設為 0,進行類似示波器的時域波形觀察,在此模式下亦支援視訊觸發(Video Trigger)功能,適用於脈衝訊號與突發事件的量測需求。




典型應用

實驗室射頻測試

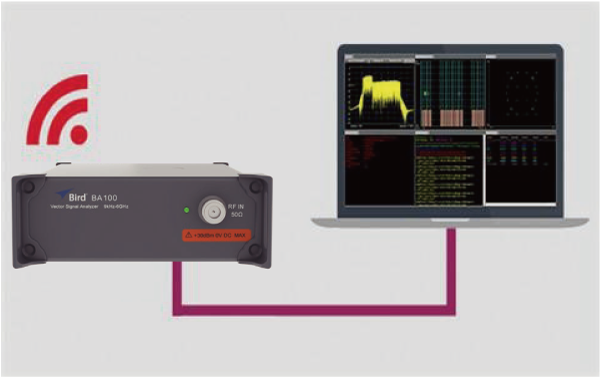

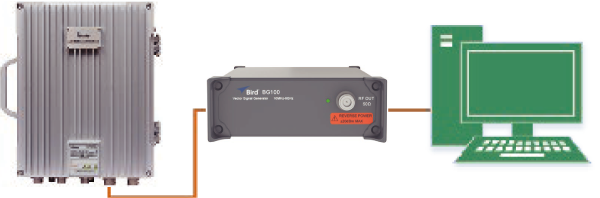

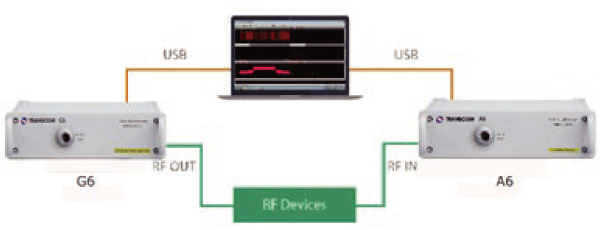

BA100 向量訊號分析儀可應用於實驗室內的射頻測試,搭配 BG100 向量訊號源使用時,可進行放大器、混頻器與接收器等元件的交調失真(Intermodulation Distortion)測試,此測試系統亦可用於天線、放大器與衰減器等元件的頻寬、頻率響應及增益性能量測。




射頻與微波教學應用

BA100 向量訊號分析儀結合 BG100 向量訊號源,可用於射頻與微波元件之測試教學展示,此組合可有效降低射頻與微波專業教學的複雜度,滿足通訊工程與電子工程相關科系的教學需求。




創新特點

小型化設計與快速部署

BA100 採用小型化設計,安裝簡便,使用者可輕鬆攜帶至現場並快速建立測試環境,適用於機動性高的測試場景。




系統整合與二次開發

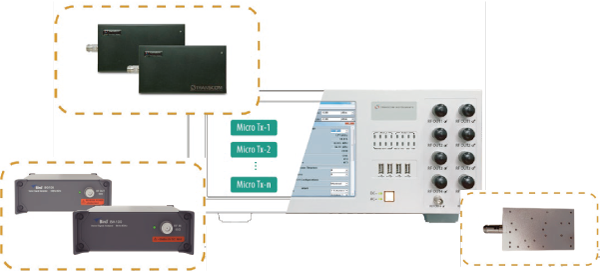

BA100 向量訊號分析儀不僅體積精巧,並具備卓越的規格表現、完整的通訊與一般訊號解調支援,並提供開放式 API 介面,支援使用者進行二次開發;BA100 提供三種產品型式:標準尺寸 USB 模組、小型 USB 模組與 PCB 模組,可滿足不同使用者在系統整合上的需求。





控制介面

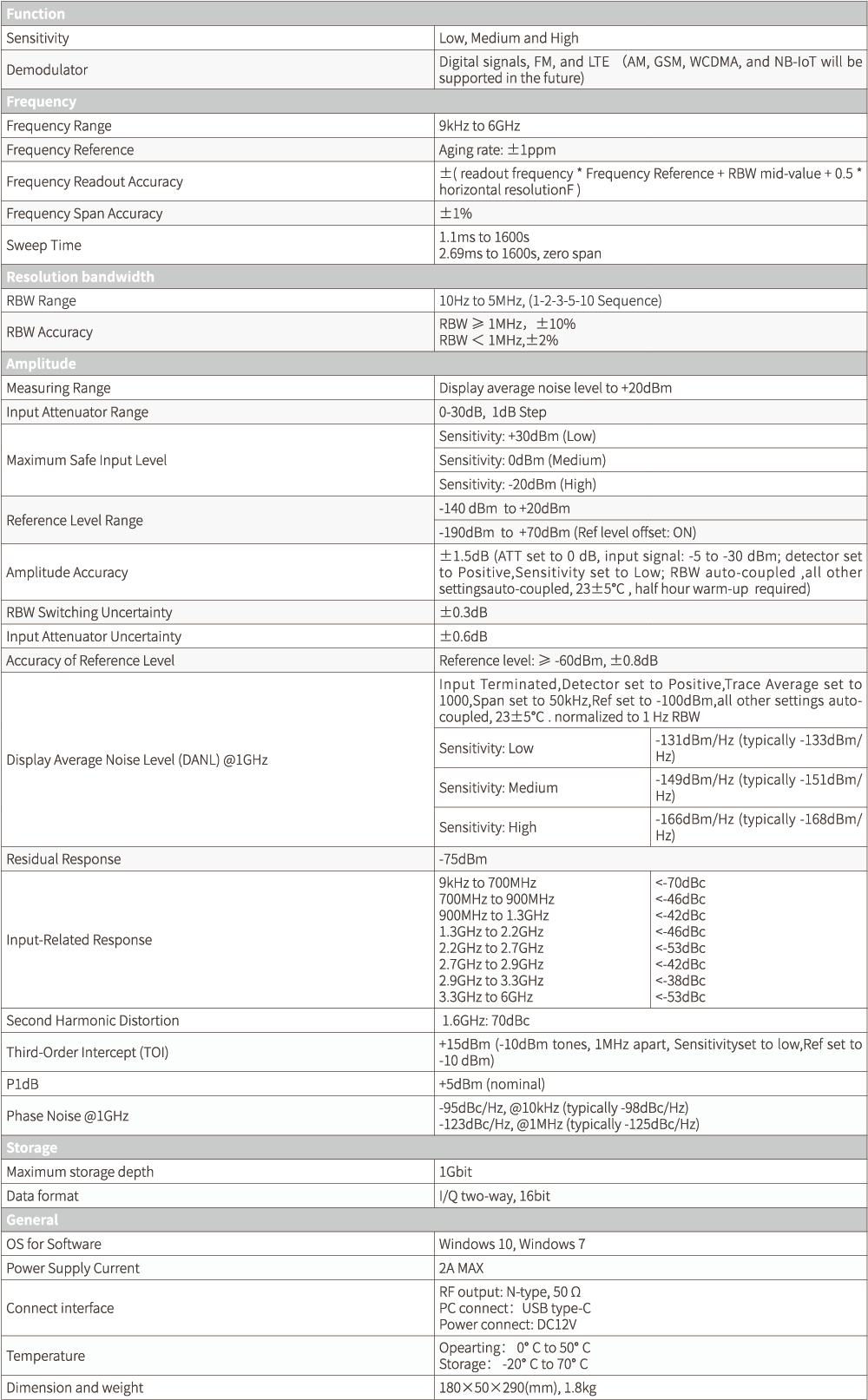

規格

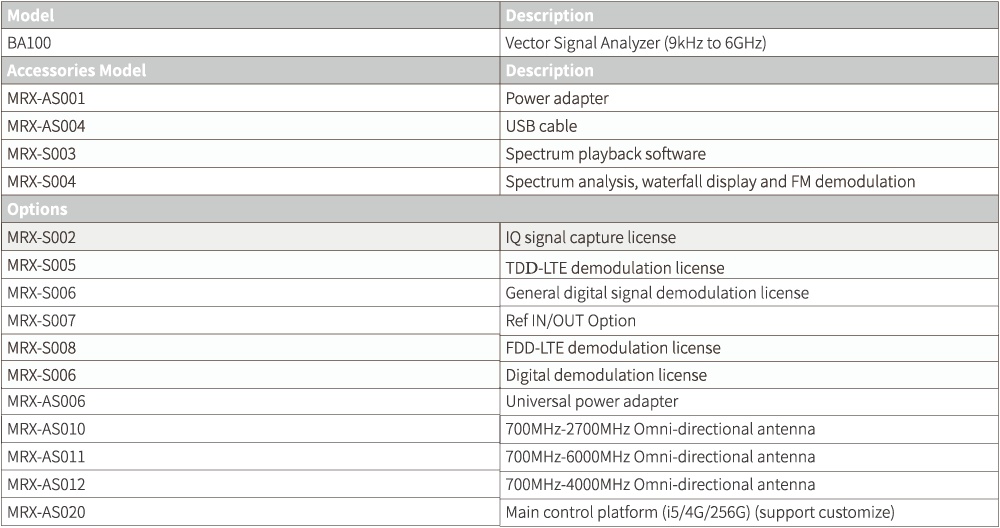

訂購資訊




下載

BA100 Vector Signal Analyzer Brochure >
