ATT-8E數位步進衰減器 (8CH, 100 kHz~8500 MHz, 0~31.75 dB)

ATT-8E數位步進衰減器 (8CH, 100 kHz~8500 MHz, 0~31.75 dB)

ATT-8E 為八通道數位步進衰減器，支援 0.25 dB 精細控制、通道獨立、模組整合與高速同步執行，適用於 SR6 系統架構。
/
/
/
  • ATT-8E-1x1.png

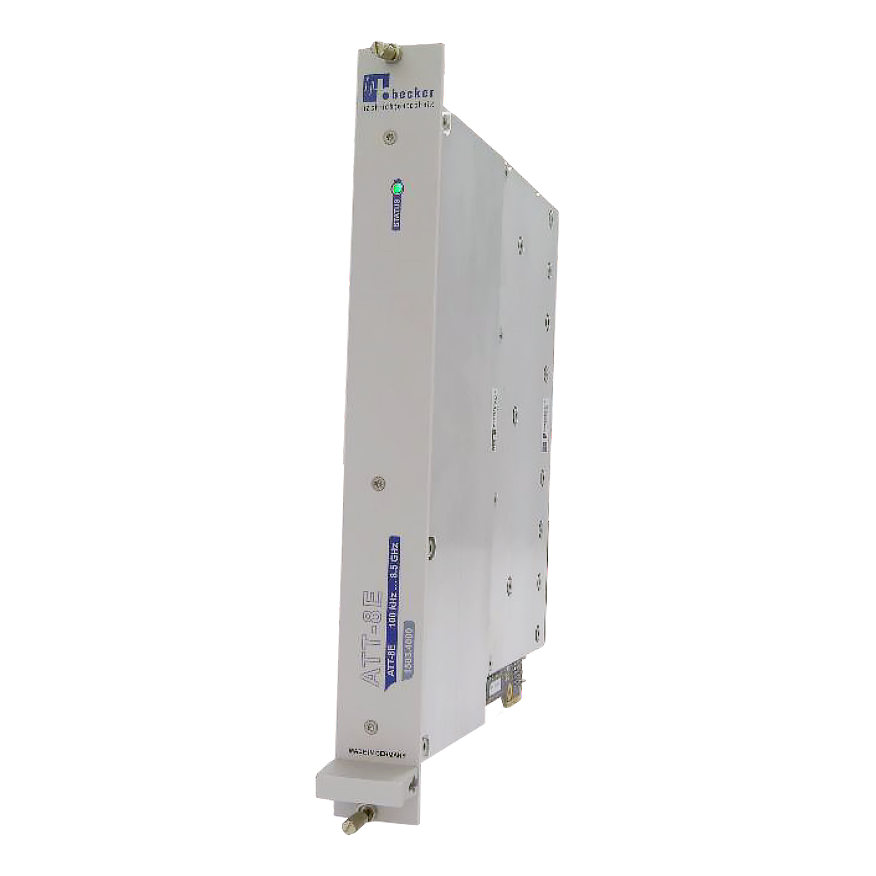

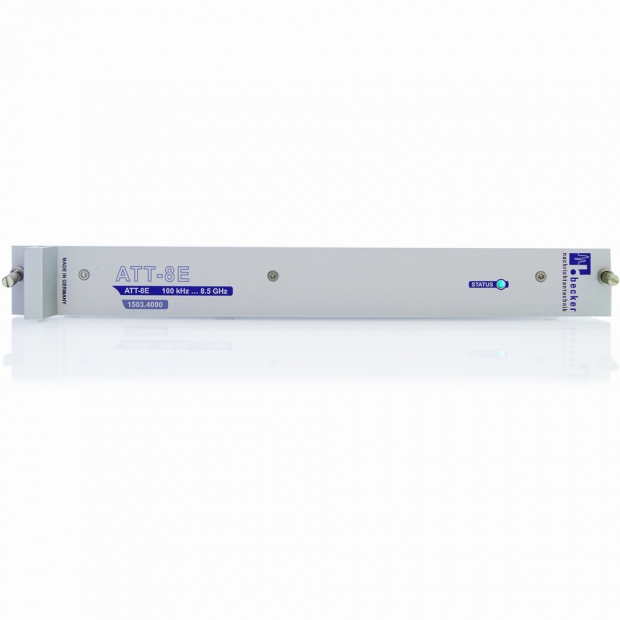

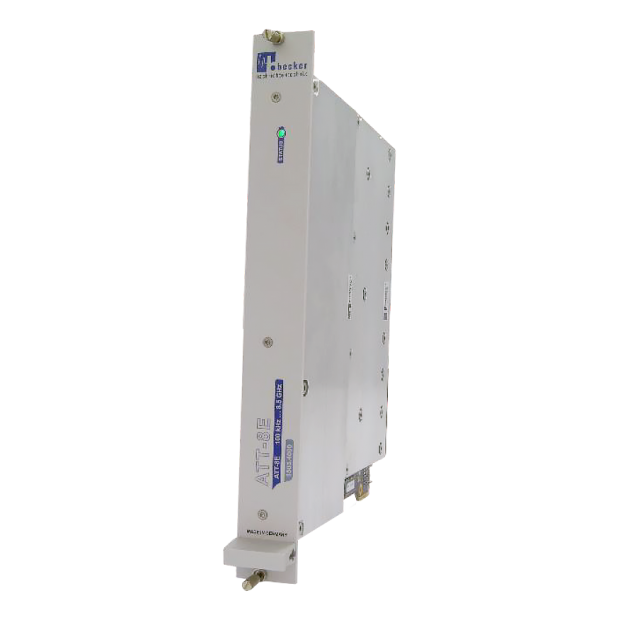

  • ATT-8E-front.jpg

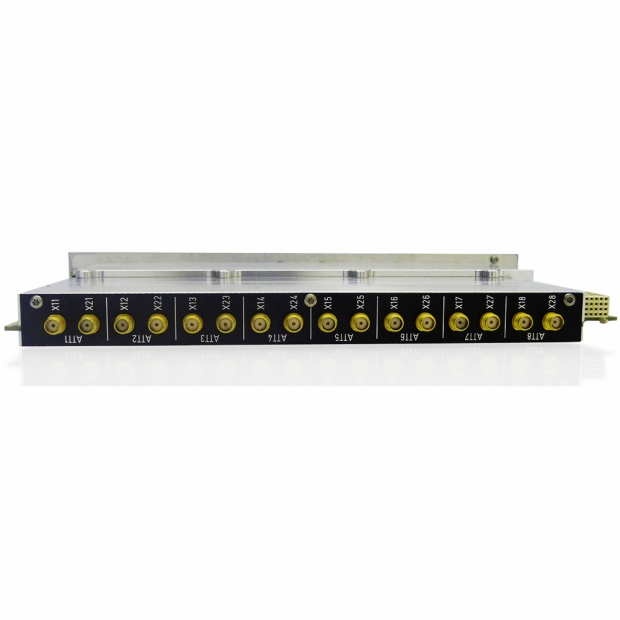

  • ATT-8E-rare.jpg
詳細介紹

ATT-8E數位步進衰減器

0.25 dB 精細調控，通道獨立、模組整合、高速觸發同步執行



ATT-8E 為一款八通道射頻數位步進衰減器，採用 50 ohms 匹配設計，具備超寬頻操作能力，頻率範圍涵蓋 100 kHz 至超過 8500 MHz，適用於多種高頻應用環境；每一通道具備獨立控制功能，可在 0 至 31.75 dB 間進行衰減調整，最小步進值為 0.25 dB，確保細緻精確的功率控制能力。ATT-8E 採用模組化插槽設計，便於整合於 SR6-11C 系統平台，並透過 SR6-CU 控制器模組 實現遠端操作，控制介面支援 SCPI 架構之 ASCII 字串指令，簡單易用且高度相容。


特點

  • 極高頻寬覆蓋（100 kHz～8500 MHz），可支援各類通訊、測試及訊號處理場景
  • 0.25 dB 高精度步進調整，提升靈敏度與功率控制彈性
  • 各通道獨立控制，支援多通道平行操作與不同訊號衰減設定
  • 支援多模組並聯擴充，彈性擴充通道數量，適用於大型量測系統配置
  • 小型化模組封裝，適用於高密度機箱整合設計
  • 無機械磨耗結構，確保長期穩定運作與維護最小化



應用領域

  • 射頻與微波系統之訊號處理與功率控制
  • 自動化測試設備（ATE），滿足快速切換與多通道測試需求
  • 自動化測試序列控制系統，實現量測參數動態調整
  • 研發用途（R&D），適用於設計驗證與參數模擬
  • 生產測試環境，提供高可靠性與高可重複性量測控制能力

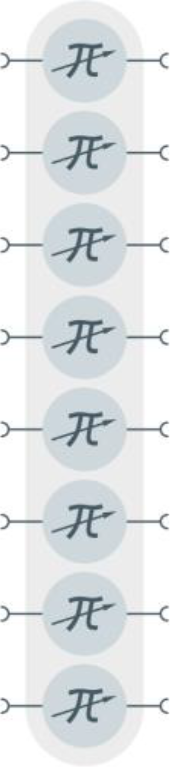

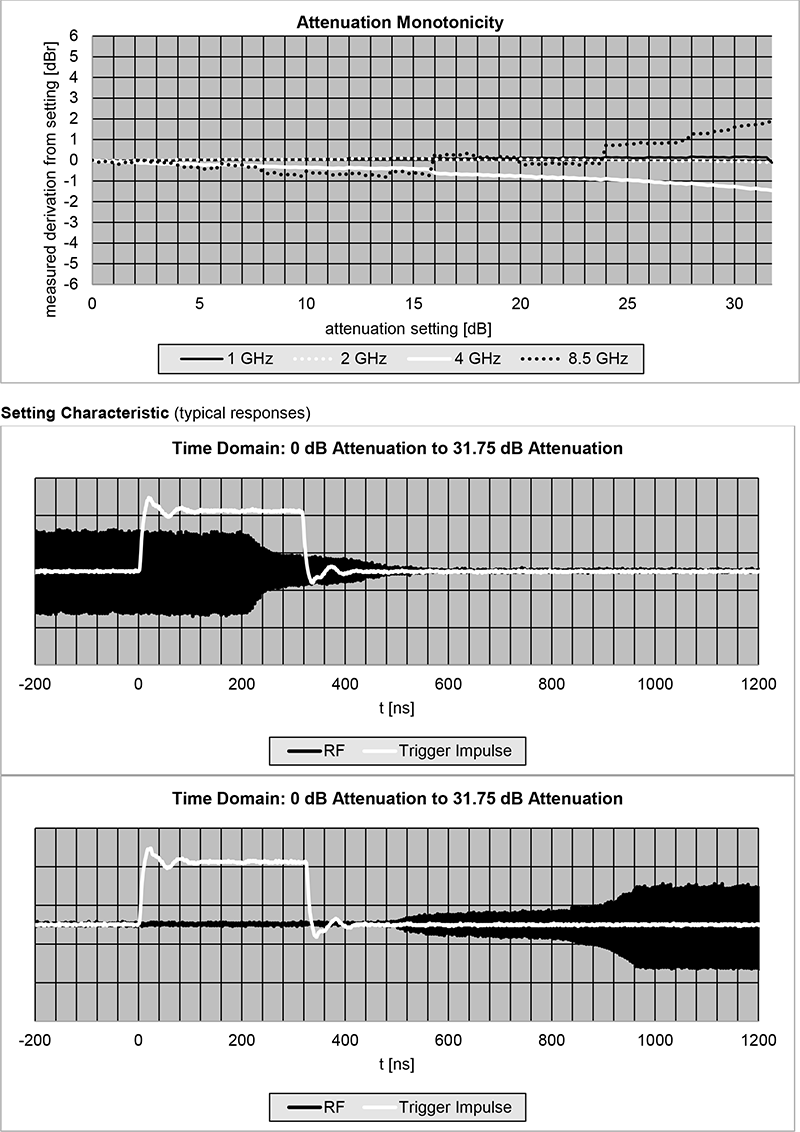

原理方塊圖

ATT-8E 具備 8 組獨立的步進衰減器；模組內部提供高度通道隔離，可讓各通道獨立處理不同訊號，彼此間無干擾。





遠端控制

結合 SR6-CU 控制器模組後，ATT-8E 可透過 USB 與 LAN 標準介面進行遠端控制，操作指令採用 SCPI 架構之 ASCII 字串格式，簡單易用。


內建測試功能

模組可監控內部供電電壓狀態，並可透過遠端介面讀取模組狀態資訊。

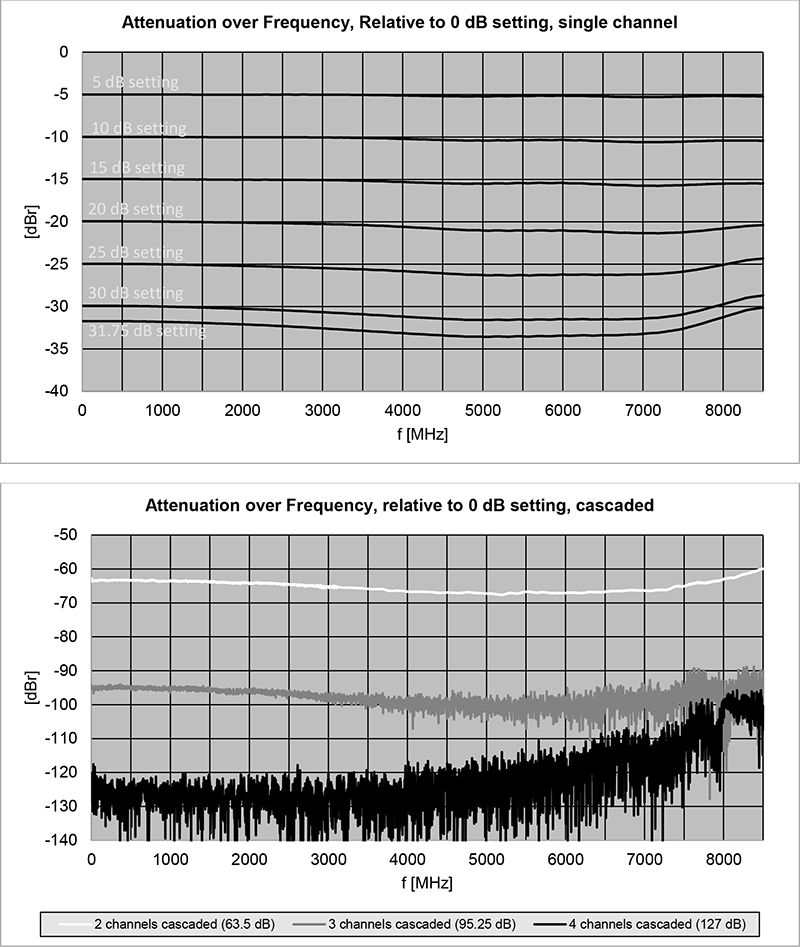

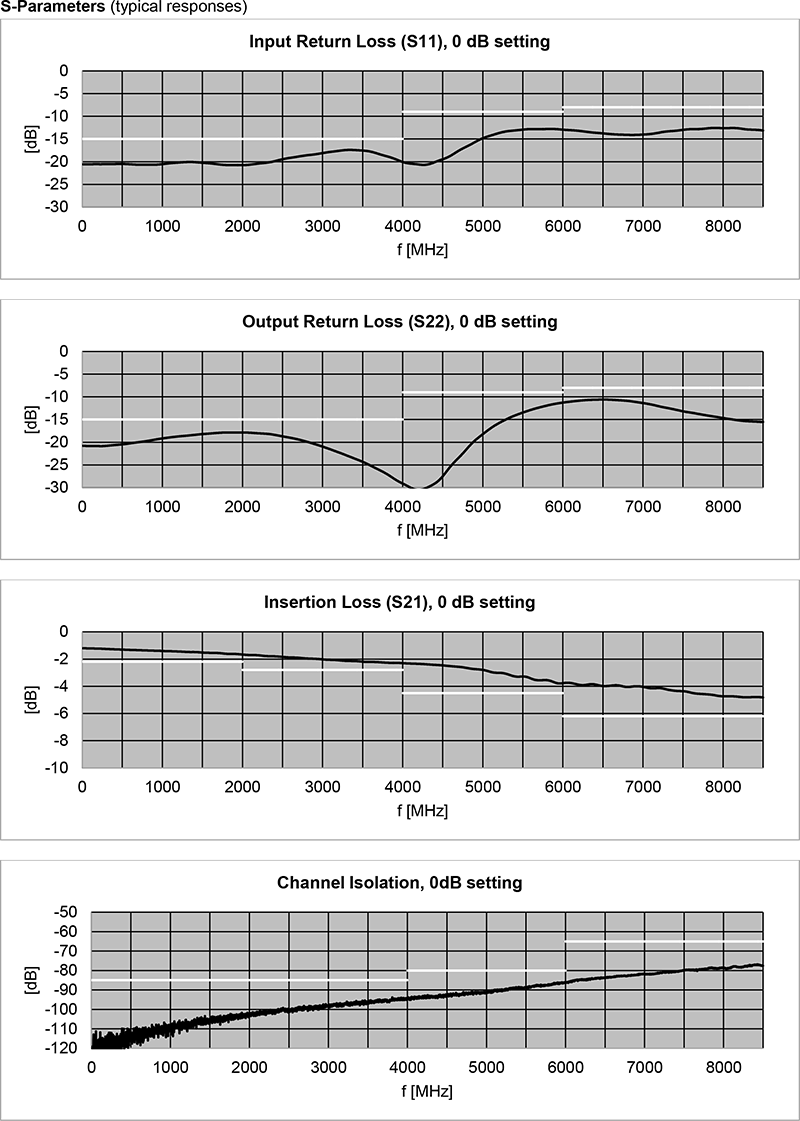

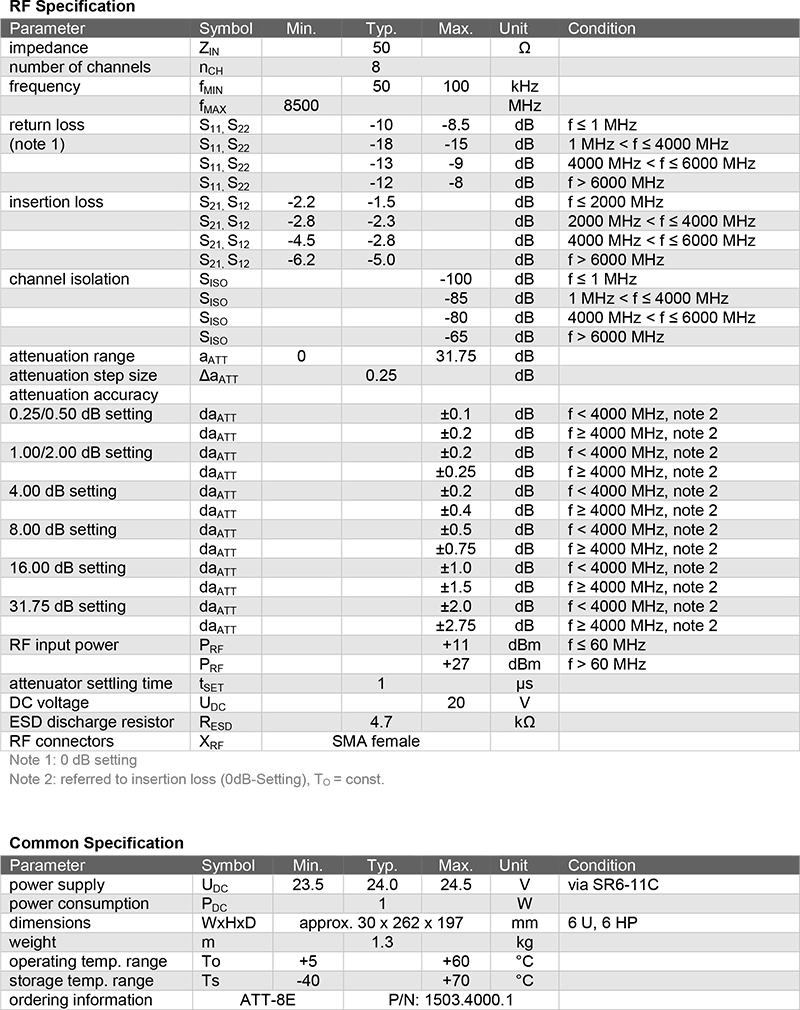

技術規格





效能









SR6-11C 系統平台

ATT-8E 模組預設整合於 SR6-11C 系統平台中。SR6-11C 提供 11 組模組插槽，可彈性配置射頻開關、矩陣模組、多工器、步進衰減器、BIAS-T、電平偵測器、雙向分配器／合路器等射頻處理模組，構建完整之訊號處理架構與集中控制系統。


ATT-8E 模組需搭配 SR6-CU 控制器單元使用，系統控制可透過 SR6-11C 背板之 Trigger-IO 介面實現；支援多台 SR6-11C 裝置間同步操作，當偵測到 TTL 正緣觸發脈波輸入時，可於數微秒內由硬體自動執行預先載入之設定參數，無需軟體延遲。


針對需要極高速響應之應用場景，亦可直接透過 SR6-11C 背板提供之二進位控制介面，進行即時指令控制與系統整合操作。

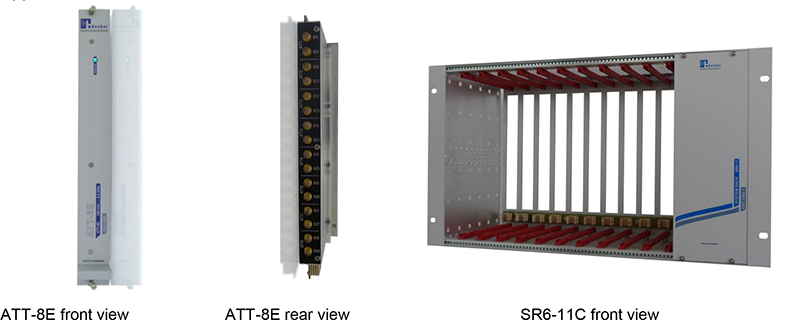

SR6-11C 系統平台尺寸





外觀

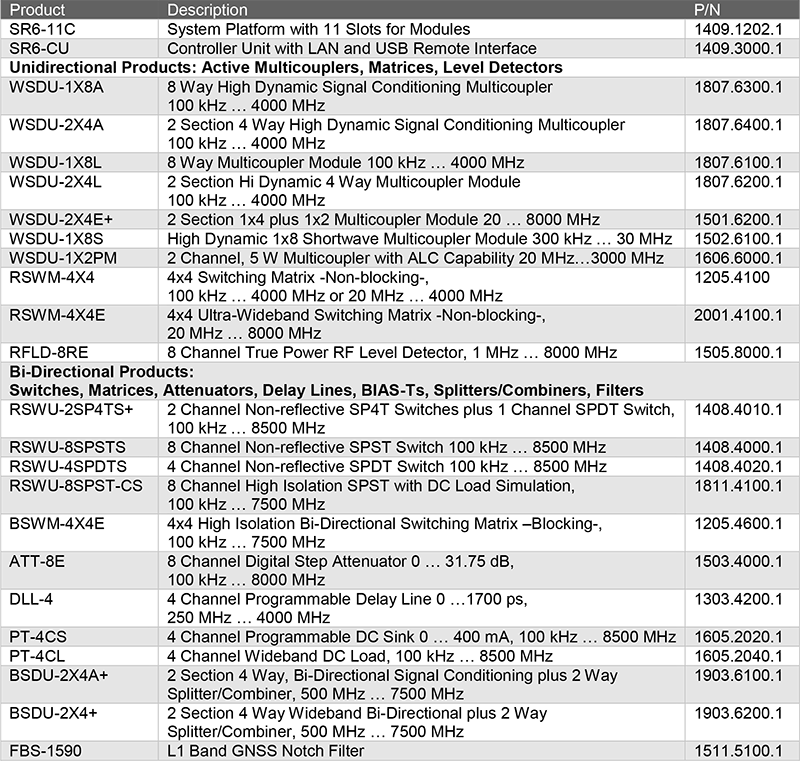

相關產品
