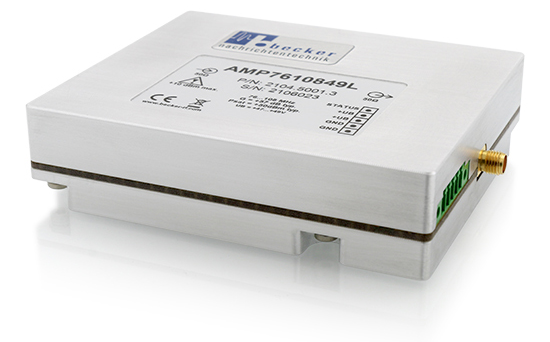

AMP7610849L FM 射頻功率放大器模組
高動態 × 高容錯設計，專業 FM / IBOC 廣播放大首選模組

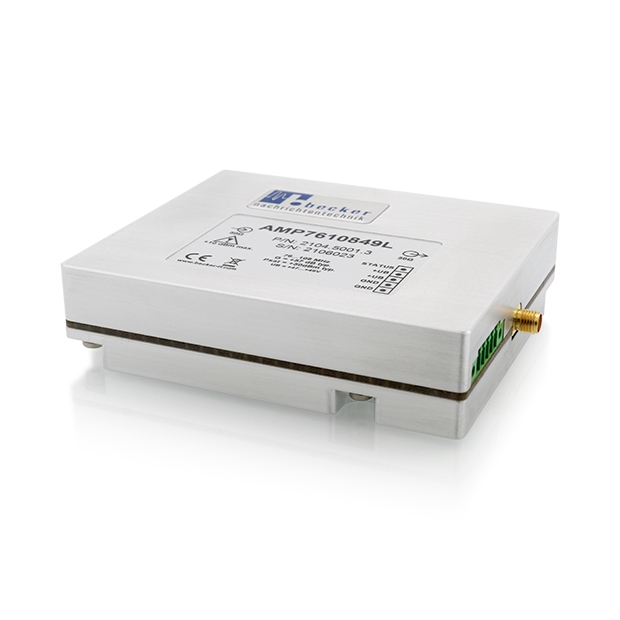

AMP7610849L 為 Becker 所推出之小型化放大器模組，專為專業 FM 廣播與 IBOC（In-Band On-Channel）數位廣播應用而設計。
本機種具備堅固的電氣與機械結構設計，可長時間穩定運作；內建濾波器與低雜訊直流供電電路，具備優異的雜散訊號（spurious signal）抑制能力。為避免安裝時發生損壞，供電具備反接保護機制；模組採用單一路直流電壓供電，並透過模組上 LED 顯示供電與模組狀態。RF 連接器為 SMA 母頭型式；此機種需安裝於外部散熱器上以維持溫度穩定；所有 AMP 系列放大器皆採用 50 Ohm 技術設計。
產品特點
- 小型化設計
- 高動態範圍
- 電流與溫度監控功能
- 狀態顯示訊號
- 反接保護
- 提供相容散熱器（需選配）
應用領域
- FM / IBOC 發射機用放大器
- 多載波訊號放大
- 無線電重送器（Repeater）
- 輻射電纜（Radiating Cable）驅動模組
特殊功能說明
高 IP3 特性（第三階互調指標）使此放大器模組適用於需放大數位調變訊號與多載波訊號等專業應用，能有效避免失真效應；模組內建自我監測功能，可即時監控電流消耗與模組溫度；當超過安全限制時，會啟動開漏輸出（Open Drain）以通知使用者，並透過模組上的 LED 燈顯示狀態變化。
負載容錯設計
本機種採用具足夠餘裕的功率電晶體，具備反向功率保護能力，對於輸出端可能出現之阻抗不匹配、開路或短路狀態，皆能保持穩定工作，確保模組在嚴苛環境中運作無虞。
堅固結構設計
此放大器模組封裝於經 CNC 加工之鋁製機殼中，有效保護電路元件避免受損，並提供優異的電磁干擾（EMI）屏蔽效果；標準模組設計供安裝於使用者提供之散熱器上，亦可選購原廠對應散熱模組。

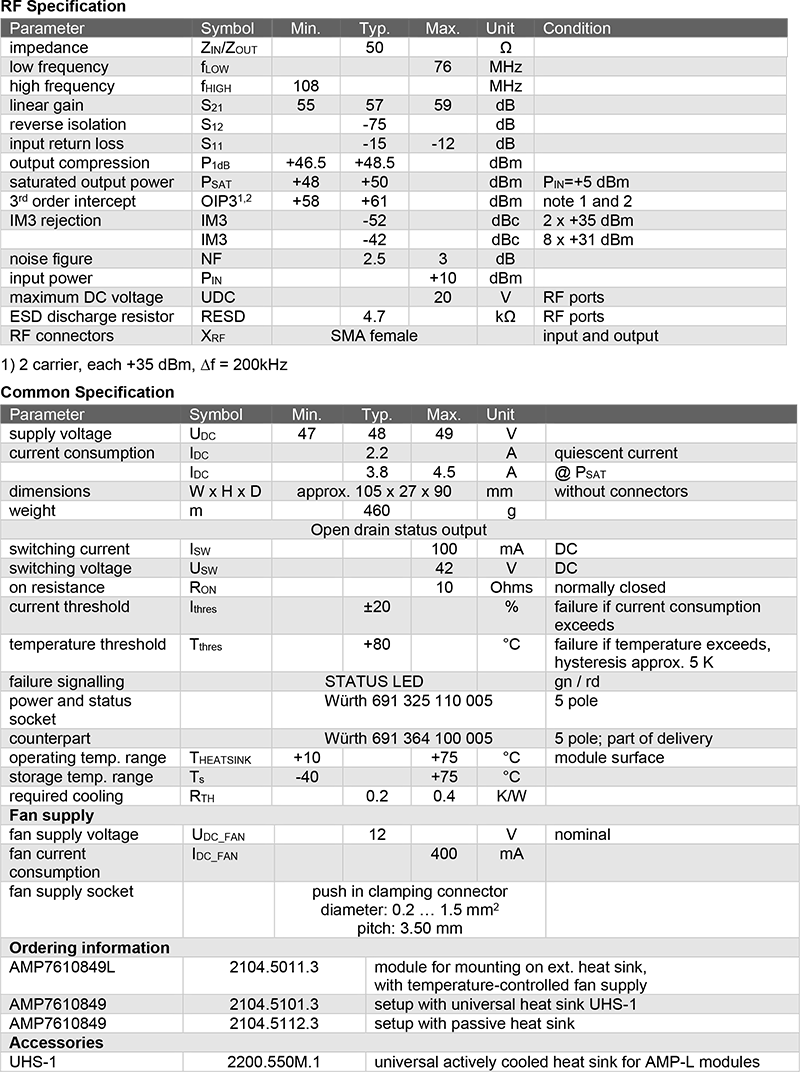

技術規格

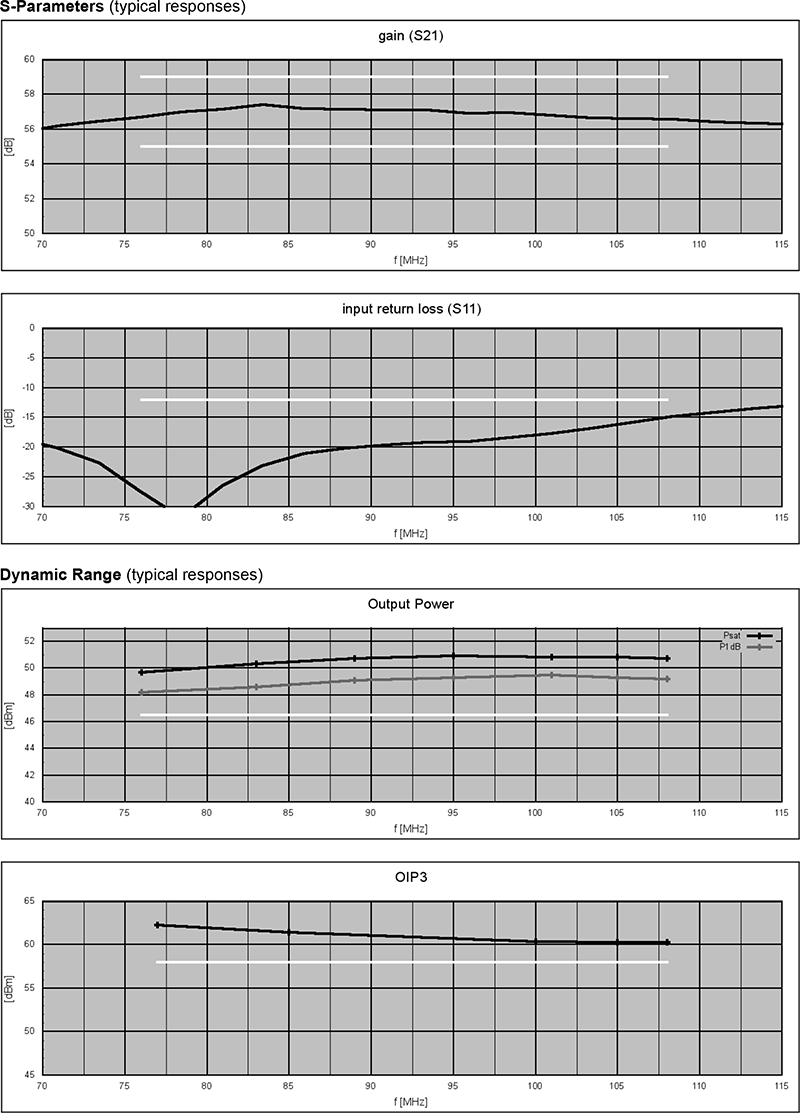

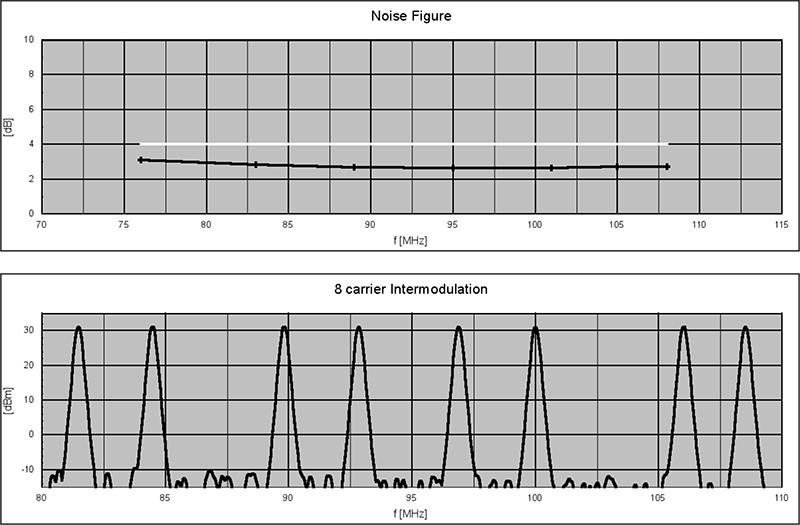

效能

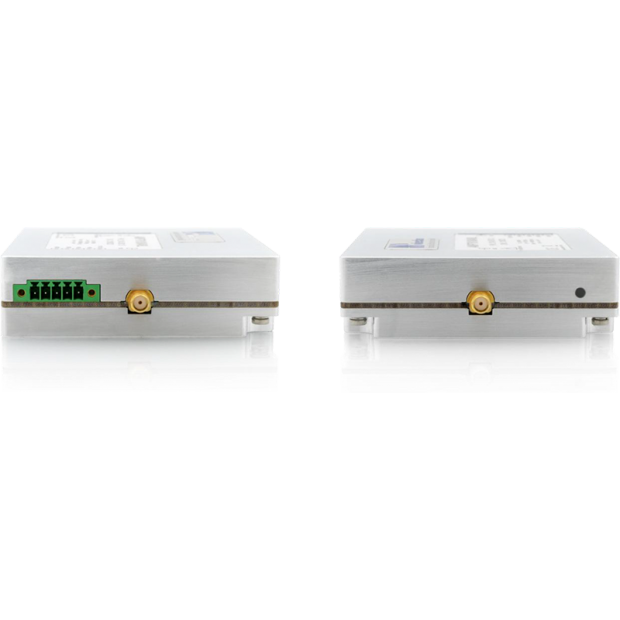

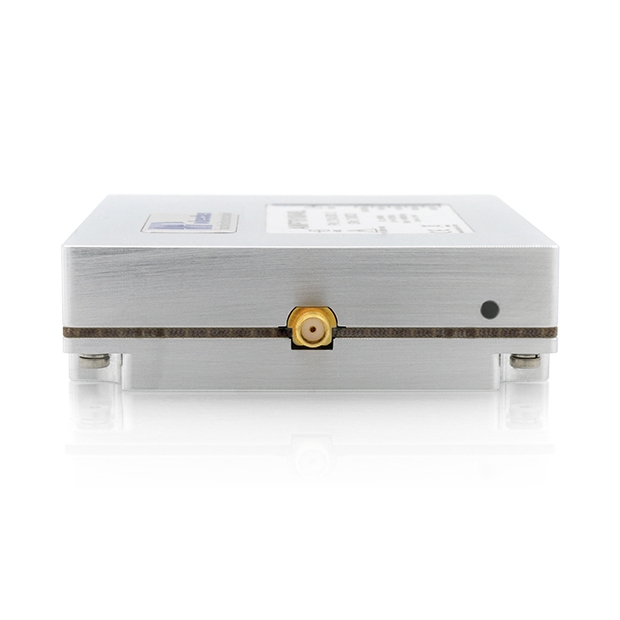

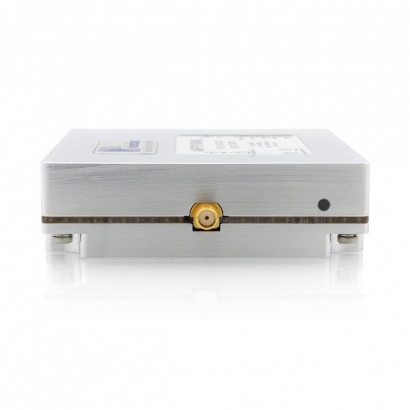

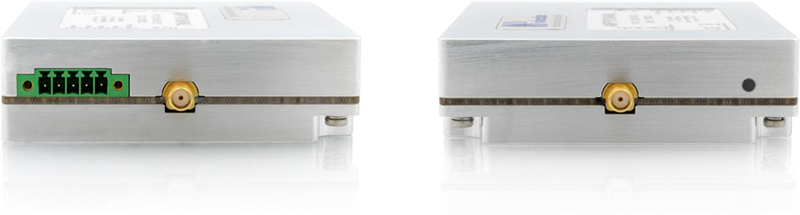

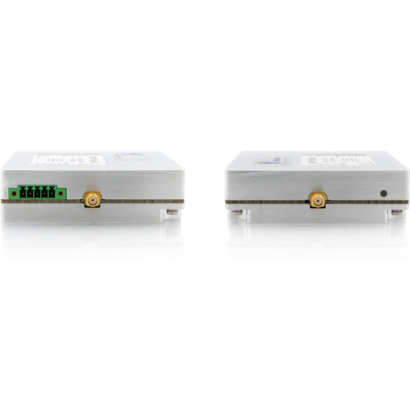

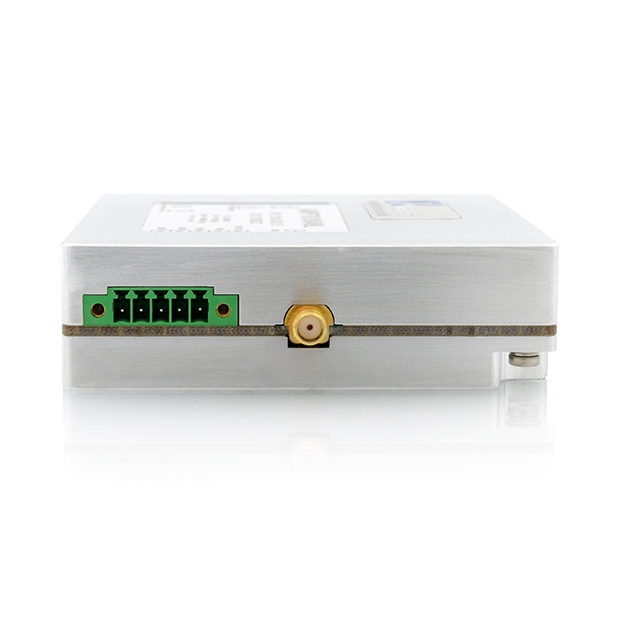

外觀

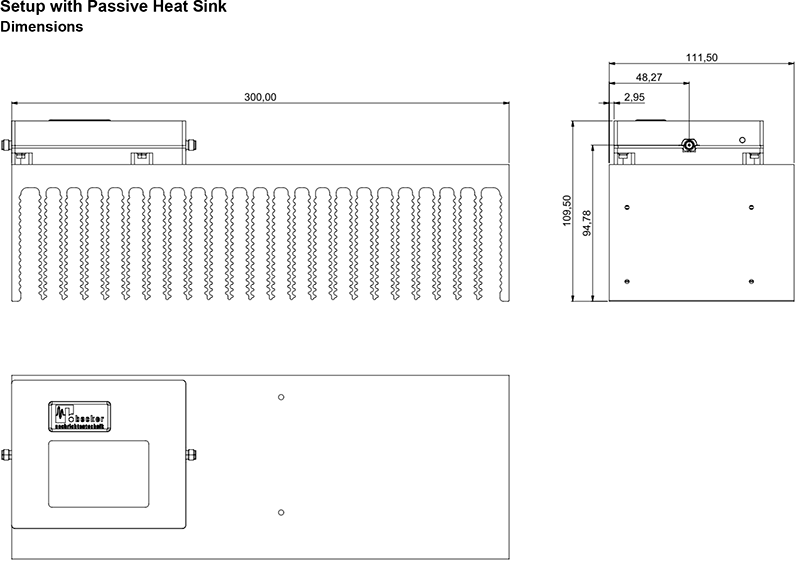

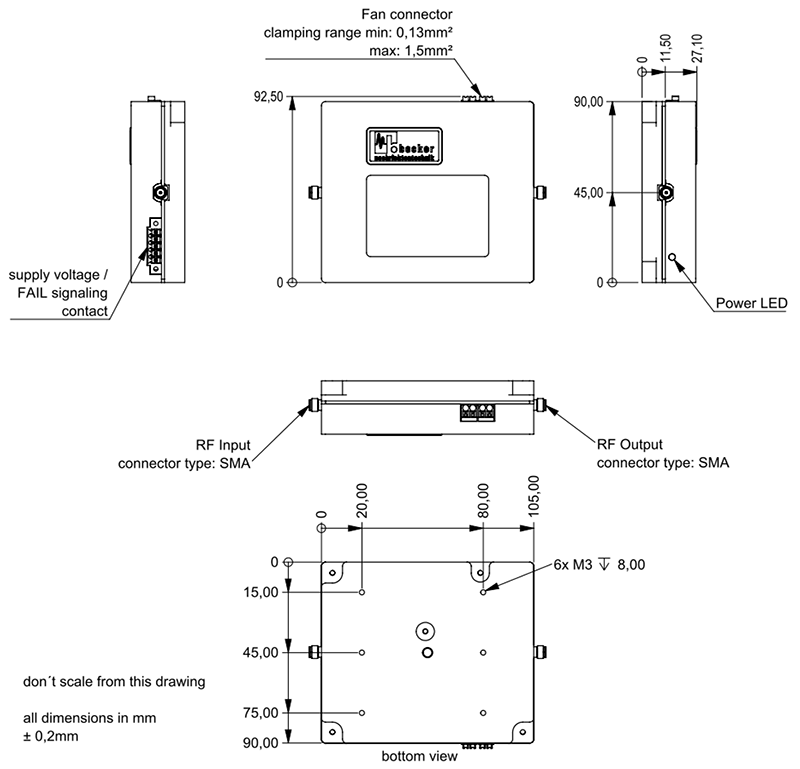

尺寸
PIN 腳位定義

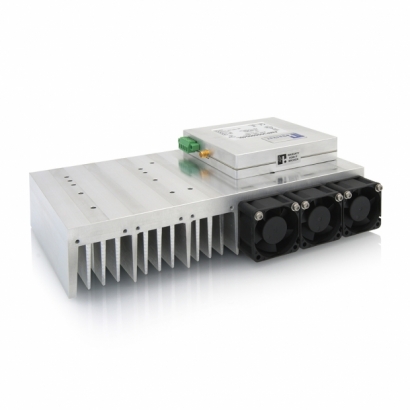

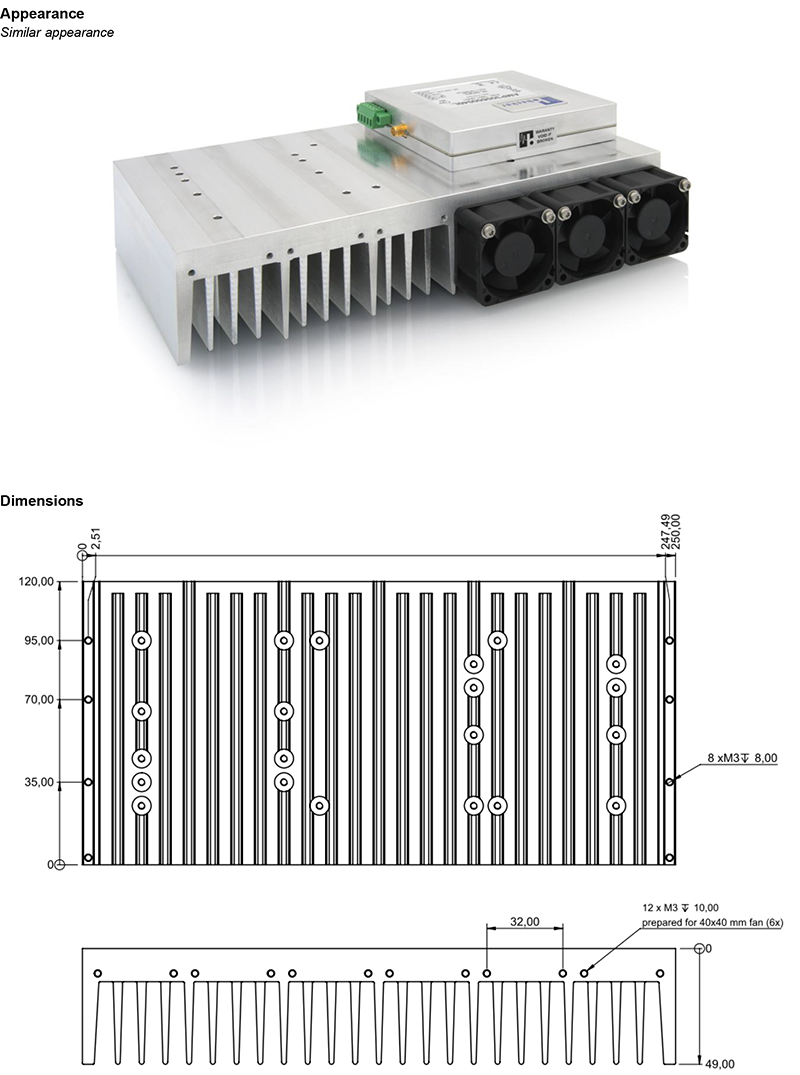

與 UHS-1 通用型散熱器搭配使用
與被動式散熱器搭配使用

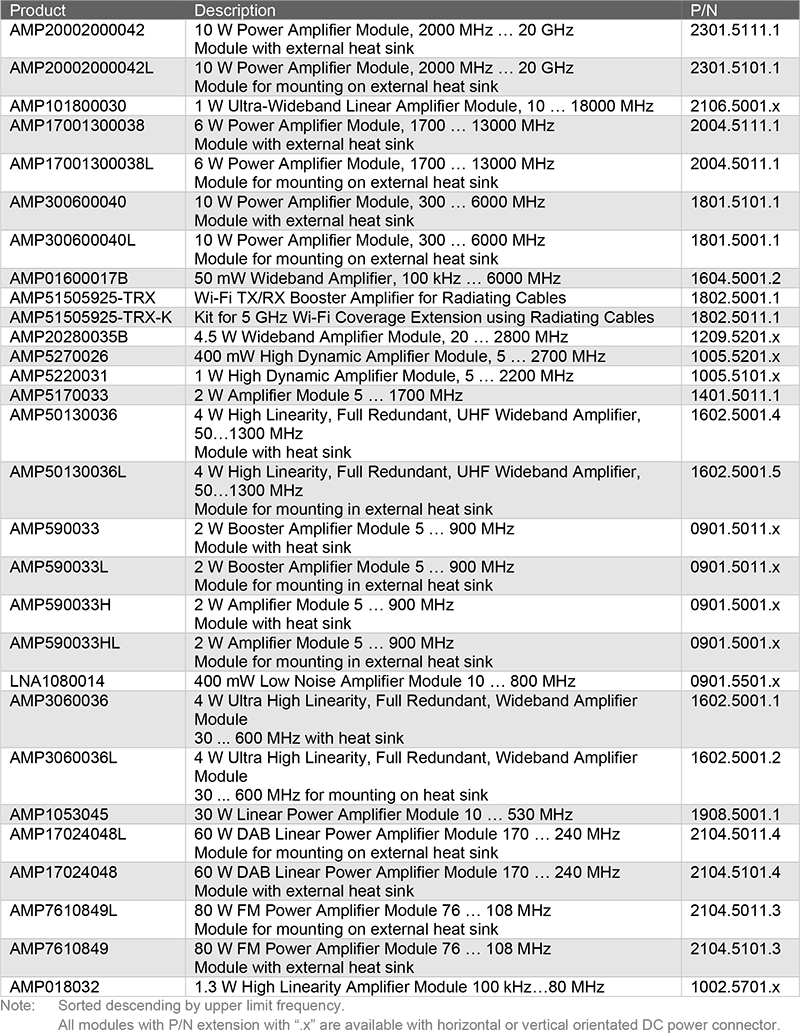

相關產品
