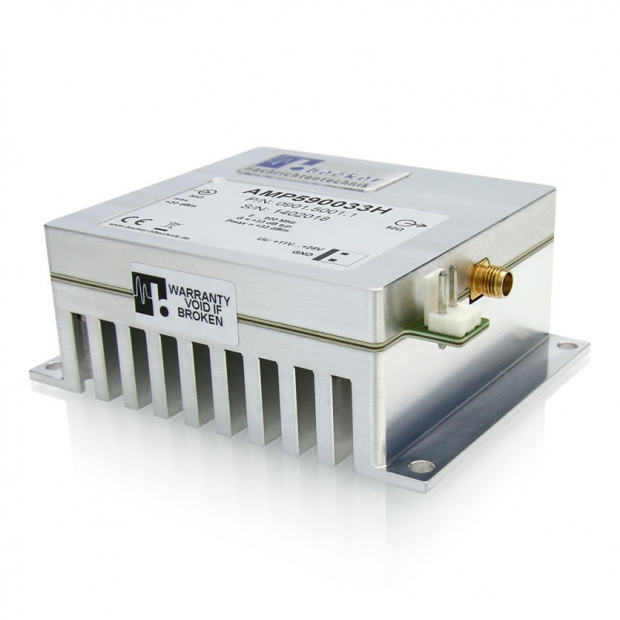

AMP590033H 射頻功率放大器模組

高線性寬頻推挽架構，強效穩定覆蓋 5~900 MHz

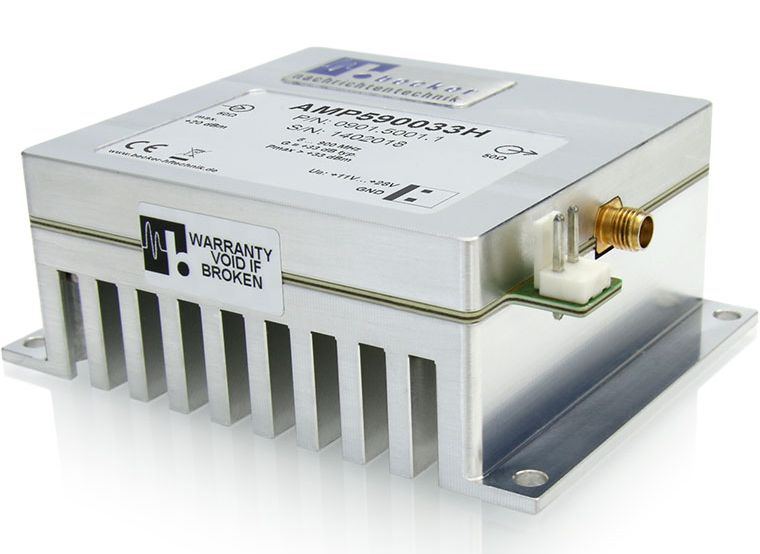

AMP590033H 為 Becker 推出的 小型化射頻功率放大器模組，採用 50 ohm 技術架構，專為高可靠性專業應用所設計，模組具備強化的電氣與機械結構設計，可在多倍頻段內提供穩定放大效能，具備寬頻響應特性，支援 5 至 900 MHz 頻段。

內建濾波器與低雜訊電壓供應，有效抑制雜散訊號，確保放大品質穩定。供電部分設有反向極性保護，安裝過程中具備高度容錯性；並支援寬範圍直流電壓輸入，搭配模組上的 LED 電源狀態指示，可即時確認供電狀態。

模組提供兩種版本選擇：

含散熱鰭片版本：適用於獨立安裝

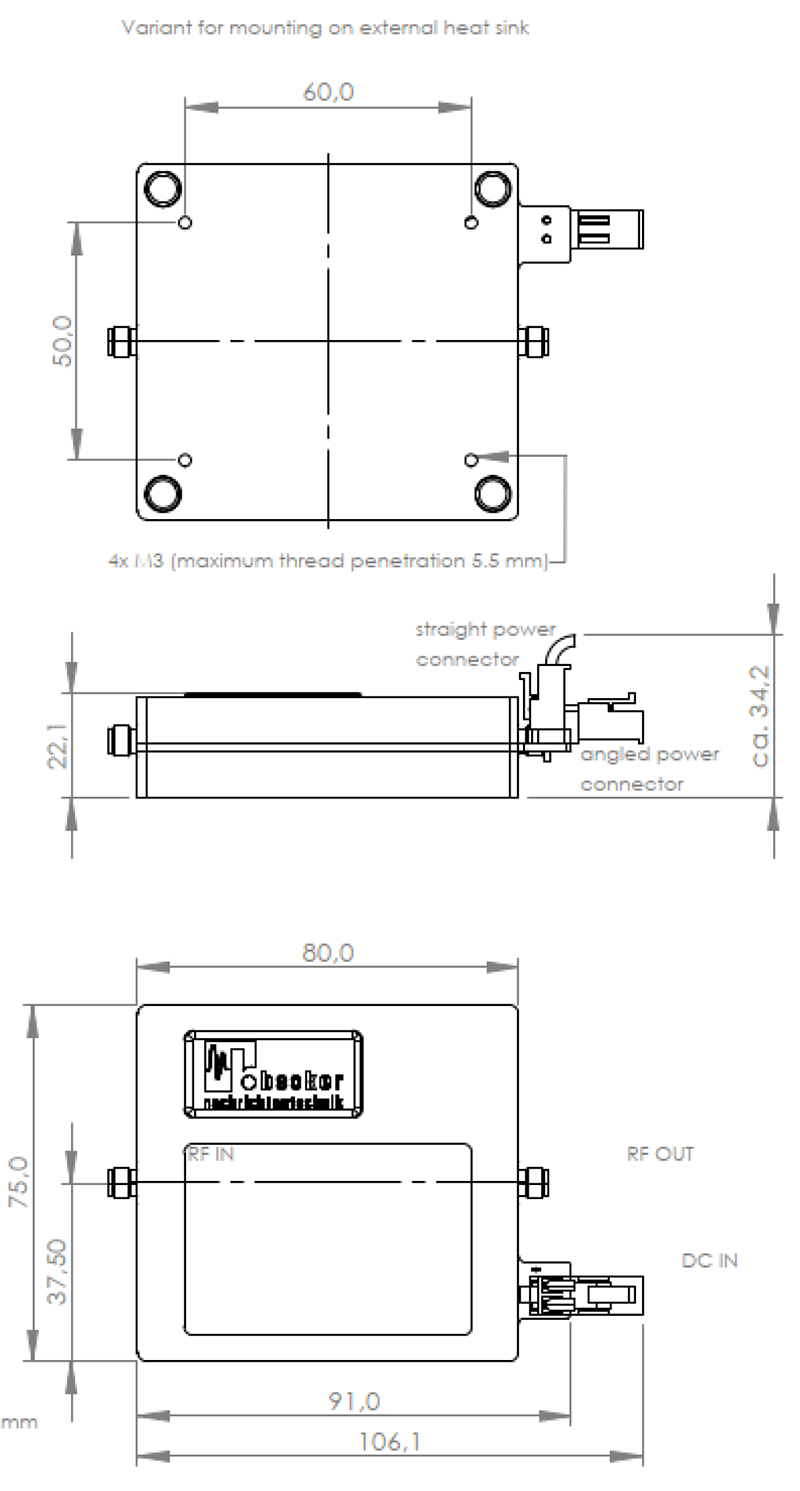

無散熱鰭片版本：可安裝於客戶提供之外部散熱器上，提升系統整合彈性

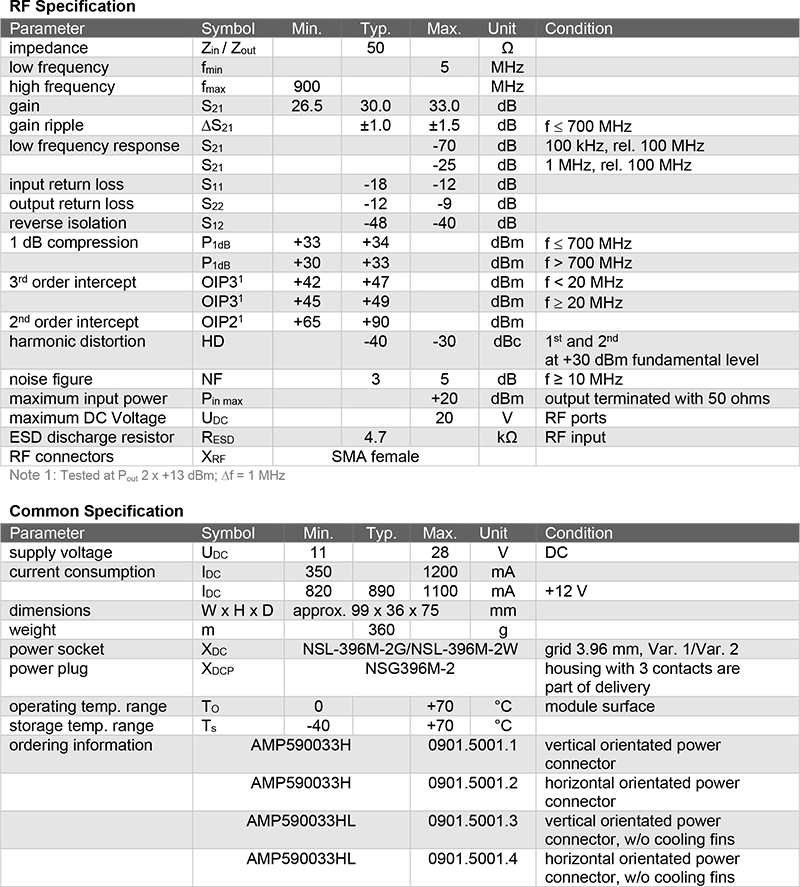

產品特點

輸出功率：+34 dBm（典型值）
高線性度（OIP3）：+49 dBm（典型值）
穩定耐受開路/短路
低頻/高頻抑制功能
寬直流供電範圍支援
電源狀態 LED 指示
反向極性保護機制

應用場景

VHF/UHF 發射器模組
功率放大器驅動級（PA Driver Amplifier）
ISM 頻段應用（如工業/科學/醫療設備）
實驗室量測與訊號處理用途
射頻測試系統與測試設備整合

推挽式放大架構

AMP590033H 內部放大級採用推挽式（push-pull）寬頻架構，相較於傳統單級放大器，能實現更高線性度與更寬的工作頻寬；此設計大幅提升功率效率，降低熱耗損與散熱需求，可延長模組使用壽命，並降低整體系統維護成本。

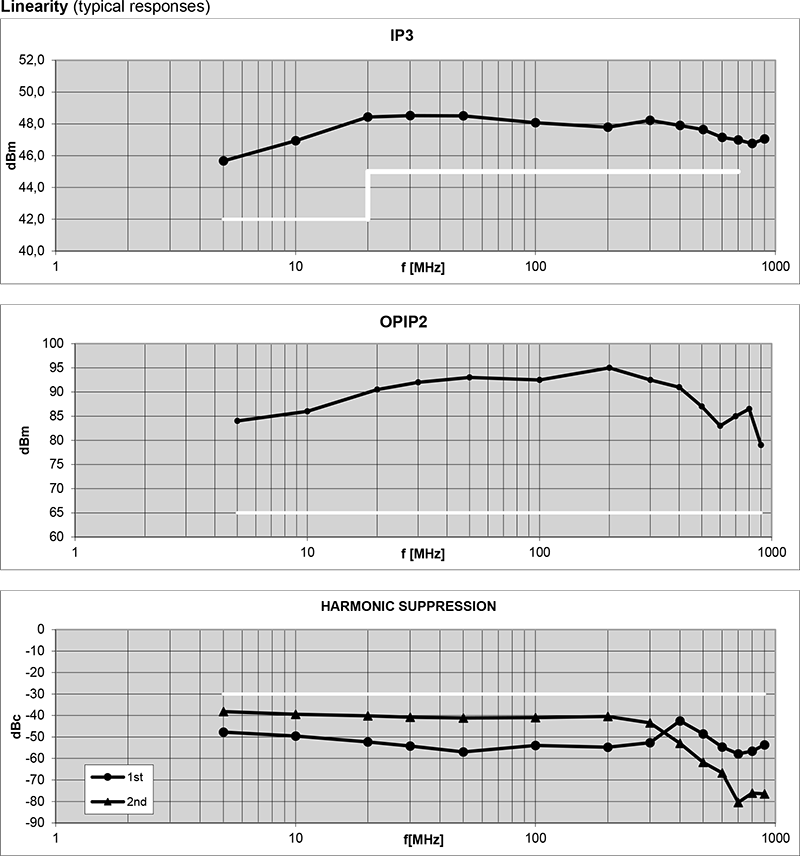

高線性特性

放大器具備極佳的 高 IP3（Third Order Intercept Point）性能，特別適用於需處理微弱射頻訊號與強干擾源並存的接收系統中，能有效抑制失真產生；輸入端整合高通濾波器，可濾除 VLF 與 HF 頻段中的非目標訊號，進一步提升接收品質。
