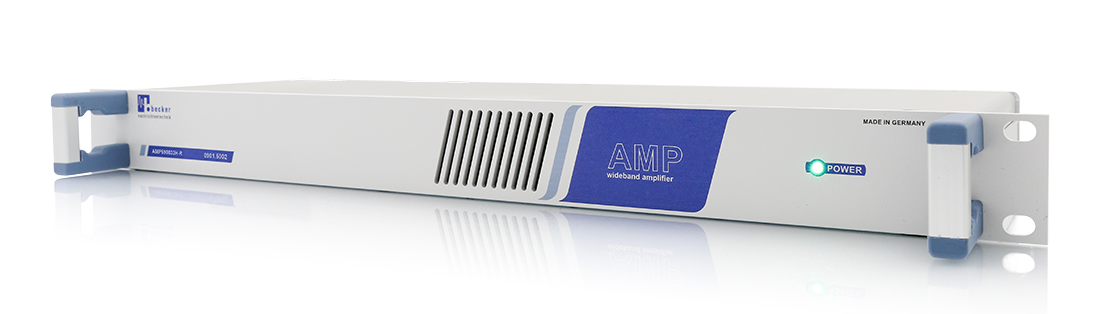

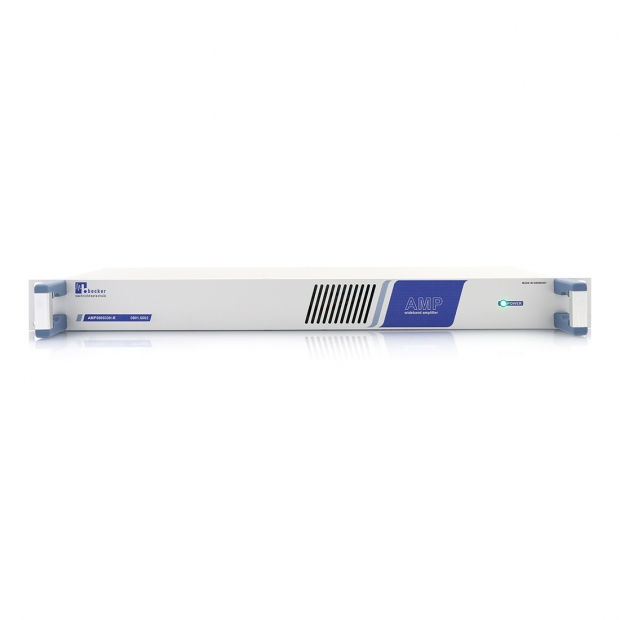

AMP590033H-R 寬頻機架式射頻功率放大器

高線性推挽式架構，2W 穩定輸出直達 900 MHz

AMP590033H-R 為 AMP590033H 系列的 機架式衍伸型號，符合 19 吋機架標準規格，具備高線性、高增益與穩定功率輸出特性；此機種支援 5 MHz 至 900 MHz 寬頻範圍，適用於 VHF 與低 UHF 頻段，特別常見於需要穩定放大的量子光學（quantum optics）與物理實驗應用中。

AMP590033H-R 採用 50 ohm 技術架構，搭配優化的電氣與機械設計，可在多倍頻段內長時間穩定運作，提供 高達 2 W 的實效功率輸出。內建濾波器與低雜訊電壓供應，有效抑制雜散訊號，強化整體放大品質與訊號純淨度。

此外，機種支援 寬範圍直流電源輸入，具備反向極性保護設計，安裝時容錯性高，並搭配 LED 電源狀態指示燈，可快速確認模組供電狀態，適用於需高可靠性與高可維護性的實驗與專業應用場景。

產品特點

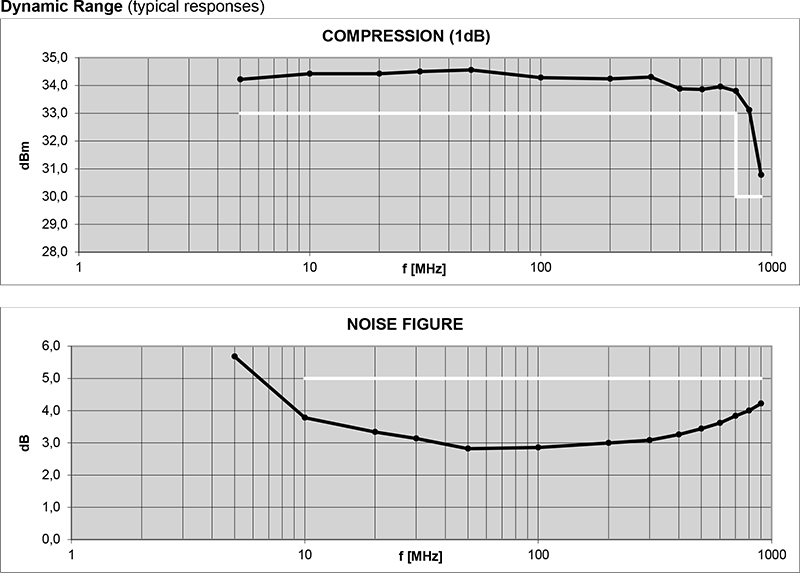

輸出功率：+34 dBm（典型值）

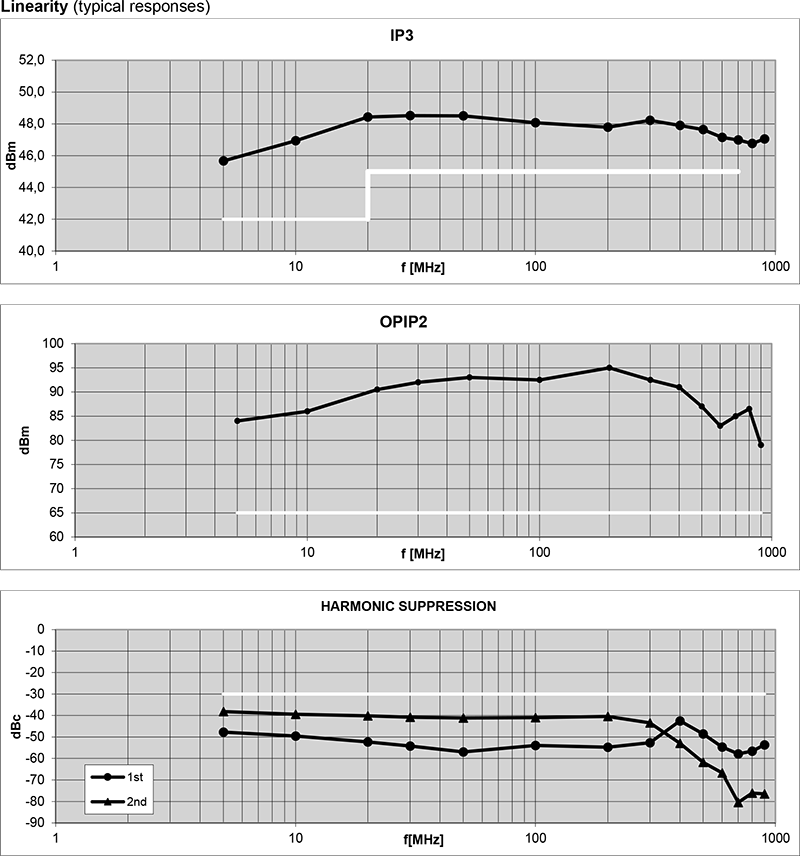

高線性度（OIP3）：+49 dBm（典型值）
穩定耐受開路/短路
低頻/高頻抑制功能
寬直流供電範圍支援
電源狀態 LED 指示
反向極性保護機制

應用場景

VHF/UHF 發射器模組
功率放大器驅動級（PA Driver Amplifier）
ISM 頻段應用（如工業/科學/醫療設備）
實驗室量測與訊號處理用途
射頻測試系統與測試設備整合

推挽式放大架構

AMP590033H 內部放大級採用推挽式（push-pull）寬頻架構，相較於傳統單級放大器，能實現更高線性度與更寬的工作頻寬；此設計大幅提升功率效率，降低熱耗損與散熱需求，可延長模組使用壽命，並降低整體系統維護成本。

高線性特性

放大器具備極佳的 高 IP3（Third Order Intercept Point）性能，特別適用於需處理微弱射頻訊號與強干擾源並存的接收系統中，能有效抑制失真產生；輸入端整合高通濾波器，可濾除 VLF 與 HF 頻段中的非目標訊號，進一步提升接收品質。

負載不匹配容忍度高

模組採用具備高功率裕度的電晶體設計，具備對反射功率與負載失配（如開路、短路）之高度容忍力，在非匹配狀態下仍能維持正常運作，提升系統整體穩定性與安全性。

專為實驗與專業應用設計

AMP590033H-R 採用鋁合金機殼設計，支援工業用 19 吋機架標準，可直接整合至實驗機架與測試平台中，鋁製外殼除具備機械保護作用外，亦提供優異的電磁干擾遮蔽效果，可有效隔絕外部無線電訊號對放大品質造成之干擾。

裝置採用市電供應，不需額外電源轉換器即可直接操作，提高系統整合效率與佈署彈性，更適用於學術研究、實驗室與測試場域使用。

堅固結構 × 全面抗擾

AMP590033H-R 提供優異的射頻特性與高可靠性表現，整體設計結構緊湊且堅固，除了機械強度設計強化外，模組亦具備對複雜負載所造成不匹配狀態之高度容忍度，即使在物理實驗環境中遭遇反射或失配情況，依然能維持穩定運作。此項特性對於研究應用特別重要，可提升量測重現性與放大器長期耐用性。
