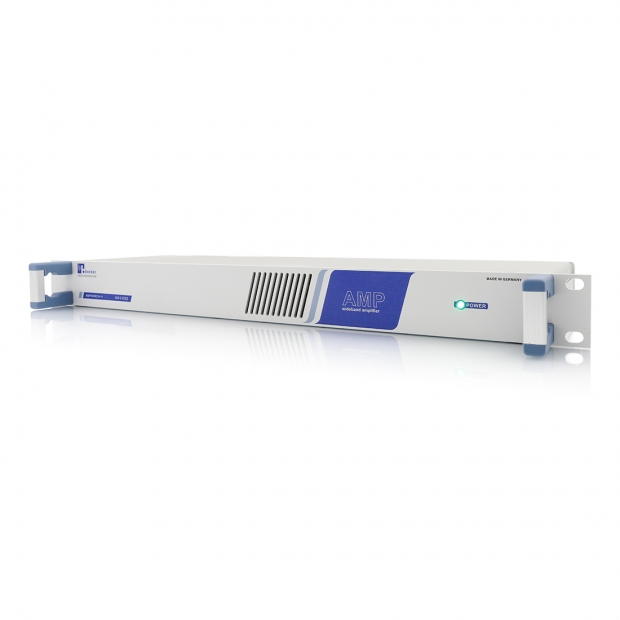

AMP590033-R 機架式寬頻功率放大器
推挽式寬頻架構，高線性、高功率
專為 5–900 MHz 射頻應用打造

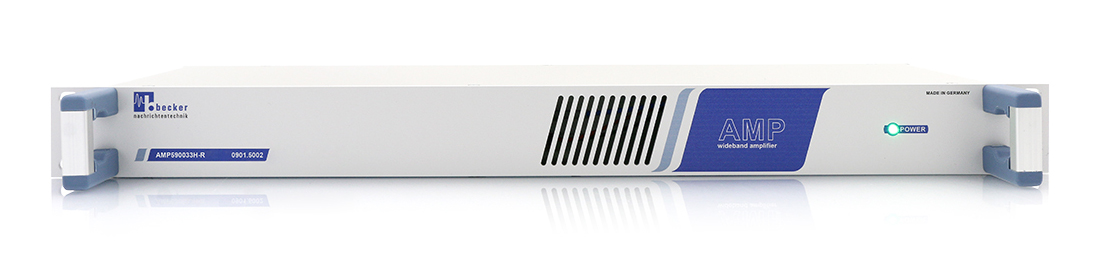

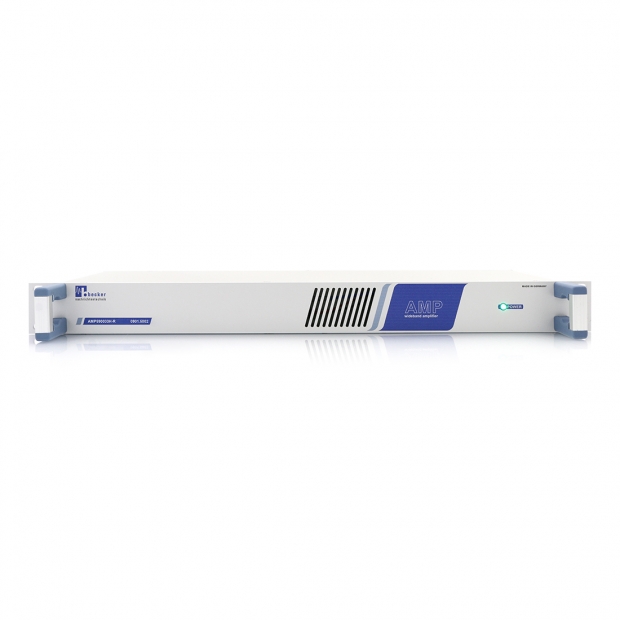

AMP590033-R 為 AMP590033 系列之衍伸機種，採用標準 19 吋機架式外型設計，專為需整合至實驗系統或機櫃架構之應用場域而設計；此機種具備 高線性度與高增益特性，可涵蓋 5 MHz 至 900 MHz 頻率範圍，特別適用於 VHF 與低頻 UHF 應用，並廣泛應用於量子光學等物理實驗領域。
本機種延續 Becker 的高可靠性設計理念，採用 50 歐姆技術架構，具備堅固的電氣與機構設計，可於高頻通訊與科學量測環境中長時間穩定運作。模組內建高效濾波器與低雜訊穩壓供電設計，具備高雜散訊號抑制能力，可維持放大後訊號之純度與整體系統效能。
為避免安裝錯誤造成模組損壞，AMP590033-R 具備電源反接保護電路；同時配有 LED 供電指示燈，可即時顯示供電狀態，強化操作安全性與系統視覺回饋。其設計支援寬範圍直流電壓輸入，可靈活整合至多種電源環境；另可依實際散熱需求選擇內建散熱鰭片版本，或採用無鰭片配置以對應外部散熱器整合。
產品特點
- 輸出功率達 +34 dBm（典型值），適用於需高功率輸出應用
- 高三階交調輸出點（OIP3）達 +49 dBm（典型值），適合高線性需求場合
- 輸出端對 開路與短路負載具備穩定容忍性
- 支援寬範圍直流電壓輸入，便於整合於各類電源系統
- 配備供電狀態 LED 指示燈，利於現場安裝與維護
- 具備電源反接保護設計，避免因接線錯誤導致損壞
應用領域
- VHF／UHF 發射器
- 功率放大器驅動模組（PA Driver Amplifier）
- ISM（工業、科學、醫療）頻段應用
- 實驗室用量測設備
- 射頻測試儀器與自動化測試系統
推挽式架構技術
此放大器模組內部寬頻放大級採用推挽式架構（Push-Pull Technology）設計，可提供高線性性能與寬頻操作能力；相較於傳統單級放大器架構，推挽技術具備更佳的線性度與功率效率，可顯著降低熱能產生，有助於降低冷卻成本並延長模組使用壽命。
專業特性
具備高第三階交調點（IP3）性能，使此放大器模組適用於專業接收系統應用場景，在同時接收強訊號與微弱射頻訊號的情境下，仍能維持無失真放大特性，適用於高動態範圍通訊環境。
不匹配容忍性
模組採用具高餘裕設計的功率晶體，具備對反向功率的高度容忍能力。即使輸出端接入未匹配負載（如開路或短路狀態），模組仍可穩定運作，避免損壞，提升現場部署安全性與可靠性。
全頻穩定，結構強固
此放大器具備優異的射頻特性，並採用小型化且堅固的結構設計，適用於嚴苛環境下的長時間運作，不僅機構設計堅實，內部射頻架構亦具備對複雜負載所產生的不匹配狀態具高度容忍性，在實際操作中可有效避免因反射功率導致的效能衰減或元件損壞。
此特性對於物理實驗領域而言尤為重要，尤其是在涉及可變阻抗或動態負載條件下，能夠維持穩定與可靠的射頻放大性能。
直流埠方向選擇
模組提供橫向與垂直兩種直流接頭方向選擇，方便依據客戶端機構配置進行整合，可靈活規劃最佳化電源佈線路徑，提升整體系統組裝效率與穩定性。

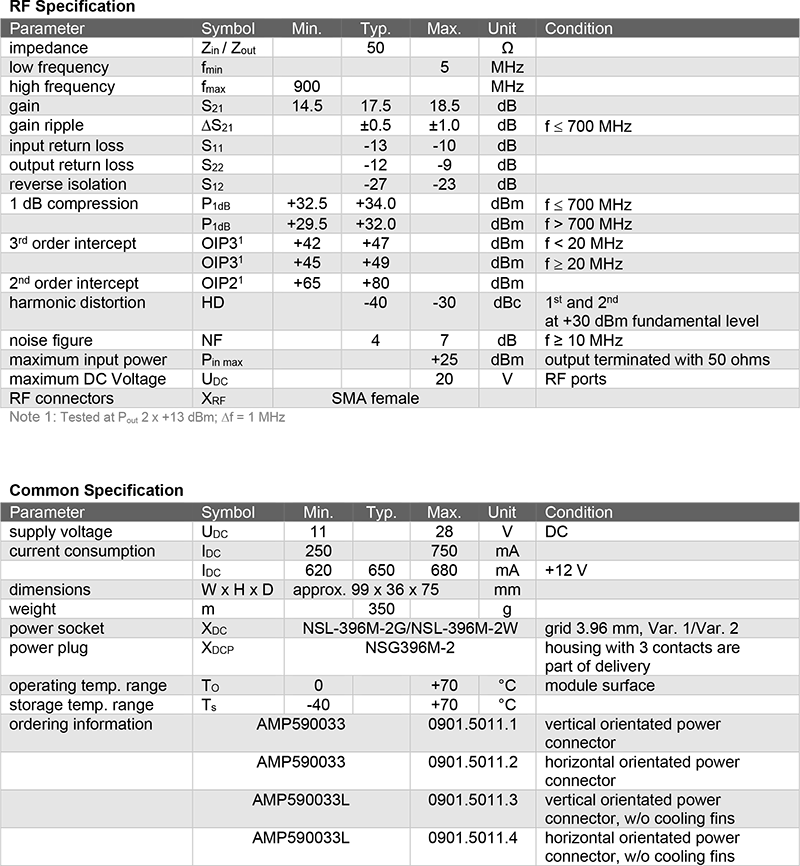

技術規格

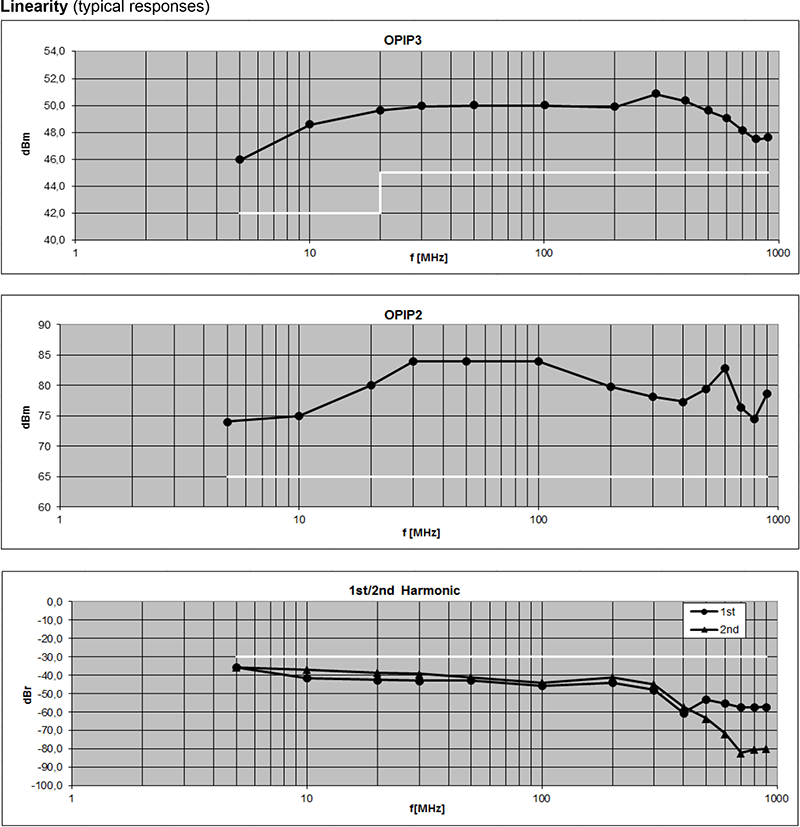

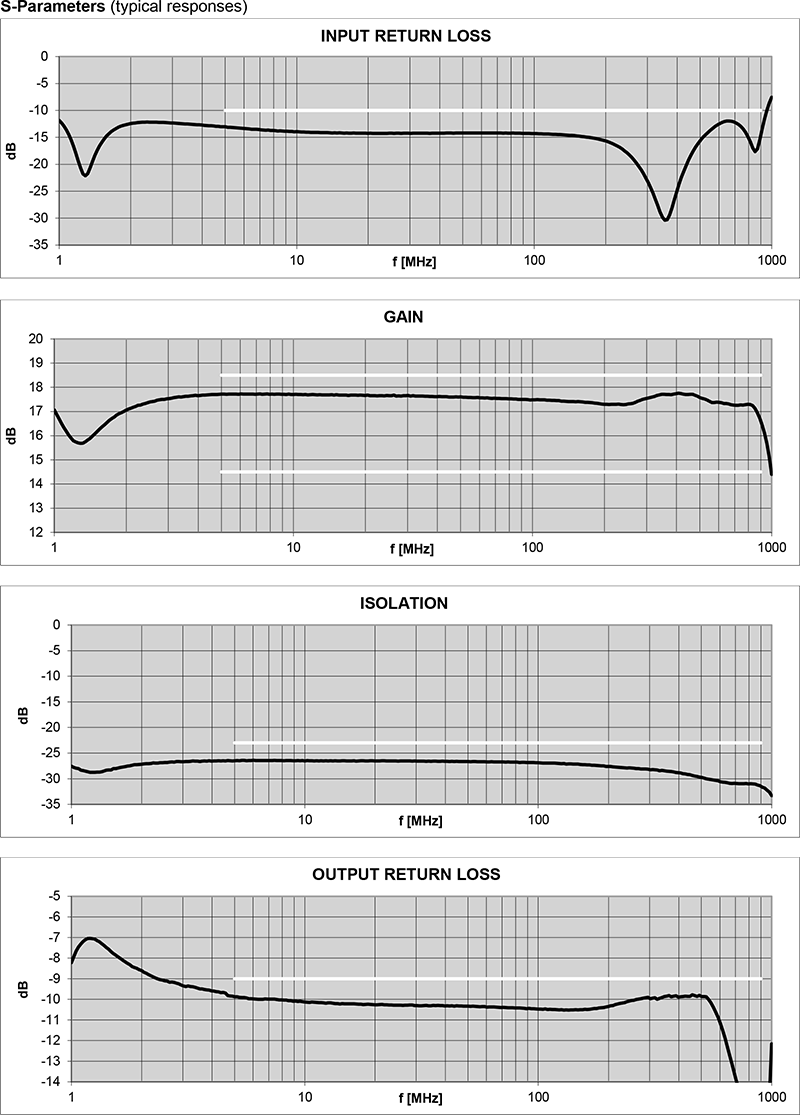

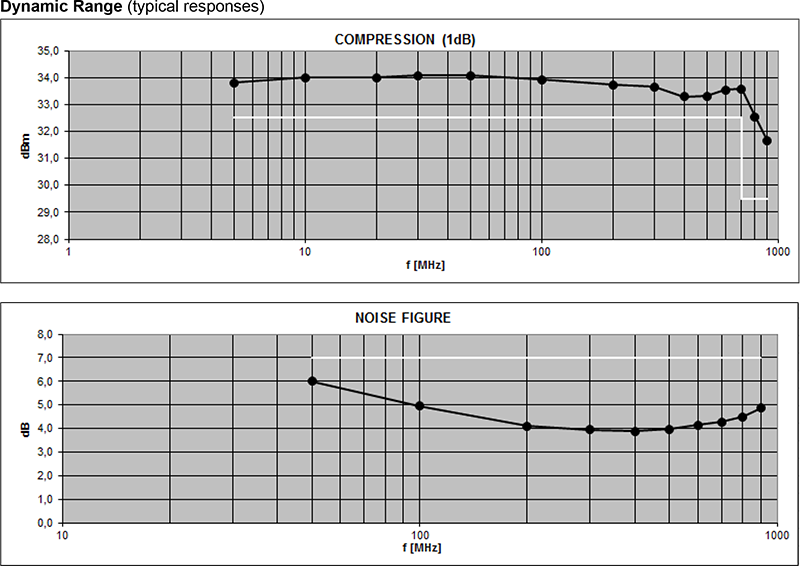

效能
尺寸

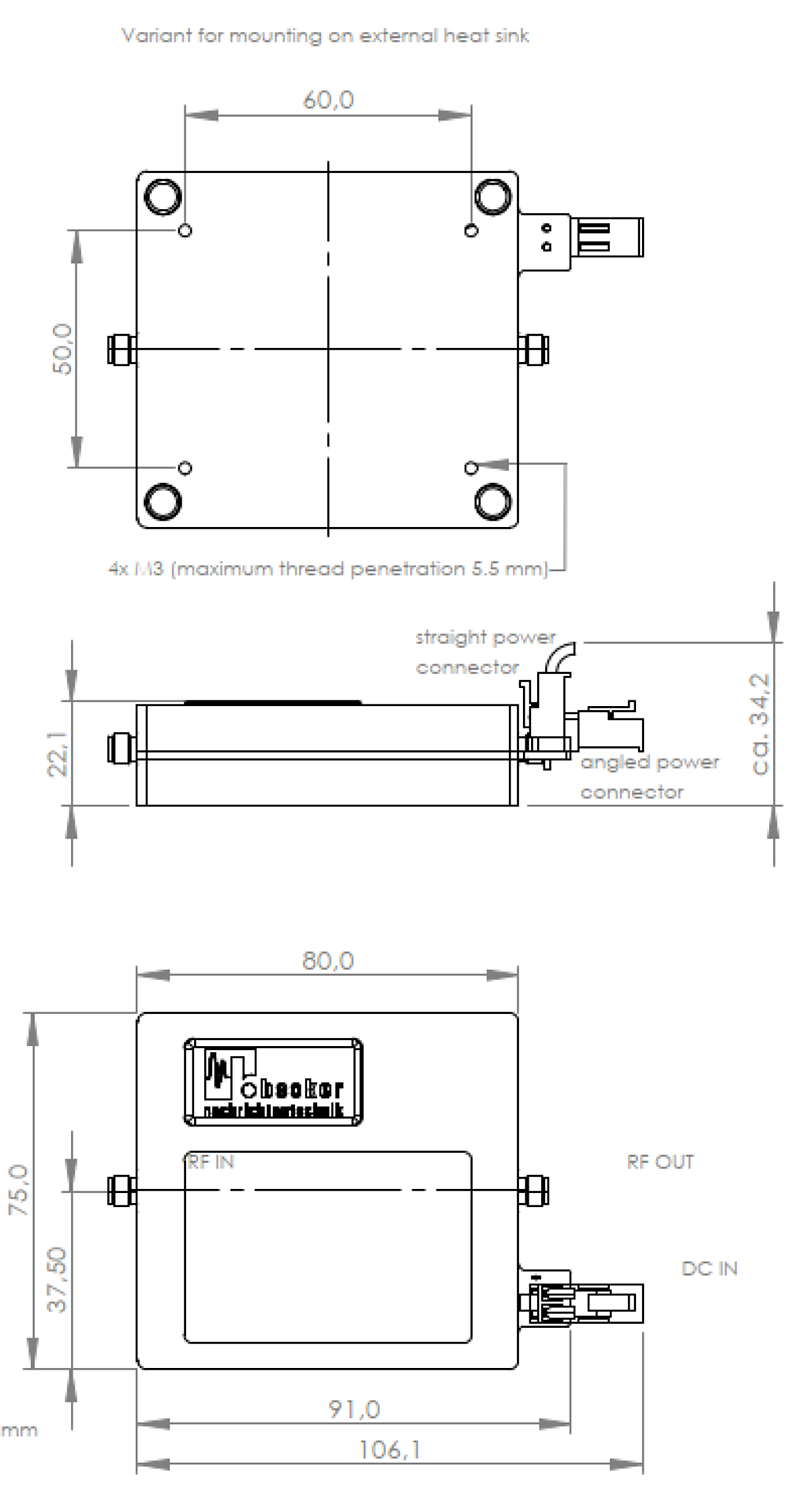

尺寸（適用於無散熱鰭片版本，供安裝外部散熱器使用）

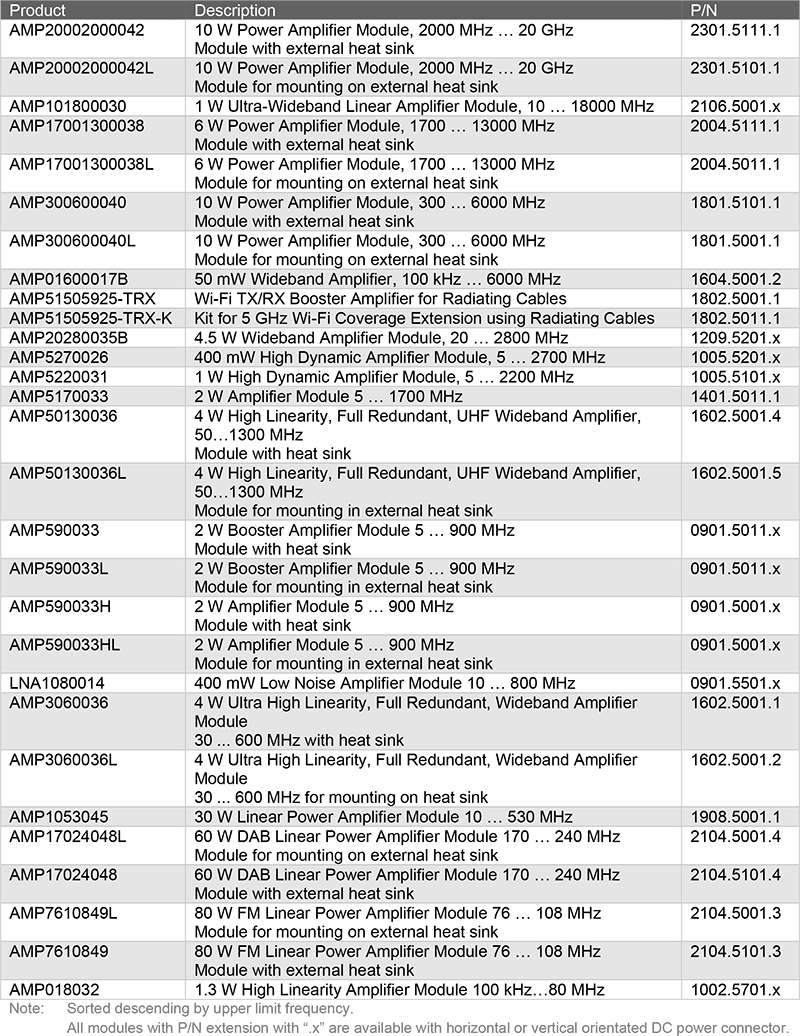

相關產品
