AMP590033 寬頻功率放大器模組
推挽式寬頻設計，高線性、強功率，支援 5~900 MHz 專業應用

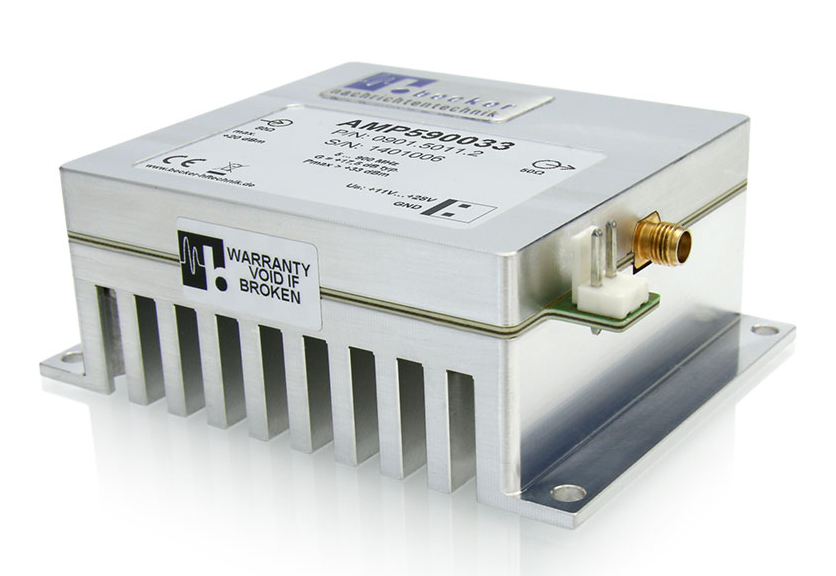

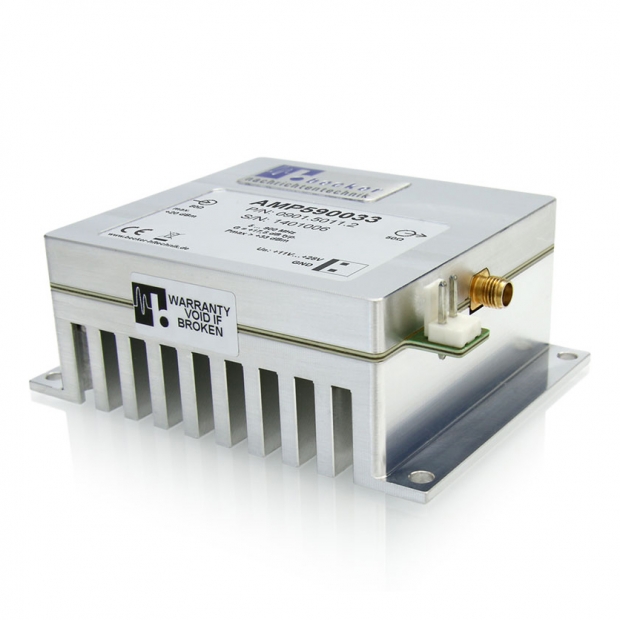

AMP590033 為 Becker推出之小型化功率放大器模組，採用 50 歐姆架構設計，適用於各類專業通訊與量測應用場域，模組具備堅固之電氣與機構設計，可於高頻環境中提供長時間穩定運作；支援涵蓋 5 MHz 至 900 MHz 的寬頻範圍，適用於多種頻段訊號處理，內建濾波器與低雜訊穩壓電源，具備高雜散訊號抑制能力，可有效維持訊號純度與系統整體效能。
放大器模組設有反接保護電路，可防止安裝錯誤造成損壞；供電狀態可透過LED 指示燈即時監控，提升現場操作安全性與可視性；支援寬範圍直流電壓輸入，提升系統整合彈性；外觀設計可選擇內建散熱鰭片版本，或採用無鰭片配置以供安裝於外部散熱器。
產品特點
- 輸出功率達 +34 dBm（典型值），適用於需高功率輸出應用
- 高三階交調輸出點（OIP3）達 +49 dBm（典型值），適合高線性需求場合
- 輸出端對 開路與短路負載具備穩定容忍性
- 支援寬範圍直流電壓輸入，便於整合於各類電源系統
- 配備供電狀態 LED 指示燈，利於現場安裝與維護
- 具備電源反接保護設計，避免因接線錯誤導致損壞
應用領域
- VHF／UHF 發射器
- 功率放大器驅動模組（PA Driver Amplifier）
- ISM（工業、科學、醫療）頻段應用
- 實驗室用量測設備
- 射頻測試儀器與自動化測試系統
推挽式架構技術
此放大器模組內部寬頻放大級採用推挽式架構（Push-Pull Technology）設計，可提供高線性性能與寬頻操作能力；相較於傳統單級放大器架構，推挽技術具備更佳的線性度與功率效率，可顯著降低熱能產生，有助於降低冷卻成本並延長模組使用壽命。
專業特性
具備高第三階交調點（IP3）性能，使此放大器模組適用於專業接收系統應用場景，在同時接收強訊號與微弱射頻訊號的情境下，仍能維持無失真放大特性，適用於高動態範圍通訊環境。
不匹配容忍性
模組採用具高餘裕設計的功率晶體，具備對反向功率的高度容忍能力。即使輸出端接入未匹配負載（如開路或短路狀態），模組仍可穩定運作，避免損壞，提升現場部署安全性與可靠性。
堅固機構設計
模組封裝採用精密銑削鋁殼，能有效防止機械性損壞，並提供高效電磁干擾屏蔽（EMI Shielding）效果，有效阻隔來自環境的雜散射頻訊號干擾，保障訊號品質穩定。
直流埠方向選擇
模組提供橫向與垂直兩種直流接頭方向選擇，方便依據客戶端機構配置進行整合，可靈活規劃最佳化電源佈線路徑，提升整體系統組裝效率與穩定性。

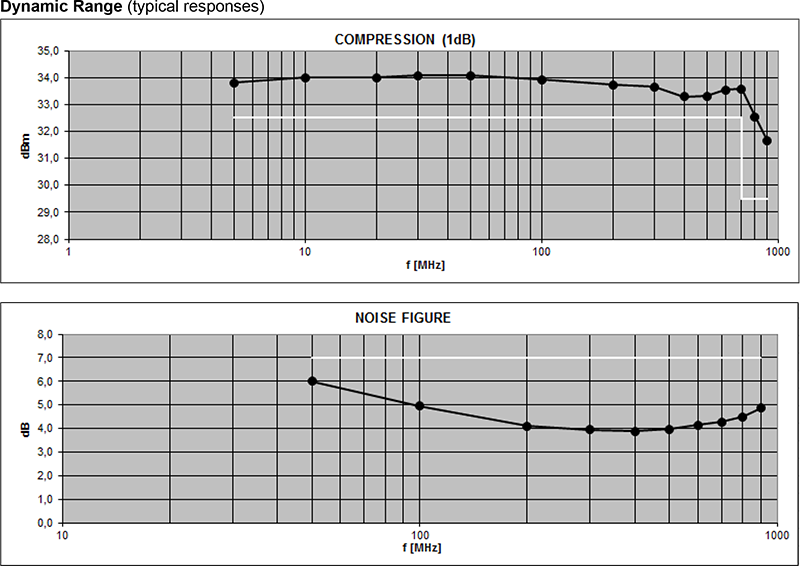

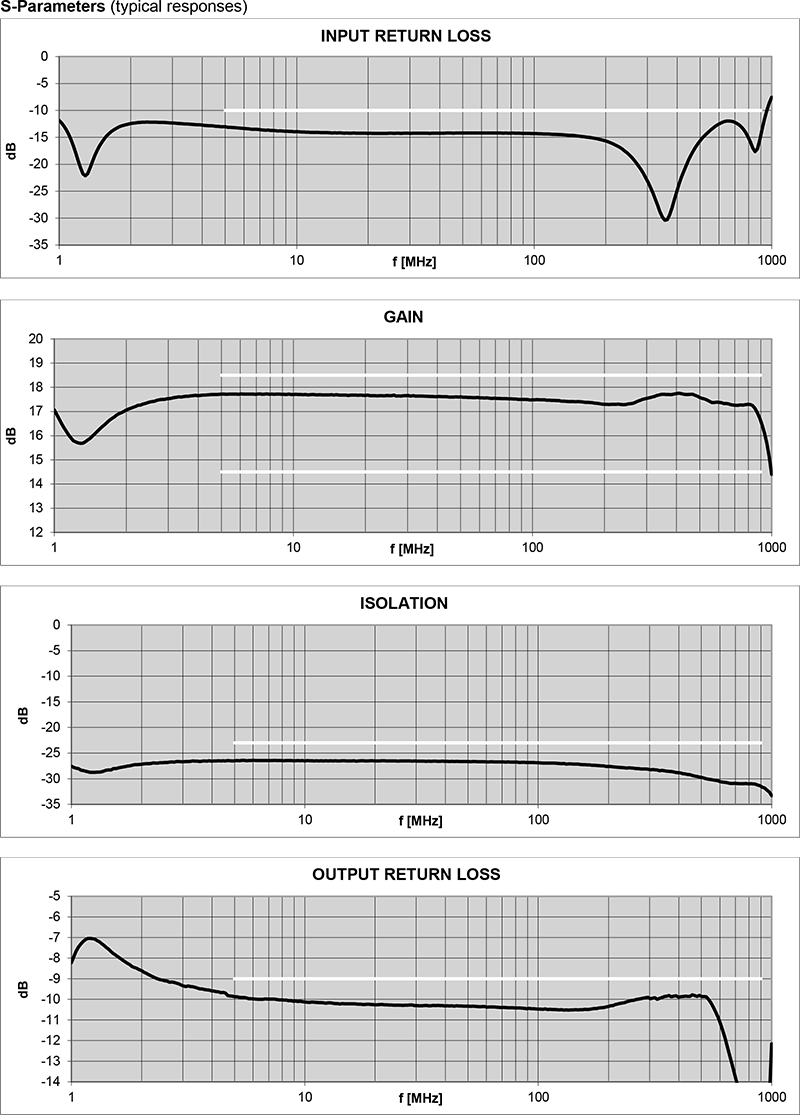

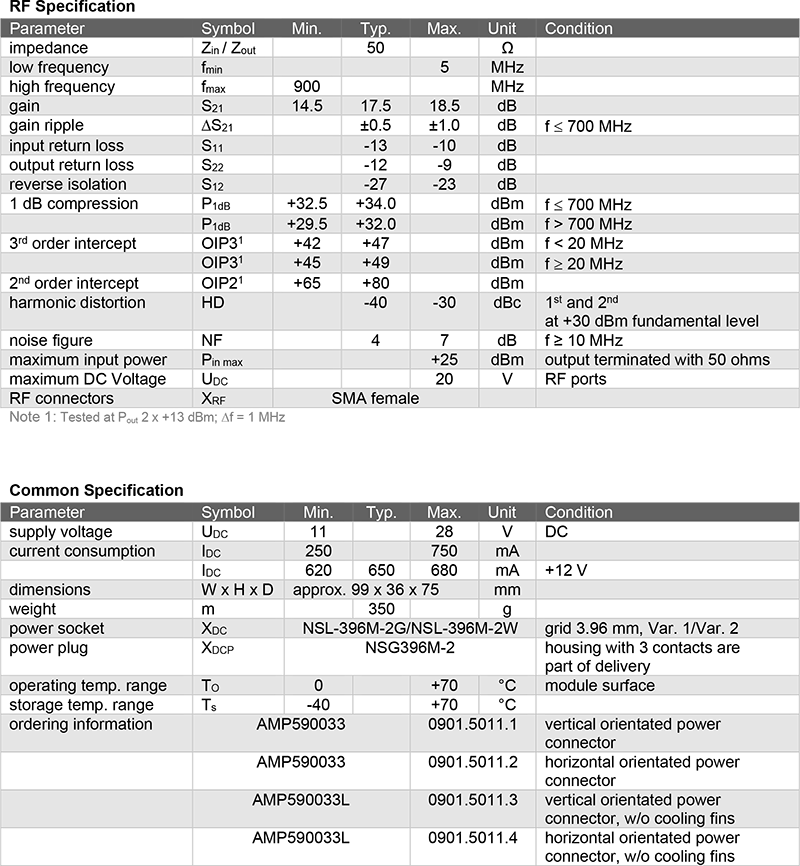

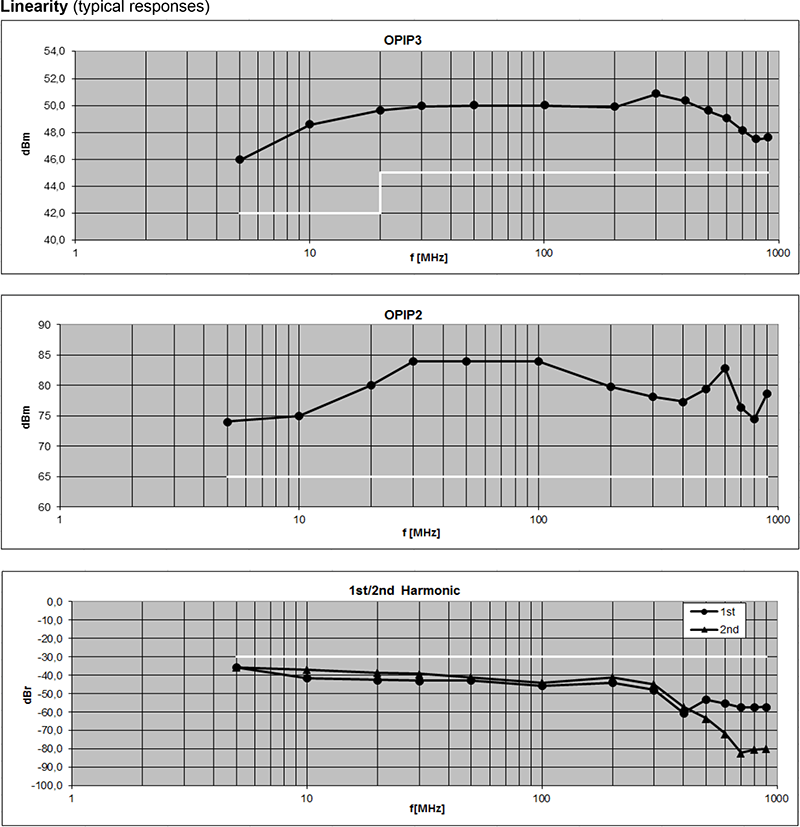

技術規格
效能
尺寸
尺寸（適用於無散熱鰭片版本，供安裝外部散熱器使用）

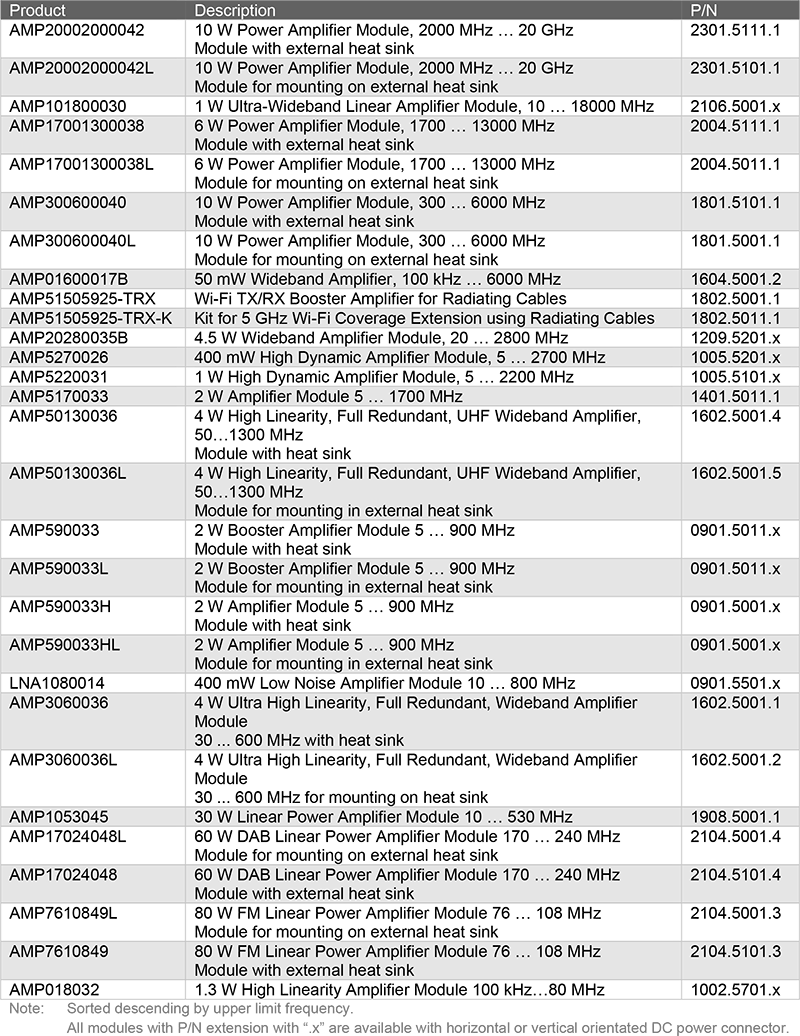

相關產品
