AMP5220031 高動態放大器模組 (1W, 5~2200 MHz)

高線性 × 推挽式架構 × 全頻段穩定輸出

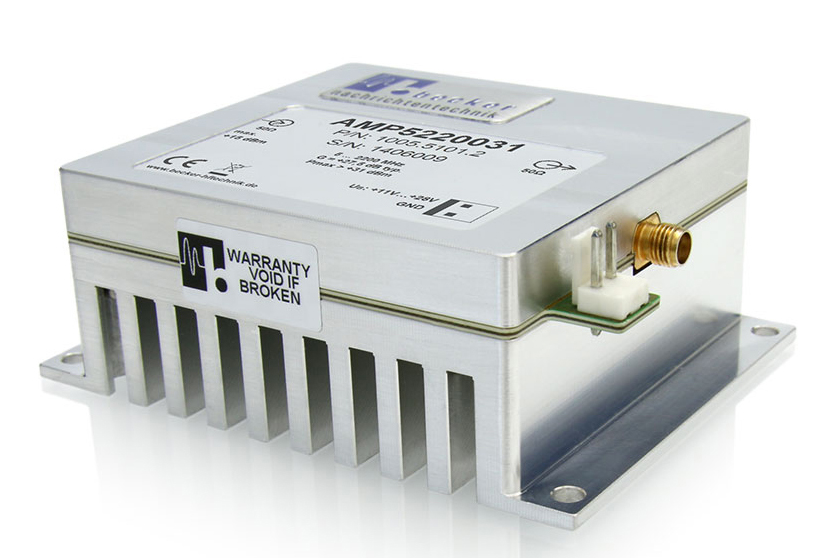

AMP5220031 為 Becker 所推出之小型化放大器模組，採用 50 ohm 技術設計，適用於專業級應用場景。其電氣與機械結構堅固，能提供長時間穩定運作效能，放大器於 5 至 2200 MHz 之多頻段範圍內皆能保持穩定操作特性。

模組內部整合高效能濾波器與低雜訊電壓供應電路，能有效抑制雜散訊號（spurious signal），確保輸出訊號品質穩定清晰，為避免安裝期間發生損壞情況，模組設計具備反向極性保護功能，可在輸入極性接反時自動保護系統元件。

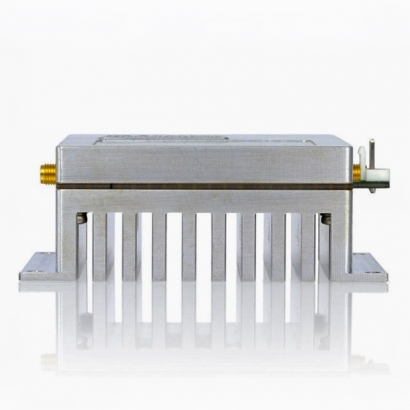

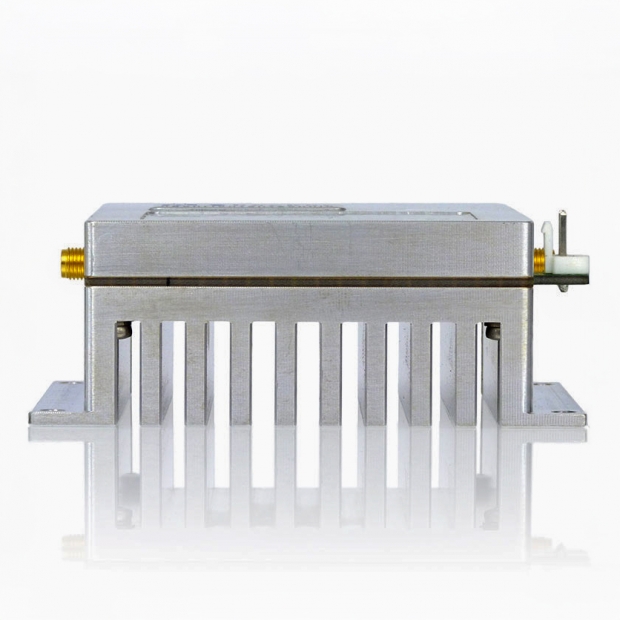

此外，模組支援寬範圍直流電壓供應，更具備LED 電源狀態顯示功能，能即時判斷供電狀態，提升安裝與維護效率。模組本體亦整合高效散熱片結構，確保在高輸出功率條件下仍可穩定運作，延長使用壽命。

此模組採用推挽式（Push-Pull）寬頻放大架構設計，使放大器具備高線性特性與寬頻操作能力。與單級放大器相比，推挽式技術可提供更佳的功率效率與較低的熱產生量，有助於降低冷卻成本，並有效延長放大器使用壽命。

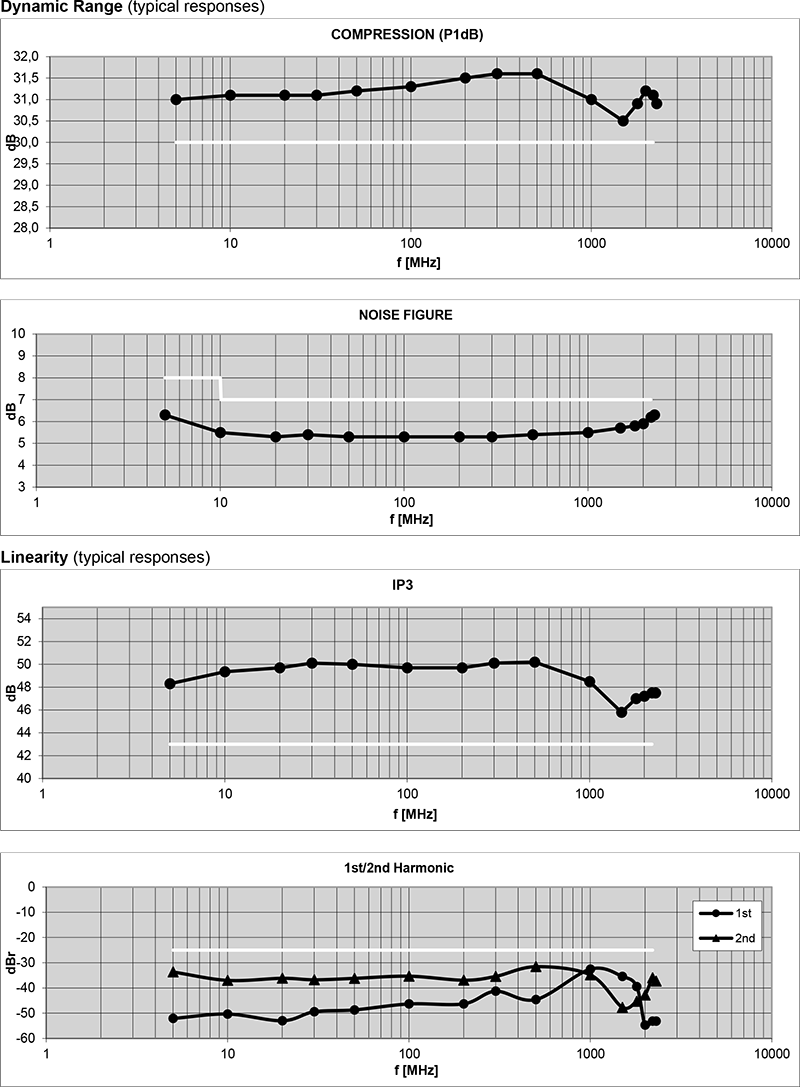

此模組具備高三階交調點（IP3）性能，特別適用於需同時處理微弱射頻訊號與強訊號的專業接收系統應用情境，能在不產生失真效應下穩定放大訊號；其輸入端內建高通濾波器（High Pass Filter），可有效抑制極低頻（VLF）與高頻（HF）雜訊，確保輸入訊號清晰穩定。

模組採用具高電氣餘量設計的功率晶體（Power Transistor），可有效承受反向功率負載，即使輸出端出現非匹配情況，亦能維持穩定運作，對於開路或短路輸出狀況皆具高容忍度，進一步提升模組的耐用性與可靠性。

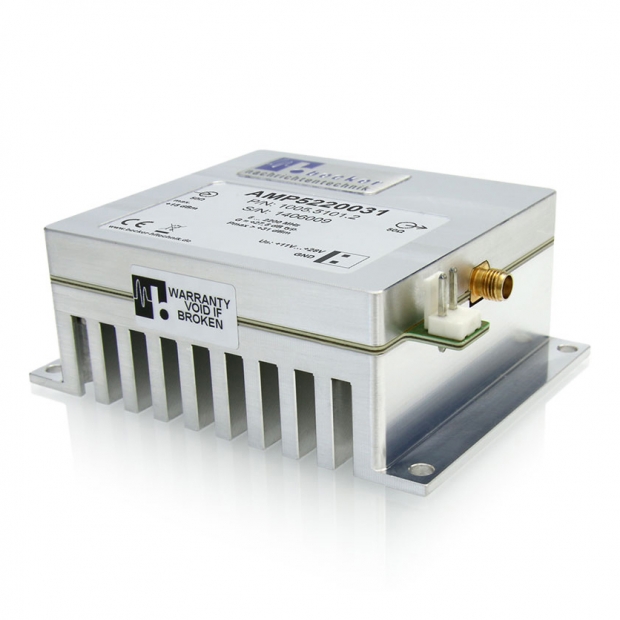

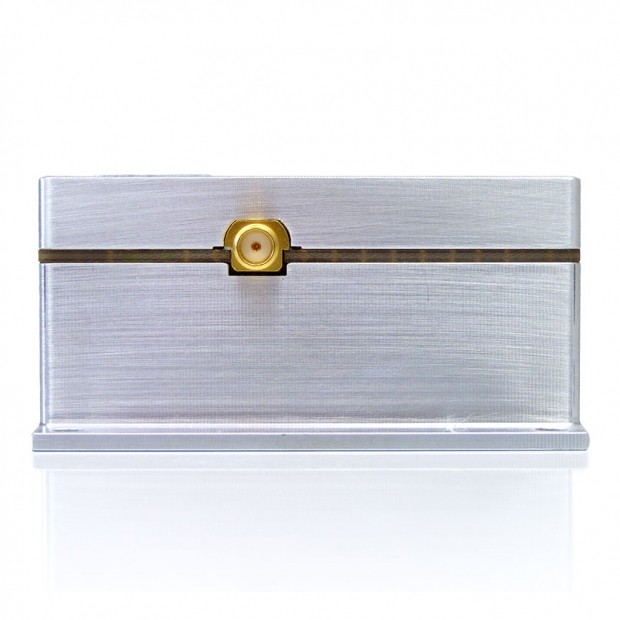

放大器模組封裝於經 CNC 加工的鋁合金機殼中，可提供電路與結構完整防護，同時具備優異的電磁干擾遮蔽效果（EMI Shielding），可有效阻隔來自外部射頻訊號的干擾，確保系統穩定性與訊號純淨度。

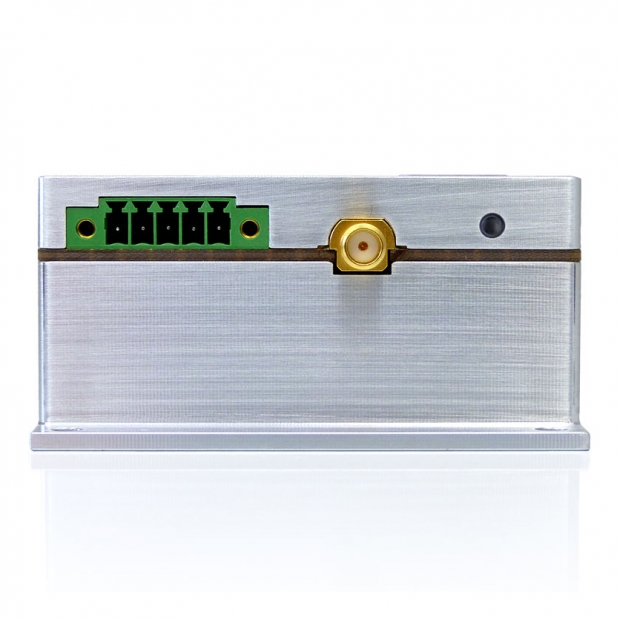

為配合客戶端不同的機構設計需求，此模組提供直流電源插座橫向或直向排列的版本，可彈性對應整機佈線方向，實現最佳化的直流供電線材配置與機構整合效率。
