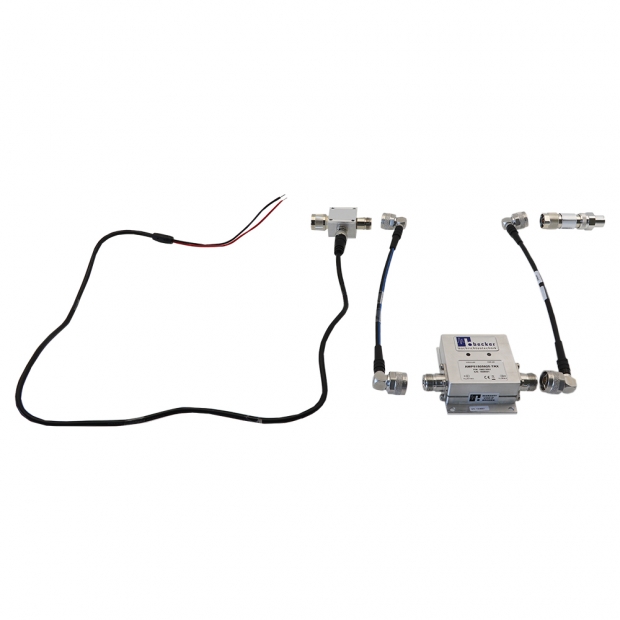

AMP51505925-TRX-K
5 GHz Wi-Fi 覆蓋延伸套件

雙向 20 dB 增益，補償輻射電纜損耗，擴展 5GHz 無線涵蓋

AMP51505925-TRX-K 為一組專為 Wi-Fi 涵蓋延伸應用設計的完整套件，可簡易建構基於輻射電纜的 5 GHz 無線網路系統，該套件適合快速部署於長距離、高遮蔽的場域中，提供穩定連續的 5 GHz 訊號覆蓋。

隨著越來越多 Wi-Fi 裝置從 2.4 GHz 頻段遷移至 5 GHz 頻段，以提升頻寬並降低干擾，無線網路系統在高頻傳輸環境中所面臨的覆蓋挑戰也隨之增加；在實際應用中，例如高天花板倉儲空間，輻射電纜（Radiating Cable）為首選之天線型態，其具備良好的空間輻射特性，能在結構複雜、遮蔽嚴重的場域中提供穩定而均勻的 Wi-Fi 訊號覆蓋，特別適用於存在大量鋼構、貨架與金屬材質的環境中。

然而，在 5 GHz 頻段下，由於頻率提高，輻射電纜的縱向衰減明顯上升，導致單段可用線長受限，影響涵蓋範圍與系統彈性，針對此技術瓶頸，採用 Becker 所推出之雙向 Wi-Fi 發送/接收放大器（Wi-Fi Booster）後，可有效克服傳輸損耗問題，使多段輻射電纜得以共用單一 Wi-Fi 存取點（AP），延伸涵蓋距離並降低設備數量與安裝成本。

實務驗證顯示，搭配此放大器模組後，自單一 Wi-Fi AP 延伸之輻射電纜長度，甚至可超越未使用放大器的 2.4 GHz 系統所能達成的覆蓋距離，有效解決 5 GHz 系統在長距離佈線中的能量衰減問題。

功能特色

完整 Wi-Fi 涵蓋延伸套件，包含放大器、DC 供電模組與終端負載單元
支援最多 5 段輻射電纜延伸，由單一 AP 擴展多路涵蓋
雙向增益設計，補償縱向傳輸損耗
安裝快速簡便，適用牆面、機架或空間受限環境
內建 LED 指示燈，顯示電源狀態與放大器過載情況

適用場域

鐵道與道路隧道之 5 GHz Wi-Fi 系統部署
高天花倉儲空間中長距離涵蓋補償
金屬遮蔽嚴重之辦公大樓內部訊號延伸
各類支援 Wi-Fi 802.11 a/g/n/ac/ax 協定之無線系統

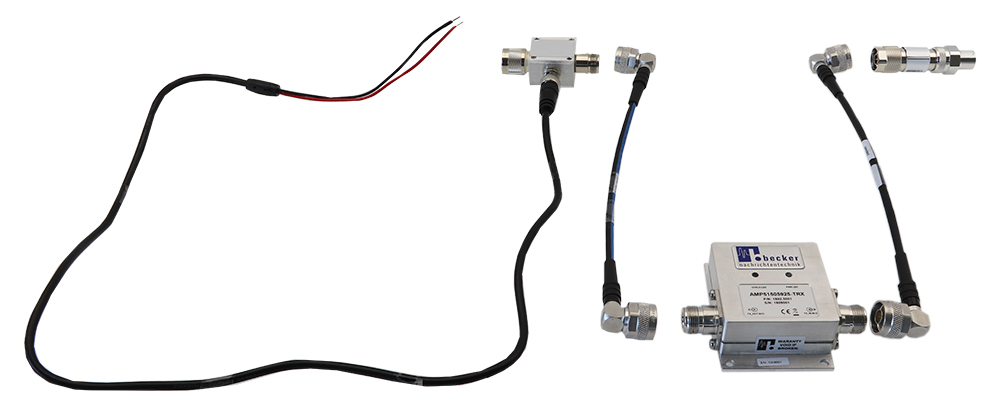

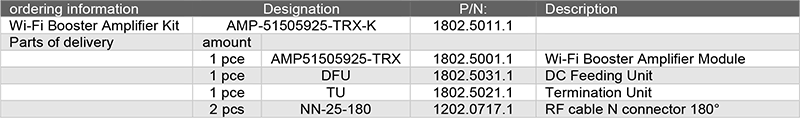

套件內容

AMP51505925-TRX-K 套件為一完整輻射電纜 Wi-Fi 涵蓋延伸解決方案，內容包含：

一組直流供電模組 DFU（DC Feeding Unit），安裝於輻射電纜前端
一組 Wi-Fi 發送/接收放大器 AMP51505925-TRX，用於訊號增益補償
兩條 RF 射頻電纜（長度 25 cm、N 型接頭、180° 對稱排列），供放大器固定於牆面安裝使用
一組終端模組 TU（Termination Unit），安裝於輻射電纜末端

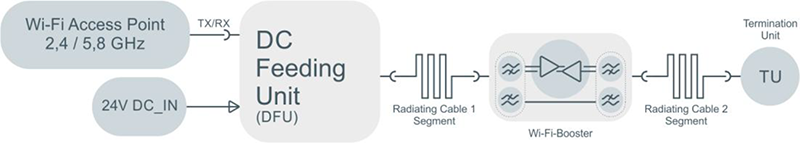

放大器由 DFU 提供 24 V DC虛擬供電（Phantom Power），無需額外電源線；TU 終端模組內建 DC 阻隔電路，可防止虛擬電壓傳輸至終端，並提供 50 ohms 終端匹配，有效抑制駐波效應與反射，維持系統穩定傳輸效能。

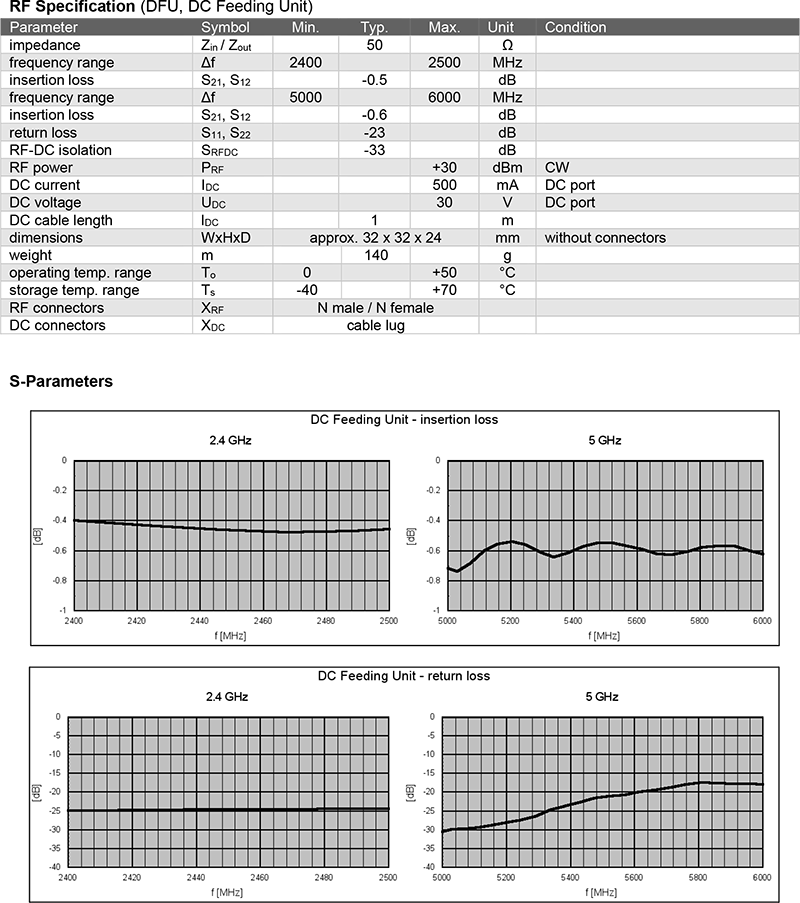

直流供電模組（DFU）

DFU 為 AMP51505925-TRX 提供 24 V 虛擬直流電力，透過 RF 埠供電並轉送至放大器模組，支援最多 4 組 Wi-Fi 放大器串接，可延伸 最多 5 段輻射電纜段，大幅提升涵蓋彈性與部署效率，該模組設計可直接安裝於輻射電纜前端 N 型母接頭上，簡化現場安裝流程。

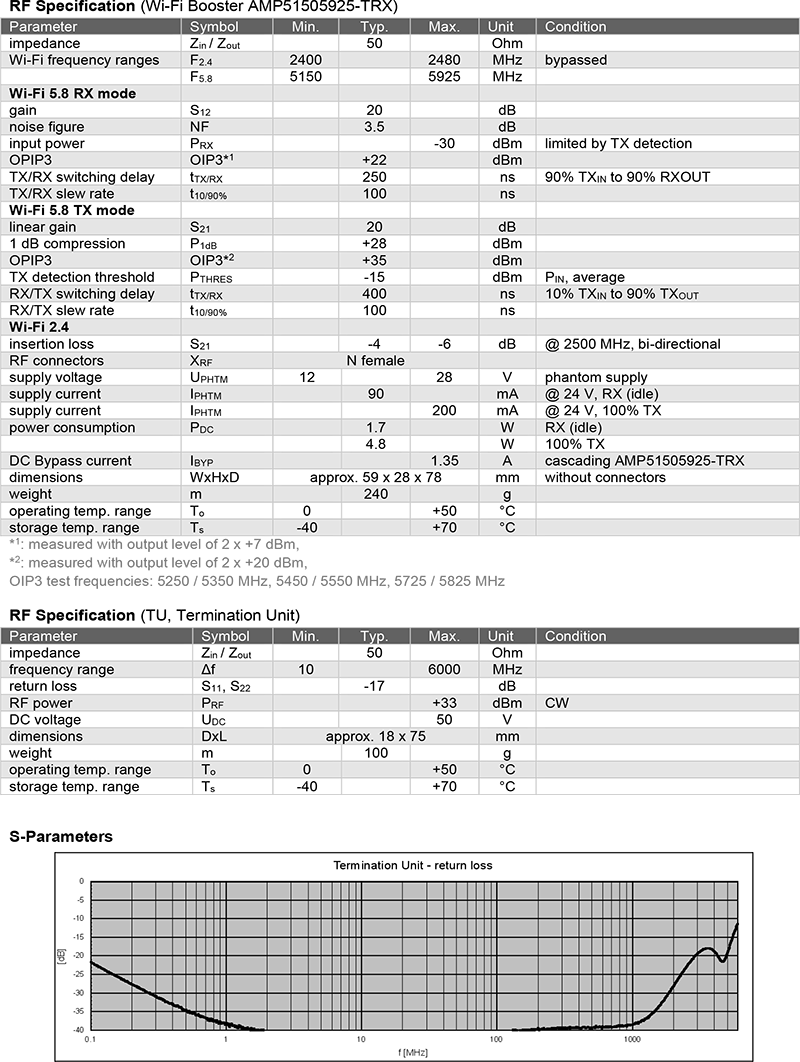

Wi-Fi 放大器（AMP51505925-TRX）

AMP51505925-TRX 為一雙向 RF 增益模組，在接收（RX）與發送（TX）方向均提供典型 20 dB 增益，用以補償輻射電纜因距離造成之縱向訊號衰減；在實際應用中，為支援高階調變模式（Modulation Scheme）所需之訊號品質，任一段輻射電纜上的最小功率建議維持在 0 dBm，使用 Eupen RMC12-CH 輻射電纜時，單一放大器可驅動約 80 公尺電纜段，確保每一節點的訊號強度符合 Wi-Fi 標準要求。

當從 Wi-Fi 存取點輸出的 RF 平均功率衰減至 0 dBm 時，需首次引入此放大器模組以進行補償。

套件中另附 兩條 25 公分 N 型射頻電纜，具備 180° 對稱接頭配置，適合將放大器模組固定於牆面安裝，提升空間配置彈性與整線便利性。

終端模組（TU）

TU 模組具備內建 DC 阻斷電路（DC Blocker），防止來自 DFU 的虛擬電壓進入終端器，避免 DC 電流傳導至終端而產生系統誤差或耗損；TU 提供 精確 50 ohms 終端匹配，安裝於最後一段輻射電纜末端，有效消除駐波反射與干擾，提升整體 Wi-Fi 傳輸穩定性與效能完整性。
