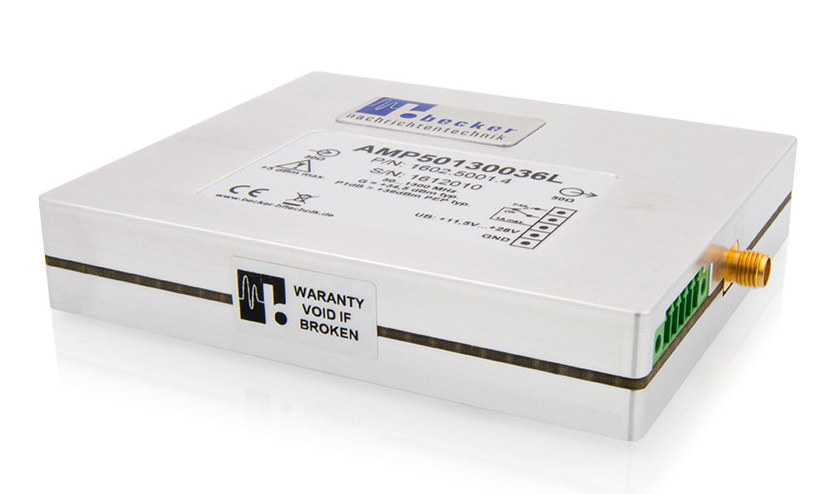

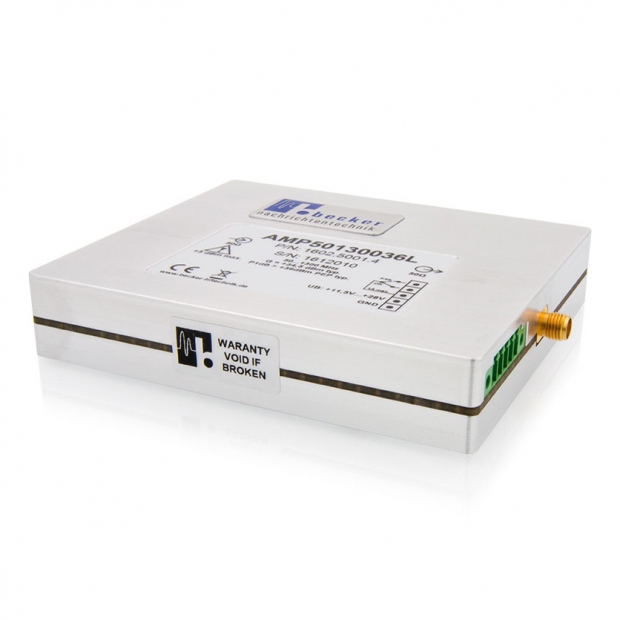

AMP50130036L
高線性、全備援、UHF 寬頻放大器模組

雙備援 × 高線性 × 全頻段穩定增益

AMP50130036L 為一款小型化高動態範圍的 UHF 寬頻放大器模組，設計上專為多訊號平行處理應用所打造，特別適用於對鄰近頻道抑制（Adjacent Channel Suppression）具高度要求的無線通訊與廣播系統。

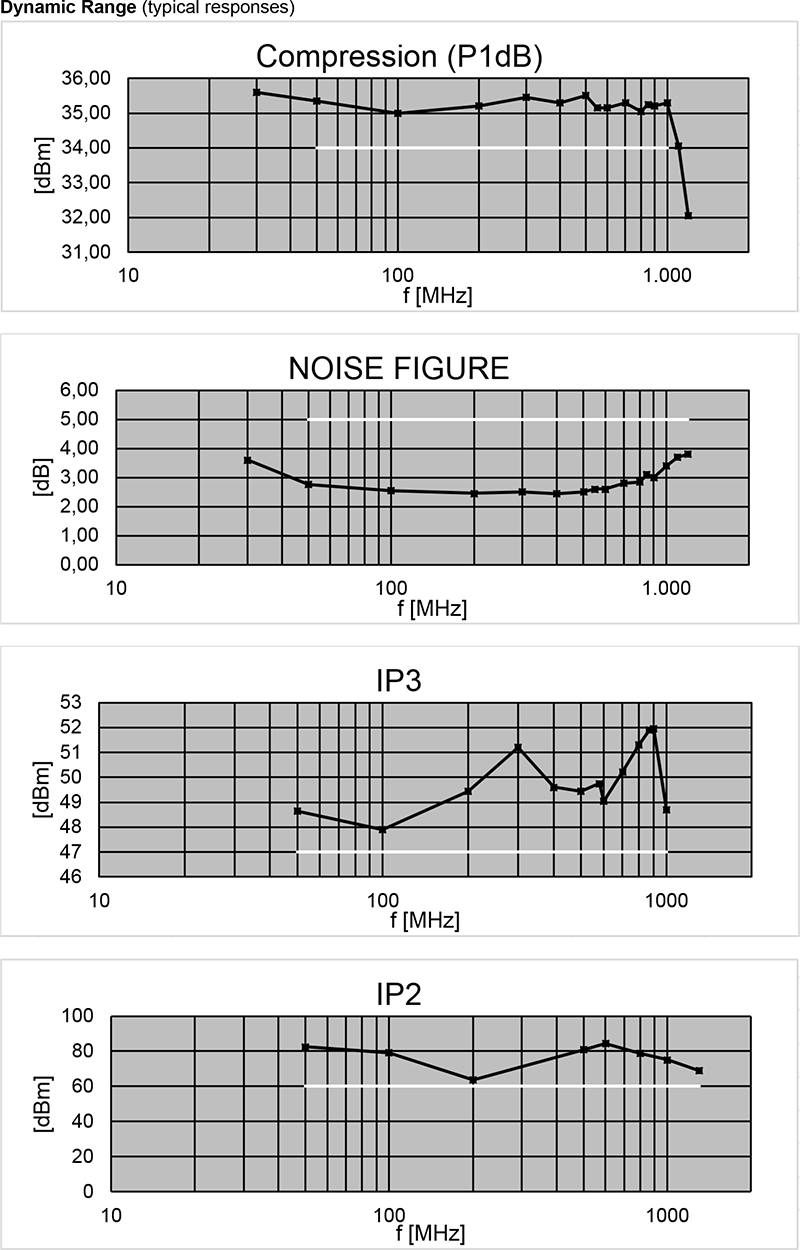

此模組具備低雜訊指數（Noise Figure）與高輸出線性度的特性，能在多訊號干擾環境中維持穩定訊號增益，並支援最大峰值輸出功率達 +36 dBm（4W），適用於需要寬頻覆蓋與高功率傳輸穩定性的應用場景。

為確保長時間運作下的穩定性與可靠性，AMP50130036L 採用全備援架構設計，其電源與放大器級（Amplifier Stage）皆為雙路配置，並具備自我故障隔離機制；即使部分功能模組發生異常，也不會導致整體功能喪失，可維持模組不中斷運作；此設計特別適合應用於要求全年無休、不中斷運作的任務關鍵型系統，如軍規通訊、緊急廣播、航太測控或多路訊號同步轉發系統，能有效提升系統整體可靠度、容錯能力與訊號穩定性。

產品特點

高線性度
峰值功率：+36 dBm（典型值）
對開路 / 短路具穩定保護能力

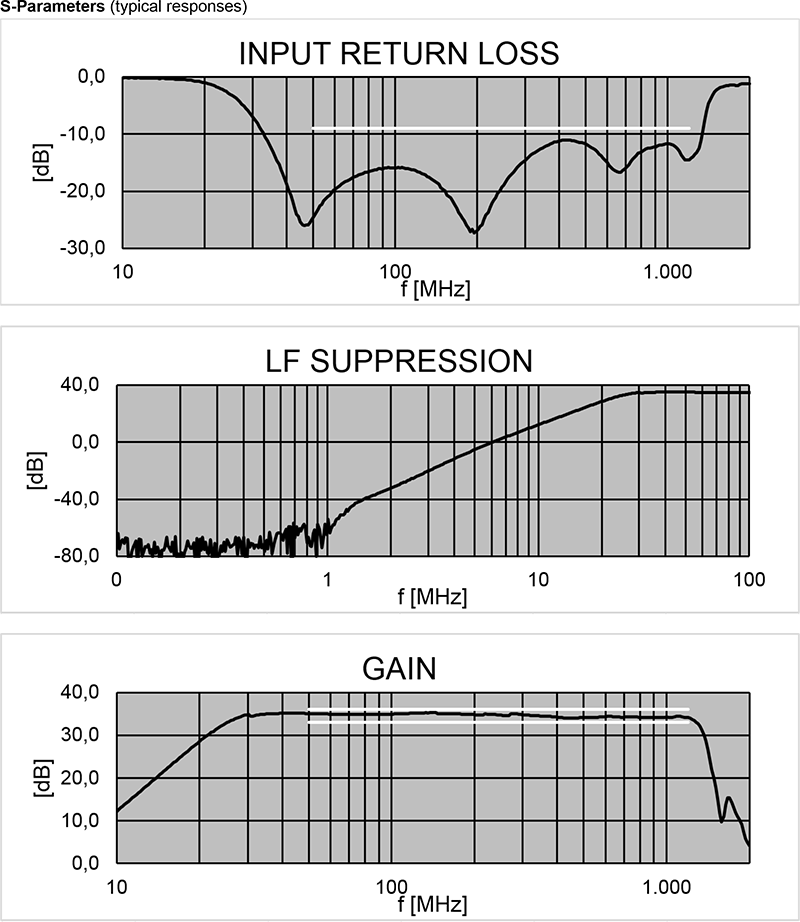

具 VLF（Very Low Frequency）抑制功能
光學供電與狀態顯示
寬電壓供應範圍：11.5 V～28 V
備援架構，具失效保護能力
反向極性保護
狀態監控接點（浮接型）

應用場景

FM 廣播、IBOC 數位廣播、CATV、有線電視、DVB-T 地面數位電視
LTE 頻段 BD20 / BD28、EGSM
ISM434、ISM868 工業、科學與醫療頻段
無線麥克風系統
入耳式監聽系統（In-Ear Monitoring）

高可靠性說明

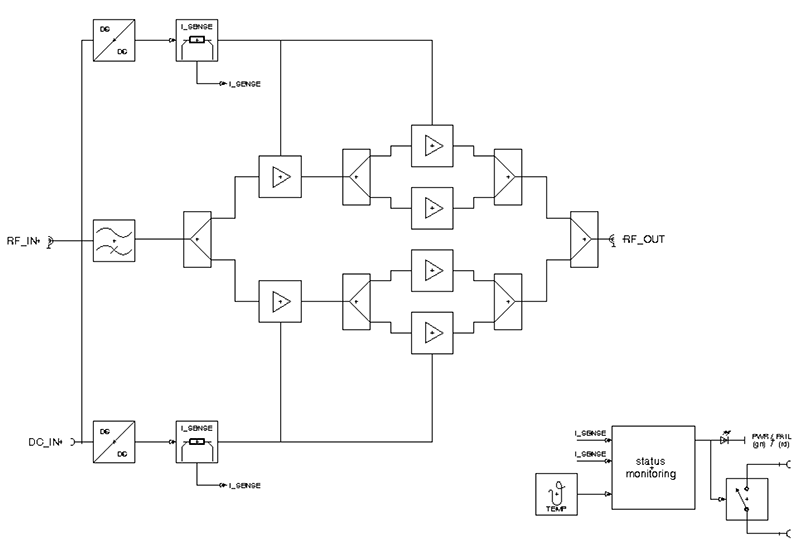

AMP50130036L 採用電源與放大器級雙備援設計，所有關鍵元件均具雙重路徑配置，即使任一子系統出現異常，也不影響整體功能運作，可持續維持穩定輸出與不中斷的訊號傳輸，大幅提升系統運行的可靠度與容錯能力；此設計特別適用於關鍵通訊節點、廣播傳輸平台、無線重送設備與全天候運行系統，能有效降低因單點故障導致整體服務中斷的風險。

堅固結構設計

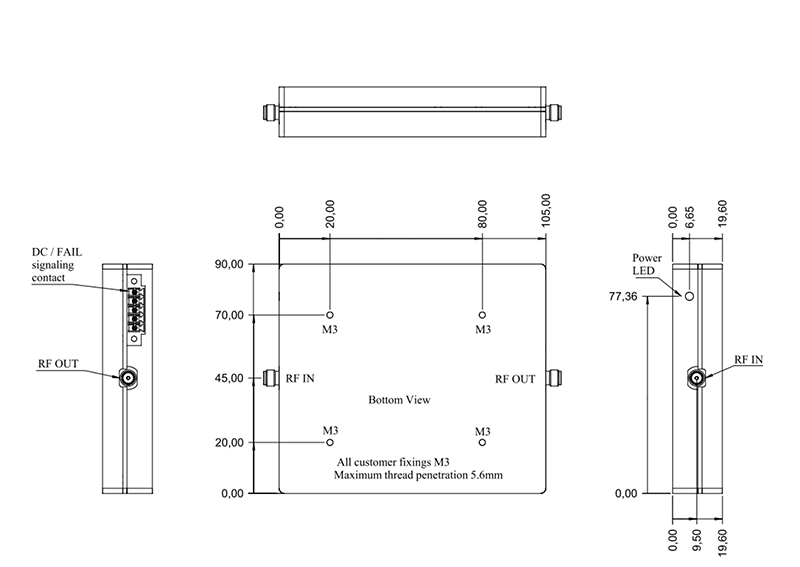

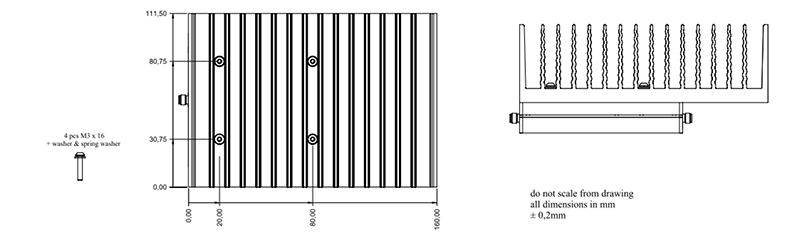

此模組採用鋁合金 CNC 銑削一體成型機殼，具高機械強度與抗震能力，可有效保護內部射頻電路於嚴苛環境下穩定運作；外殼同時設有標準化安裝孔位，便於整合於散熱底板或系統機櫃，適用於高熱負載條件下的長時間運行場景；其結構強度與熱傳導設計可確保模組具備長期穩定、高可靠的機構整合性。

內建自我診斷功能

模組內建溫度感測器與功率放大器級電流監控電路，可即時追蹤運作狀態；當模組溫度或供電電流超出允許範圍時，將透過 LED 指示燈號「FAIL」主動顯示異常狀況；此外，模組亦提供浮接型狀態接點輸出，可連接至遠端監控系統，實現故障訊息彙整、設備聯動警示與中央系統即時狀態整合，提升模組於大型系統架構中的監控可視性與維護效率。
