AMP50130036
高線性度 UHF 寬頻放大器模組
全備援 × 高鄰頻抑制，高動態多訊號應用首選
AMP50130036 小型化高動態範圍 寬頻放大器模組，適用於需具備高鄰頻抑制能力的多訊號應用場景，AMP50130036 擁有優異的動態特性，可同時實現低雜訊指數（NF）與高功率訊號處理能力，峰值功率可達 4W，適用於多種嚴苛射頻環境。
產品特點
- 高線性度，可有效抑制互調與交調失真
- 峰值功率輸出 +36 dBm（typ.），對應多訊號高功率應用需求
- 開路／短路穩定設計，確保訊號輸出端穩定性
- 極低頻（VLF）抑制功能，降低低頻干擾源影響
- 光學供電與狀態指示介面，提供即時監控能力
- 寬輸入電壓範圍（11.5 V～28 V），提升系統整合彈性
- 內建故障保護機制與全備援架構，強化模組可用性
- 支援反向極性保護，避免供電接反導致損壞
- 浮動式狀態訊號接點，可實現遠端設備狀態監測整合
應用領域
- FM、IBOC（In-Band On-Channel）、CATV、有線電視系統、DVB-T
- LTE 頻段 20 / 28、EGSM
- ISM434、ISM868（工業科學醫療頻段）
- 無線麥克風系統
- 入耳式監聽系統（In-Ear Monitoring）
最高可靠性
AMP50130036 採用電源與放大器級 全備援設計，大幅提升整體系統可靠性；即使任一模組發生故障，仍可持續維持放大器功能運作不中斷，有效避免系統全損失風險，特別適用於需高可用性保障之關鍵任務應用。
堅固設計
AMP50130036 採用鋁合金精密銑削外殼，具備優異的結構強度與電磁干擾屏蔽效能，可應對嚴苛環境條件下的長期操作需求；外殼預留散熱片固定孔位，利於整合至具散熱需求之系統架構中。
內建自我監測功能
模組內部搭載自我監控系統（Built-in Test），可即時監測放大器級之工作電流與模組溫度，強化模組穩定性與故障識別能力：
- 當模組溫度或供電電流超出規格範圍時，會透過 LED 指示燈顯示「FAIL」狀態；
- 並提供浮動式切換接點，可供遠端設備進行狀態通報與故障偵測整合。

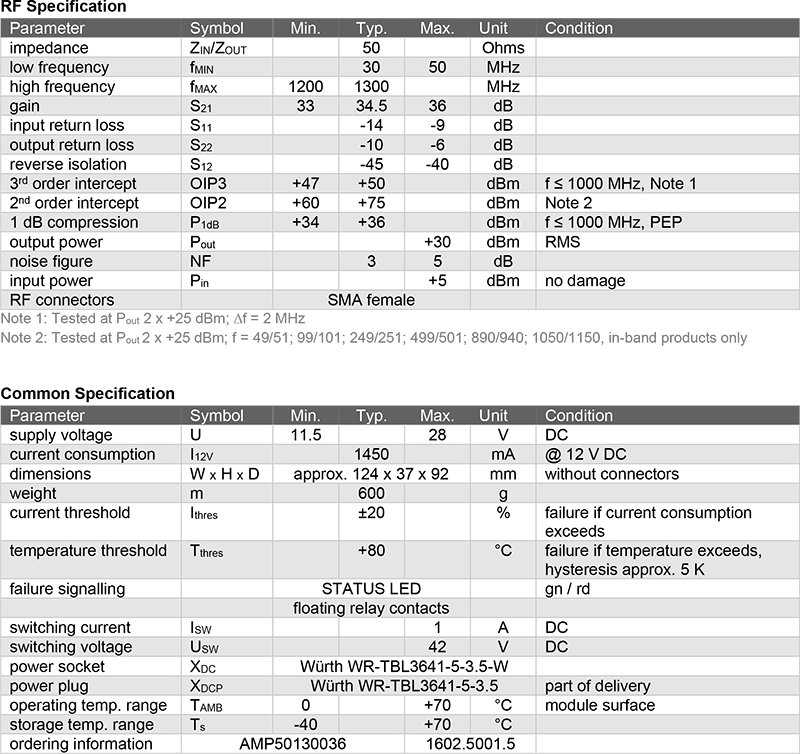

規格

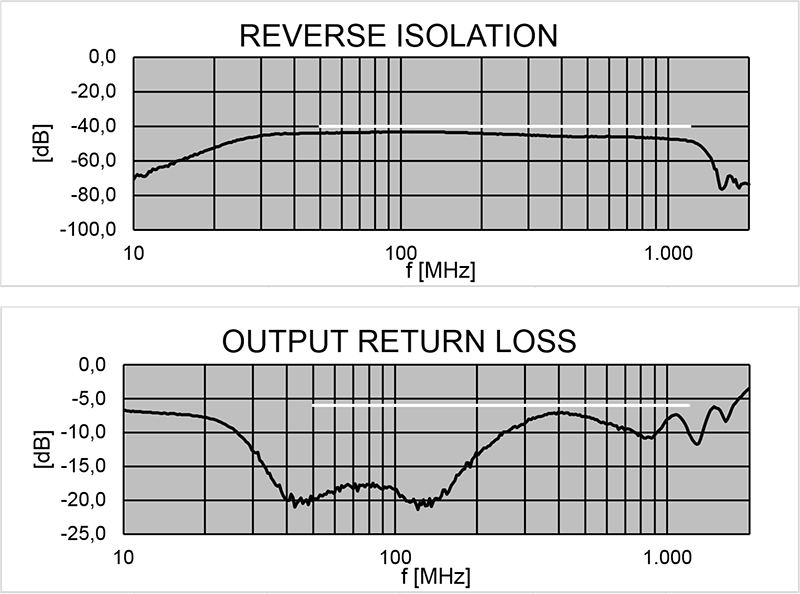

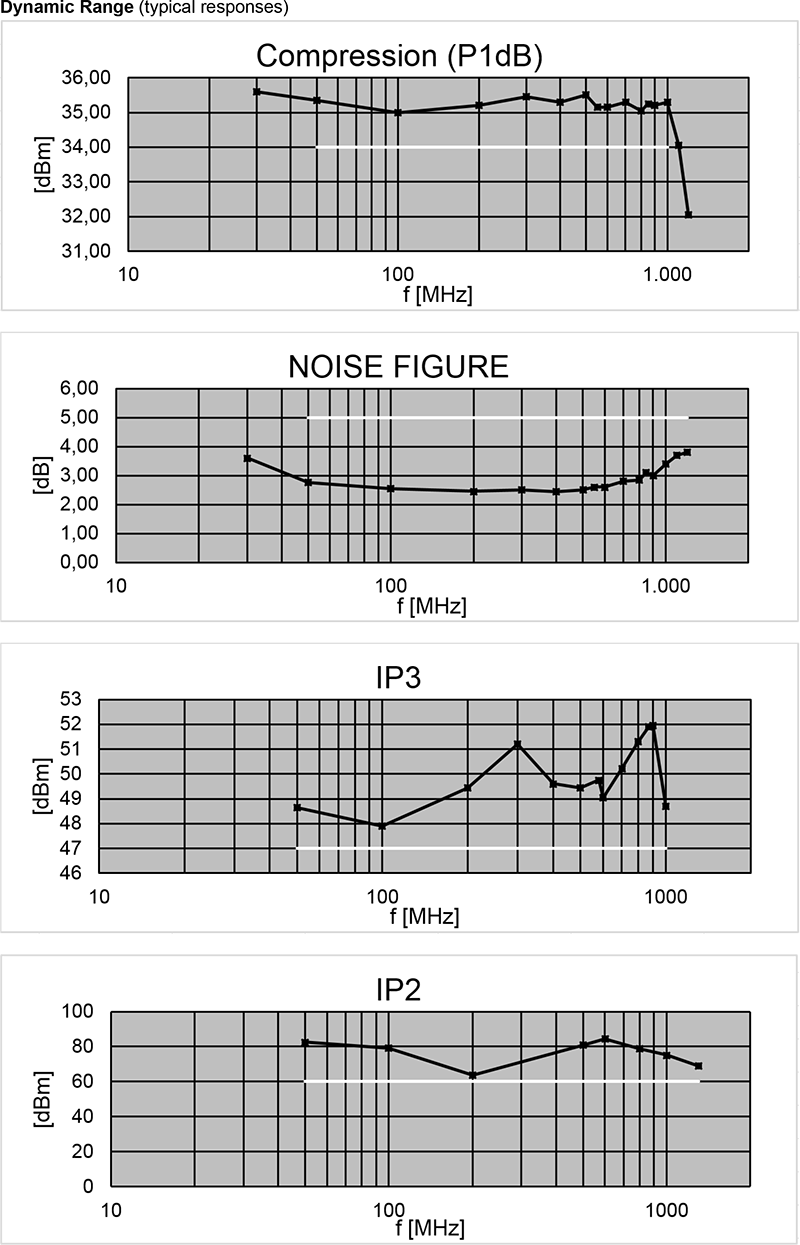

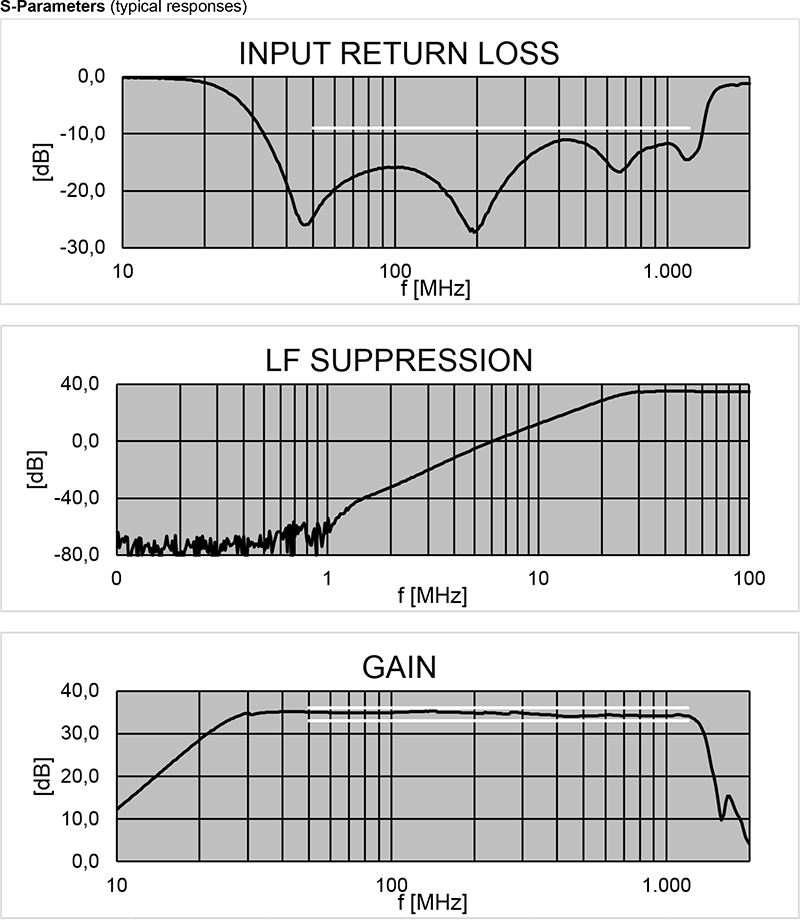

效能

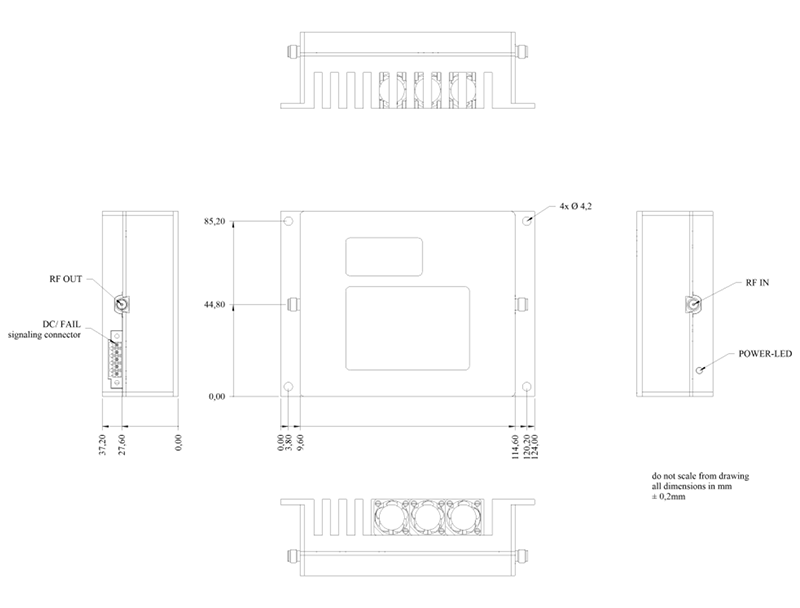

尺寸

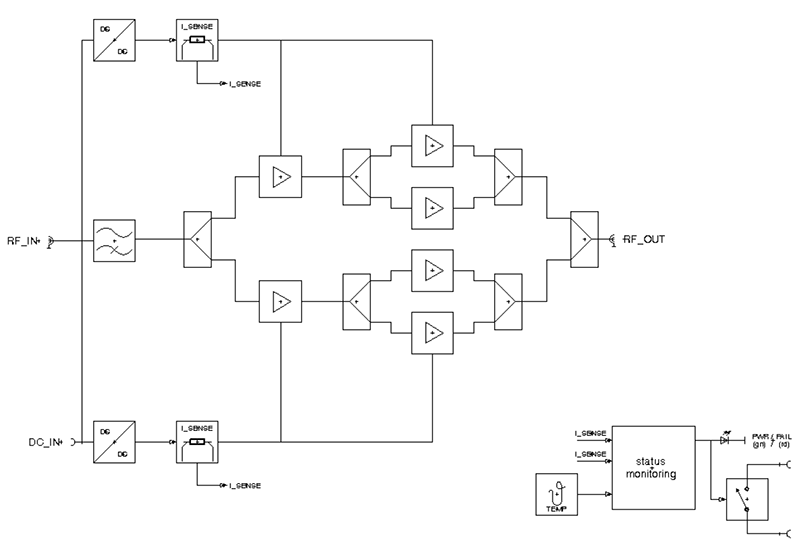

系統架構圖

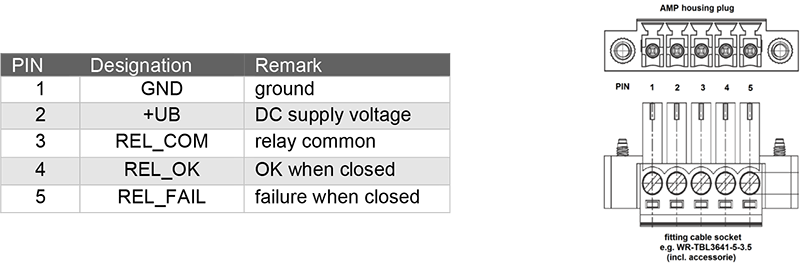

PIN 定義 (供電電壓 / 狀態回報浮動接點)

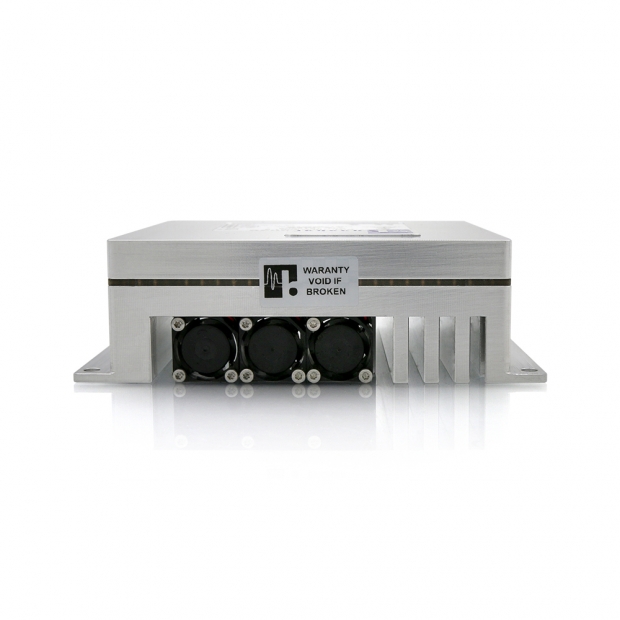

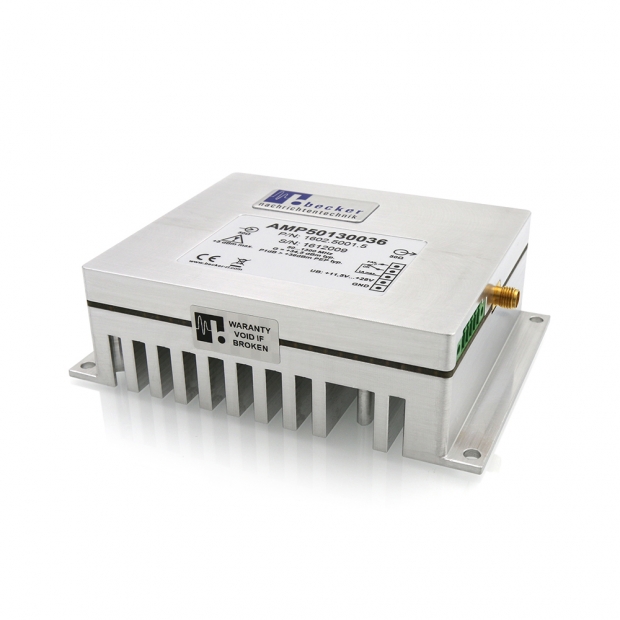

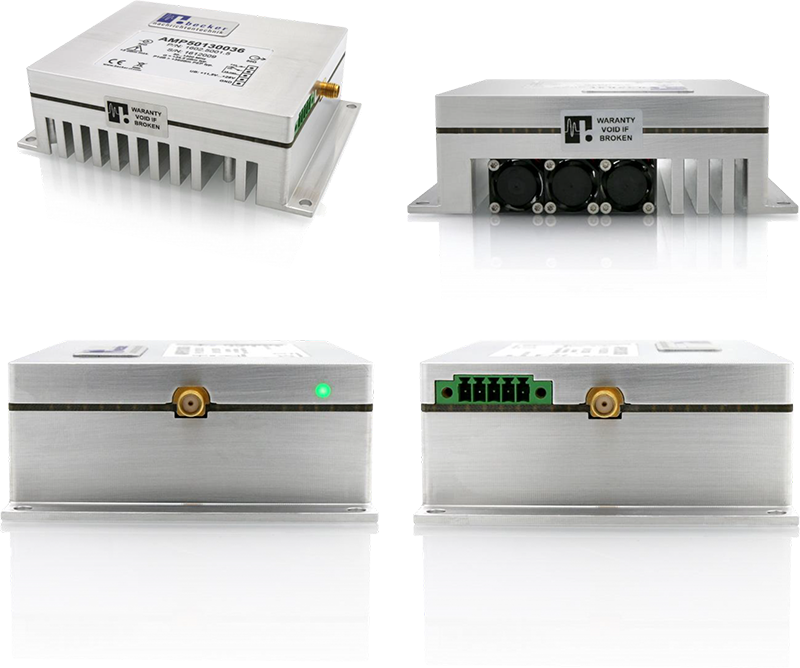

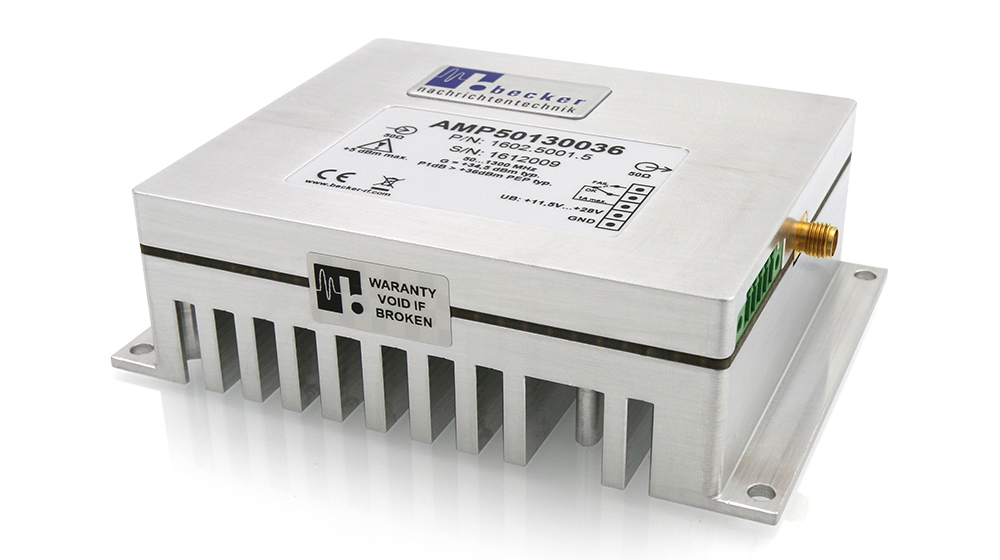

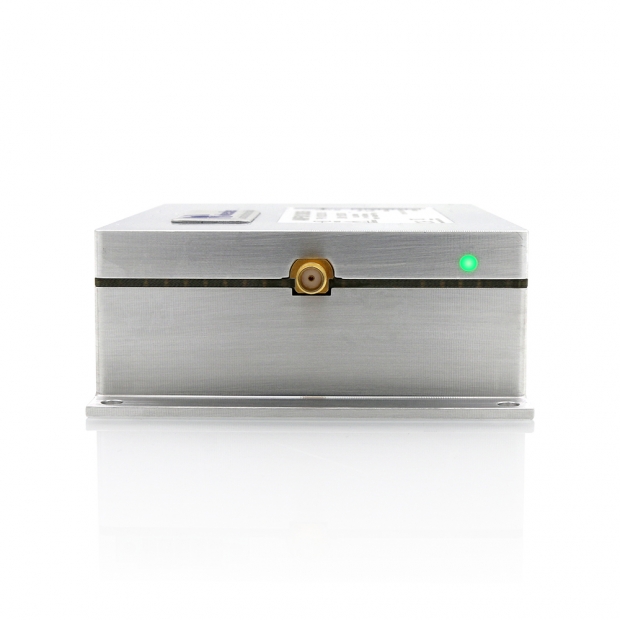

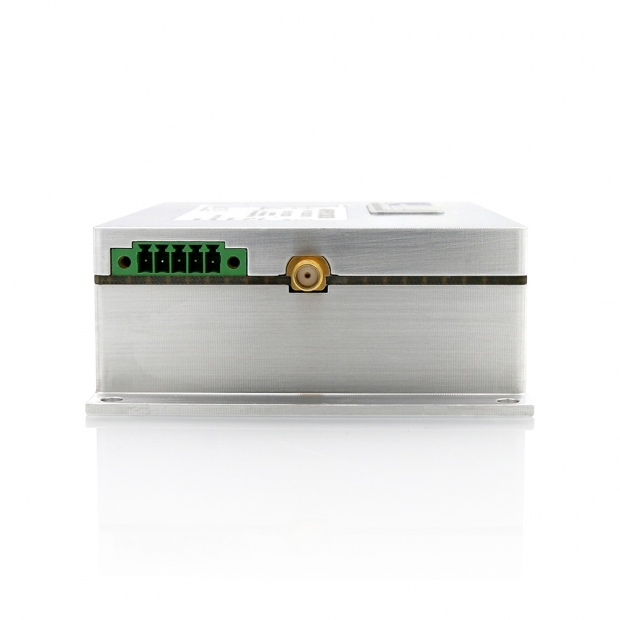

外觀

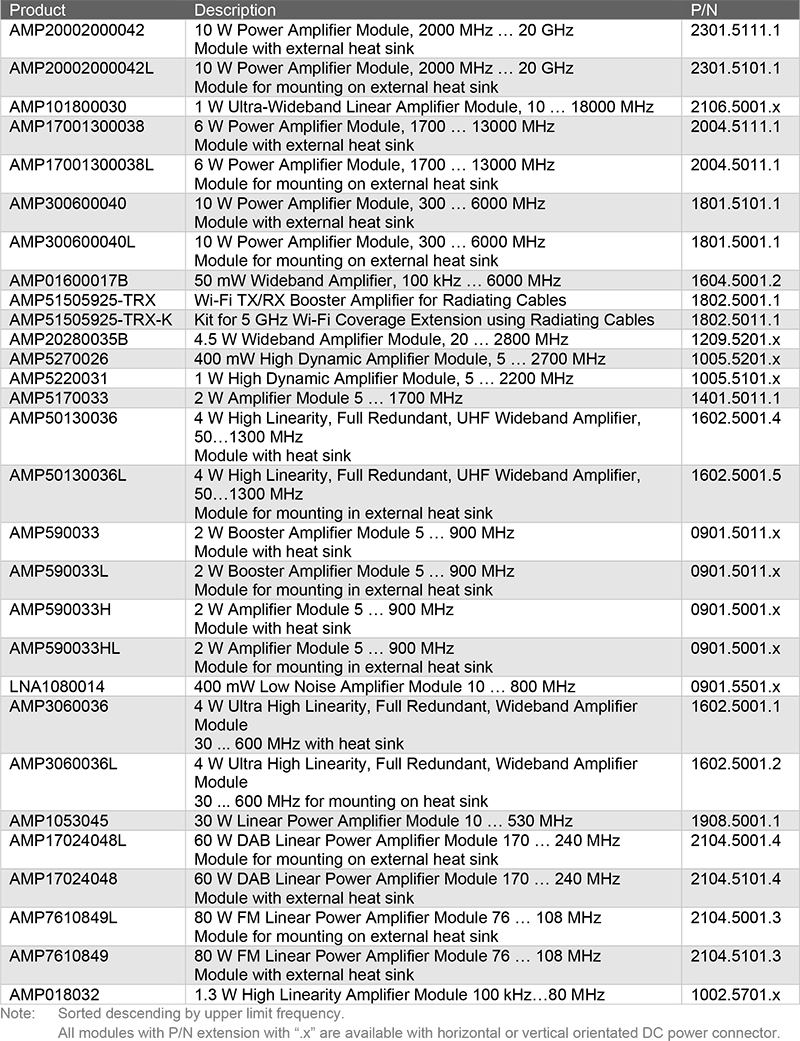

相關產品
