AMP40100034-R 寬頻放大器

多頻段穩定放大，支援射頻量測與系統整合

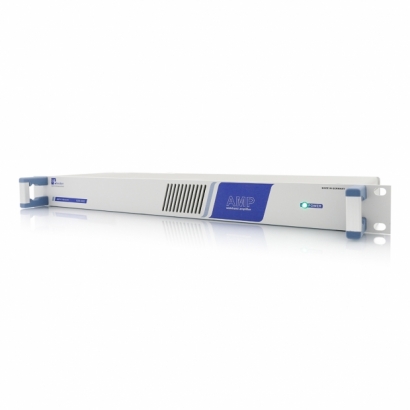

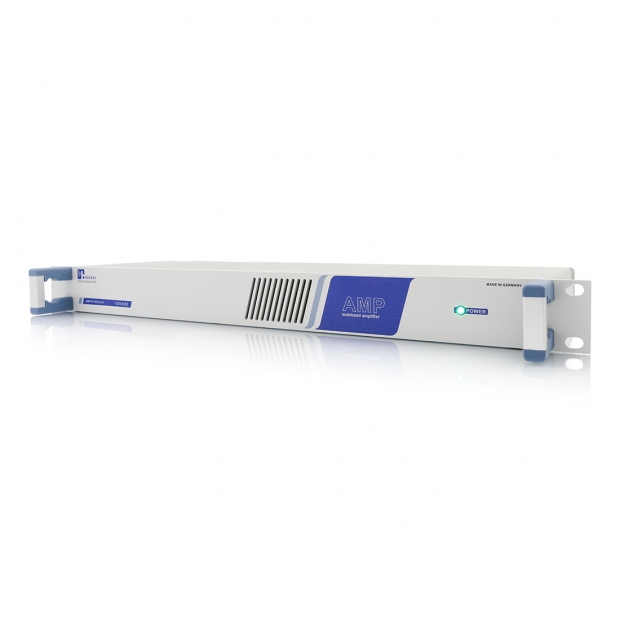

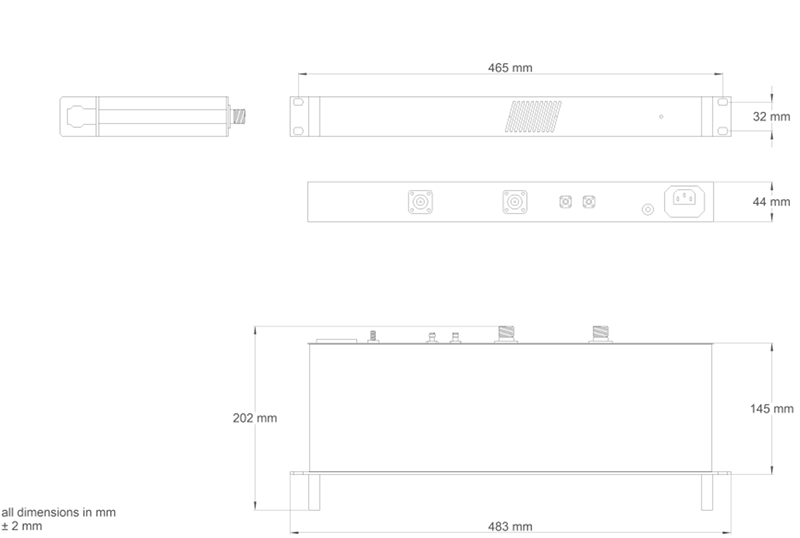

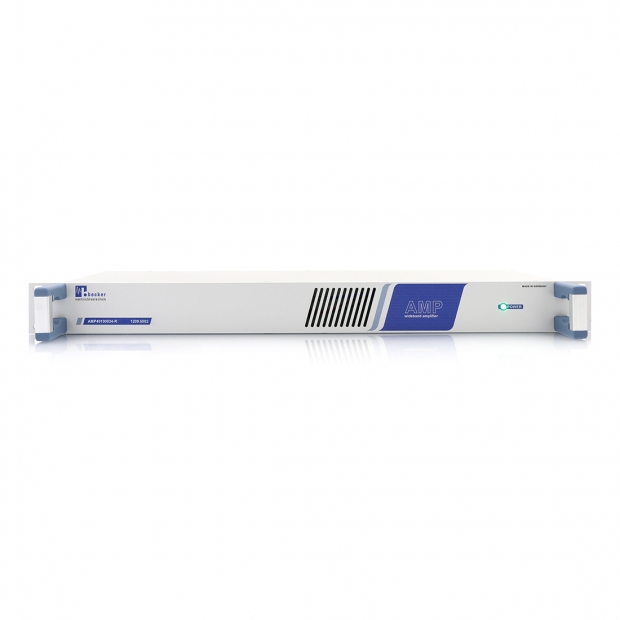

AMP40100034-R 為 Becker 所推出之高效能寬頻放大器機種，採用 50 Ohm 架構，整合於 19 吋 1U 機架式設計中；其堅固的電氣與機械結構設計，確保在嚴苛應用下具備長時間穩定運作能力；支援寬頻操作範圍，涵蓋 40 MHz 至 1000 MHz，能對多頻段訊號提供一致放大效果；此外，該機種支援 廣電壓範圍之 AC 主電源供應，並於前面板設置 LED 指示燈，即時顯示電源狀態。

產品特點

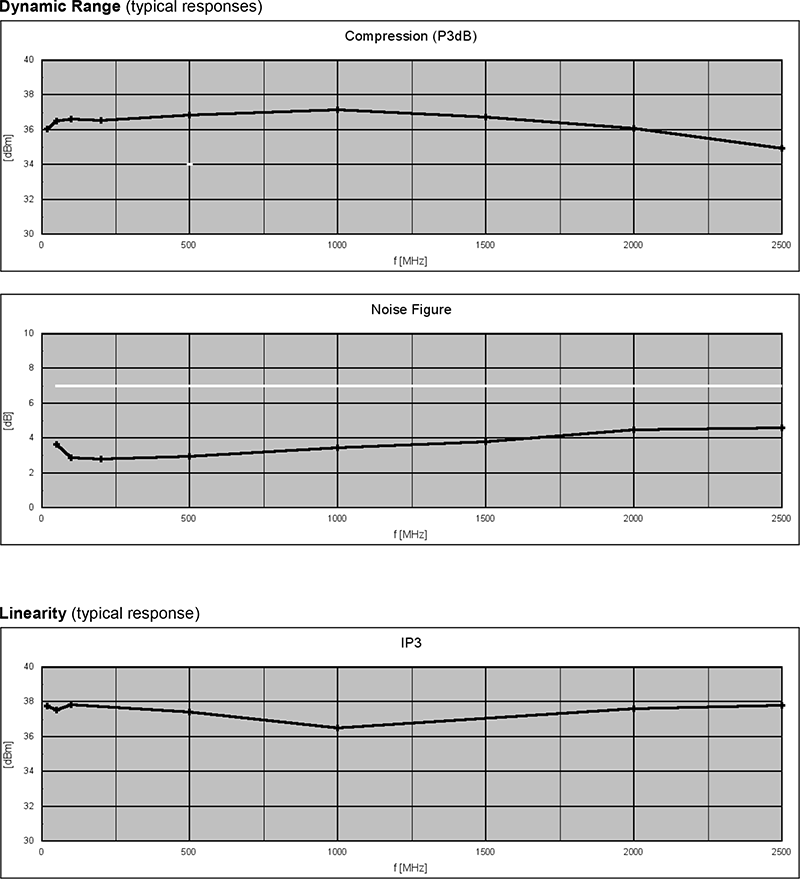

輸出功率典型值達 +36 dBm（約 4W），對中高功率應用提供穩定輸出
高效率放大架構，降低功耗與熱能產生
開路與短路條件下穩定運作，具備自保護機制
具備 FWD（正向）與 REV（反向）功率量測埠，便於訊號監控與整合測試
內建 VLF（Very Low Frequency）抑制功能，提升系統整體訊號純度
支援 AC 主電源供應，相容多種電力輸入環境

應用場景

研發實驗室（R&D）：可作為 RF 測試與驗證系統中之高穩定訊號放大器
廣播系統：適用於 FM、DAB、DVB-T 等廣播頻段放大應用
ISM 頻段應用：涵蓋 315 MHz、434 MHz、868 MHz 等免許可頻段，適用於無線通訊模組驗證與測試
實驗室儀器整合：適用於各式測試架構之前端訊號放大應用

特殊功能說明

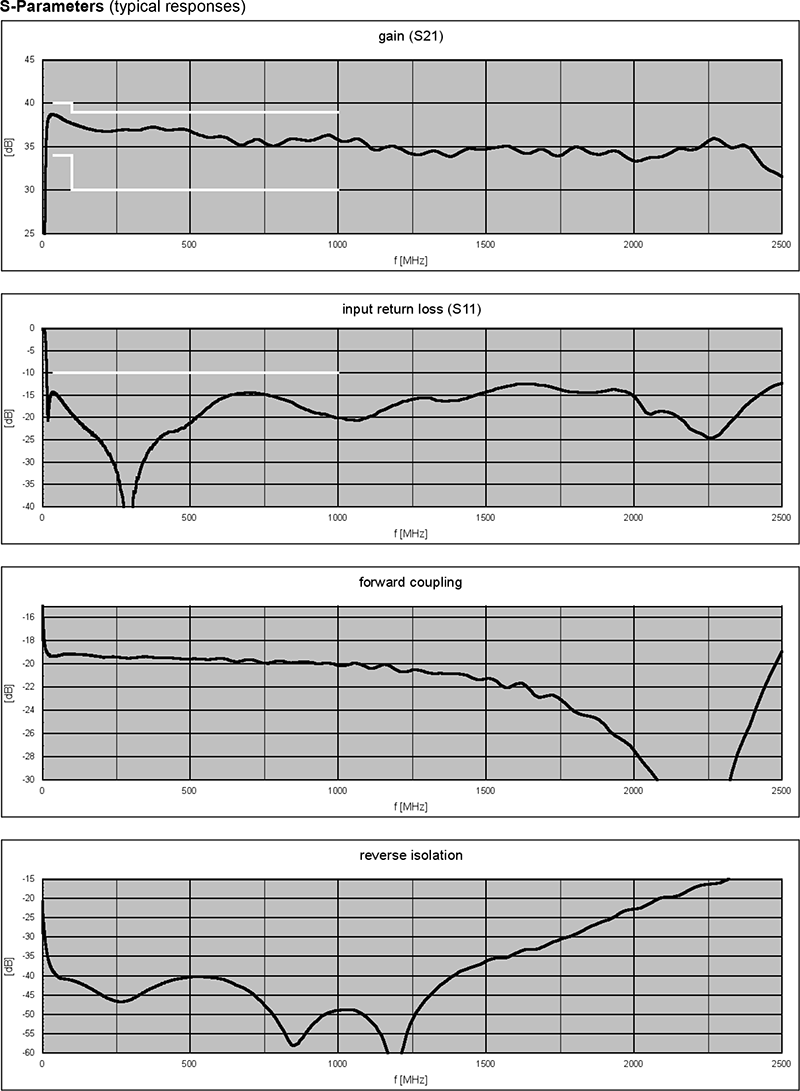

此放大器於輸出端內建定向耦合器（Directional Coupler），可即時量測正向（FWD）與反向（REV）射頻功率，協助使用者在不影響主訊號輸出狀況下進行動態功率監控；FWD 與 REV 功率輸出埠配置於機種後側，採用 SMA 母頭（SMA Female）介面，便於與量測儀器連接整合；為提升實用性並降低現場配置負擔，標配內含 50 Ohm SMA 終端電阻，可靈活終端處理未使用的 FWD 或 REV 埠，維持訊號完整性與測試準確度。

堅固外殼設計

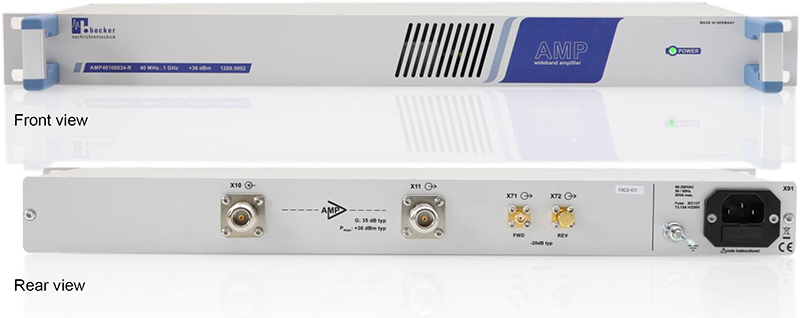

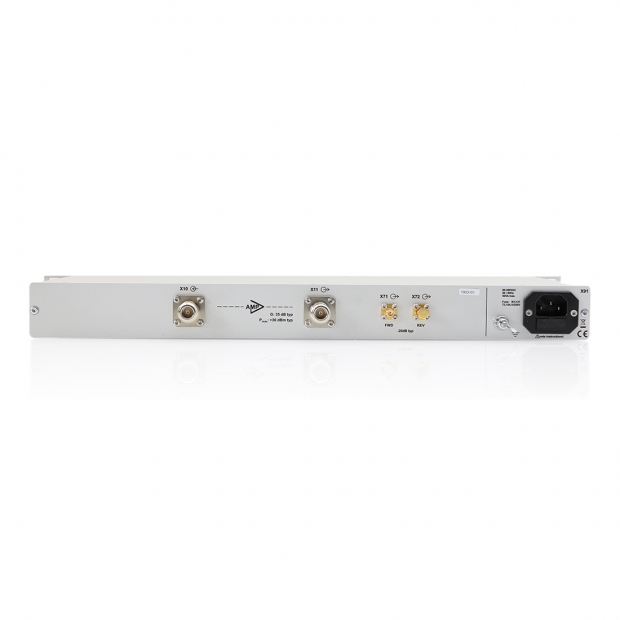

此機種整體採用鋁合金外殼結構，兼顧散熱與抗干擾特性；內部放大模組與定向耦合器另置於CNC 精密銑製鋁合金遮蔽腔體，具備高等級之電磁干擾遮蔽效能（EMI Shielding），有效阻隔外部無線訊號之干擾，提升訊號穩定性與量測精度；所有 RF 連接介面統一配置於機種後側，主訊號傳輸接頭採用 N 型母頭（N Female），確保高頻穩定性與機構耐用性，適用於各類實驗室或系統設備整合應用。
