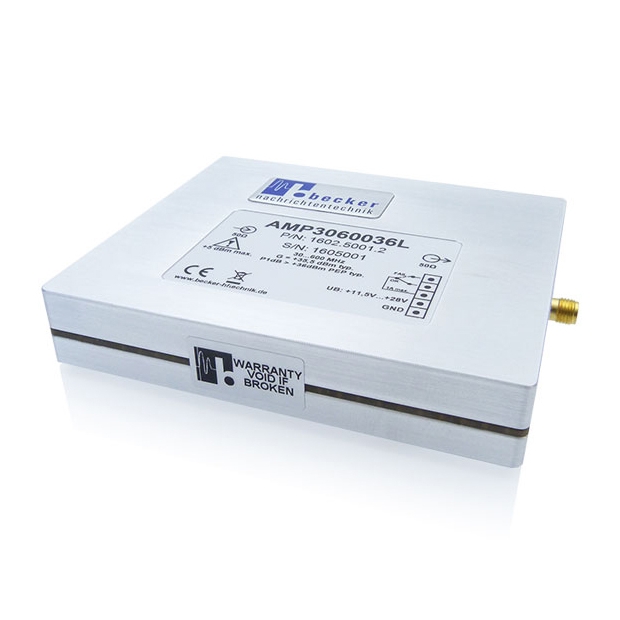

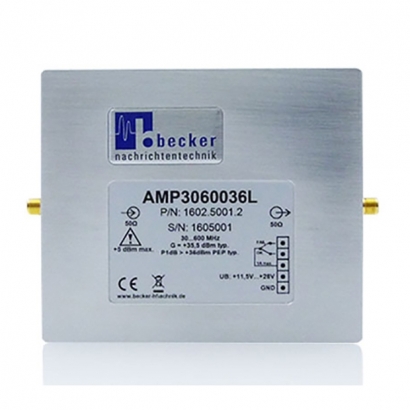

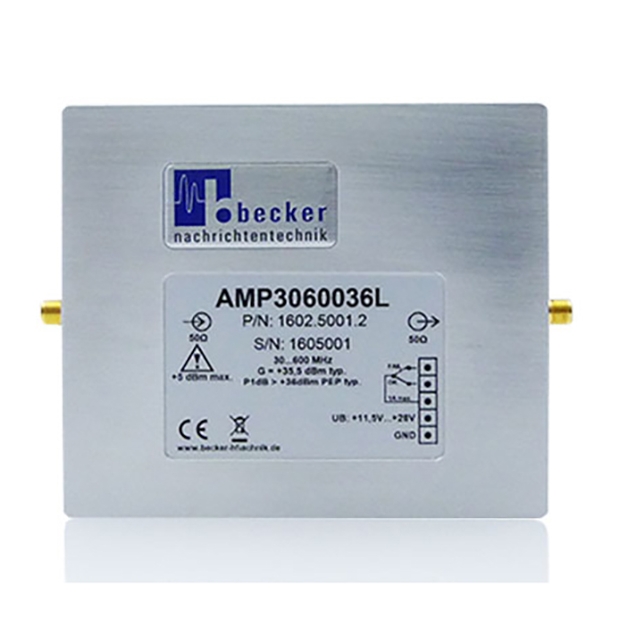

AMP3060036L 高線性寬頻放大器模組
高線性 × 寬頻覆蓋 × 推挽穩定
專業射頻應用的高效能放大解決方案

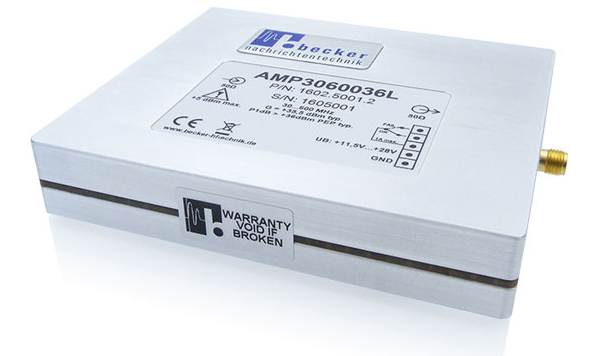

AMP3060036L 為 Becker 所推出之小型化寬頻放大器模組，採用 50 ohms 技術設計，專為專業級應用環境所打造；該機種具備堅固的電氣與機械結構，能於長時間運行中維持穩定性能，並於 30~600 MHz 寬頻範圍內提供多頻段穩定放大表現。
內部整合高效濾波器與低雜訊穩壓供電電路，有效抑制雜散訊號（spurious signal），提升輸出訊號純度，電源供應具備反極性保護設計，避免安裝錯誤造成損壞；同時支援寬範圍直流電壓輸入，應用彈性更高。模組外殼設有 LED 指示燈，可清楚顯示電源狀態與模組運行狀態；此模組設計為外部散熱器安裝型，可由使用者依應用需求搭配合適散熱方案。
產品特點
- 峰值輸出功率達 +36 dBm（典型值）
- 高三階交調輸出點（OIP3）+55 dBm（典型值）
- 對開路與短路負載具備穩定運作能力
- 內建 LF/HF 抑制濾波器，消除不必要低頻與高頻干擾
- 支援寬範圍 DC 電壓供應，提升系統整合彈性
- 具備電源與模組狀態 LED 光學指示功能
- 電源輸入具備反極性保護機制
- 內建電流與溫度監測自我測試功能
- 提供浮動接點狀態訊號輸出，便於遠端監控整合
應用場景
- FM 廣播、BOS / TETRA 公共安全無線通訊、DAB3 數位音頻廣播、ISM433 無線頻段應用
- 隧道無線電重傳與放大系統
- 輻射電纜（Radiating Cable）驅動用放大器模組，適用於封閉空間訊號覆蓋需求
推挽式技術
AMP3060036L 採用推挽式（Push-Pull）電路架構作為其主要的寬頻放大設計基礎，能有效提升放大器的線性度表現與工作頻寬，相較於傳統單端放大設計，推挽式技術可提供更高的功率效率，並顯著降低熱量產生，有助於減少散熱系統需求並延長模組使用壽命。
專屬技術特點
此機種具備高 IP3（第三階交調點）特性，特別適用於數位調變訊號之放大應用，可避免訊號失真、維持訊號完整性；輸入端整合高通濾波器，可有效抑制來自 VLF（Very Low Frequency）與 HF（High Frequency）頻段之雜散干擾，強化訊號純淨度。
模組內建自我診斷機制，可即時監控電流消耗與工作溫度；當任一數值超出安全範圍時，模組將自動觸發浮動接點斷開，並透過 LED 顯示異常狀態，便於故障即時辨識。
匹配容錯能力
模組採用高額定裕度之功率電晶體設計，對反向功率具有強大承受能力，即便在輸出端負載未正確匹配（包含開路或短路情況），模組仍可維持穩定運作，不會損壞，提升系統整體可靠性與現場適應性。
耐用機構設計
AMP3060036L 採用 鋁合金 CNC 精密加工外殼，具備優異的抗機械衝擊能力，同時提供高度電磁干擾（EMI）屏蔽效果，可有效隔絕環境中其他無線訊號對模組內部電路的影響，保障關鍵應用之訊號穩定性。
無線發射放大器應用
AMP3060036L 適用於各類無線通訊系統，可作為發射端放大器使用，並符合歐盟 RED 指令 2014/53/EU 下之 ETSI EN 300 086 V2.1.2 規範，具備對雜散訊號與互調干擾的優異抗擾能力，滿足專業通訊設備之嚴格要求。
技術規格

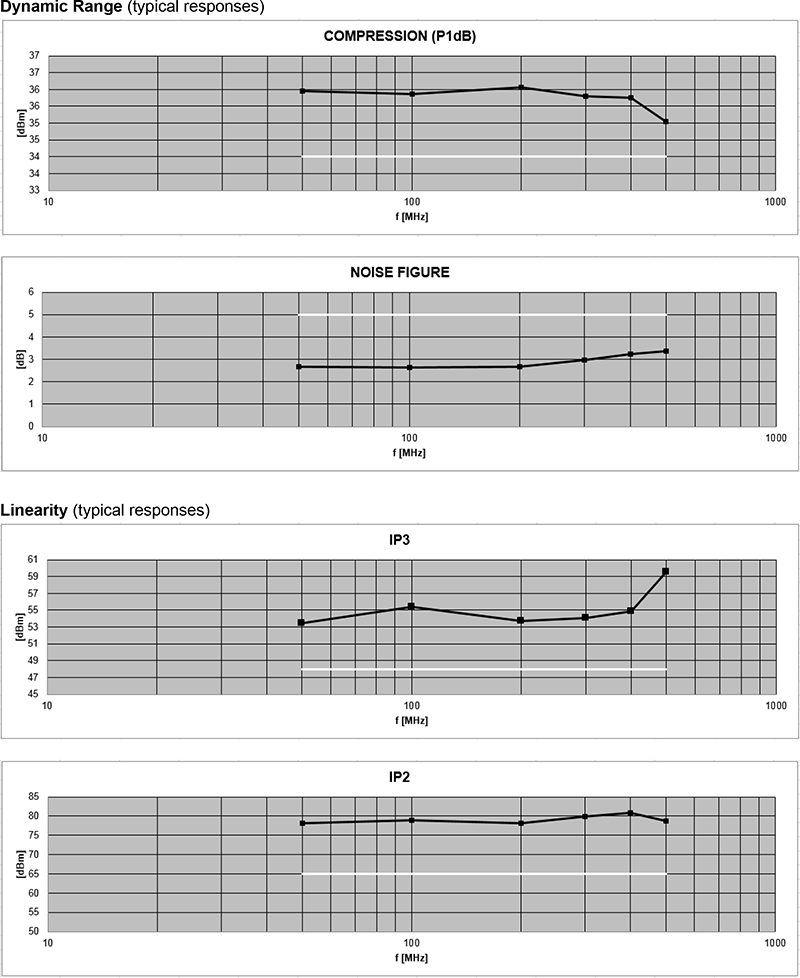

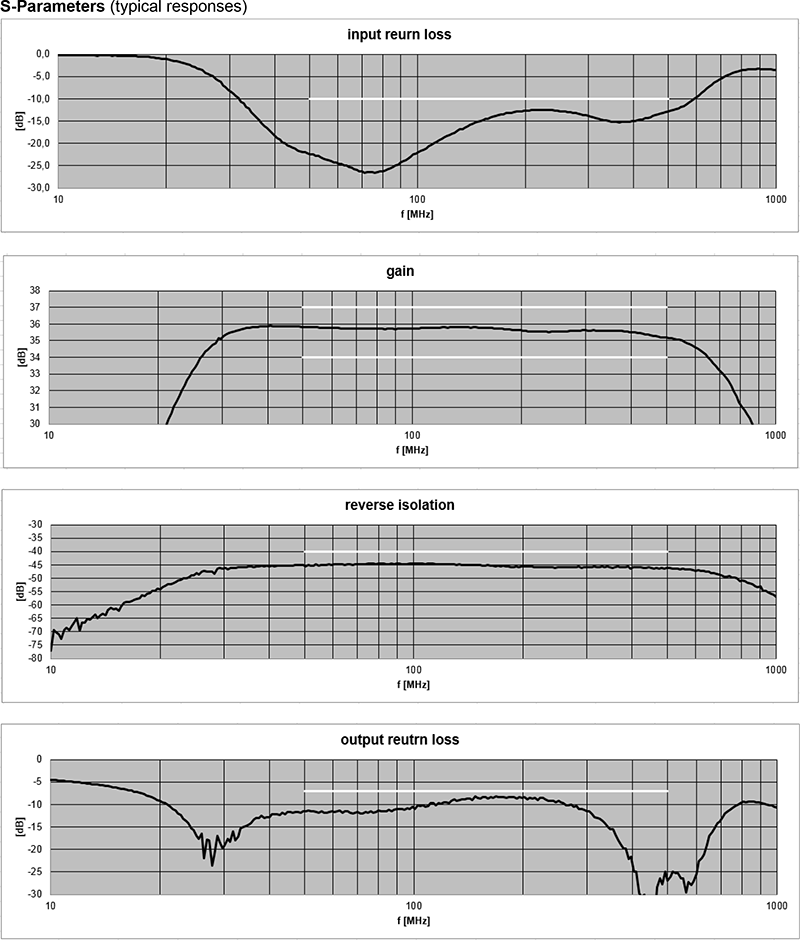

效能

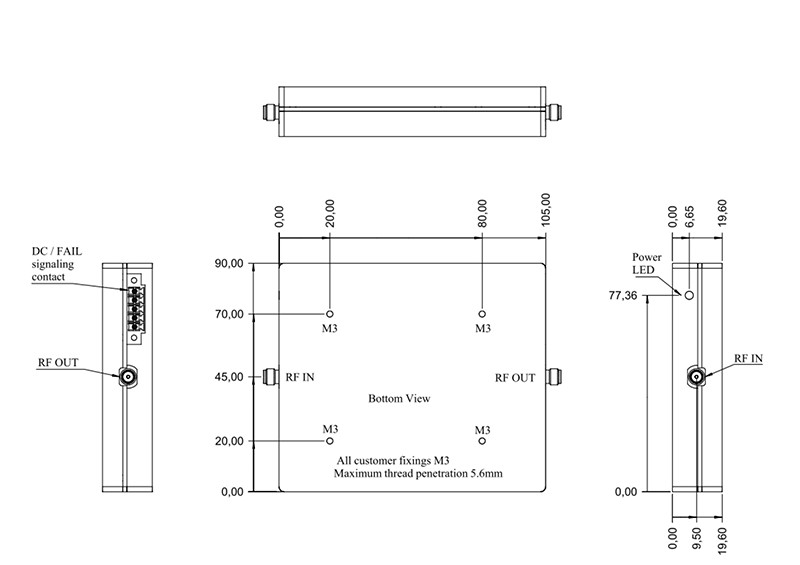

尺寸

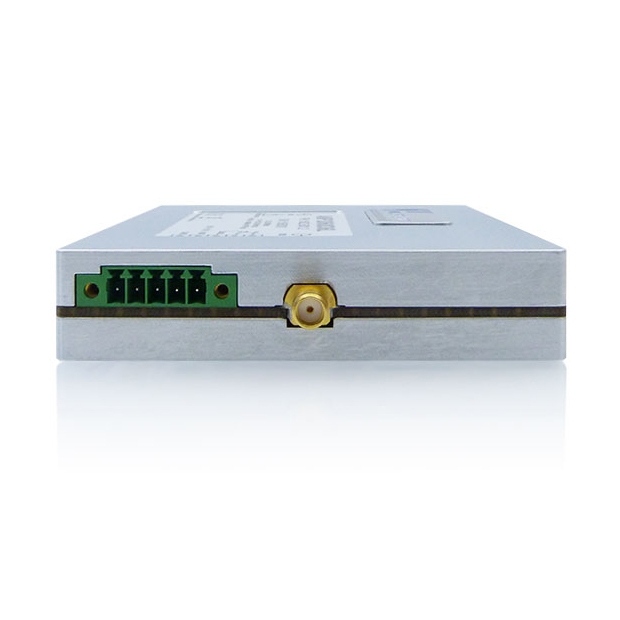

PIN 腳位定義：DC / 狀態（浮動接點）

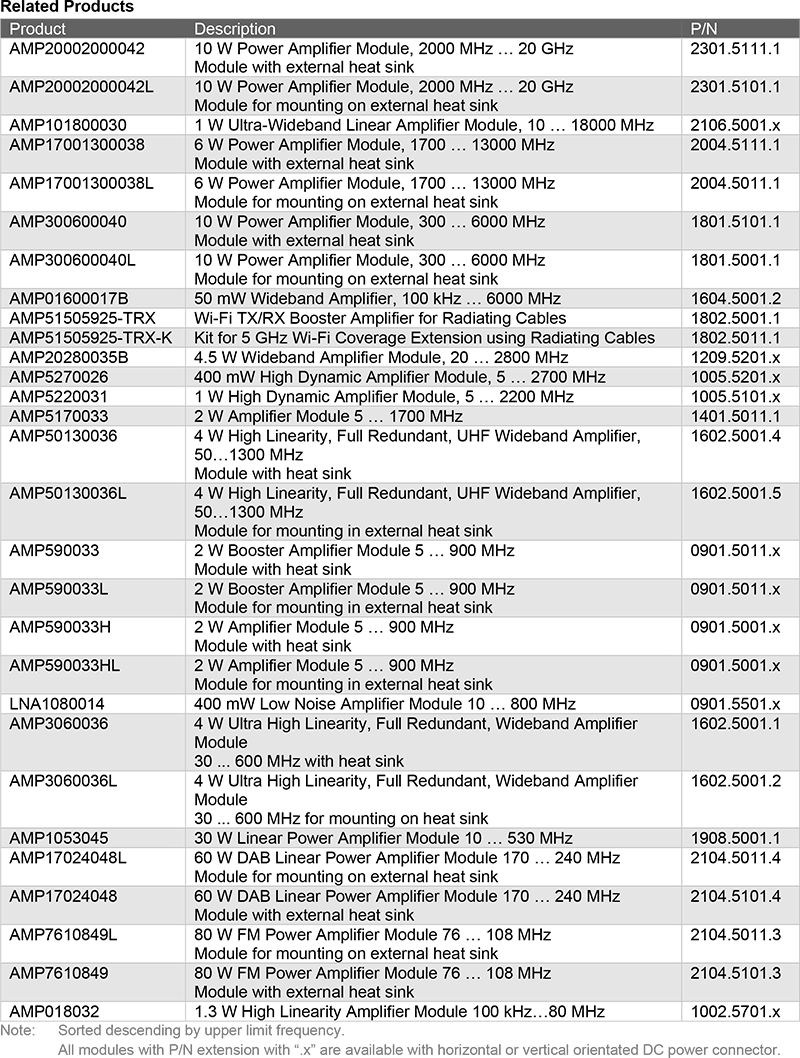

相關產品
