AMP300600043-R 寬頻功率放大器
19 吋機架整合 × +42 dBm 中功率輸出
EMC 與射頻測試專用放大器解決方案
AMP300600043-R 為 Becker 推出的 中功率寬頻放大器裝置，採用 50 歐姆系統設計，支援 300 MHz 至 6000 MHz 超寬頻操作，具備 +42 dBm 輸出功率 及優異的 OIP3（+46 dBm）線性表現，特別適用於 EMC 相容性測試 與高要求的射頻應用場景。
AMP300600043-R 為 AMP300600040L 技術平台的 機架型整合版本，除延續原模組高輸出與高線性優勢外，並針對 長時間運行、高熱負載與系統整合需求 進行結構升級，特別適合建置於實驗室環境、自動測試機台或需標準化設備空間配置的工程平台中。
功能特點
- 超寬頻操作範圍：300 MHz 至 6000 MHz，覆蓋多頻段 RF 與無線通訊應用
- 中功率輸出等級：+42 dBm（10W typ.），適用於各式射頻測試與驅動用途
- 高 OIP3（+46 dBm typ.）：優異線性性能，確保複雜調變訊號品質
- 高動態範圍：支援多變訊號環境，兼顧系統穩定性與訊號完整性
- 內建高效能濾波器與低雜訊電源模組：大幅抑制雜散訊號（spurious signal）
- 反極性保護設計：避免接線錯誤造成設備損壞
- 自我診斷功能：即時監控電流與溫度，異常時觸發 LED 警示與浮動接點輸出
- LED 狀態指示燈：顯示電源與模組工作狀態
- 浮動接點狀態輸出：可整合至遠端監控與自動保護系統
- 機架式整合設計：符合 19 吋 2U 規格，便於整合至系統機櫃與儀控平台
應用領域
- EMC 相容性測試：適用於暗室、開放場測試中之功率放大應用
- 行動通訊系統測試與驗證：涵蓋 GSM、UMTS、LTE、5G（FR1）等協定頻段
- 無線網路測試與驗證：包括 Wi-Fi、藍牙（Bluetooth）等無線射頻模組
- UHF／SHF 射頻應用場景：如雷達、遙控設備、業務無線與頻譜調變測試系統
超寬頻 × 高功率輸出
AMP300600043-R 擁有 +42 dBm 輸出功率與 300~6000 MHz 超寬頻操作範圍，使其成為EMC 相容性測試的理想中功率放大解決方案，亦廣泛支援多頻段無線通訊與數據傳輸應用，包括 5G FR1 頻段、LTE、Wi-Fi、GSM 等標準協定。
可調式直流電壓設計
模組支援依應用需求調整供電電壓，以精確控制輸出功率，並有效降低發熱量，適應不同負載或功耗情境下的穩定操作。
內建自我監控與異常保護
內部搭載自我監控功能（Self Test Function），可即時偵測電流與模組溫度狀態；當運作超出容許值時，浮動接點（Floating Contact）將開啟，並透過 LED 發出異常指示，便於整合至系統級防護與警示機制。
高容錯設計（Tolerant to Mismatches）
模組採用具備裕度的功率電晶體設計，容許高反射功率與輸出端負載不匹配情況下仍能穩定工作，大幅提升在複雜射頻環境中之抗損性與耐受度。
強固機構與 EMI 屏蔽效能
整體模組封裝於經 CNC 精密加工之鋁質外殼中，具備以下特性：
- 機械強度高，適應嚴苛作業環境
- 優異 EMI（電磁干擾）屏蔽效能，防止來自環境之射頻干擾影響內部電路穩定性
- 外殼一體成形結構，進一步減少接縫干擾源，提升整體訊號純度與穩定性
散熱機構彈性配置
此放大器模組為被動散熱設計，使用者可依實際安裝需求搭配自備散熱片；亦可選購專用散熱模組 UHS-1，提升熱管理效率，確保高功率長時操作下的熱穩定與可靠性。
技術規格

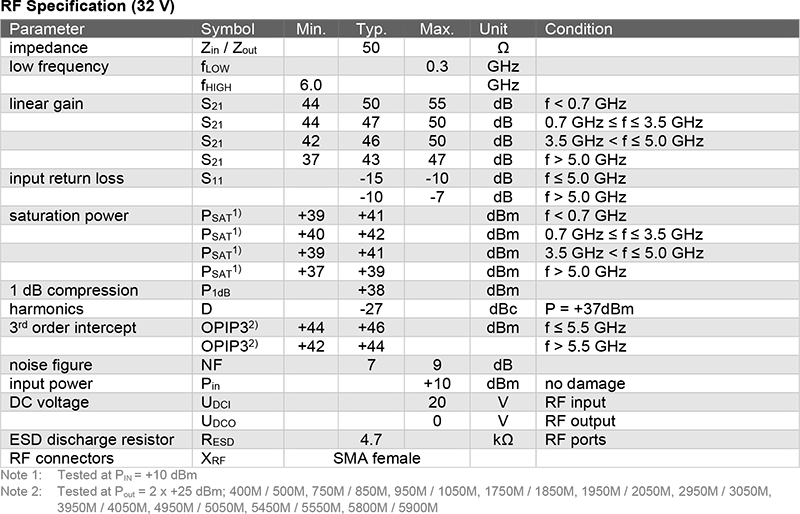

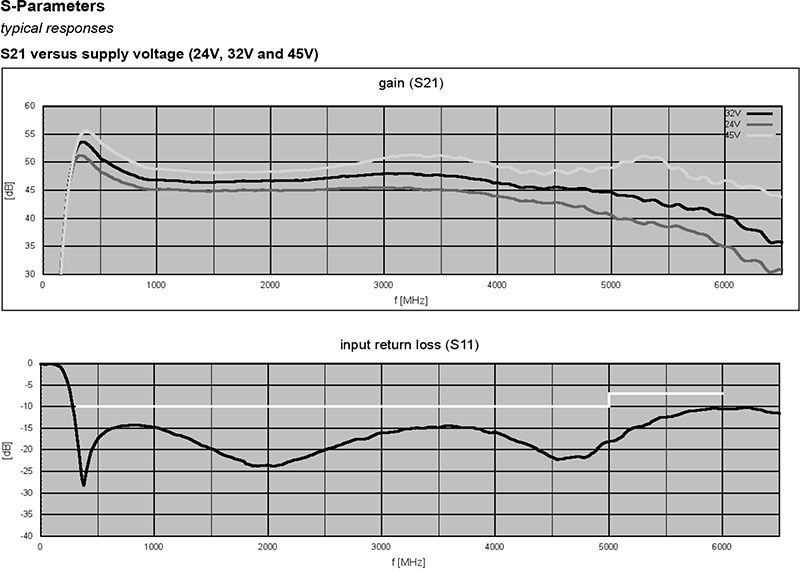

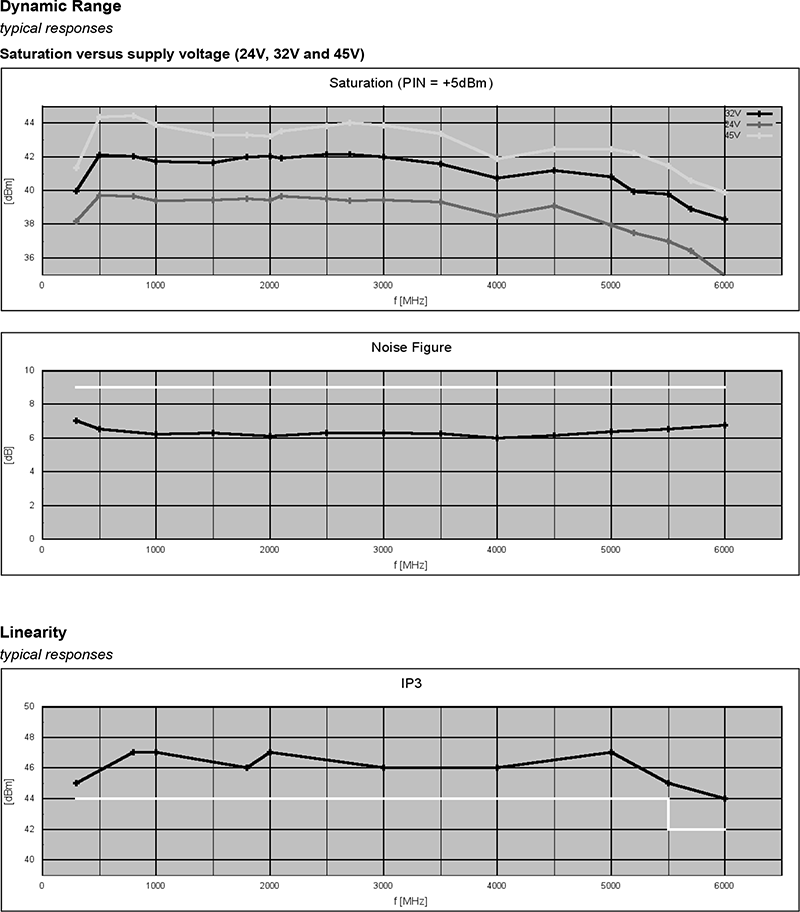

效能

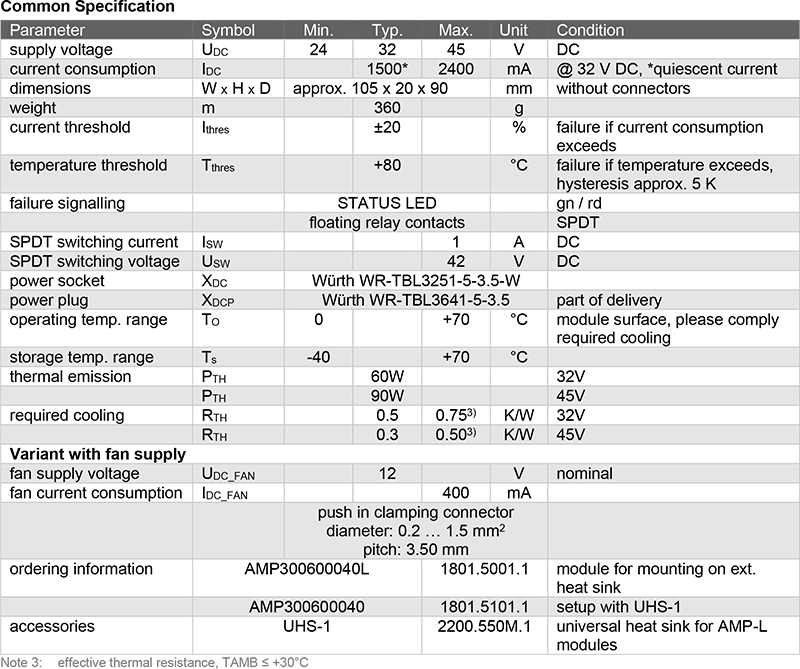

尺寸
直流電源／狀態接腳分配
浮動接點

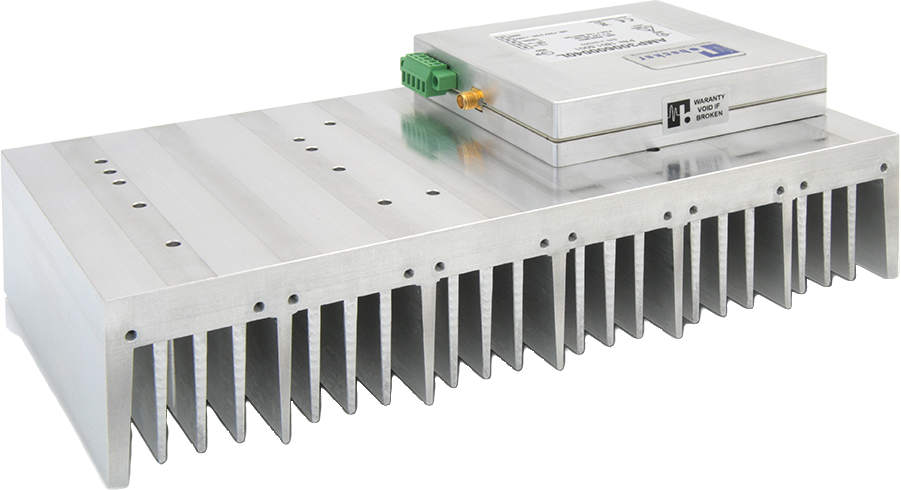

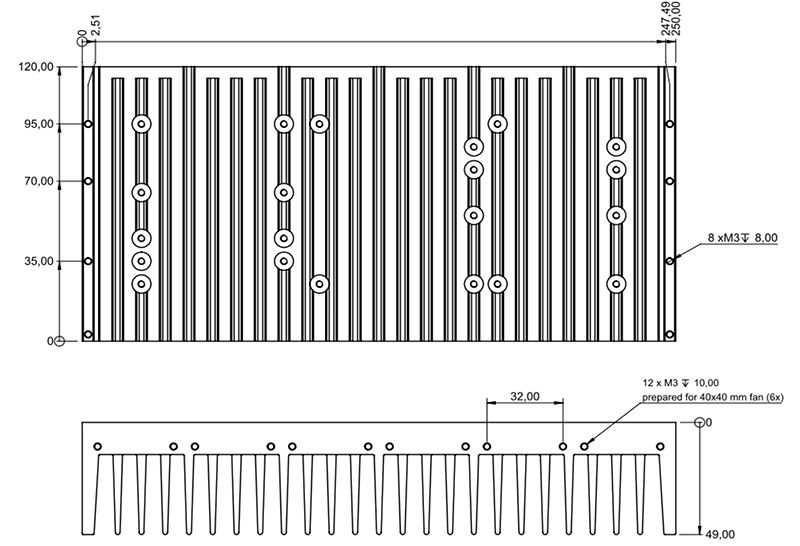

UHS-1 散熱模組配置

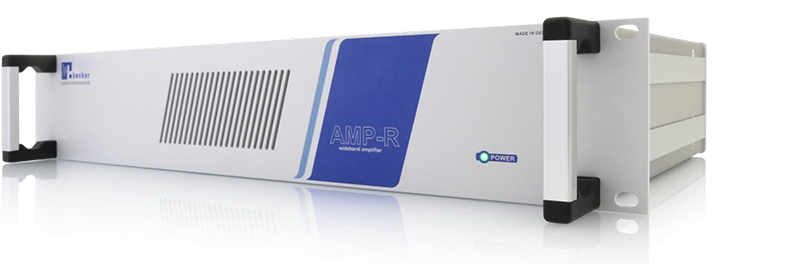

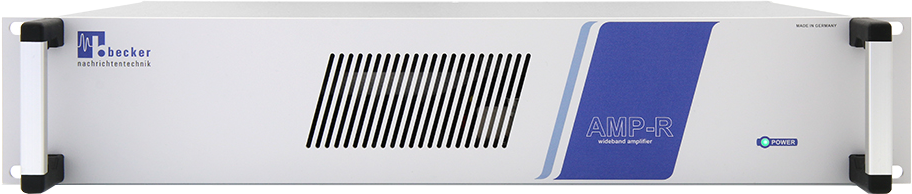

外觀

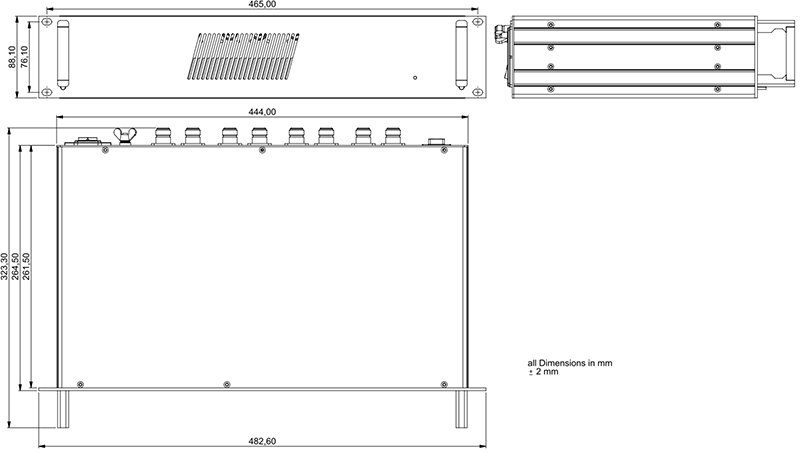

尺寸

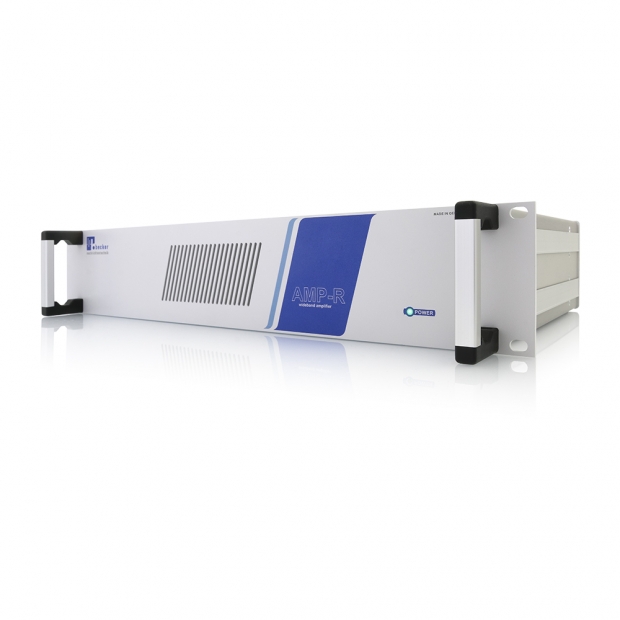

以 2U – 19 吋機架設備形式配置 – AMP300600043-R
2200.5512.1

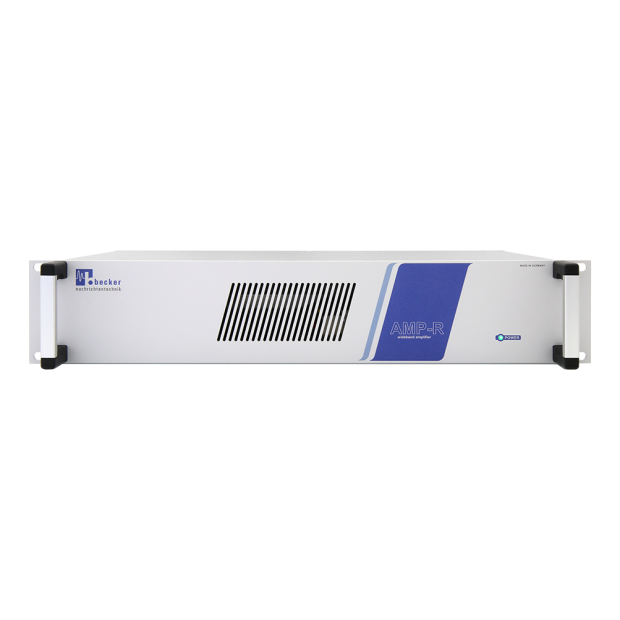

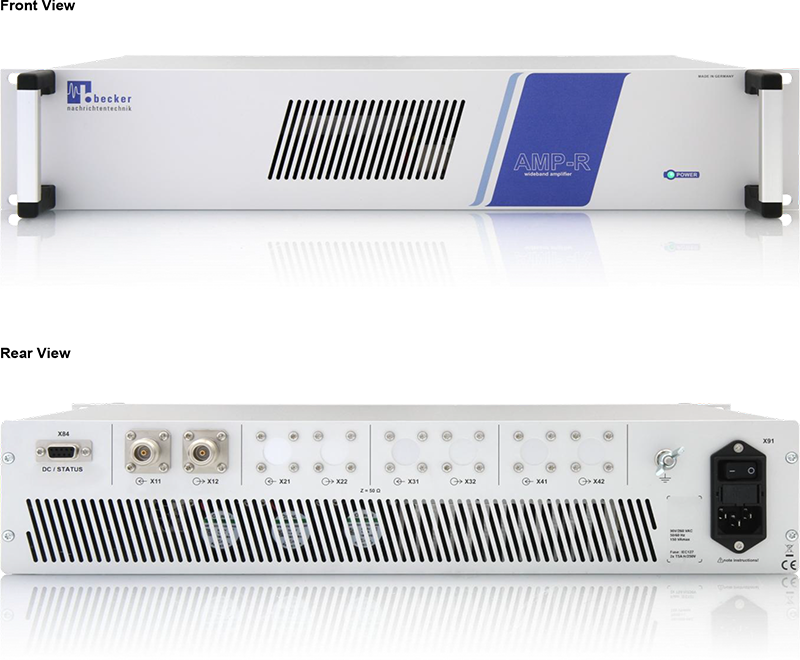

外觀

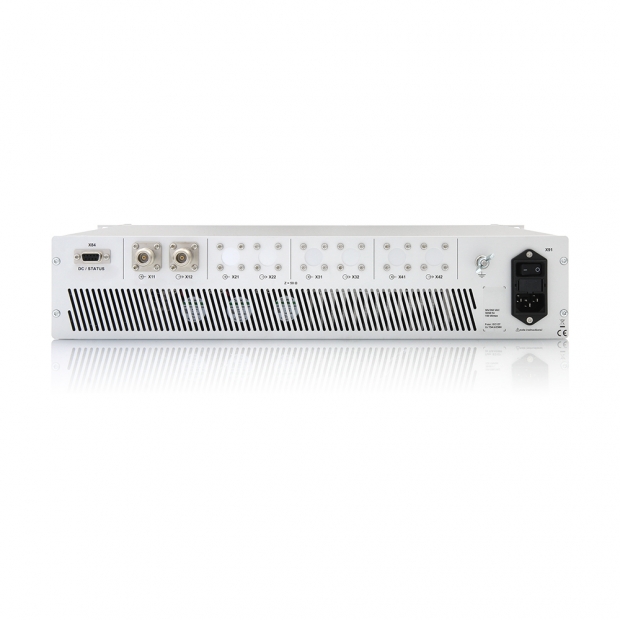

後側 N 型接頭數量依產品變體而異；依不同應用需求或訂製版本，可能配置單埠或多埠輸出接頭。
尺寸
