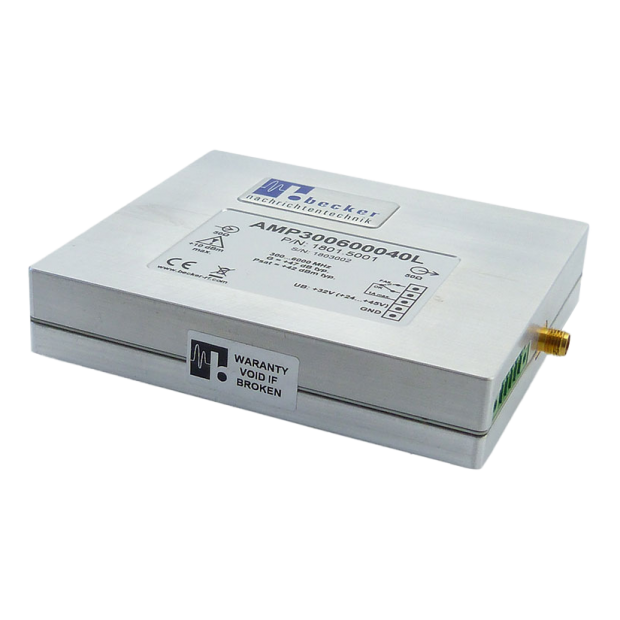

AMP300600040L 功率放大器
+42 dBm 功率 × 高 OIP3 線性度 × EMC 與 5G 最佳化
中功率放大器首選解決方案
AMP300600040L 為 Becker推出的小型化寬頻功率放大器模組，採用 50 歐姆系統設計，專為專業通訊、量測與電磁相容（EMC）應用而開發。該機種具備高輸出功率、優異的三階交互點（OIP3）、寬頻響應與高穩定度等多重優勢，模組能於 300 MHz 至 6000 MHz 的超寬頻範圍內穩定操作，涵蓋多個倍頻範圍，適用於現今多頻段、多協定的無線通訊與測試環境。
內部配置 高效能濾波器與低雜訊電源供應模組，可大幅抑制雜散訊號（spurious signal），確保在敏感測試環境中維持訊號純淨度。模組採用反極性保護設計，能防止安裝階段接線錯誤造成損壞；前面板 LED 提供電源狀態與模組運行狀態的光學指示，使用者可快速確認系統是否正常工作。為利於高功率運作下之熱處理，模組採外部散熱片安裝結構設計，使用者可依應用需求安裝相對應之散熱裝置；亦可選購對應之專用散熱片 UHS-1，確保模組在高輸出條件下依然維持熱穩定性與壽命。
功能特點
- 寬頻操作範圍：300 MHz 至 6000 MHz，橫跨多個主流通訊頻段
- 輸出功率典型值 +42 dBm（10W），適用中功率應用
- 高三階交互點（OIP3）+46 dBm，確保系統線性與動態範圍
- 高動態範圍，適應多變信號條件
- 反極性保護，降低接線風險
- 模組自我診斷功能：監測電流與溫度異常，啟動狀態通報
- LED 指示燈顯示模組狀態與供電情形
- 狀態信號輸出端子（浮動接點），可整合至自動化監控系統
- 可選配專用散熱片 UHS-1，強化熱控效能
適用應用領域
- 電磁相容測試：適用於測試環境中作為中功率寬頻放大來源
- 行動通訊系統：GSM、UMTS、LTE、5G（FR1 頻段）
- 無線網路測試：WiFi、藍牙等無線設備驗證
- UHF / SHF 頻段應用：涵蓋多數專業無線電與雷達系統
超寬頻 × 高功率輸出
AMP300600040L 擁有 +42 dBm 輸出功率與 300~6000 MHz 超寬頻操作範圍，使其成為EMC 相容性測試的理想中功率放大解決方案，亦廣泛支援多頻段無線通訊與數據傳輸應用，包括 5G FR1 頻段、LTE、Wi-Fi、GSM 等標準協定。
可調式直流電壓設計
模組支援依應用需求調整供電電壓，以精確控制輸出功率，並有效降低發熱量，適應不同負載或功耗情境下的穩定操作。
內建自我監控與異常保護
內部搭載自我監控功能（Self Test Function），可即時偵測電流與模組溫度狀態；當運作超出容許值時，浮動接點（Floating Contact）將開啟，並透過 LED 發出異常指示，便於整合至系統級防護與警示機制。
高容錯設計（Tolerant to Mismatches）
模組採用具備裕度的功率電晶體設計，容許高反射功率與輸出端負載不匹配情況下仍能穩定工作，大幅提升在複雜射頻環境中之抗損性與耐受度。
強固機構與 EMI 屏蔽效能
整體模組封裝於經 CNC 精密加工之鋁質外殼中，具備以下特性：
- 機械強度高，適應嚴苛作業環境
- 優異 EMI（電磁干擾）屏蔽效能，防止來自環境之射頻干擾影響內部電路穩定性
- 外殼一體成形結構，進一步減少接縫干擾源，提升整體訊號純度與穩定性
散熱機構彈性配置
此放大器模組為被動散熱設計，使用者可依實際安裝需求搭配自備散熱片；亦可選購專用散熱模組 UHS-1，提升熱管理效率，確保高功率長時操作下的熱穩定與可靠性。

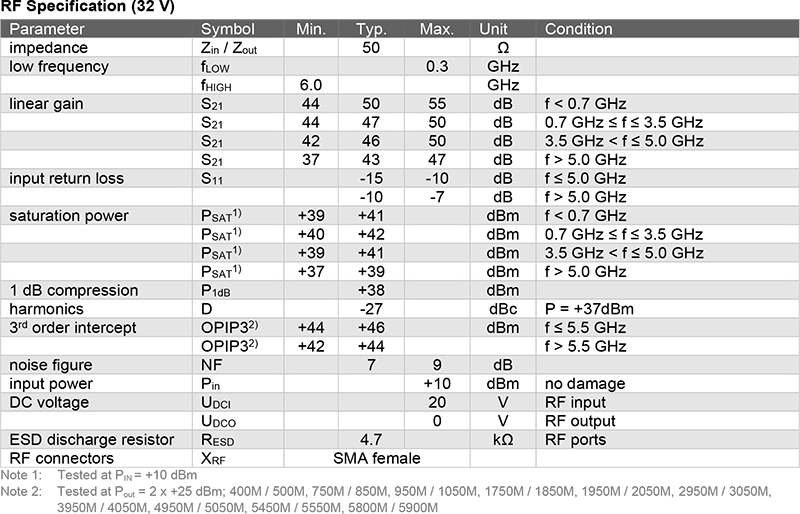

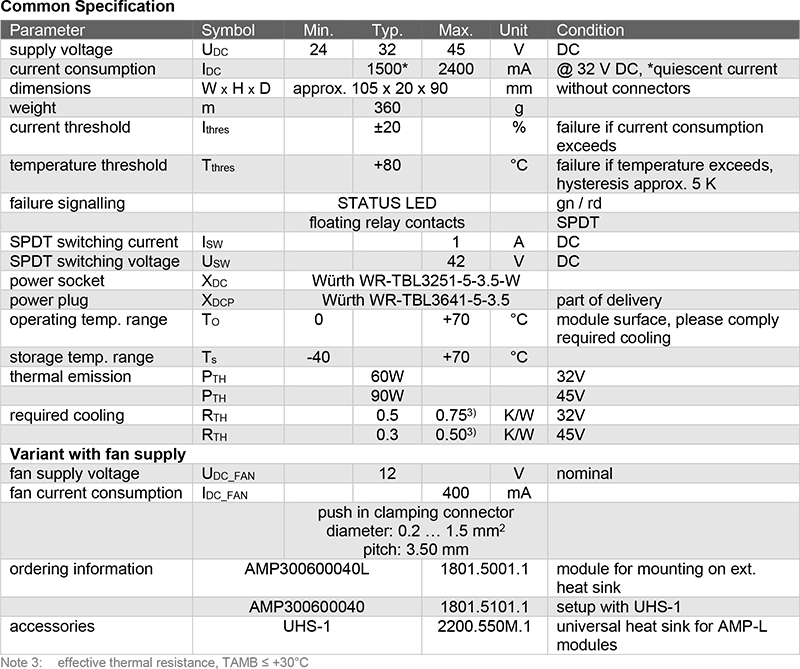

技術規格

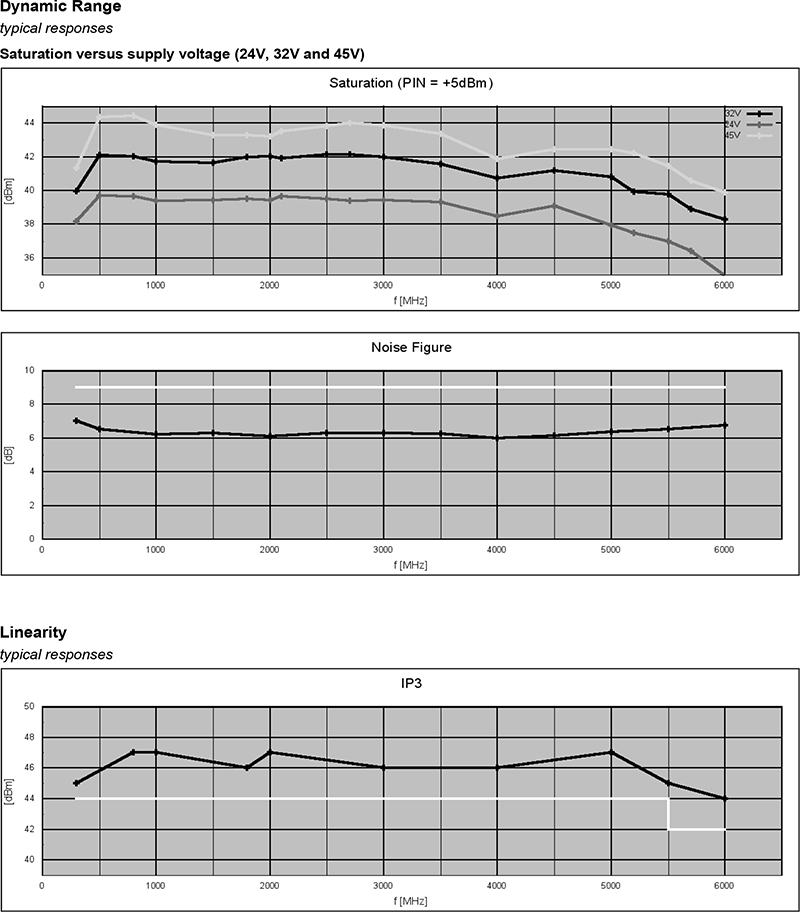

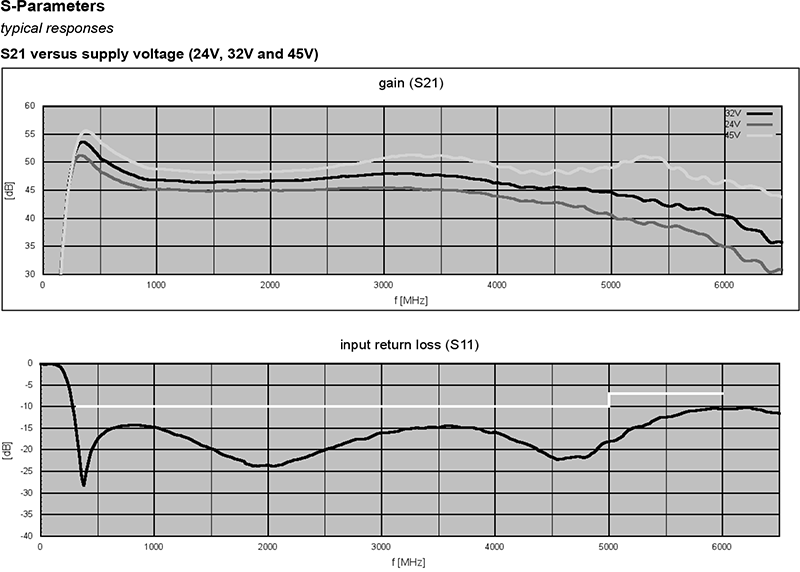

效能
尺寸
直流電源／狀態接腳分配
浮動接點

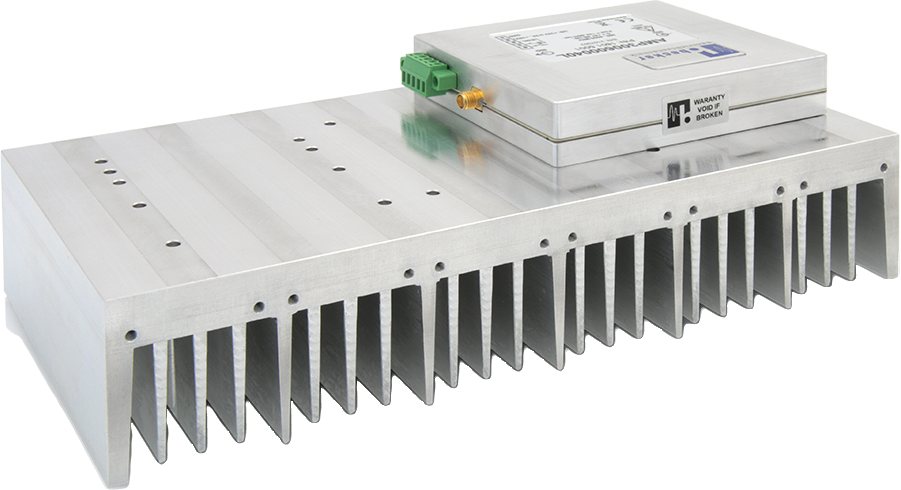

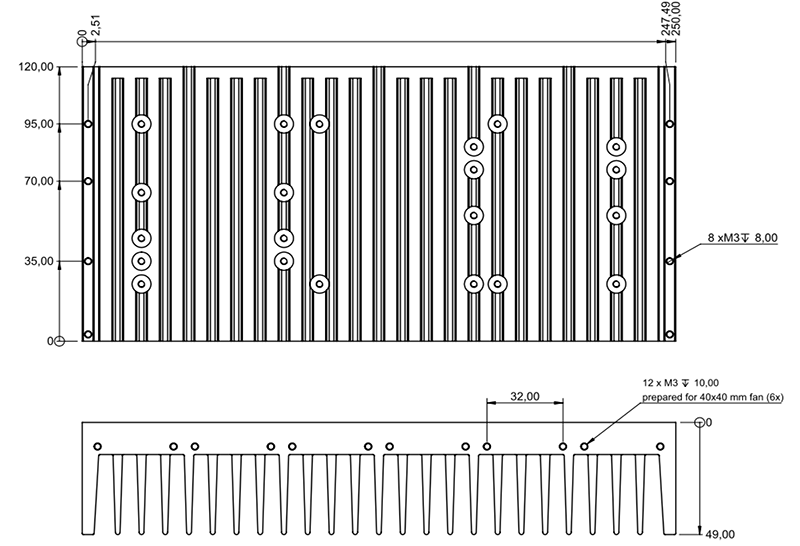

UHS-1 散熱模組配置

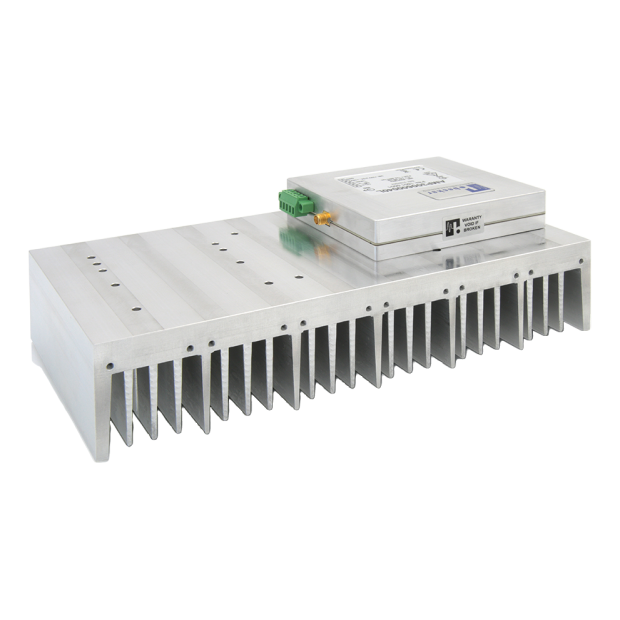

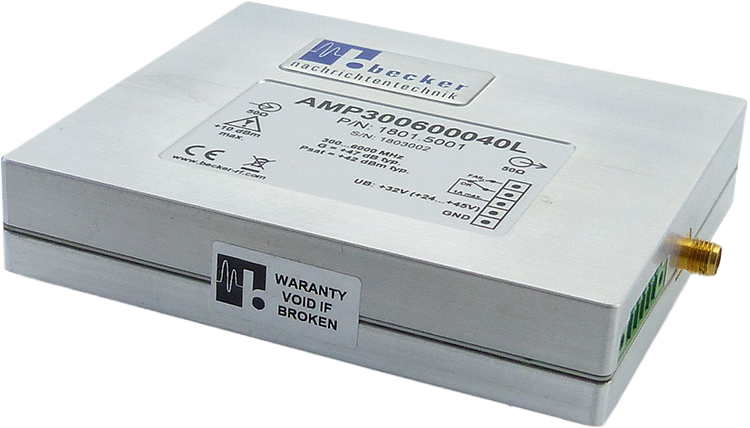

外觀
尺寸

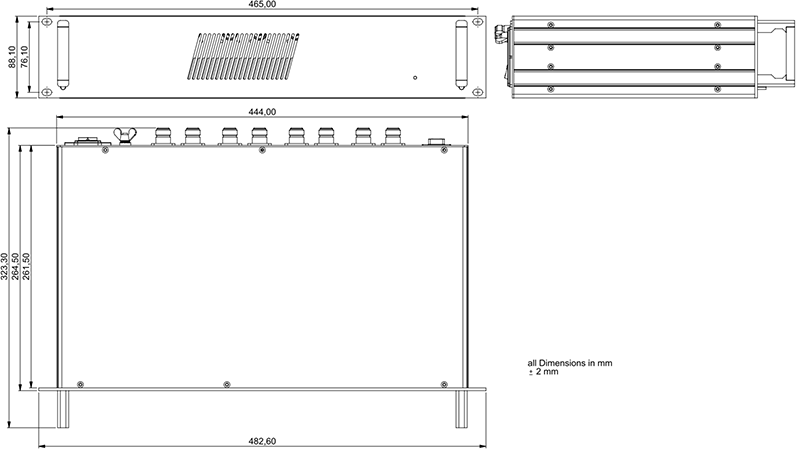

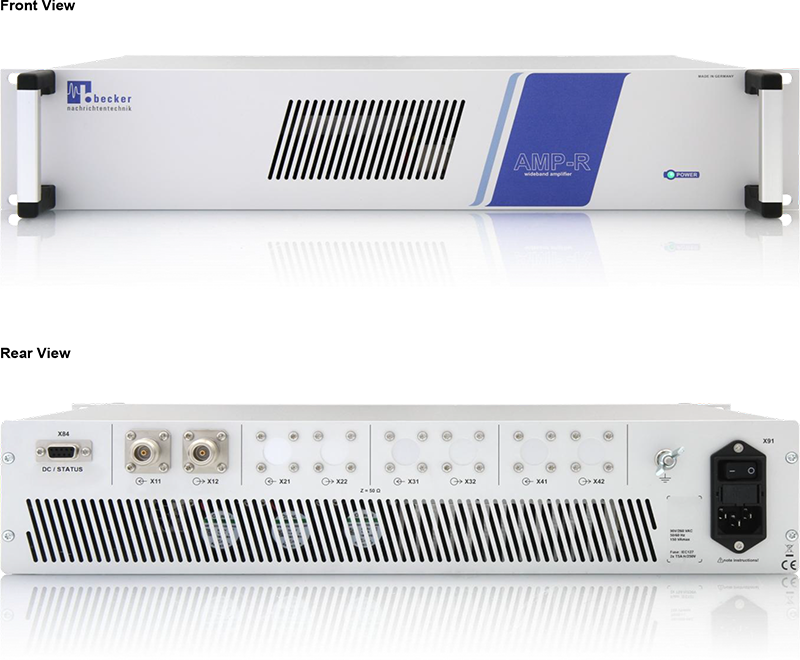

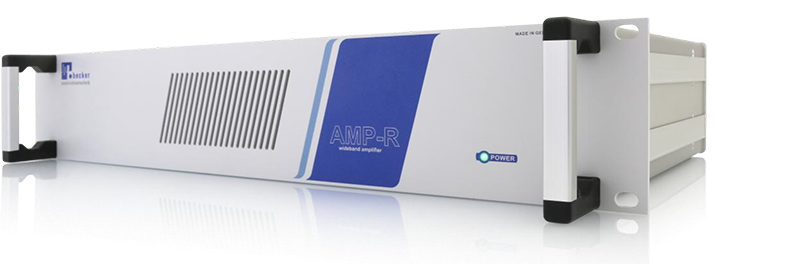

以 2U – 19 吋機架設備形式配置 – AMP300600043-R
2200.5512.1
外觀
後側 N 型接頭數量依產品變體而異；依不同應用需求或訂製版本，可能配置單埠或多埠輸出接頭。
尺寸

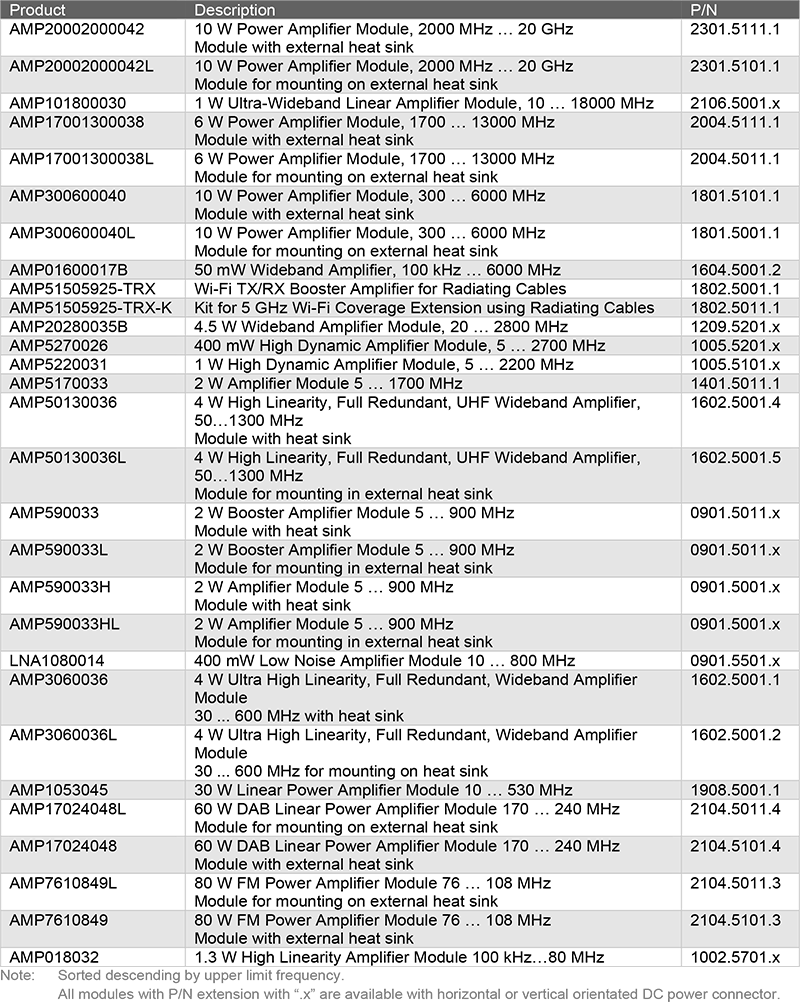

相關產品
