AMP300600040 寬頻功率放大器

高功率輸出 × 寬頻覆蓋 × 外接散熱設計

熱穩定中功率放大器最佳解決方案

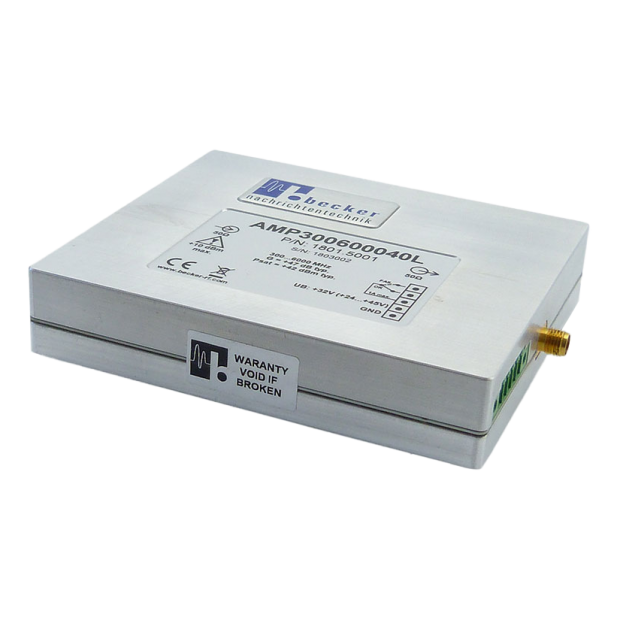

AMP300600040 為 Becker 推出的小型化寬頻功率放大器模組，支援頻率範圍自 300 MHz 至 6000 MHz，採用 50 歐姆系統設計，並標配外接式高效率散熱片，可應對中功率連續輸出環境中之熱管理與長時間運作需求。

此模組具備高輸出功率（+42 dBm typ.）與優異三階交互點（OIP3 +46 dBm typ.）表現，搭配低雜訊指數設計，特別適用於對訊號純度、功率線性度與穩定性要求高之專業應用領域，尤以 EMC 相容性測試為核心應用情境。

此機種延伸自 AMP300600040L 基礎架構，並針對高功率操作環境中所需之熱管理進行強化，適合追求穩定性、訊號線性度與熱可靠性的測試平台與射頻系統。

功能特點

寬頻操作範圍：支援 300 MHz 至 6000 MHz，涵蓋各主流無線通訊與測試頻段
+42 dBm（10W）輸出功率，滿足中功率應用需求
高三階交互點（OIP3）+46 dBm，確保線性與動態範圍
高動態範圍，適應多樣調變訊號與複雜測試情境
反極性保護，防止接線錯誤導致設備損壞
模組自我診斷功能：即時監測電流與溫度，超限時啟動浮動接點與 LED 警示
LED 指示燈：提供電源與模組運行狀態視覺化回饋
浮動接點狀態輸出：支援外部系統遠端監控或聯動保護設計
內建高效能濾波器與低雜訊電源模組：可大幅抑制雜散訊號（spurious signal）

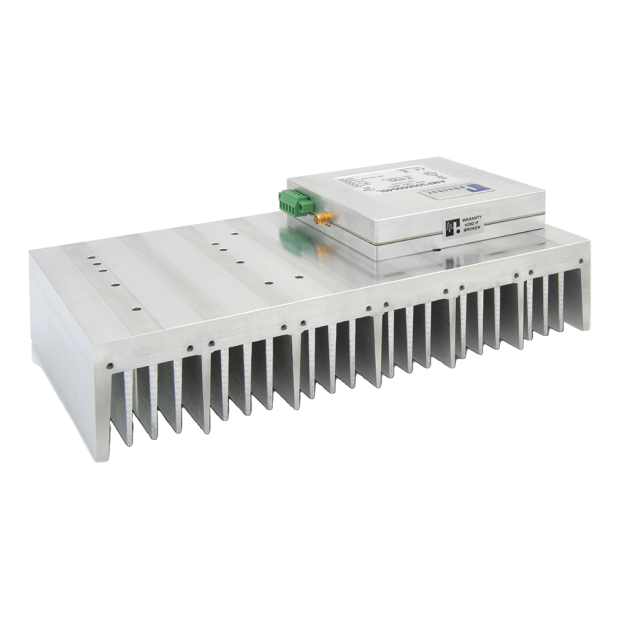

外接散熱片結構：出廠即配置散熱片，亦支援選配專用模組 UHS-1 提升熱控效能

適用應用領域

EMC 相容性測試：適合作為測試平台之中功率寬頻放大器來源
行動通訊系統測試與驗證：支援 GSM、UMTS、LTE、5G（FR1 頻段）等制式
無線網路測試環境：涵蓋 WiFi、藍牙（Bluetooth）等無線設備射頻驗證需求
UHF / SHF 射頻應用場景：如雷達、遙控系統、業務無線與頻譜調變通訊等專業領域

超寬頻 × 高功率輸出

AMP300600040 擁有 +42 dBm 輸出功率與 300~6000 MHz 超寬頻操作範圍，使其成為EMC 相容性測試的理想中功率放大解決方案，亦廣泛支援多頻段無線通訊與數據傳輸應用，包括 5G FR1 頻段、LTE、Wi-Fi、GSM 等標準協定。
