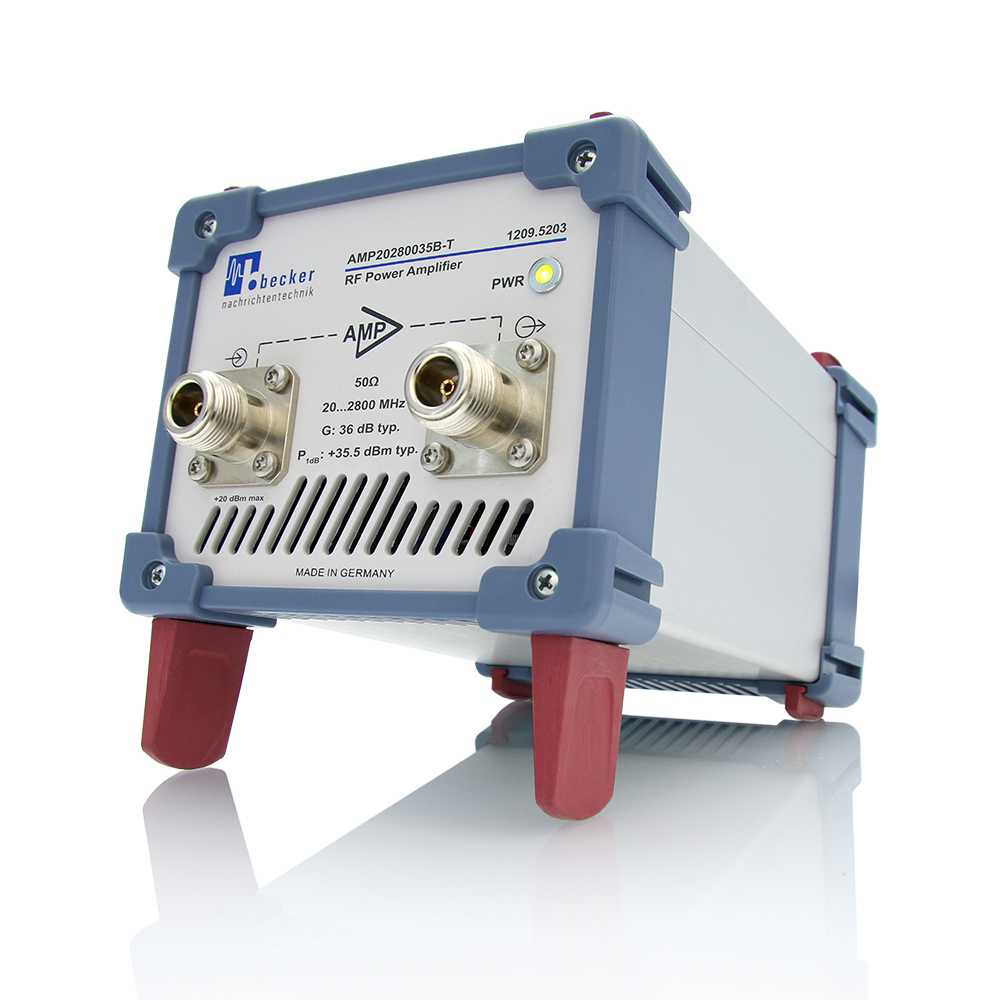

AMP20280035B-T 桌上型寬頻放大器
4.5W 穩定輸出 × 多頻段相容 × 低雜訊濾波
實力應對專業通訊放大任務
Becker 所推出之 AMP20280035B-T，為 AMP20280035B 的衍伸機種，此版本為桌上型裝置，便於實驗室或測試平台直接部署使用。此機種採用 50 歐姆技術架構設計，提供最高達 4.5 瓦特射頻輸出功率，涵蓋寬廣之 20 MHz 至 2800 MHz 頻率範圍，支援多頻段應用。
放大器採用 A-B 模式（Class A-B）操作架構，兼具高效率與高增益特性，特別適用於需長時間穩定輸出之場域，如 HTOL 高溫操作壽命測試應用，模組內部整合高通濾波器與低雜訊電壓穩壓電源，可有效抑制 VLF 與 HF 頻段內雜散訊號（spurious signal），確保訊號純度與測試穩定性。

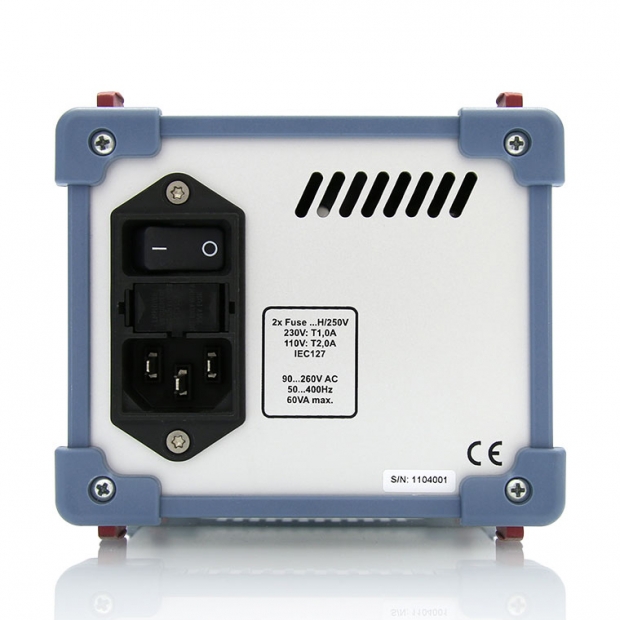

此外，AMP20280035B-T 配備反向極性保護機制，以防止安裝過程中電源接線錯誤導致損壞；支援寬範圍直流電壓輸入，可靈活整合於多種測試平台架構，並透過面板 LED 顯示電源狀態。模組外殼採用堅固鋁合金機殼搭配高效率散熱片設計，兼具電磁屏蔽與熱穩定性，確保長時間穩定運作於高溫與高負載條件下。
產品特點
- 輸出功率典型值達 +35.5 dBm，對應約 4.5 瓦特射頻功率，適用於多數功率放大需求
- 高效率電路設計，具備優異的電源轉換效率與低熱損表現
- 內建極低頻（VLF）抑制濾波器，有效過濾低頻干擾源，提升頻段純淨度

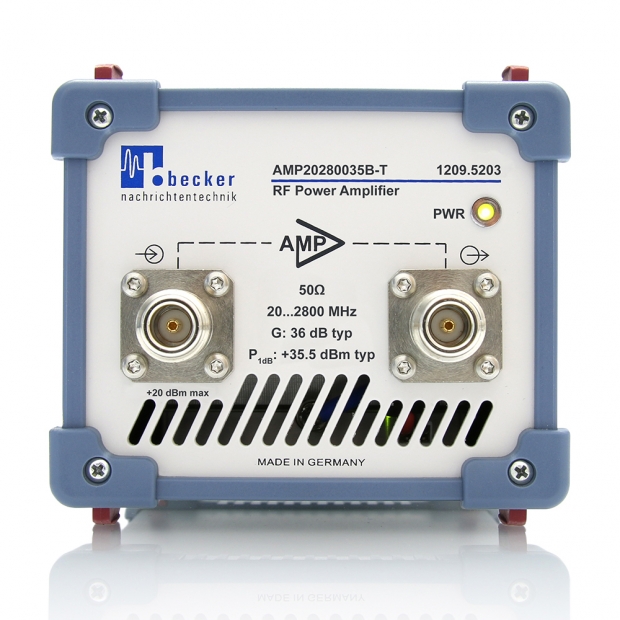

- 搭載 LED 電源指示燈，提供視覺化電源狀態確認
- 電源線路具備反向極性保護，避免安裝時電源極性接反造成模組損壞
應用場景
- 各式行動通訊功率放大器模組應用場景
- 支援 GSM、UMTS、LTE 等主流無線技術
- 適用於 Wi-Fi 應用模組之前級放大或發射功率擴展
- 實驗室環境中高穩定度射頻增益應用
- 測試設備系統整合，作為通訊訊號功率擴展或雜訊抑制模組
特殊功能說明
AMP20280035B-T 提供 4.5 瓦特射頻輸出功率，具備優異的電源轉換效率與穩定性能表現，適用於高可靠度之連續工作環境。其輸入端整合高通濾波器（High Pass Filter），可有效抑制 VLF 與 HF 頻段內之不必要訊號，大幅提升輸入訊號純淨度，避免低頻干擾影響後段增益與通訊效能。

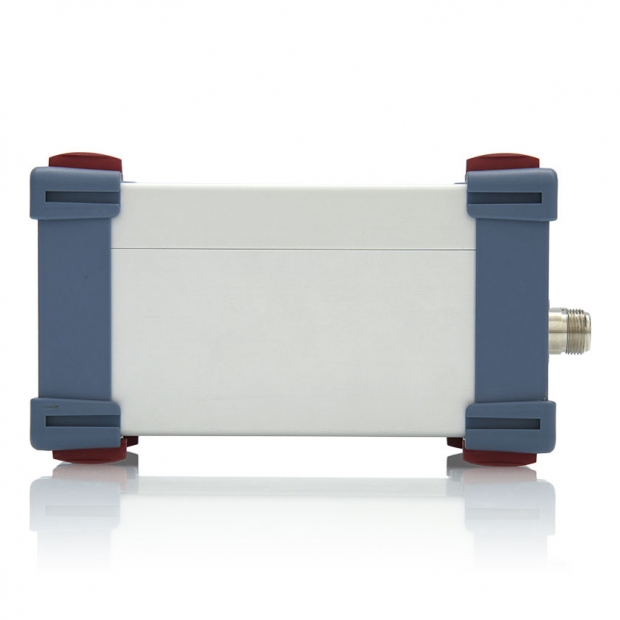

堅固機構設計
放大器採用鋁合金精密加工機殼，具備高強度抗機械衝擊能力，可有效保護內部高頻電路元件，免於運輸或安裝時之結構損壞；同時外殼具備優異電磁屏蔽能力，可有效防止來自外部之無線電波或高頻訊號造成的EMI，保障模組在電磁複雜環境中仍能穩定運作。
DC 連接器方向選擇
為便於整合至使用者客製化設備或機構內部，此放大器模組提供水平與垂直方向之 DC 插孔版本，可依實際安裝空間彈性選用，最佳化電源線佈局與走線彈性，提升系統整體裝配效率與接線整潔性。
技術規格

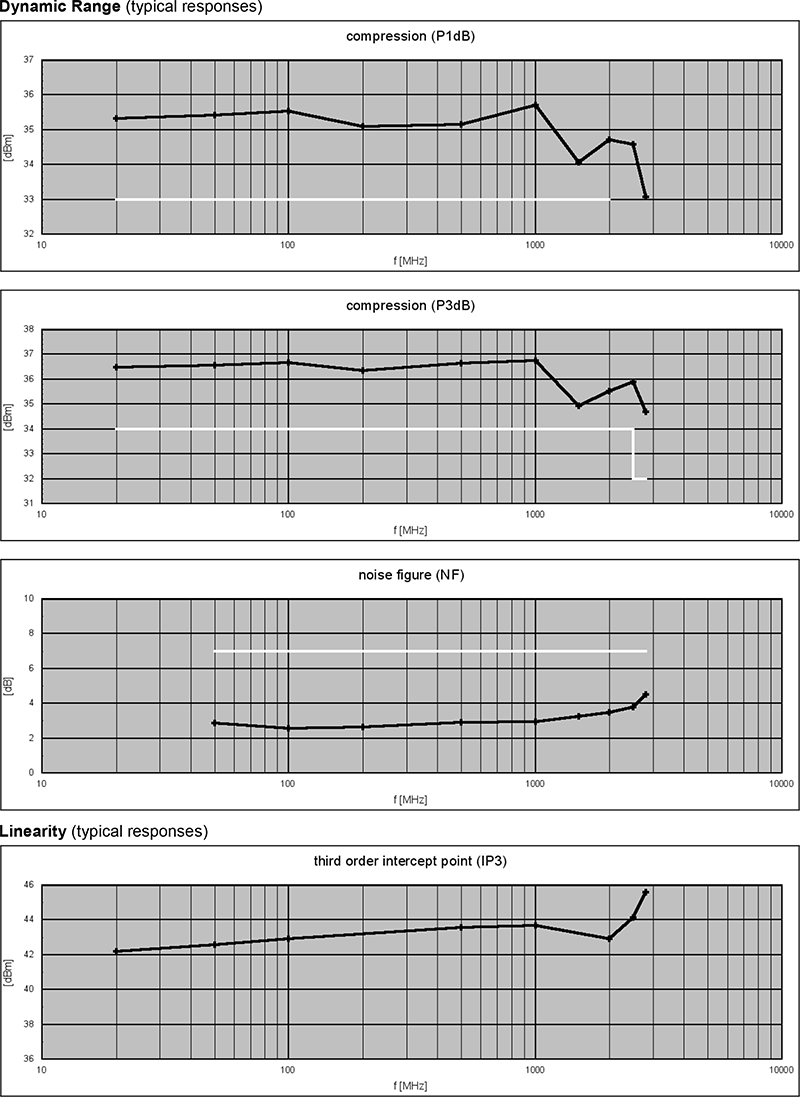

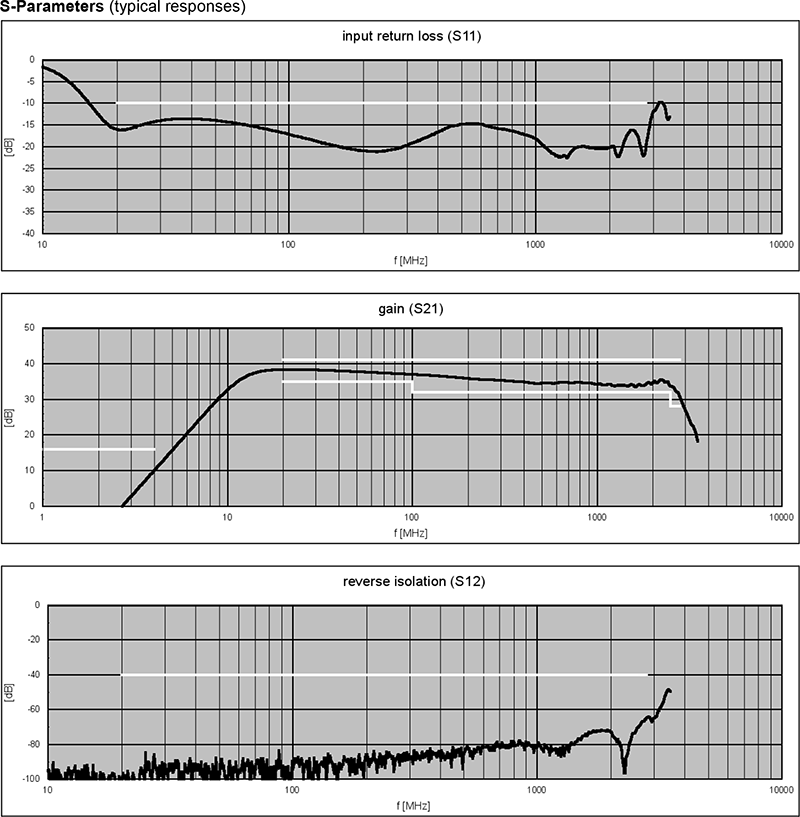

效能
尺寸

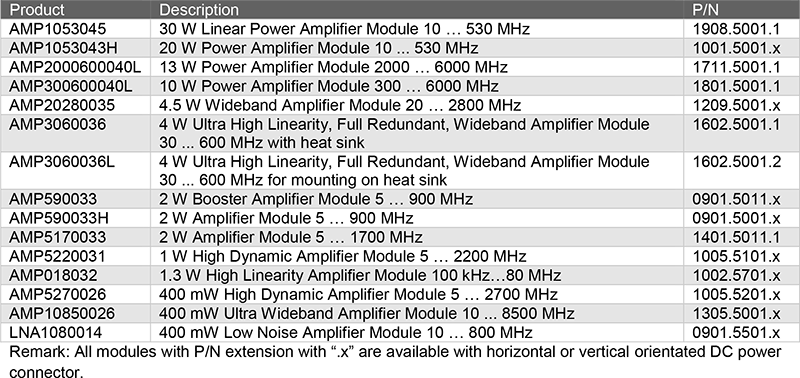

相關產品
