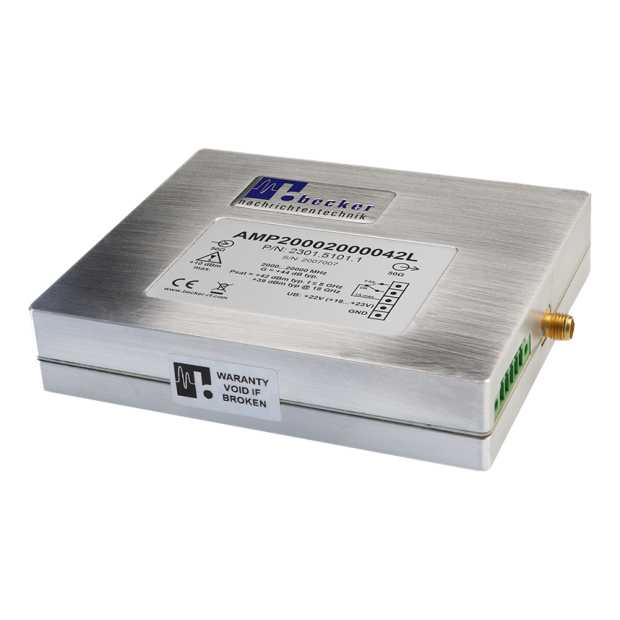

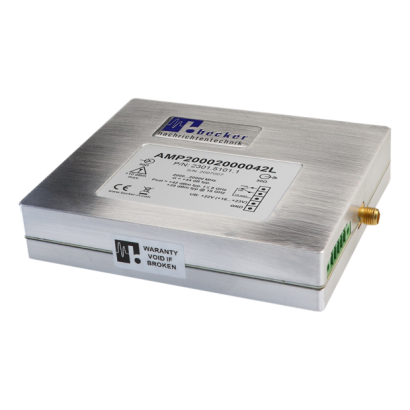

AMP20002000042

15W 功率放大器模組含散熱片

一體式散熱 × 高功率輸出 × 全頻段放大解決方案

AMP20002000042 是一款整合高效散熱設計的 15W 功率放大器模組，支援 50 歐姆系統，特別針對寬頻應用環境設計；模組內建 高線性輸出能力 與 強健電源保護機制，可滿足對高穩定性有嚴格要求的專業應用；產品涵蓋頻率範圍達 2000 至 20000 MHz，提供穩定的增益與優異的訊號純淨度表現。

其內部採用 高效率濾波架構 與 低雜訊穩壓模組，可有效抑制雜散訊號干擾，提升整體訊噪比；電源路徑具備 反向極性保護電路，可避免接線錯誤時造成模組損壞；模組運作狀態可透過前面板 LED 指示燈 即時掌握，並支援 浮接繼電器輸出，以利遠端系統進行模組狀態監控。

該機種出廠即整合 高導熱鋁製散熱片，無需額外配置即可進行有效散熱，適合導入高密度模組整合架構中，或應用於需持續輸出之功率放大任務。

特點

輸出功率表現優異：
+42 dBm（頻率 ≤ 8 GHz）
+39 dBm（@18 GHz）
高三階交互調變點（OIP3）：
+44 dBm（典型值，8 GHz），適用於高線性需求之通訊系統
具備高動態範圍，支援複雜寬頻訊號環境下穩定操作
電源反向極性保護，提升安裝容錯性
內建自我診斷功能，可監控電流與溫度狀態
LED 光學指示燈，即時顯示電源與模組運作狀態
遠端狀態查詢支援：配備浮接繼電器狀態接點，可整合至遠端監控系統
適用外部散熱片被動散熱設計，系統整合彈性高

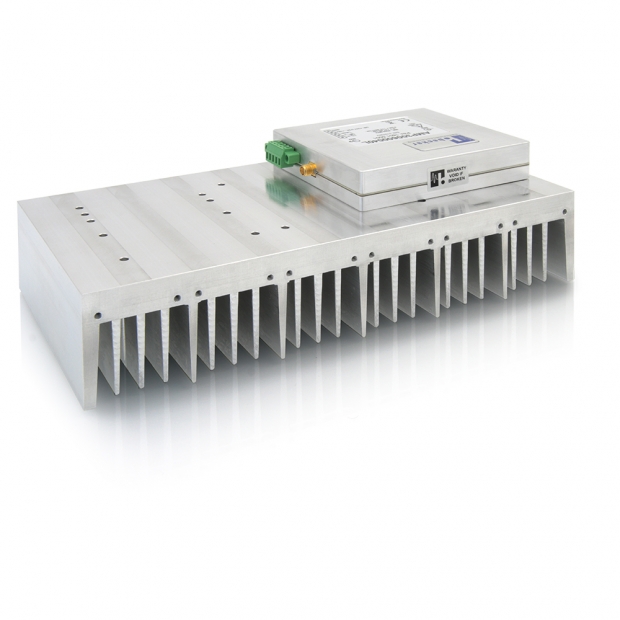

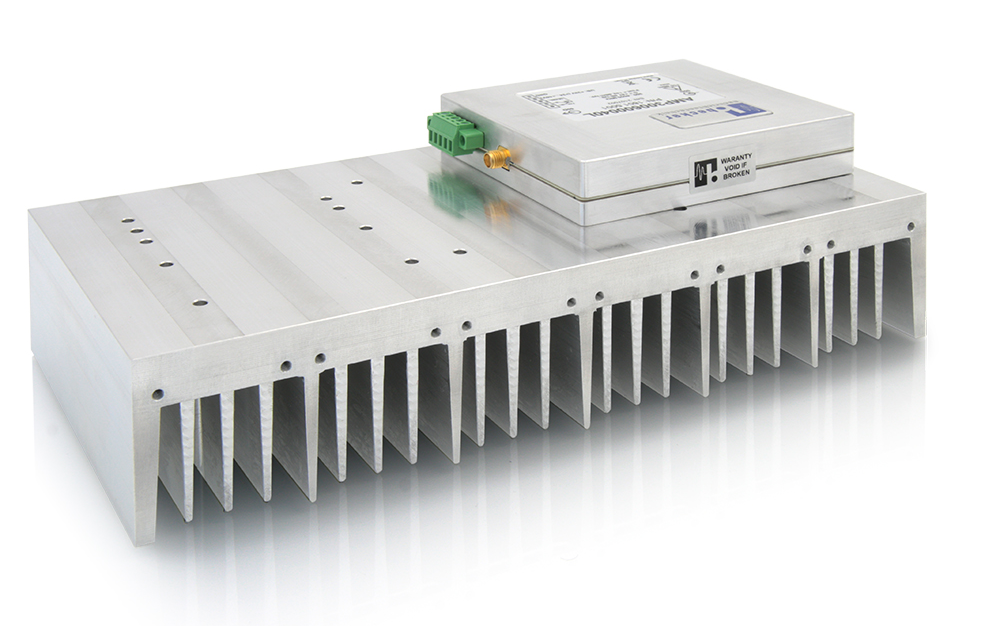

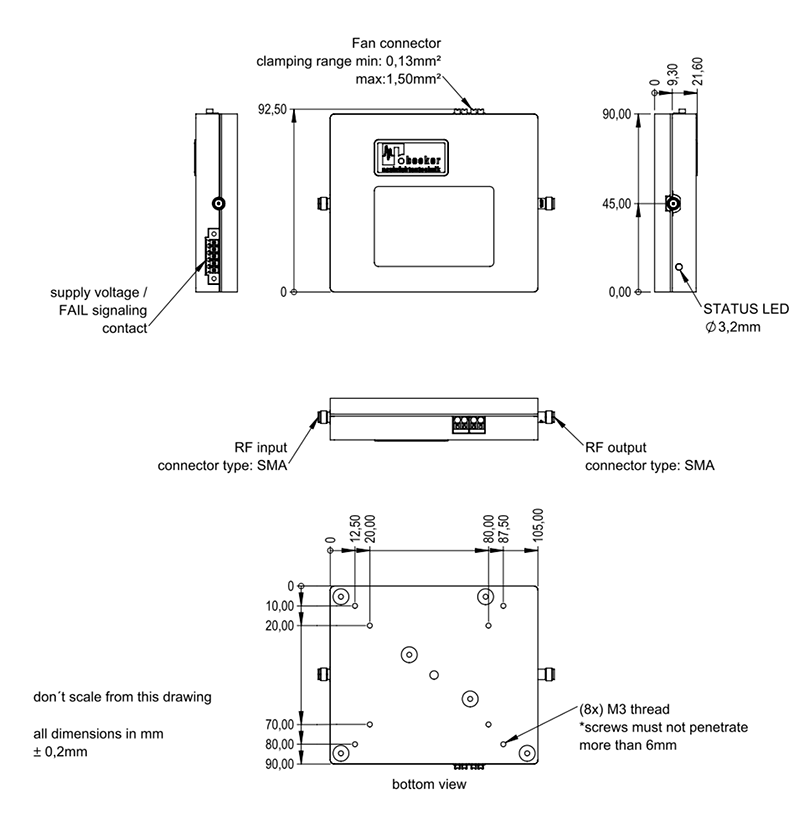

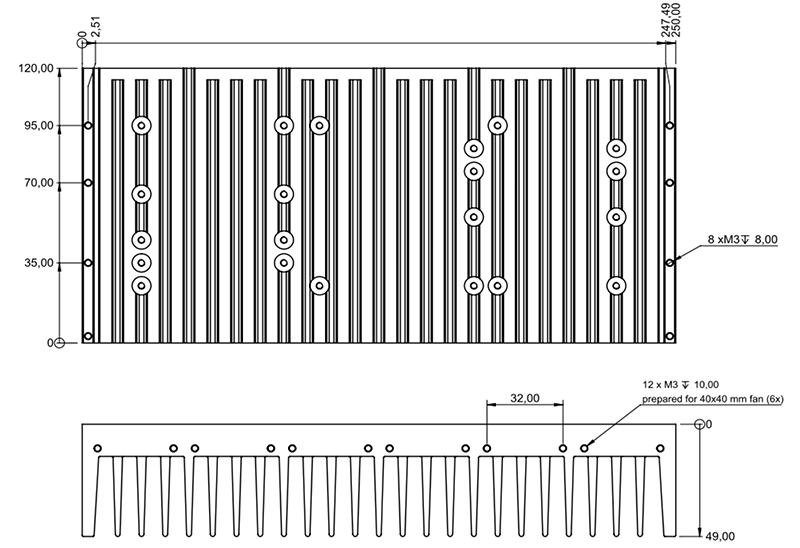

特殊設計 - 適用於外部散熱片安裝

此放大器模組設計為直接安裝於使用者自備之散熱片上，進行被動式散熱；採用現代化半導體技術，使其在 2000 MHz 至 20000 MHz 超寬操作頻寬範圍內，仍具備穩定且高動態範圍特性，可廣泛應用於行動通訊、Wi-Fi、科研量測與軍用系統等多種場景。

模組內建自我監控機制，可即時監測電流消耗與內部溫度，當任一參數超出預設限制值時，系統會自動斷開浮接狀態接點，並透過模組上的 LED 指示燈同步顯示異常狀態，提升系統穩定性與安全性。
