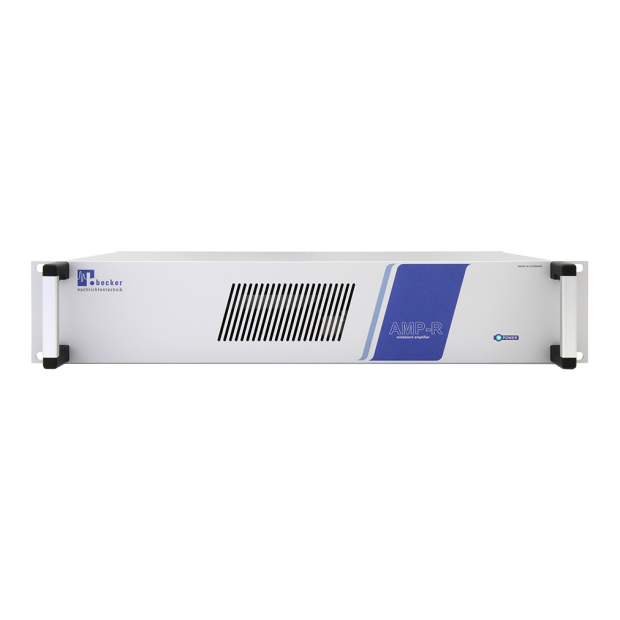

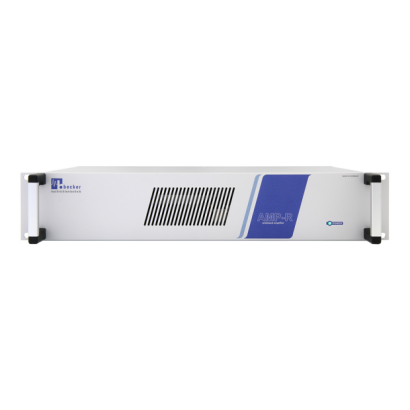

AMP20002000042-R 功率放大器
15W 高輸出 × +44 dBm OIP3 × 2–20 GHz 超寬頻穩定驅動核心
AMP20002000042-R 為 Becker 推出之小型化寬頻功率放大器，採用標準 50 ohms 技術設計，專為研發、軍工、通訊與訊號處理等專業應用領域所打造；該機種具備堅固耐用的電氣與機構結構，可確保長時間穩定運作，並於 2000 至 20000 MHz 超寬頻段範圍內提供高效線性放大效能，適用於多頻段環境。
內部配置高效濾波器與低雜訊電壓供應系統，有效抑制雜散訊號（spurious signals），提升整體訊號純度；前面板配置 LED 電源狀態指示燈，提供即時可視化監控；放大器支援標準 19 吋機架安裝，亦可作為桌上型設備操作；內建 AC 主電源轉換器，支援寬範圍輸入電壓，並整合主動冷卻系統，實現即插即用的便利操作與穩定熱管理。
產品特點
- 寬頻輸出功率性能：
+42 dBm（f ≤ 8 GHz）
+39 dBm（@18 GHz） - 高三階交調點（OIP3）性能：+44 dBm typ.（@8 GHz）
- 高動態範圍：適用於要求嚴格的射頻訊號處理
- 內建自我監控功能：即時監測電流與溫度狀態，異常時透過浮動接點輸出警告
- 光學電源與狀態指示：可視化顯示裝置運作狀態
- 浮動狀態訊號接點：便於整合至上層控制系統，實現遠端故障通報或保護機制
- 抗負載不匹配設計：電晶體設計具裕度，具備反射功率容忍度，確保穩定輸出
- 鋁合金結構機殼：提供優異電磁遮蔽能力，滿足 EMC 要求的嚴苛應用場合
應用場景
- 無線通訊與 Wi-Fi 設備開發
- 射頻訊號干擾（Jamming）與屏蔽測試
- 國防與軍事通訊系統
- 情報與訊號情報裝置
- 實驗室與研究單位之寬頻放大應用
特殊功能
採用現代半導體技術，使該機種內部放大模組於超寬頻操作頻段下仍具備高動態範圍，特別適用於行動通訊、Wi-Fi、研發與軍用等多元應用場景。內建自我監控功能可持續監測電流消耗與模組溫度，當超出容許範圍時，將自動觸發浮動接點進行異常警示，有助於故障預防與系統整合監控。
容錯設計對抗不匹配負載
該機種採用具備足夠功率裕度之射頻功率電晶體，即使遇到反射功率或負載不匹配條件，仍具穩定性與操作容忍度，提供高抗性與可靠性，確保射頻輸出不受干擾。
堅固結構設計
該機種採用全鋁質機殼設計，具備良好抗機械衝擊與電磁遮蔽能力；其內部放大模組封裝於 CNC 加工鋁合金結構中，可有效屏蔽干擾並滿足 RF 動態特性與 EMC（電磁相容性）之高標準要求，非常適合高可靠性與高穩定性需求之專業應用。

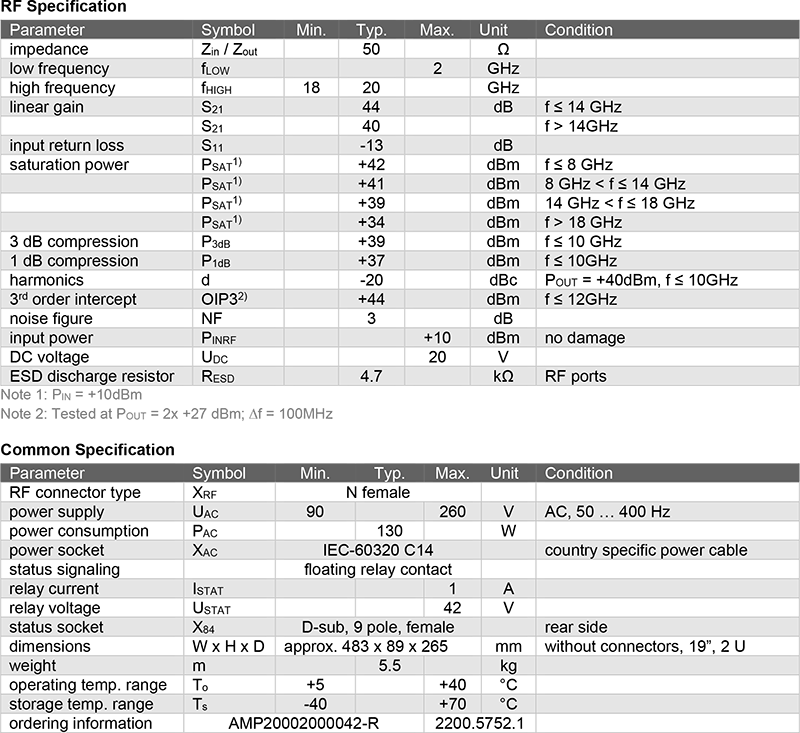

技術規格

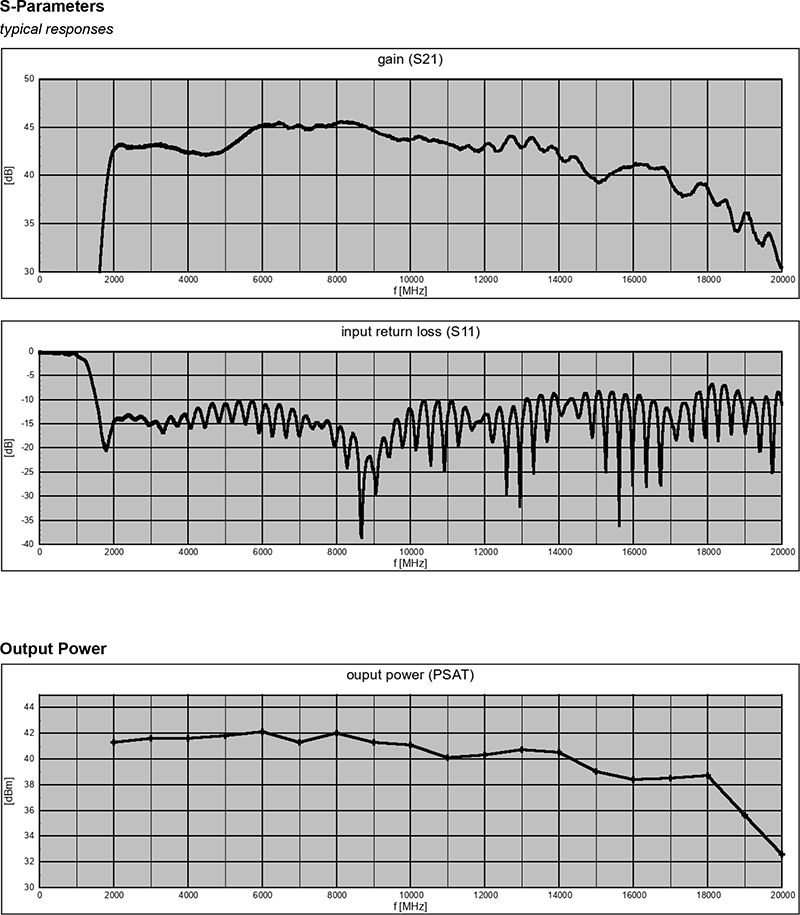

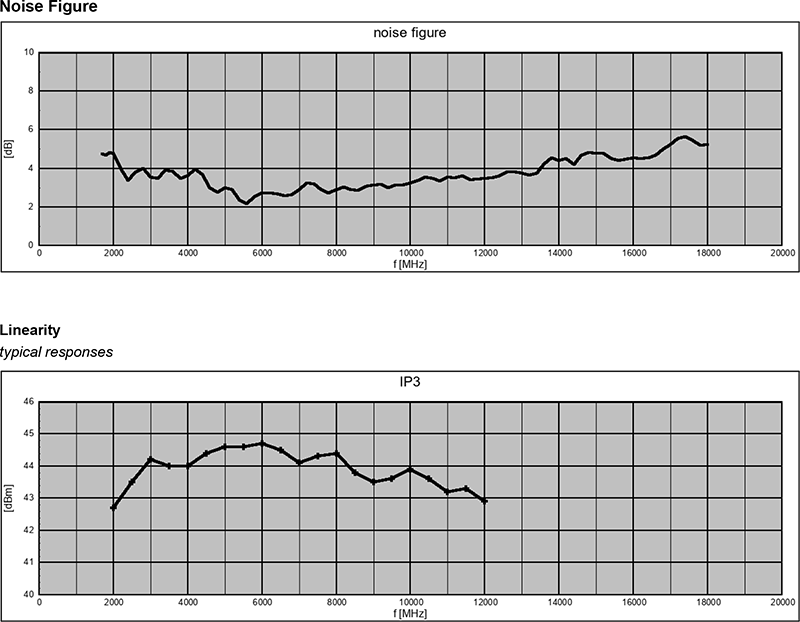

效能

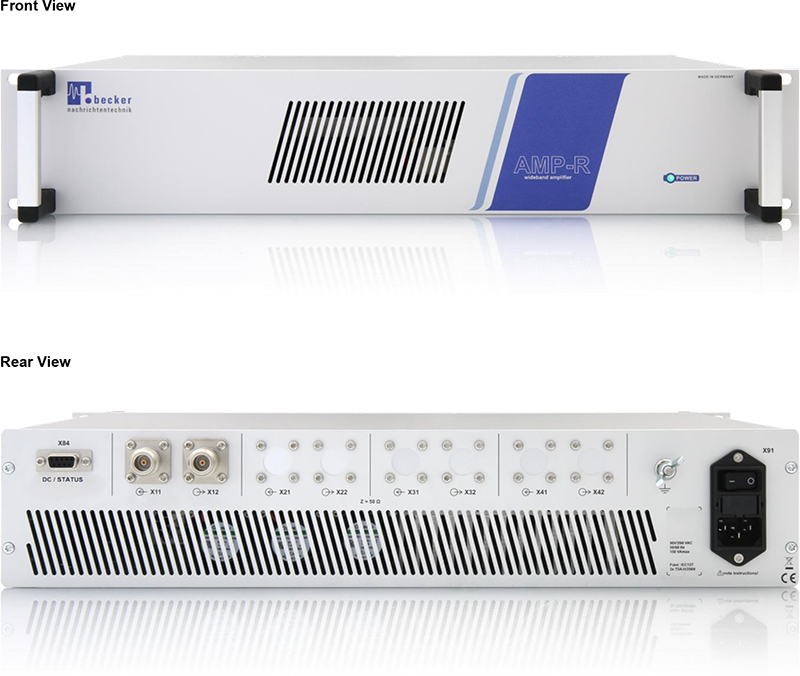

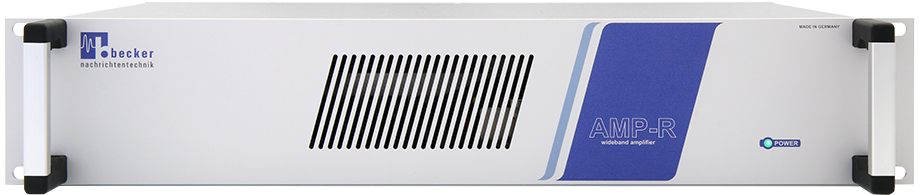

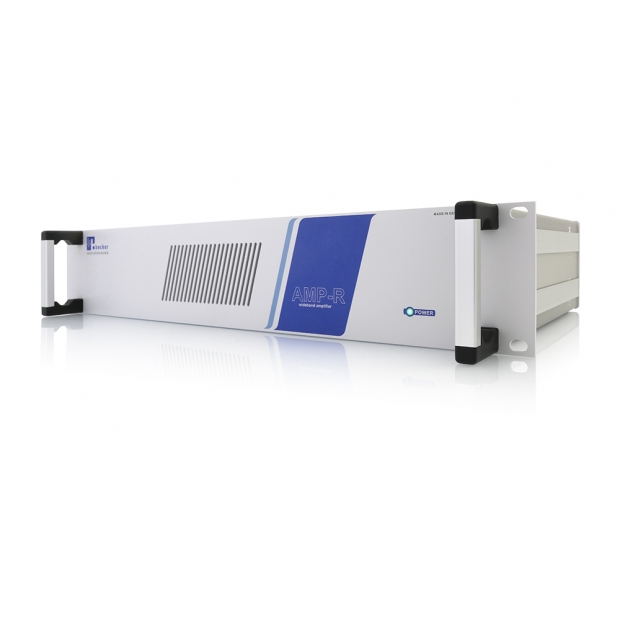

外觀

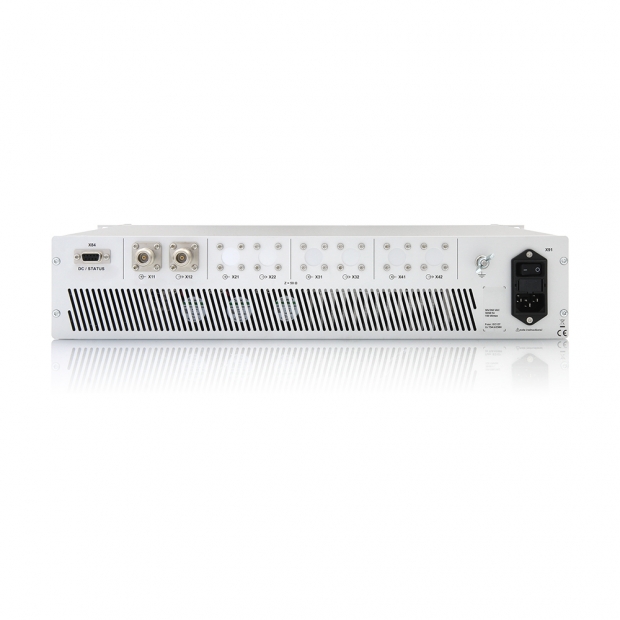

背面 N 型連接器數量依產品變體而異

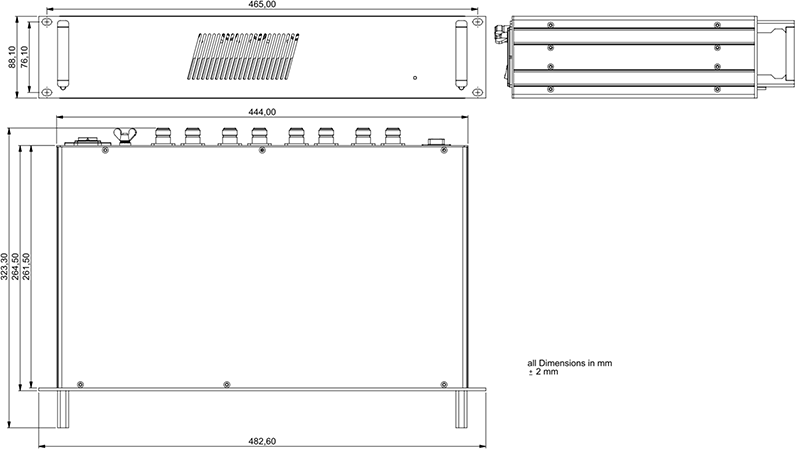

尺寸
背面 N 型連接器數量依產品變體而異
PIN 定義：STATUS 狀態訊號
STATUS 埠為浮動接點（floating contacts）形式，當內部自我監測功能偵測到異常狀況（如電流或溫度超出限制），該接點將打開以提供外部狀態告警訊號，可用於整合至外部系統進行故障監控與安全保護。

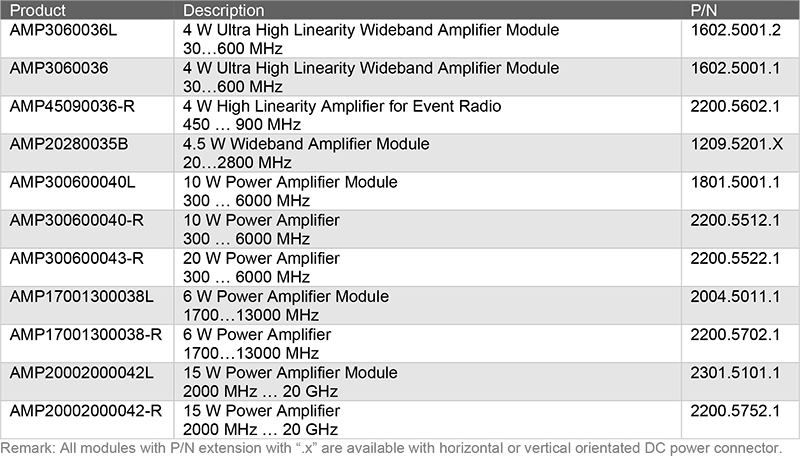

相關產品
