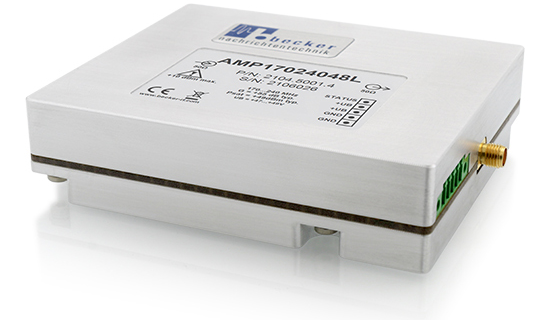

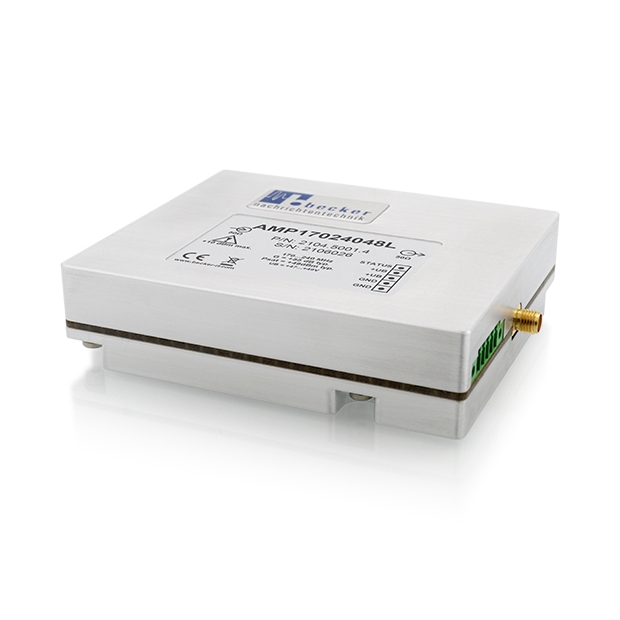

AMP17024048L DAB 線性功率放大器模組
高線性 × 雜散抑制 × 多載波驅動專用 DAB 放大器模組
AMP17024048L 為 Becker 所推出之小型化放大器模組，專為專業數位音訊廣播（DAB, Digital Audio Broadcasting）應用而設計，此模組具備堅固的電氣與機械設計，可長時間穩定運作；內建濾波器與低雜訊電壓供應電路，具備優異的雜散訊號抑制能力。
為避免安裝時損壞，電源具備反接保護功能，模組由單一路直流電壓供電，並透過模組上的 LED 指示燈顯示電源與狀態訊號。RF 連接器為 SMA 母頭；模組設計需外接散熱器；AMP 系列所有放大器皆採用 50 Ohm 技術設計。
產品特點
- 小型化設計
- 高動態範圍
- 電流與溫度監控
- 狀態指示功能
- 電源反接保護
- 提供對應散熱器（可選配）
應用場景
- 發射端放大器（TX Amplifier）
- 數位音訊廣播（DAB）
- 多載波系統（Multicarrier）
- 中繼器（Repeater）
- 輻射電纜驅動器（Radiating Cable Driver）
高線性與多載波支援
此放大器模組具備優異的第三階交互調變點（IP3）特性，適用於需放大數位調變訊號或多載波訊號的專業應用環境，不產生失真效應。
內建的自我監控功能可持續量測電流與溫度；當超過容許範圍時，模組透過開漏輸出（Open Drain）腳位傳遞狀態訊號，可由外部控制器讀取模組是否異常。
負載耐受設計
使用餘裕充足的功率電晶體，即使在非匹配負載條件（如反射功率、開路或短路）下也能維持穩定與安全的輸出特性。
堅固外殼與抗干擾能力
放大器模組採用鋁合金銑削外殼，可有效防止機械損壞，並具備優異電磁遮蔽效果，避免環境中無線電訊號造成的 EMI 影響；標準版本為安裝於使用者提供的散熱器，亦可選配相容之專用散熱器（型號：UHS-1）。

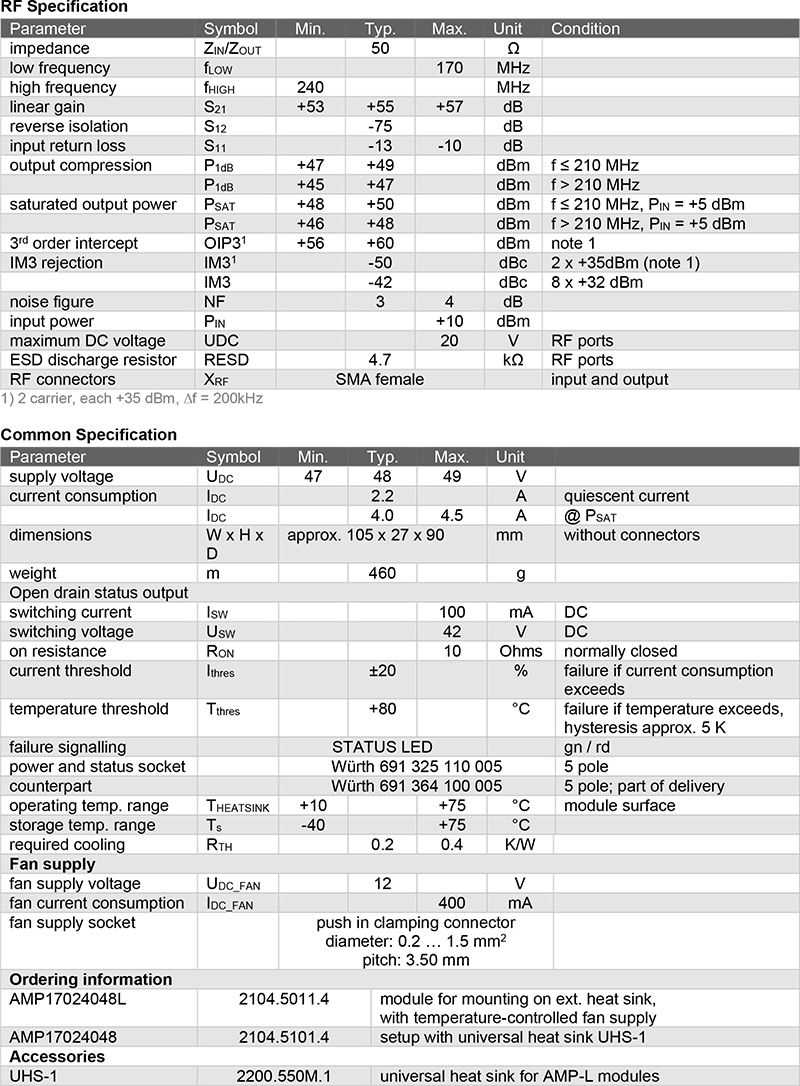

技術規格

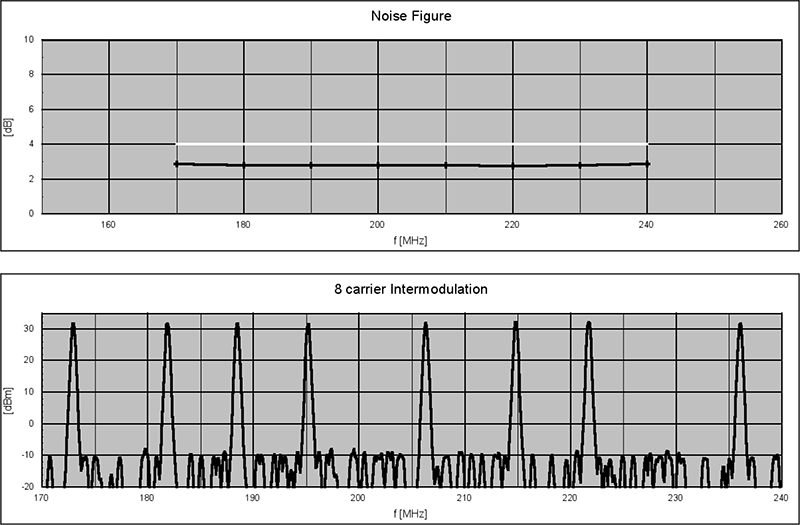

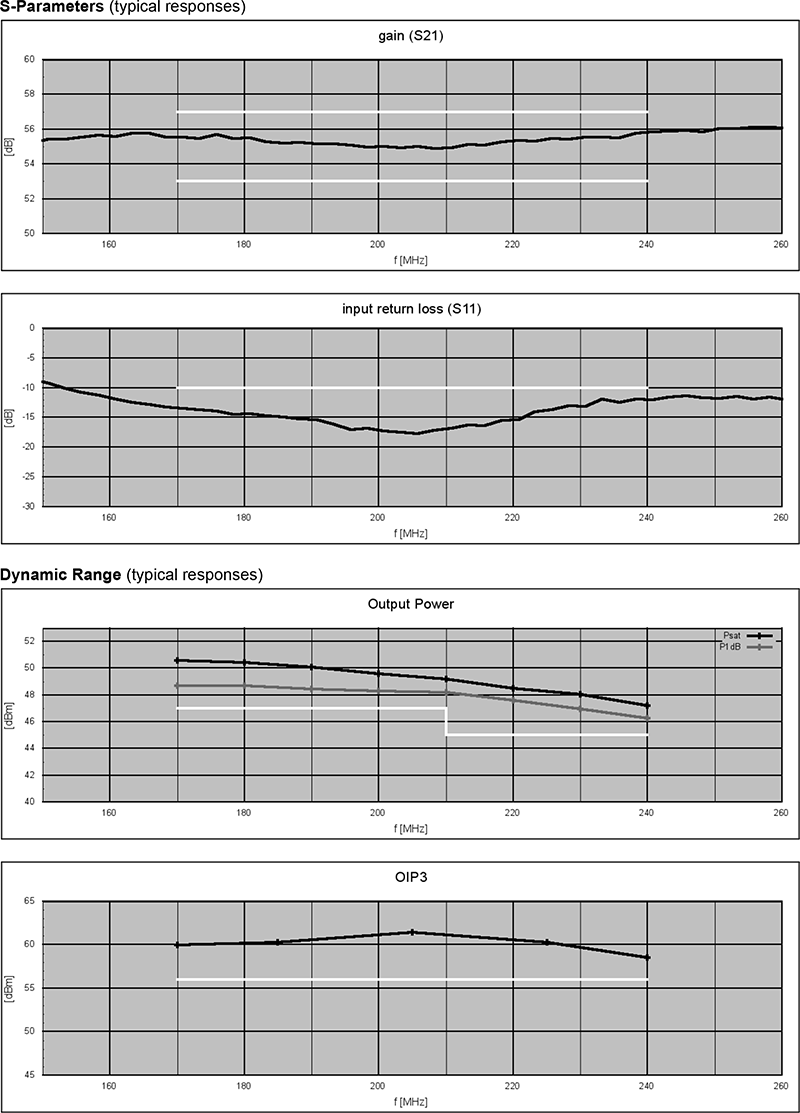

效能

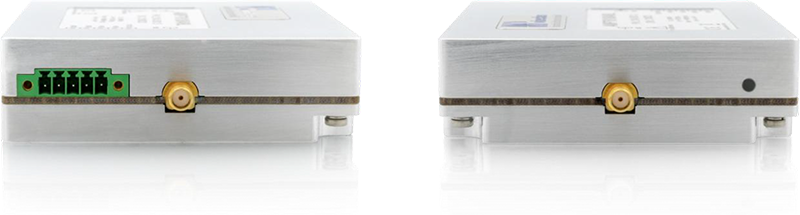

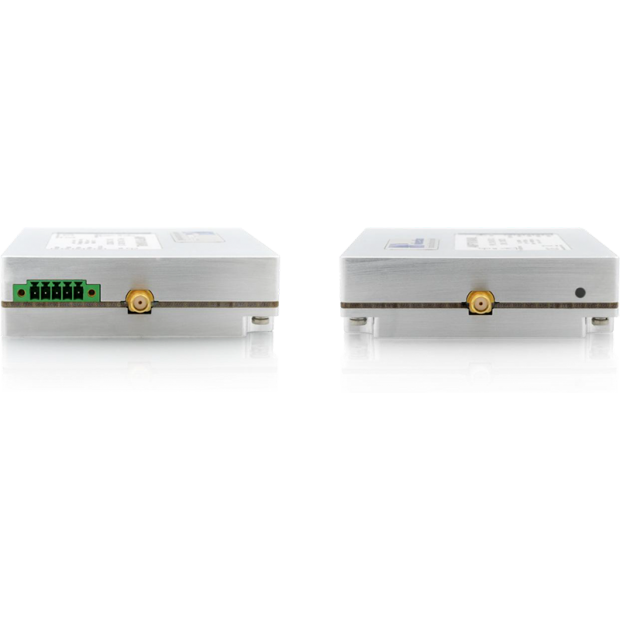

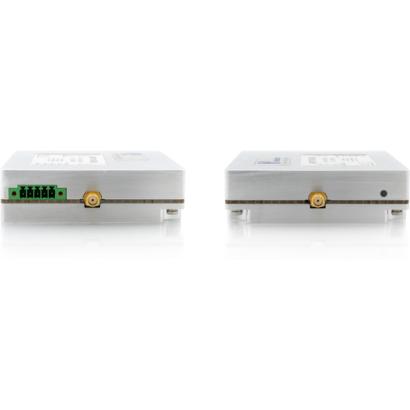

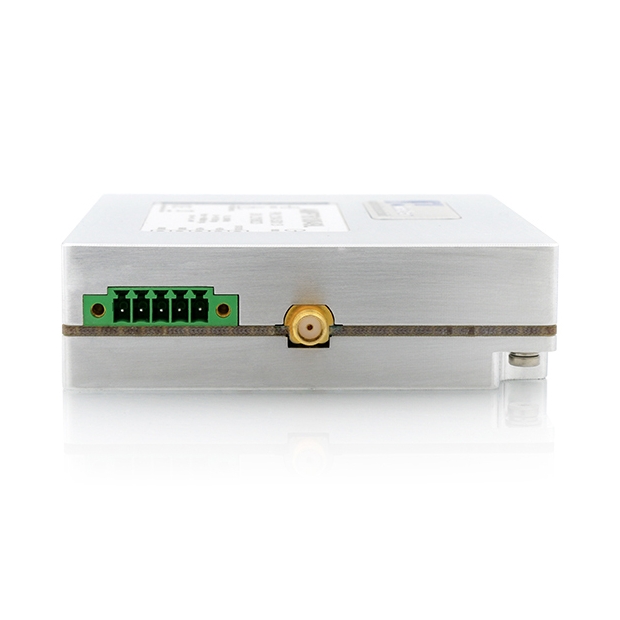

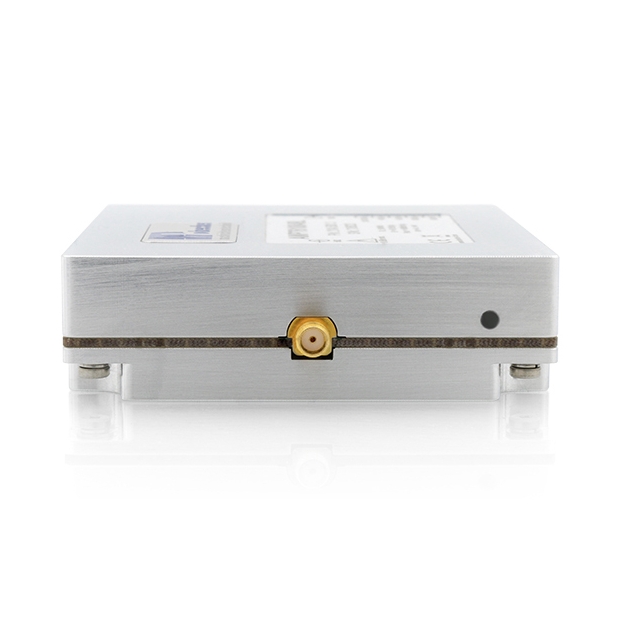

外觀

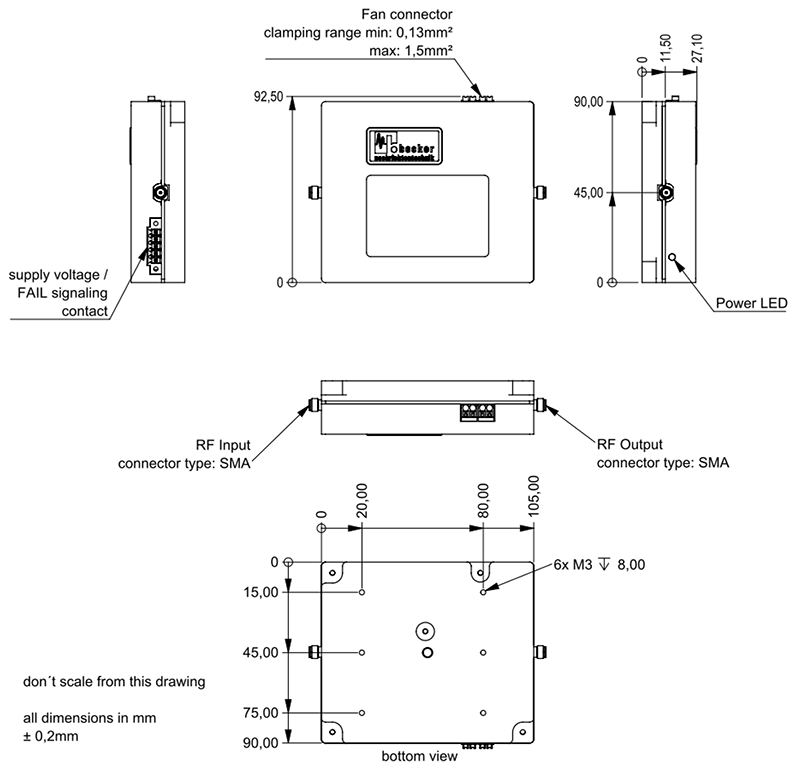

尺寸
PIN 腳位定義（DC / STATUS）
採用浮動接點設計

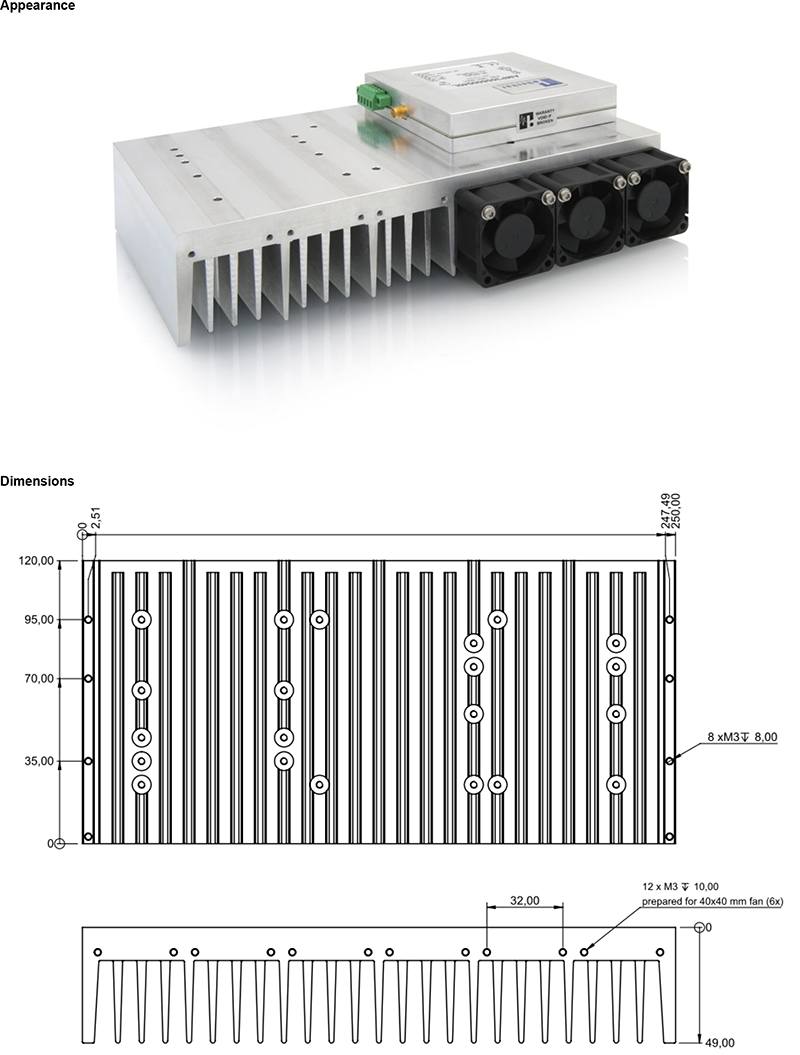

散熱器整合
建議搭配 UHS-1 通用散熱器 安裝使用，可有效提升熱管理效能。

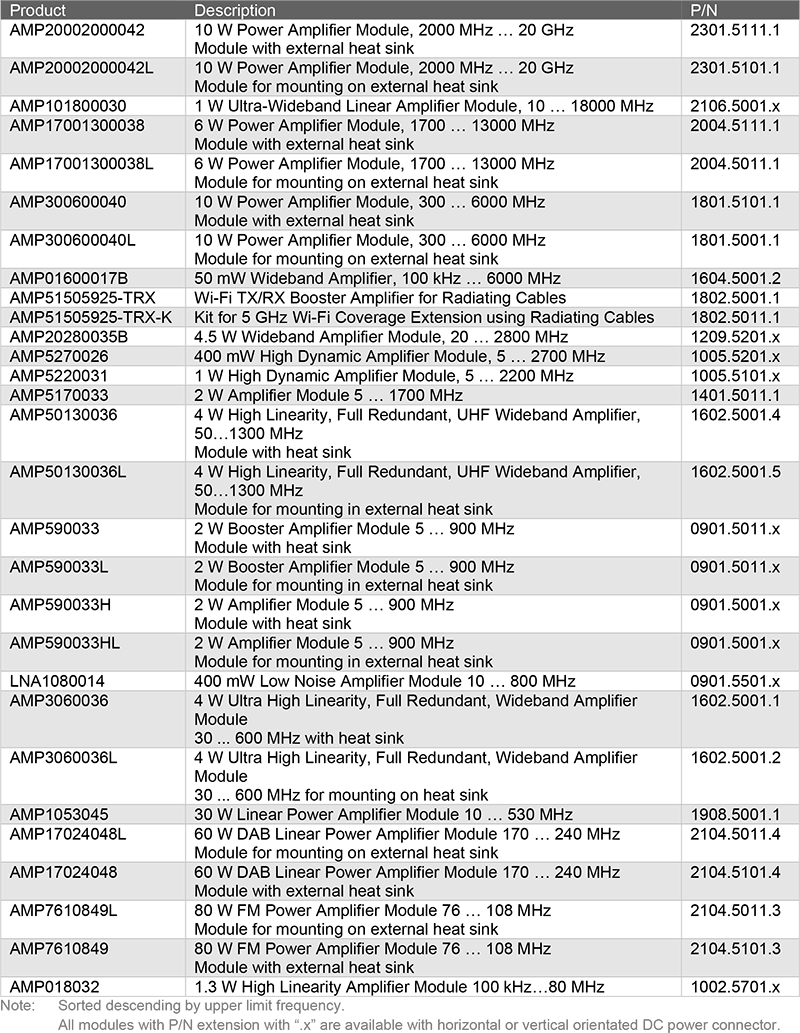

相關產品
