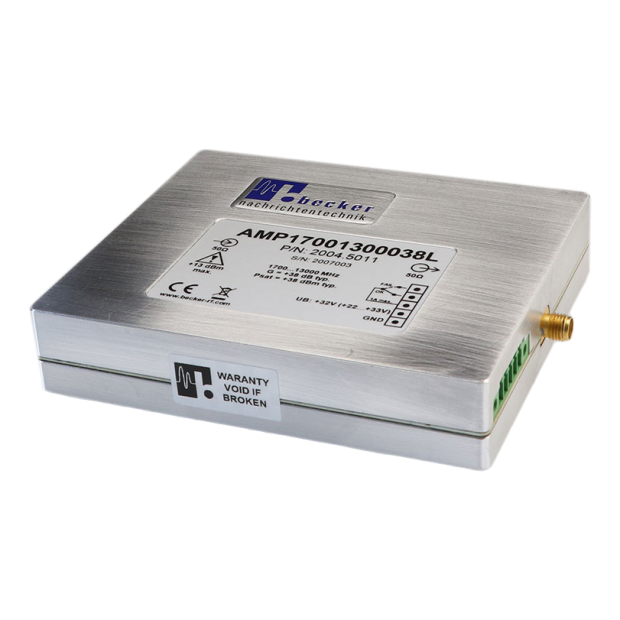

AMP17001300038L 功率放大器模組

6W 高穩定放大器｜1700–13000 MHz｜OIP3 +42 dBm

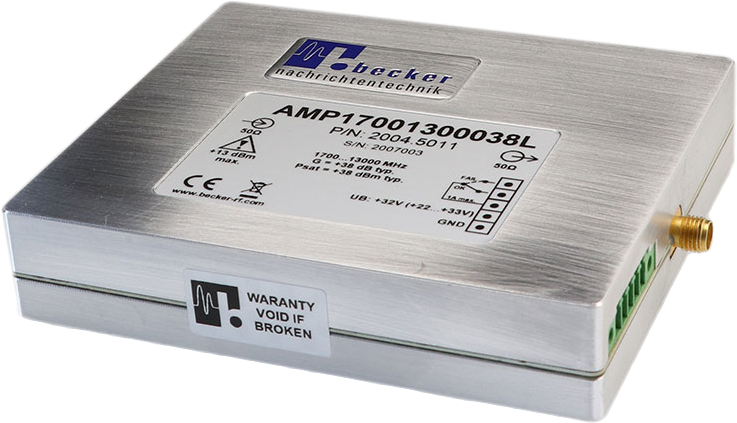

AMP17001300038L 為 Becker所推出之高性能放大器模組，採用 50 ohm 系統架構，設計用於需長時間穩定運作之專業級通訊與測試應用，具備堅固耐用的電氣與機械結構，可承受嚴苛操作條件並延長模組壽命；模組支援 1700 至 13000 MHz 超寬頻頻段，涵蓋多個倍頻範圍，內建濾波器與低雜訊電源設計可有效抑制雜散訊號，確保輸出訊號純淨穩定。

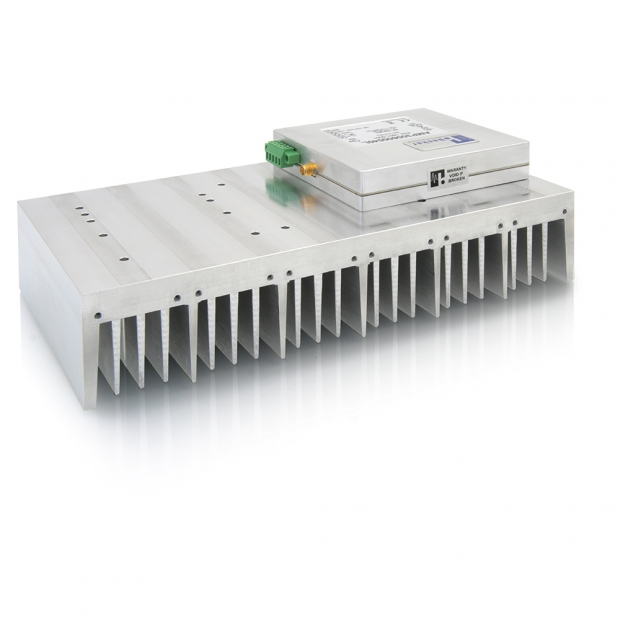

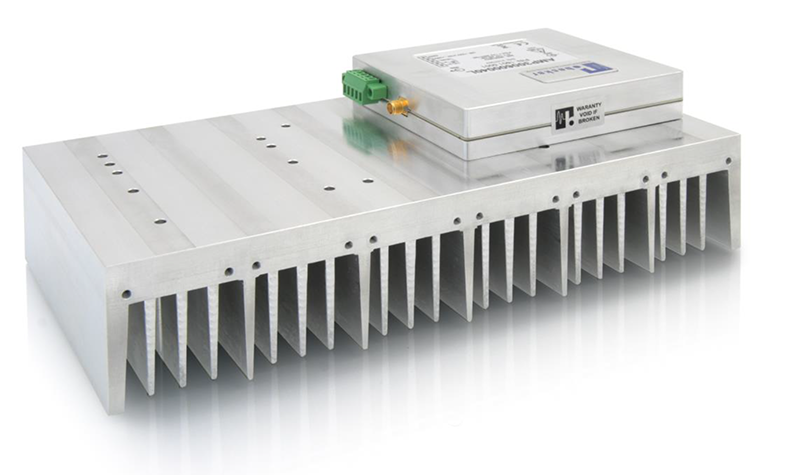

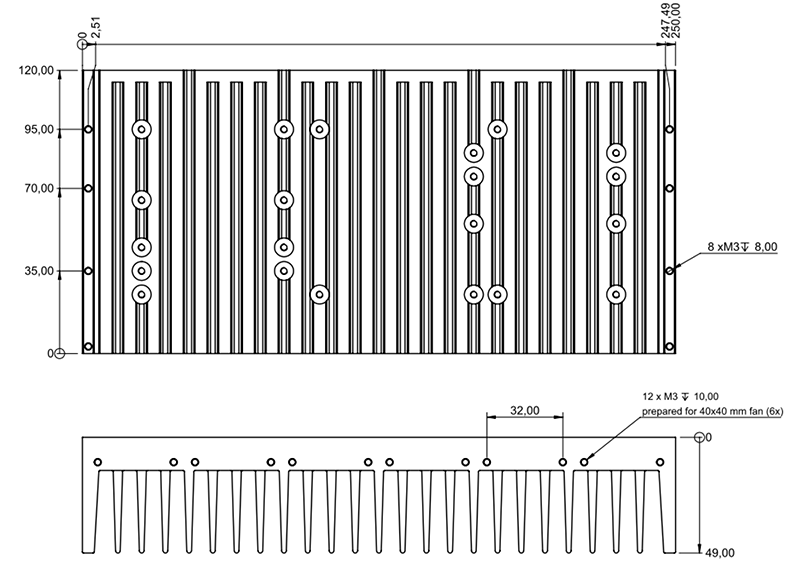

為避免安裝時因電源接錯而導致損壞，模組內建反向極性保護機制，大幅提升使用安全性與可靠性；模組運作狀態與電源供應情形，皆可透過LED 指示燈即時顯示，並支援浮動式繼電器接點輸出，供遠端系統查詢模組健康狀態；該放大器模組需安裝於由使用者提供的散熱器上進行被動冷卻，亦可選配相容之通用型散熱器 UHS-1，以簡化整合與安裝流程。

關鍵特點

典型輸出功率 +38 dBm，提供穩定且高強度的射頻輸出能力，適用於嚴苛通訊環境中之放大應用；
高三階互調輸出點（OIP3）+42 dBm，展現優異的非線性失真抑制能力，可提升系統整體訊號線性度與動態範圍；
高動態範圍設計，可精確處理強弱訊號混合的複雜射頻環境；
內建反向極性保護設計，有效避免電源反接造成模組損壞；
具備自我檢測功能，可即時監控電流與溫度，超出容許值時自動開啟保護接點，並透過 LED 顯示異常狀態；
電源與模組狀態具備光學顯示與繼電器狀態訊號輸出，利於現場及遠端運維；
模組支援被動冷卻架構，可搭配選購之相容散熱器進行安裝配置。

適用應用場景

射頻與微波研發環境，適用於實驗室中各式測試架構、射頻鏈路模擬與量測驗證；
行動通訊與 Wi-Fi 系統，涵蓋主流與次世代高頻段，可用於訊號前端增益設計與模擬環境建構；
軍事與國防應用，提供高穩定性與抗干擾能力，適合部署於前線裝置或後端通訊系統中；
情報與安全監控設備，可於多頻道、多訊號來源環境中穩定放大目標訊號，提升系統偵測效能；
干擾訊號產生器，支援高功率寬頻放大，適用於電磁干擾應用場合。

特殊功能

採用現代化半導體技術，使該放大器模組在寬廣操作頻率範圍內具備高動態性能，可支援多頻段、寬頻運作需求，提供穩定且高線性的射頻放大表現；由於具備超寬頻頻段支援能力（1700~13000 MHz），該放大器適用於行動通訊、Wi-Fi、射頻研究與軍事應用等多場景環境，滿足各種複雜訊號架構與多變應用情境的需求。

為降低功耗與減少模組熱生成，使用者可依所需射頻輸出功率，在廣泛的電源電壓範圍內進行彈性供電調整，提升系統整體效能與熱管理效率；模組內建的自我檢測功能可即時監控電流消耗與模組溫度，當任一參數超出允許範圍時，將自動開啟浮動接點發出狀態警告，並同步透過 LED 指示燈進行視覺化異常顯示，確保操作安全性並利於故障診斷。
