AMP1053045 線性功率放大器模組

高線性 × 高容錯 × 寬頻連續波放大解決方案

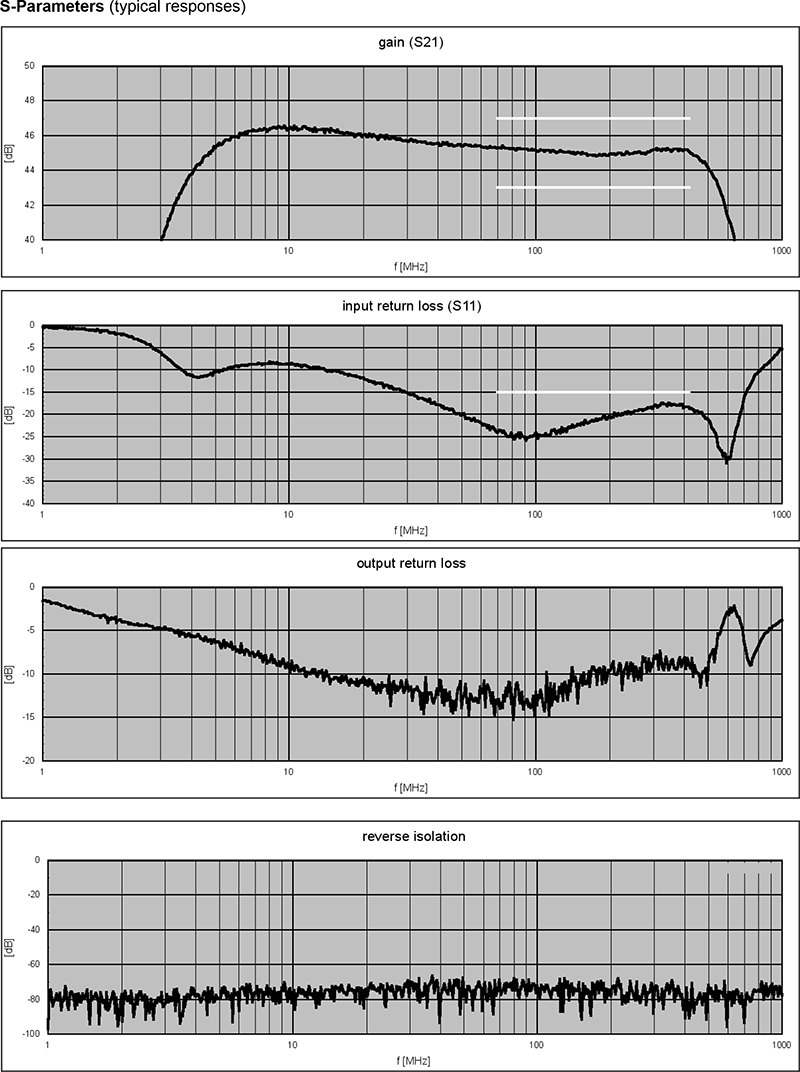

AMP1053045 為 Becker Nachrichtentechnik 所推出之小型化放大器模組，採用 50 歐姆技術設計，專為專業 FM、DAB、BOS/TETRA 等無線通訊應用所打造；具備堅固的電氣與機械結構設計，能於長時間運作中維持穩定可靠的性能；此外，此放大器模組支援涵蓋多個倍頻的寬頻操作頻段（10~530 MHz），具備優異的頻率一致性與信號放大穩定性。

內建多級濾波器與低雜訊電壓供應器，可有效抑制雜散訊號（spurious signal）與干擾項，確保輸出訊號品質；為避免安裝或操作期間因接錯極性而損壞模組，電源輸入端特別設計有反向極性保護電路；模組採用單一路直流供電架構，模組前方配備 LED 指示燈，可即時反映電源供應狀態與模組運作狀態。

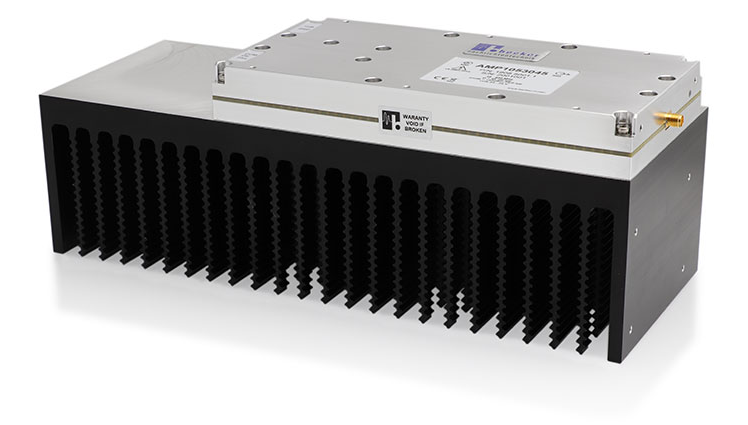

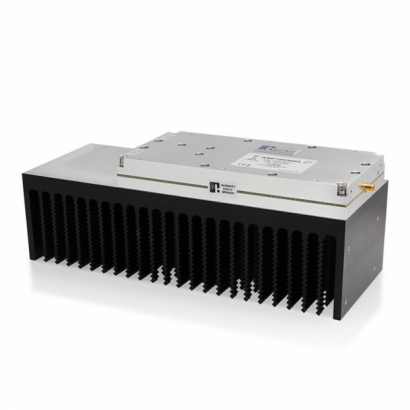

射頻輸入與輸出埠皆採用標準 SMA 母接頭（SMA female），具備良好的射頻連接性能與可靠性；AMP1053045 本體配備鋁製散熱片，支援無風扇的被動式冷卻（Passive Cooling），利於整機系統散熱規劃。

產品特點

小型化設計，適合嵌入式與空間受限之應用
高動態範圍，對多載波訊號與高變動輸入具良好線性回應
電流與溫度監控功能，搭配內建保護機制，確保運作安全
模組狀態指示 LED，提供操作與故障排除依據
反向極性保護電路，避免因電源接反導致元件損壞

應用場景

- 發射端放大器（TX Amplifier），用於無線電系統輸出級
- FM、DAB、BOS、TETRA 系統，支援多種專業無線電標準

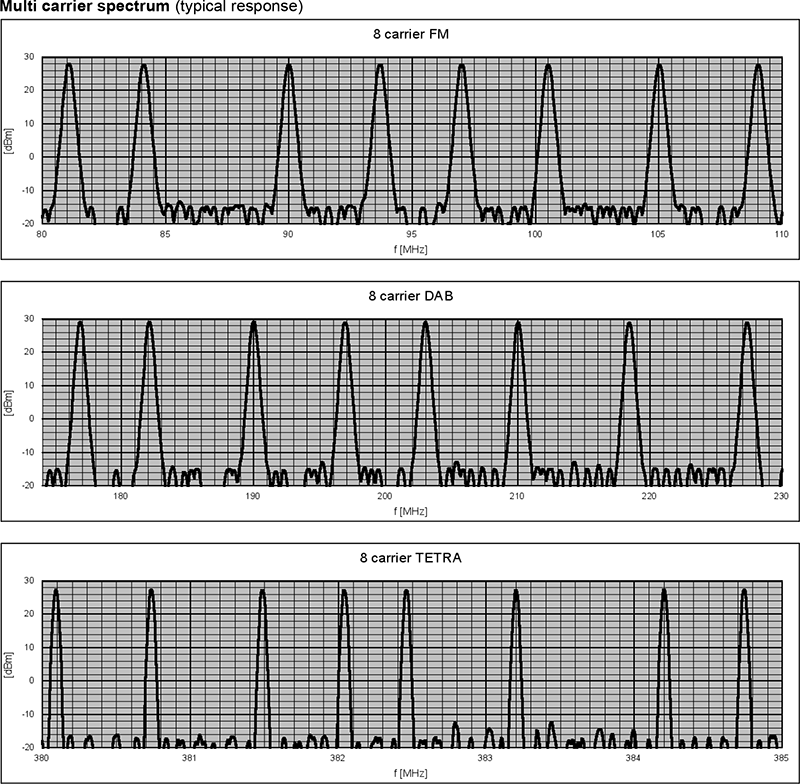

- 多載波系統（Multicarrier）**環境下之高線性放大應用
- 隧道無線電涵蓋系統，滿足特殊場域通訊覆蓋需求
- 輻射電纜（Radiating Cable）驅動放大器，適用大型建築或地下設施內部訊號延伸

Push Pull 技術

此模組內部寬頻放大級採用 Push Pull（推挽式）技術設計，具備高線性表現與寬頻操作能力，與傳統單級放大器相比，Push Pull 架構能有效降低偶次諧波失真，實現更佳的功率效率與雜訊抑制效果，同時減少熱能產生，降低冷卻成本並延長放大器整體壽命，特別適合高占空比連續發射的應用場景。

高階特性

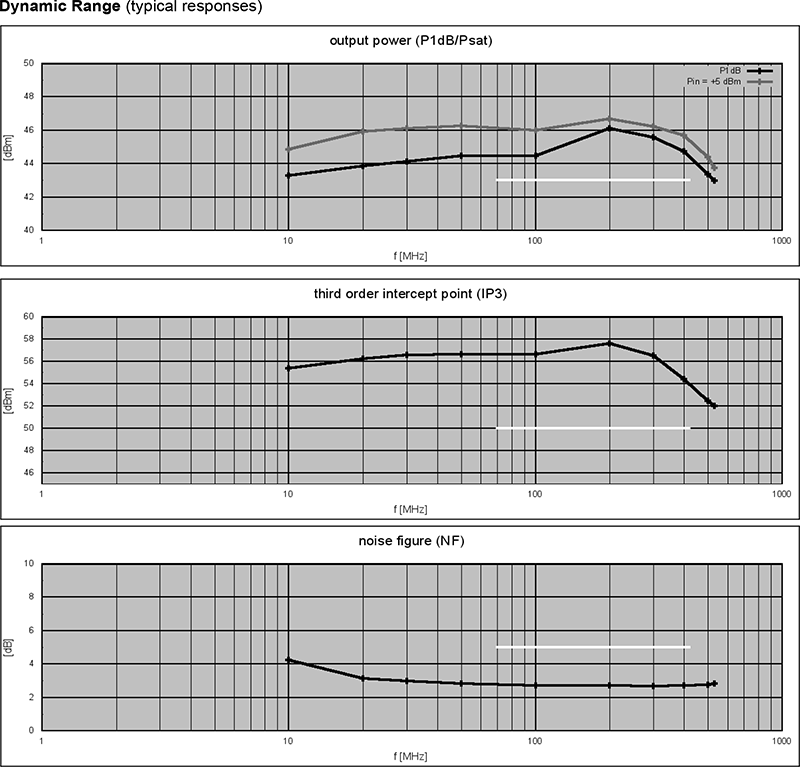

AMP1053045 具備優異的 高 IP3 特性（Third-Order Intercept Point），能確保在數位調變訊號放大過程中，維持無失真放大輸出，特別適用於對訊號品質要求嚴格的無線通訊系統；模組輸入端整合高通濾波器，有效抑制 VLF（Very Low Frequency，極低頻）與 HF（High Frequency，高頻）範圍內的不必要訊號干擾，確保放大器操作於有效頻段內之線性響應；模組內建自我監測功能，可即時偵測並監控電流消耗與模組溫度變化；一旦偵測值超出預設安全閾值，將啟動保護機制，開啟一組浮接點，並透過 LED 發出異常狀態警示，提升整體系統的安全性與穩定性。

對不匹配負載具備容錯性

此模組採用餘裕設計的高功率電晶體，即使在反向功率輸入或端口負載不匹配的條件下，仍可保持穩定運作；對開路或短路等極端負載情況具備高度耐受能力，大幅提升現場佈署彈性與系統可靠性，適用於環境變動較大的應用場域。

堅固耐用結構

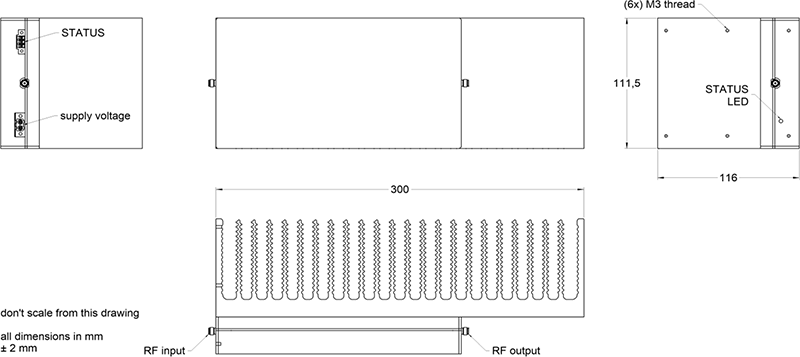

AMP1053045 採用 CNC 精密銑削之鋁合金機殼，提供卓越的機械防護與電磁干擾（EMI）遮蔽效果，可有效避免外部射頻訊號干擾內部電路運作，確保模組在惡劣環境下亦可長期穩定工作。

發射器放大器應用

AMP1053045 適用於各類無線電系統中作為發射端放大器使用，符合 ETSI EN 300 086 V2.1.2 標準中對於雜散（Spurious）與交互調變抗性（Intermodulation Immunity）的要求；同時亦符合歐盟 RED 指令 2014/53/EU 所規範之協調標準，可放心整合於 CE 標準產品中，符合法規規範。
