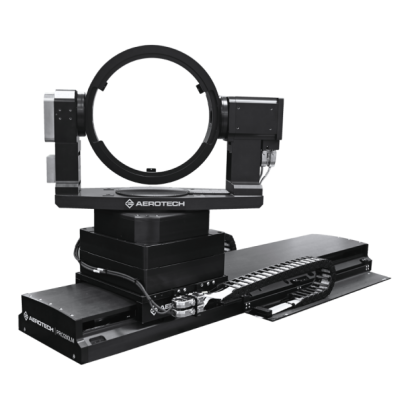

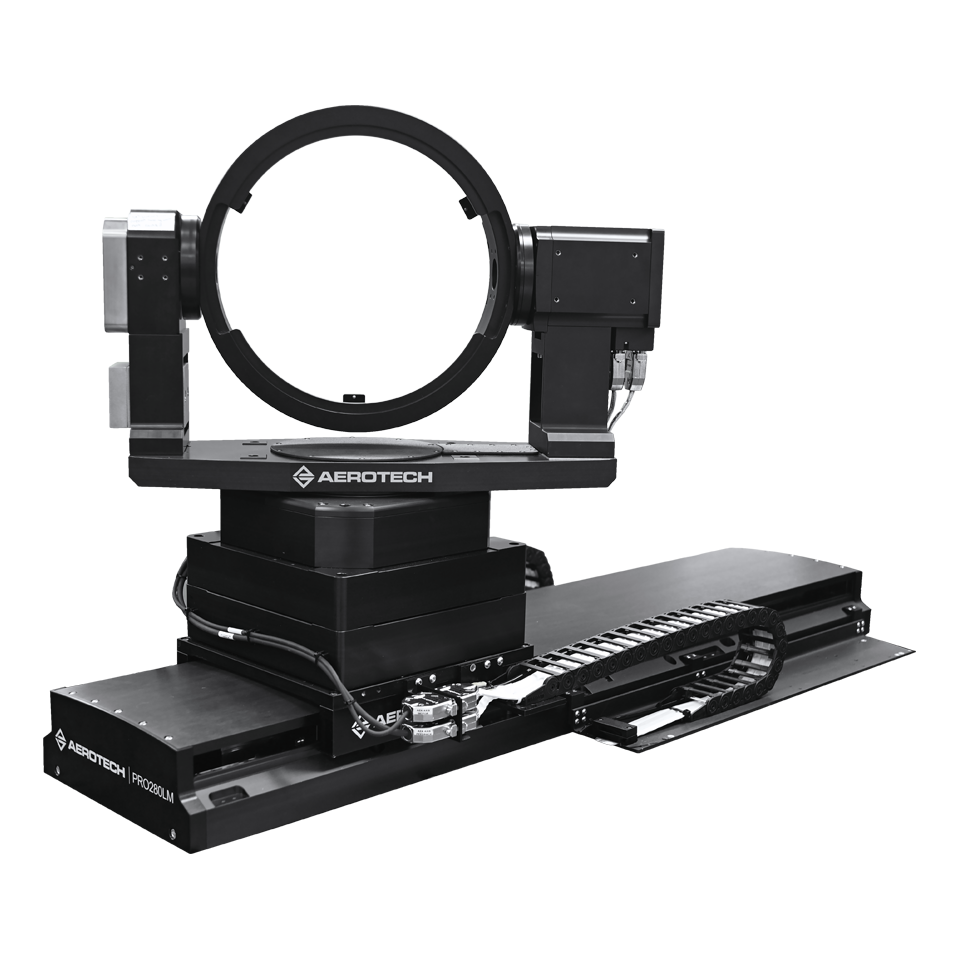

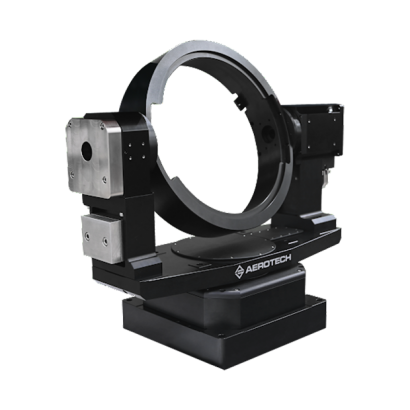

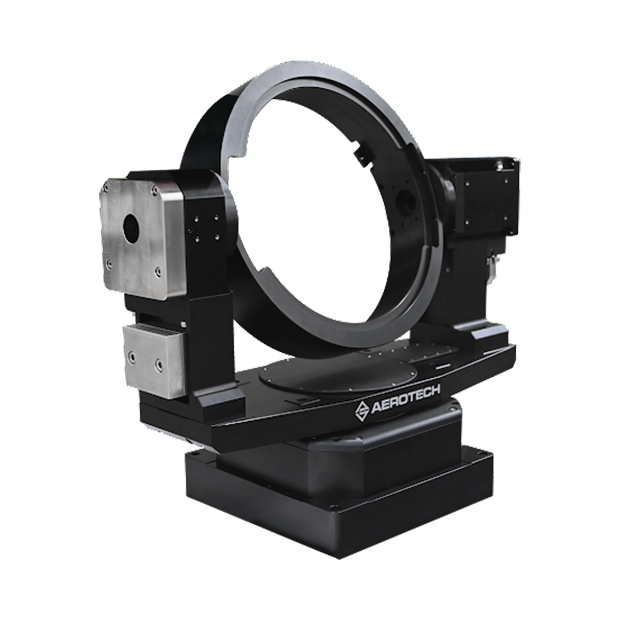

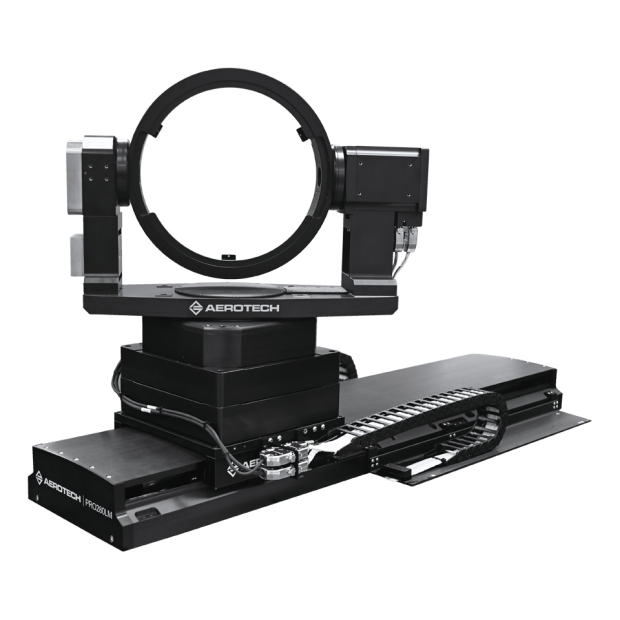

AMG2-300 直接驅動平衡旋轉台

極致精度與高載重，解鎖 EO/IR 測試與航太應用新可能

AMG2 直接驅動鏡面或光學負載平衡旋轉台 (Gimbal) 是 AMG 系列中更精巧且高性能的升級版本，其設計結合了低高度與卓越的高載重能力，使其特別適用於電光/紅外線 (EO/IR) 感測器測試、電光追蹤與精密導引系統驗證、原型感測器開發、真空級衛星感測器或光學鏡面測試等高精度應用。

此外，AMG2 具備更優異的運動控制與定位精度，可有效提升測試結果的準確性，使其成為研究機構、航太工程、國防工業及尖端技術開發領域的理想選擇，無論是用於高精度光學對準、雷射光束導引，還是衛星光學元件測試，AMG2 都能滿足最嚴苛的技術需求，確保可靠性與可重複性。

設計特點

AMG2 採用高性能且強大的 ALAR 與 APR 旋轉平台 (Rotary Stages) ，相較於 AMG 系列，提供了許多優勢，包括：


• 更低的高度：
  整體結構經過優化設計，使旋轉台的高度大幅降低，有助於減少設備佔用的空間，提升測試佈局的靈活性，特別適合受限於實驗環境尺寸的應用場景。
• 更小的 EL 軸橫截面，允許更大角度的反射：
  EL 軸的橫截面進一步縮小，使光學反射角度範圍擴展，可在 45 度反射條件下有效減少影像遮擋，確保更高的光學傳輸效率與測試準確度。
• 更高的運動精度：
  搭載高性能的直接驅動馬達與高解析度編碼器 (Encoder)，確保旋轉與定位的極致精確度，使光學與感測器測試達到微米級別的精度，滿足高端科學與工程應用需求。
• 更佳的傾斜控制：
  改進的結構設計與精密驅動技術，使旋轉台能夠維持穩定且可控的傾斜角度，在動態測試過程中減少誤差，提高數據的可靠性與一致性。
• 更大的載重能力：
  強化的機械結構與大扭矩直接驅動系統，使其能夠承載更重的感測器或光學元件，適用於大尺寸與高品質設備的精密測試與運行。
• 更小的最小增量步進：
  極小的最小步進角度，確保旋轉台能夠在微小位移範圍內進行精細調整，適用於超精密對準與光學對焦應用。
• 更小的靜態穩定度：
  大幅降低在靜止狀態下的晃動與漂移，使感測器或光學元件能夠保持穩定，減少振動干擾，提高測試數據的準確性與可重複性。

這些改進為客戶帶來諸多優勢，例如，AMG2 的較低高度使電光視線 (EO Line of Sight) 在測試佈局中可更靈活地配置，有助於提升測試精度與空間利用率；此外，EL 軸厚度僅約 100mm，可在 45 度反射時大幅減少影像遮擋，確保更清晰的測試結果。

更小的最小增量步進與靜態穩定度，使感測器測試達到更細微的解析度，並在感測器指向時提供更高精度，確保測試結果的一致性與可靠性；此外，AMG2 無需使用固定的標準單元、或箱式單元 (Cell and Box Cell Options)，可根據測試需求安裝不同類型的設備，這使其在生產與研發環境中成為高度靈活的多功能測試平台。

AMG2 採用直接驅動 (Direct-Drive) 設計，搭載高扭矩馬達與強化載重能力，顯著擴展了其可測試範圍，這不僅提升了運動模擬應用的精度，還能滿足大型設備的測試需求，特別適用於高端光學、航太與國防領域的精密測試場景。

AMG2 的應用範疇

AMG2 是以下多種應用的理想選擇：


• 電光/紅外線 (EO/IR) 感測器測試
• 電光追蹤測試與原型感測器開發
• 衍射儀 (Diffractometer) 平台中的探測器與樣品調整
• 反射光束或偏振透鏡的調整
• 真空級衛星感測器或鏡面測試
• 電光測試與慣性導航測試 (Inertial Guidance Package Testing) 相結合
• 雷射與光學光束導引
• 視覺、攝影機、檢測應用
• 實驗室測試或計量學 (Metrology)
• 影像感測器測試

由於精度小於 5 角秒 (Arc-sec)，該產品受美國 EAR 出口管制 (US EAR Export Restricted)。


AMG2 選配與環境適應

AMG2 提供開放式安裝 (No Cell)、鏡面單元 (Mirror Cell) 或客製化箱式單元 (Custom Box Cell) 的選擇，並包含以下特點：


• 連續旋轉 (Continuous Travel) 與有限旋轉 (Limited Travel) 選配：
  可選擇連續旋轉模式，搭配 AZ 滑環 (Slip Rings)，確保長時間運行時的訊號與電力傳輸穩定性；或選擇有限旋轉模式，配備限位開關 (Limit Switches)、機械限位 (Hard Stops)，並採用無滑環設計，適用於特定角度範圍內的高精度測試應用。
• 靈活的編碼器選擇：
  支援增量型編碼器 (Incremental Encoder) 或絕對型編碼器 (Absolute Encoder)，根據應用需求提供不同等級的解析度與位置回饋精度，確保運動控制的高可靠性與準確度。
• 適應多種環境條件：
  可適用於大氣環境以及 真空環境 (10⁻⁶ torr)，滿足航太、衛星測試與半導體製程設備的嚴苛應用需求。
• 高效的連接設計：
  提供圓形連接器 (Circular Connectors)，支援免工具安裝，簡化設備配置流程，提高維護效率與現場測試的靈活性。

奧創系統科技 (UltronTek) 為 Aerotech台灣合作夥伴，可提供完整解決方案，並針對客戶需求提供客製化服務，確保產品能夠無縫對接各類高精度應用場景，滿足航太、國防、光學測試與科研等多元產業的技術需求。
