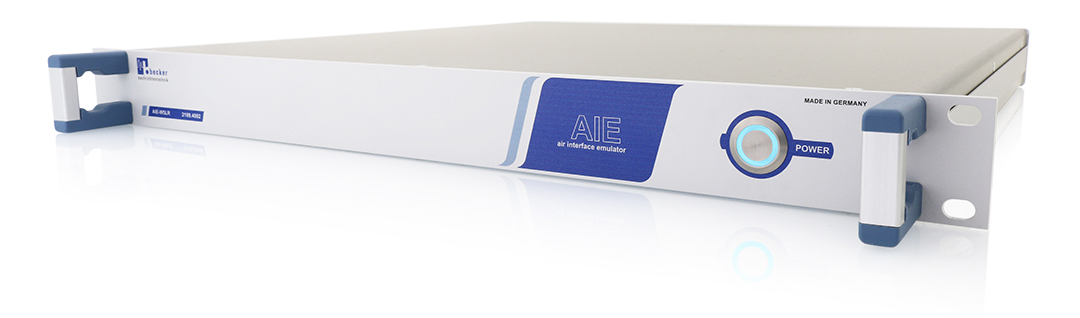

AIE-W5LR 全向發散式空中介面模擬器
射頻模擬 × 快速切換 × 高準確度
重現真實 RF 通訊場景，涵蓋 Wi-Fi 7 與 V2X 測試需求
AIE-W5LR 採用全向發散式射頻模擬架構，內建 5 組 RF 埠，能同步模擬多個基地台與 待測物（DUT） 間的雙向通訊，每個埠皆可自定義接收來自其餘 4 埠的混合訊號，並透過 高精度步進衰減器 在 127 dB 的動態範圍 內靈活調整訊號強度，精準重現不同通訊距離、遮蔽條件與干擾情境。
支援頻率範圍廣達 500~9000 MHz，涵蓋主流與未來通訊標準，包括 GSM900、GSM1800、UMTS、LTE 4G、LTE 5G FR1、LTE6G、Wi-Fi 6E（IEEE 802.11a/b/g/n/ac/ax） 與 Wi-Fi 7（802.11be）；該機種適用於實驗室空中介面模擬，有效提升測試再現性、加速產品驗證流程，並降低整體開發成本。
技術特性
- 127 dB 衰減範圍，最小步進 0.25 dB
- 單埠最高 2 W 高功率承受能力
- 支援 LAN 與 USB 遠端控制
- TRIGGER 埠支援同步觸發與控制鏈整合
- 19 吋 1U 小型化機殼設計，易於整合於機架系統
應用場景
- 空中介面模擬
- 多點無線衰落模擬（Multipoint Radio Fading Simulation）
- Mesh 網路測試
- Wi-Fi 標準驗證（802.11 a/h、ac、b、g、n、p）
- LTE 5G / 6G 模擬測試
- V2X / V2V 車聯網驗證場景
矩陣功能
AIE-W5LR 亦可作為 非阻斷型（Non-Blocking）矩陣交換器 使用，所有輸入與輸出埠可自由互相連接，並可在訊號路徑中插入衰減器以模擬衰落效應；由於其衰減器具備快速反應能力，特別適用於 自動化測試系統，實現高效率與高速切換應用。
頻寬特性
操作頻率範圍為 500 MHz 至 9000 MHz，可涵蓋所有 Wi-Fi 標準，包括支援 802.11p（V2X 與 V2V 通訊）。
高動態特性
內建數位控制衰減器的調整範圍為 127.0 dB，可精細調整至 0.25 dB 單位。此功能可滿足對動態範圍與準確度要求極高之測試應用，並能將射頻訊號等級降低至低於所連接設備的靈敏度限制，所有 RF 接埠皆可承受高達 2 W 的功率。
同步操作能力
AIE-W5LR 可透過 LAN 與 USB 介面，以及額外的 TRIGGER-IO 埠 進行遠端控制；每次執行切換命令時，TRIGGER 介面會輸出一個精準的電壓脈波，可用於同步控制系統中其他設備的操作；此外，亦可透過該埠輸入外部脈波，以同步觸發尚待執行的命令。
模擬器的衰減器配置可透過 LAN 介面預先佇列輸入 SCPI 指令格式的 ASCII 字串，當 TRIGGER 輸入端接收到 TTL 上升邊緣（positive edge）號後，硬體會立即執行該預設的衰減器設定。
原理圖

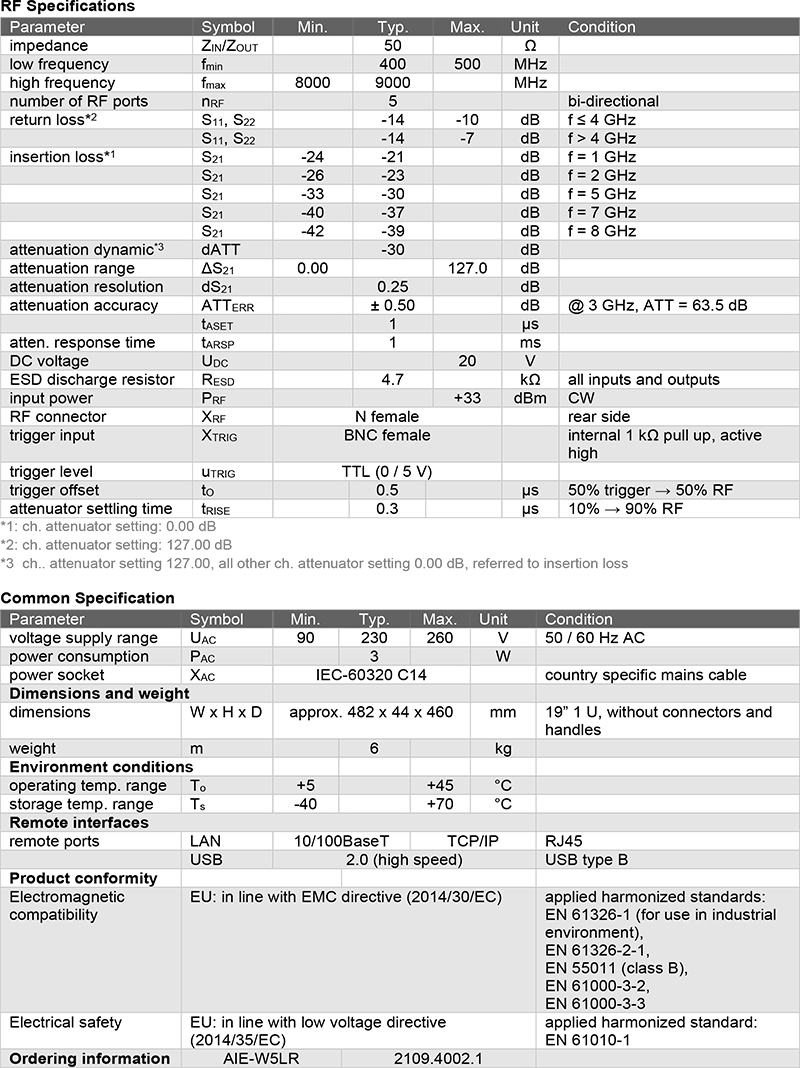

技術規格

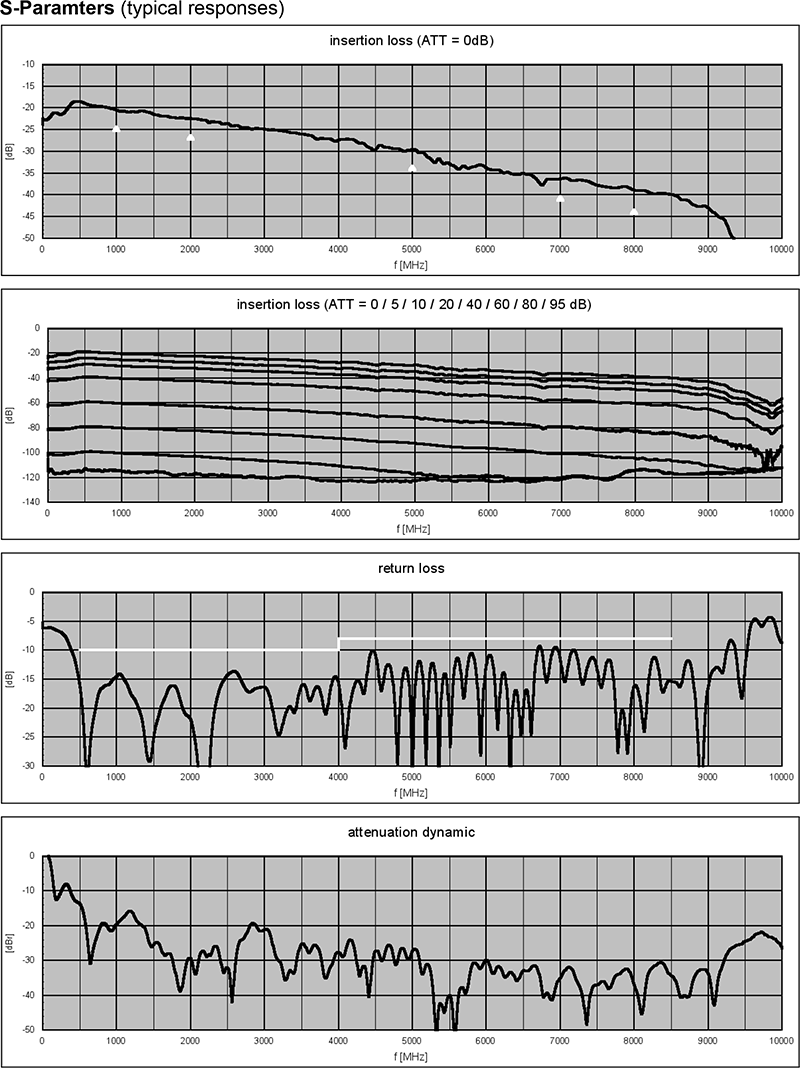

效能

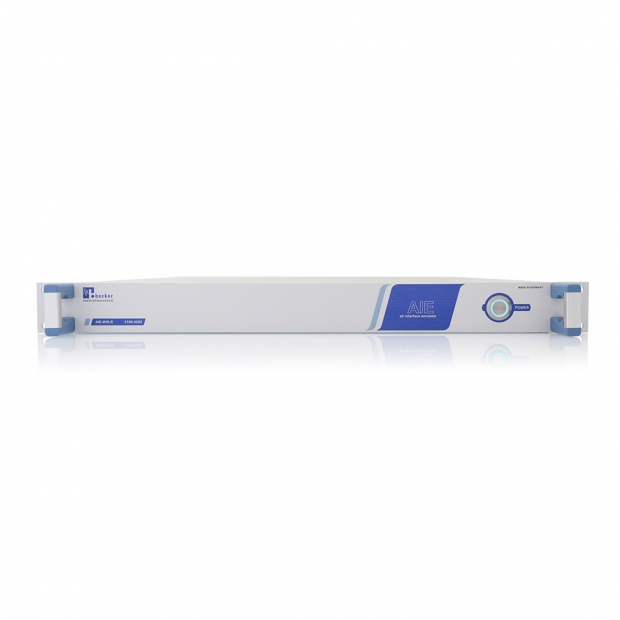

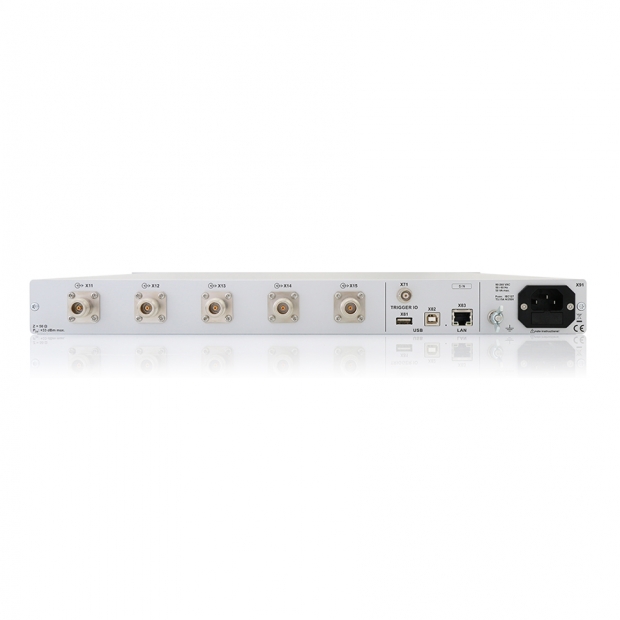

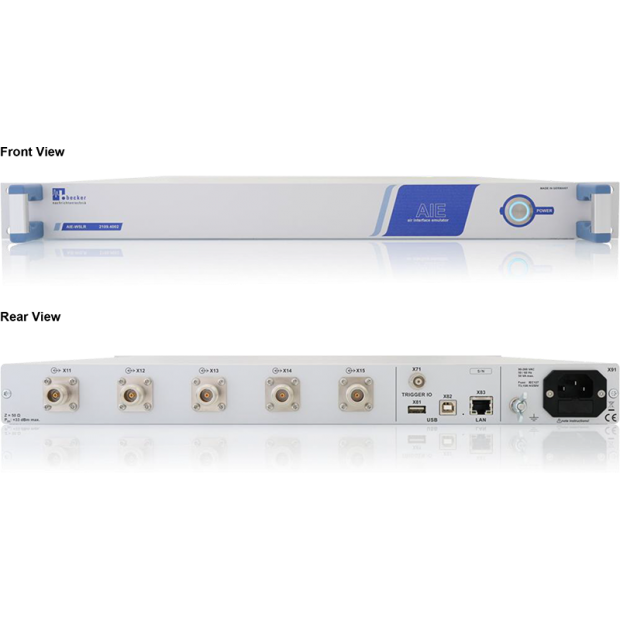

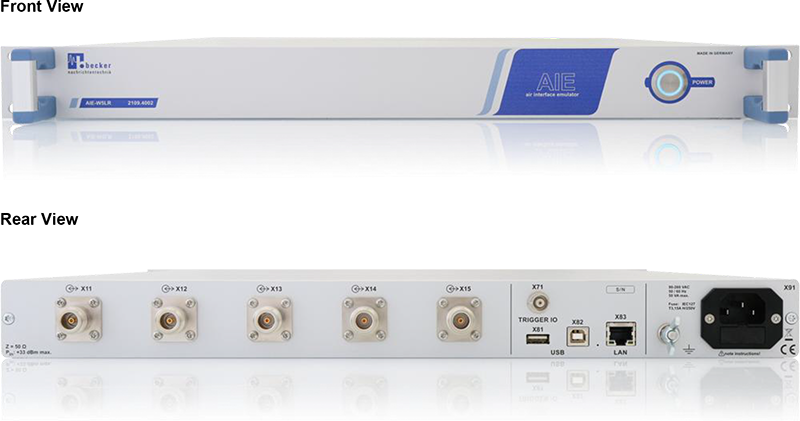

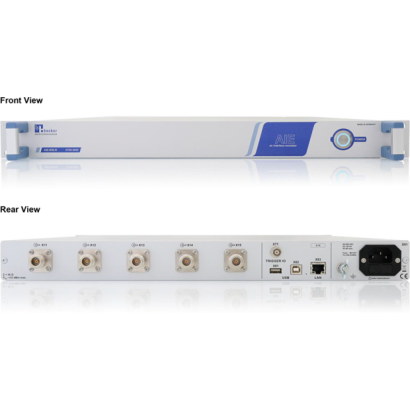

外觀

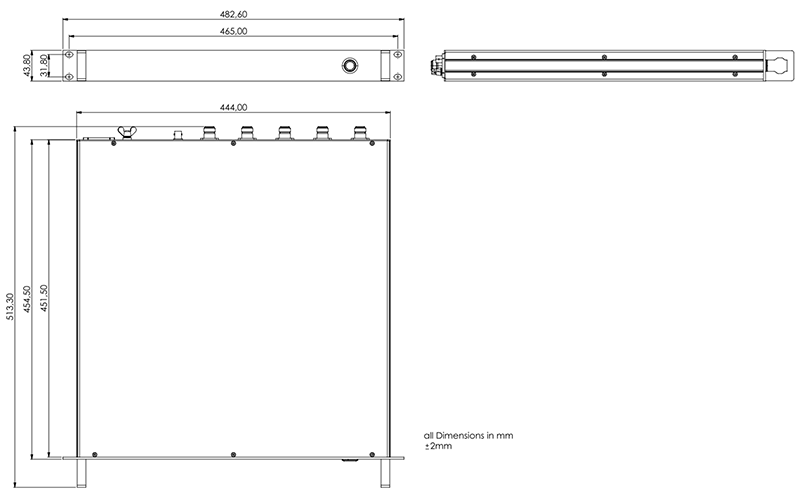

尺寸

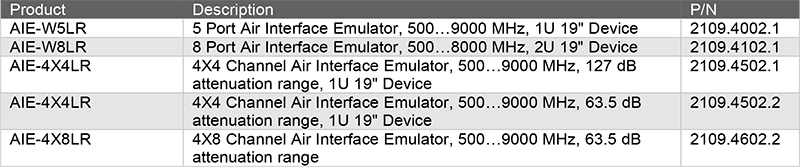

相關產品
