衛星通道模擬器

ACE Client 進階通道模擬器終端控制軟體

ACE Client 進階通道模擬器終端控制軟體

ACE Client 是一款功能全面的進階通道模擬器終端控制軟體,支援遠端控制 ACE 衛星與無線通訊通道模擬器,提供訊號擷取、通道劣化、相位雜訊模擬及 I/Q 訊號時域可視化分析,適用於高精度通訊與衛星測試。
  • ACE-Client.png
  • Picture1.png
  • Picture2.png
  • Picture3.png
  • Picture4.png
  • Picture5.png
詳細介紹

ACE Client 進階通道模擬器終端軟體



進階通道模擬器 (Advanced Channel Emulator, ACE) 終端控制軟體是一款功能全面的應用程式,專為遠端控制 ACE 衛星與無線通訊通道模擬器而設計;此應用程式能夠讓使用者透過直覺化的圖形介面操作,對所有 ACE模擬器 功能進行精確的遠端控制,無需直接接觸硬體設備即可管理與調整各種通道模擬參數


此遠端控制軟體提供了詳細的內容視覺化功能,使用者能夠透過圖形檢視並分析通道衰減劣化的影響,確保測試環境的可控性和可重現性;此外,ACE 客戶端內建多種精靈 (wizard),能夠引導使用者建立自訂的負載損耗設定檔,讓測試流程更加簡化且易於管理,無論是針對特定的通訊環境建模,還是針對不同的測試場景進行調整,都能夠以高度靈活的方式完成設定。


此遠端控制軟體還具備強大的訊號擷取功能,能夠即時擷取測試過程中的訊號資料,並提供詳細的訊號分析工具;使用者可以產生測試激發訊號 (excitation signal) 模擬實際通訊環境中的輸入訊號,並在訊號經過通道模擬器的衰減劣化處理後,分析其輸出訊號的變化;為了提供更深入的分析,該客戶端能夠將擷取到的訊號轉換為時域及頻域圖表,使使用者能夠從不同維度觀察訊號特徵,包括振幅、相位、頻譜變化及其他與訊號品質相關的關鍵參數,從而協助工程師深入理解通道衰減對訊號傳輸的影響。


透過此軟體,使用者能夠輕鬆管理和控制通道模擬過程,並能夠有效分析不同類型的通訊環境與訊號變化,確保測試結果的準確性與可再現性;這款應用程式不僅提升了測試效率,也讓通道模擬變得更加直觀且可操作,適用於衛星通訊、無線網路、軍事通訊等多種應用場景


功能與優勢

遠端控制所有 ACE 功能

  • 使用者可對 ACE 衛星與無線通訊通道模擬器進行遠端操作,無需直接接觸硬體設備即可管理通道參數與測試條件。
  • 提供即時控制與監測功能,確保測試環境的準確性與一致性。


訊號擷取功能,可獲取訊號衰減衰落劣化前後的訊號

  • 可記錄並分析通道模擬前的原始訊號與模擬後的劣化訊號,方便比較訊號品質變化。
  • 透過時域與頻域分析工具,使用者可評估不同損耗條件對訊號傳輸的影響。


直覺式精靈 (wizard)
介面控制通道訊號衰減劣化,包括:

  • 128 輸入點有限脈衝響應濾波器 (128-tap FIR filter)
    • 可模擬通道的頻率響應特性,例如:多重路徑衰落或頻率選擇性衰落等影響。
    • 使用者可設定不同的濾波係數來模擬真實環境中的通道變化。

  • 振幅對振幅 (AM/AM) 及振幅對相位 (AM/PM) 失真
    • 模擬非線性放大器對訊號造成的影響,評估通訊系統中的放大器性能。
    • AM/AM 失真:描述輸入振幅與輸出振幅之間的非線性關係。
    • AM/PM 失真:表示振幅變化對訊號相位的影響,常見於高功率放大器 (HPA) 測試。

  • 相位雜訊 (Phase Noise)
    • 模擬振盪器的不穩定性與通訊系統中的相位抖動現象。
    • 幫助評估相位雜訊對訊號解調與通訊品質的影響,適用於高精度通訊與衛星導航系統。


可與另一SATGEN軟體合併使用產生軌道場景資料

  • 根據模擬需求產生符合真實衛星運行軌跡的軌道參數資料。
  • 針對衛星通訊與全球導航衛星系統 (GNSS) 測試,模擬衛星移動對訊號的影響,如都卜勒效應 (Doppler effect) 及時延變化。


最多可支援 16
個通道的時間同步

  • 提供多達 16 個通道的同步處理,確保多通道測試環境的一致性。
  • 適用於 MIMO (多輸入多輸出) 系統測試、衛星編隊飛行模擬,以及其他多通道同步應用。


圖形化介面應用範例

下圖為 ACE Client軟體 的強大且直覺的圖形介面,幫助使用者精確控制ACE9600通道模擬器,並進行詳細的訊號分析,從訊號擷取、濾波器響應設計、相位雜訊測試到放大器特性分析,ACE Client 能夠模擬多種通訊環境中的非理想效應,確保測試結果的可靠性與可再現性。

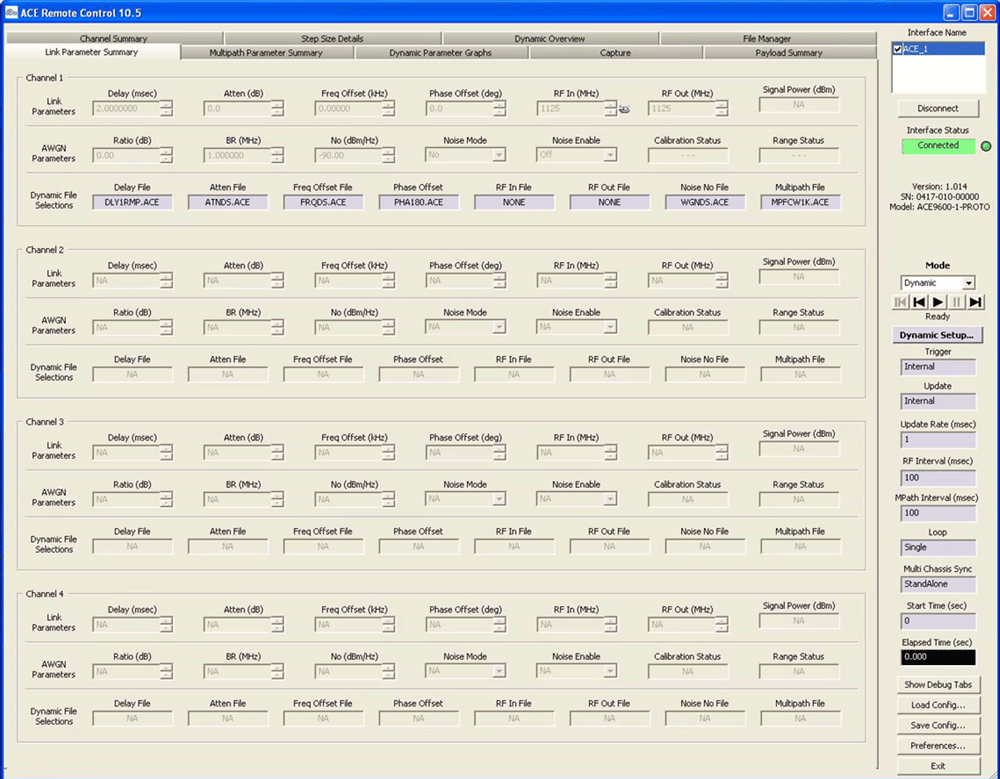

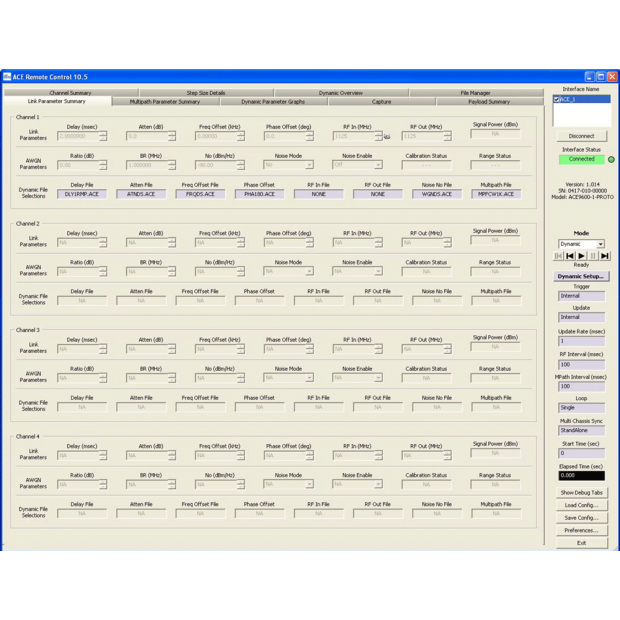

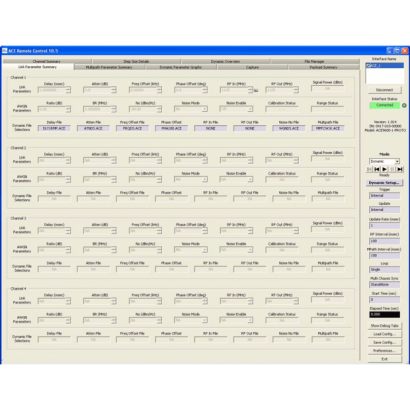

ACE Remote Control 介面可遠端控制 ACE9600 衛星與無線通訊通道模擬器,使用者可調整 延遲、衰減、頻率偏移、相位偏移AWGN 雜訊 等通道參數,模擬真實通訊環境;右側的 動態設定 提供觸發與更新選項,確保測試靈活性與可重現性。

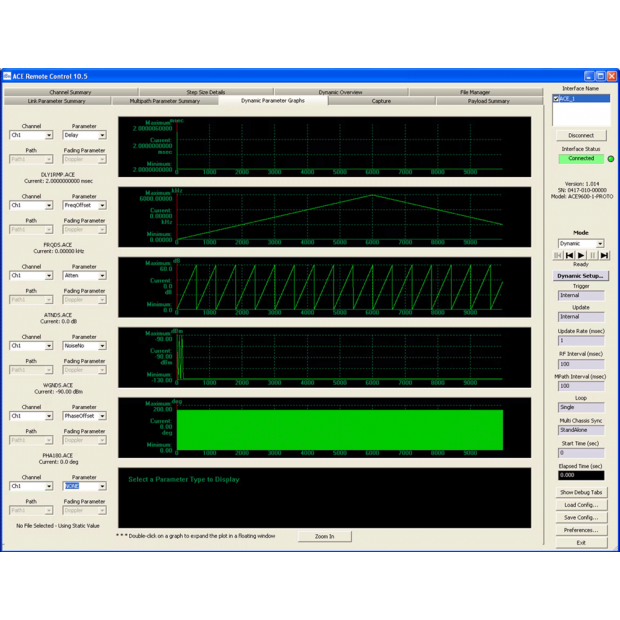

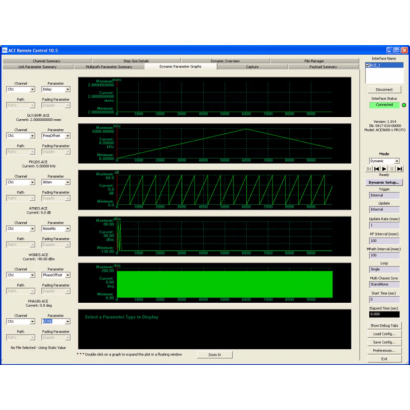

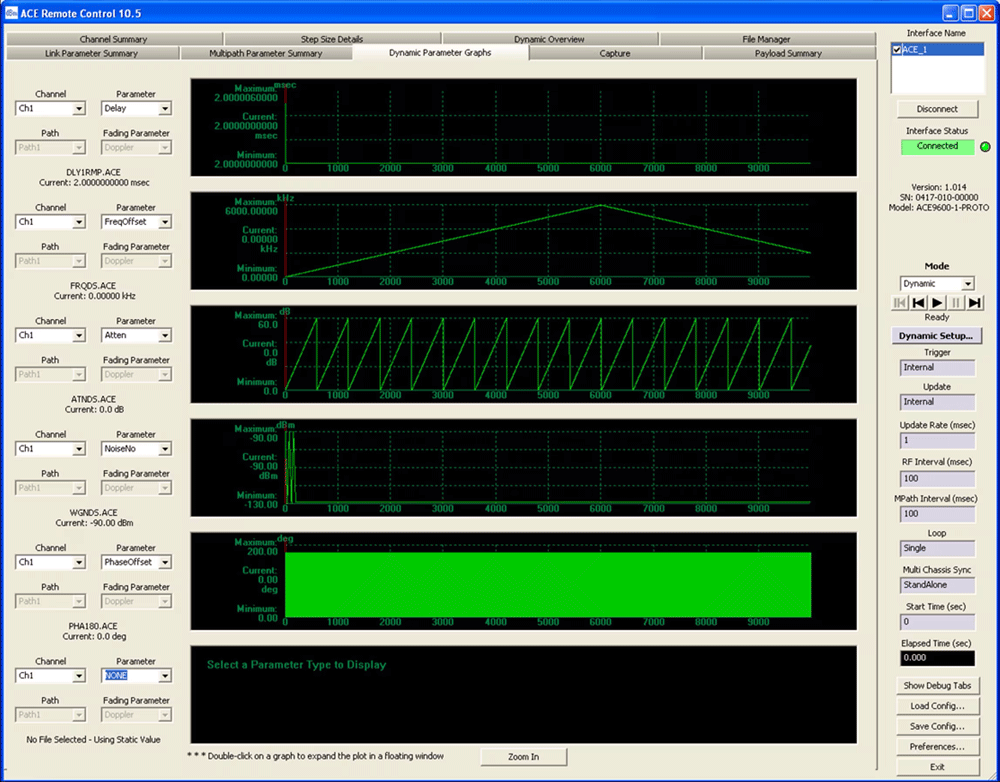

ACE Remote Control動態參數圖形 (Dynamic Parameter Graphs) 介面,用於監測 延遲、頻率偏移、衰減、雜訊功率、相位偏移 等通道參數變化。使用者可透過動態模式與內部觸發調整測試條件,支援單次或循環模式。

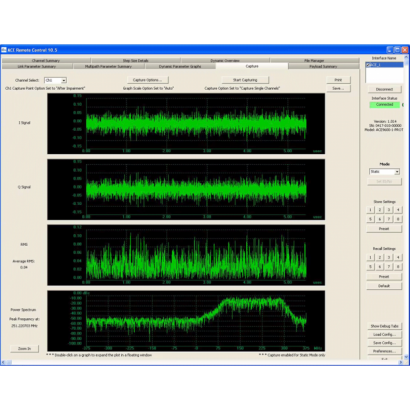

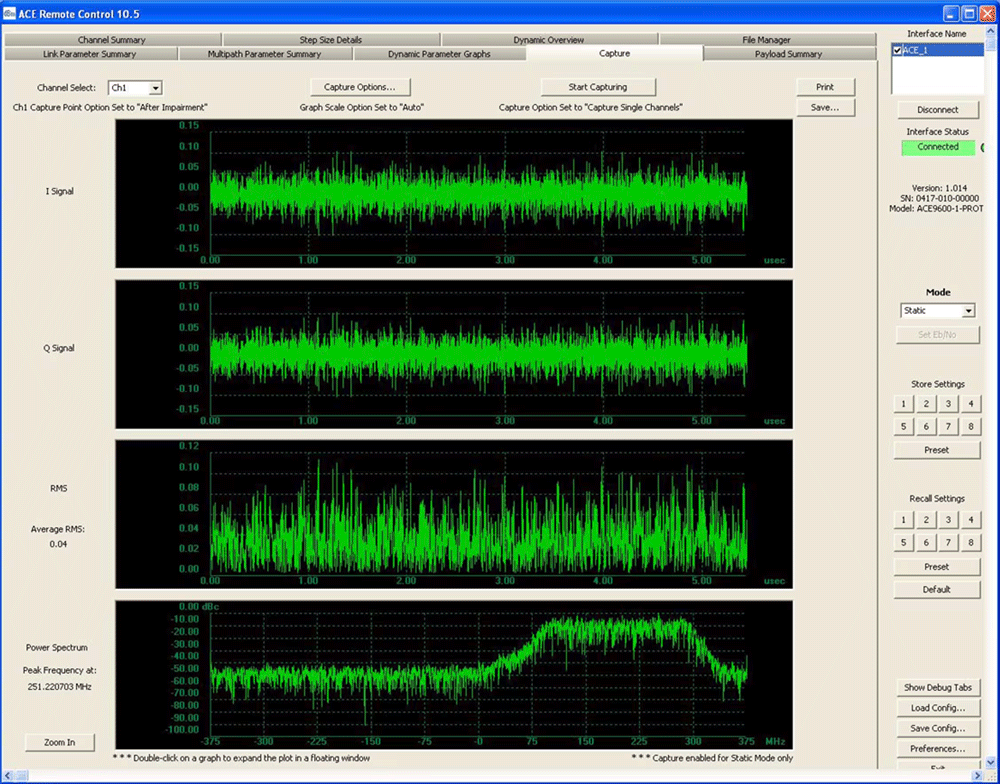

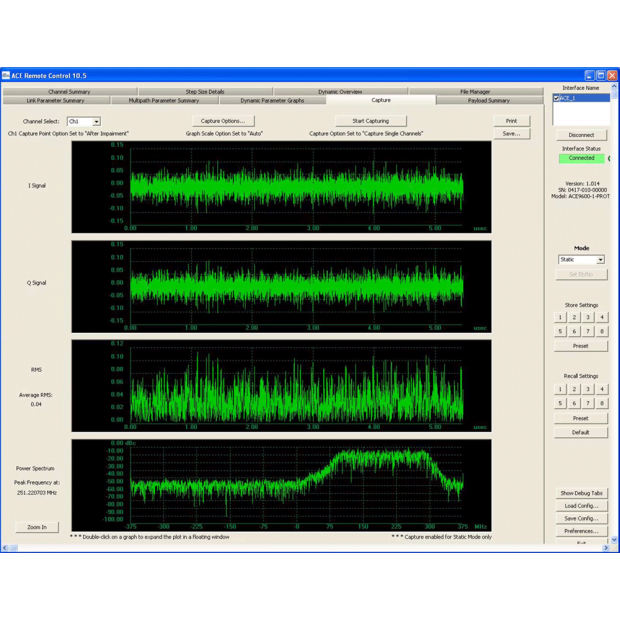

ACE Remote Control 訊號擷取 (Capture) 介面,用於監測並分析 I/Q 訊號、均方根值 (RMS) 及功率頻譜 (Power Spectrum),介面顯示通道 1 (Ch1) 在訊號劣化之後的擷取結果,並提供即時視覺化波形分析;右側面板允許使用者設定靜態模式 (Static Mode),並存取或調用預設測試配置,確保測試環境的可重現性。

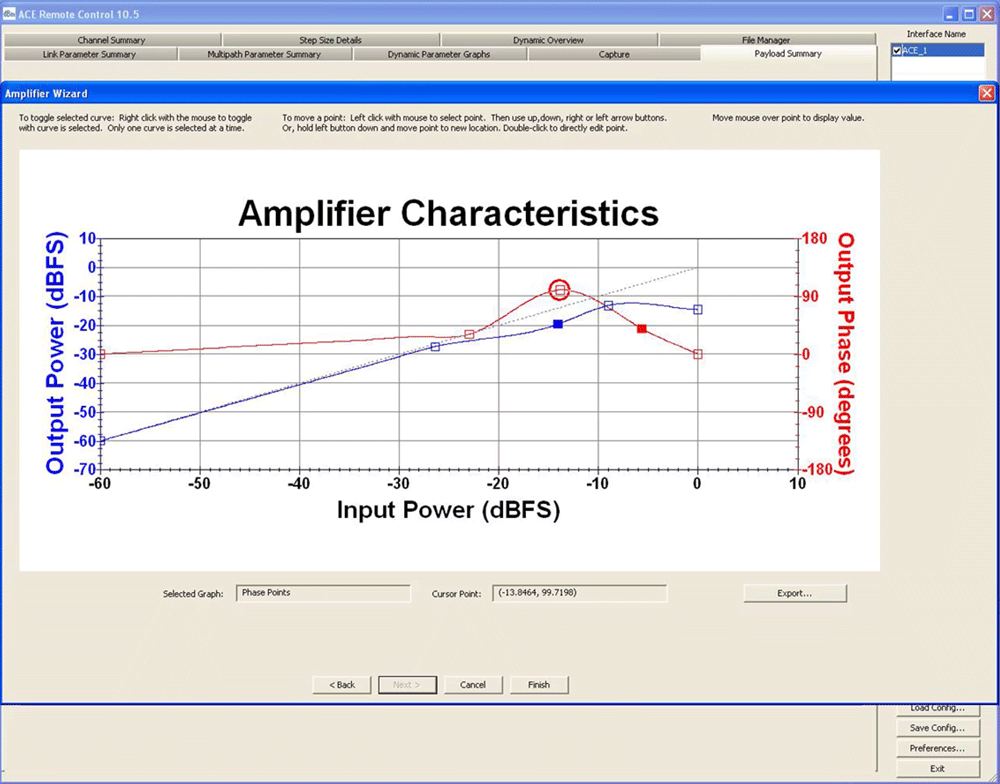

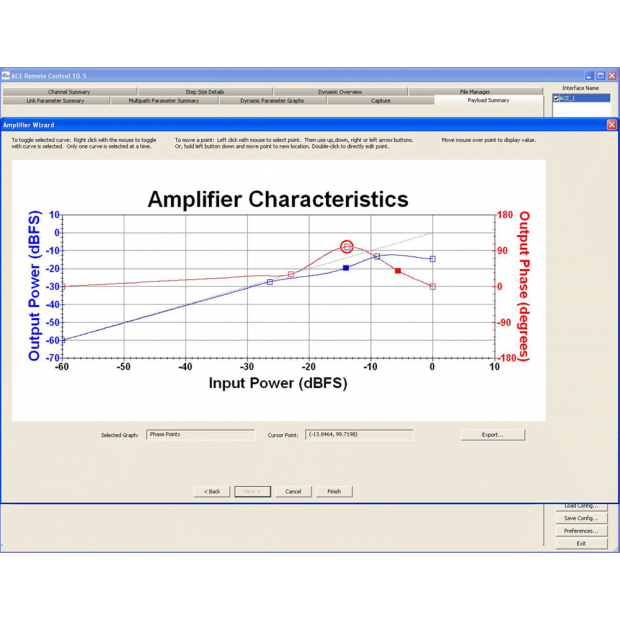

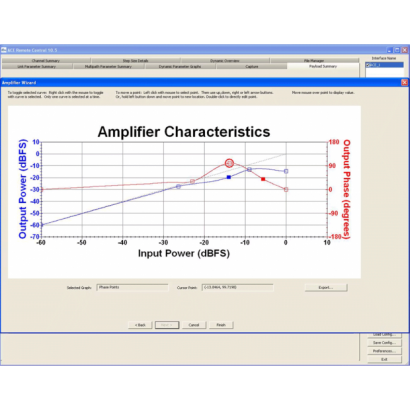

ACE Remote Control 放大器特性測試介面,用於分析放大器的 輸出功率 輸出相位 相對於 輸入功率 的變化;圖表中的 藍色曲線 代表輸出功率 (dBFS) 相對於輸入功率的關係,而 紅色曲線 則顯示輸出相位 (degrees) 的變化;透過該介面,使用者可以手動選取曲線上的數據點,進行詳細分析或調整測試條件;此外,介面提供 數據匯出 功能,以利於進一步處理與記錄測試結果。

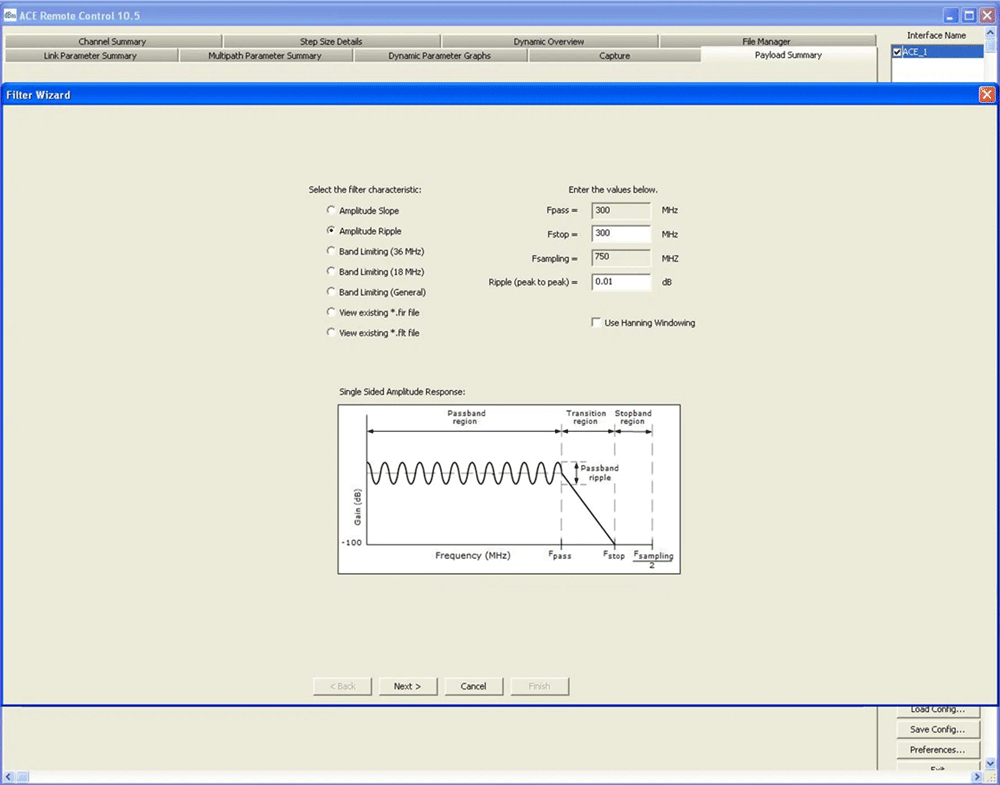

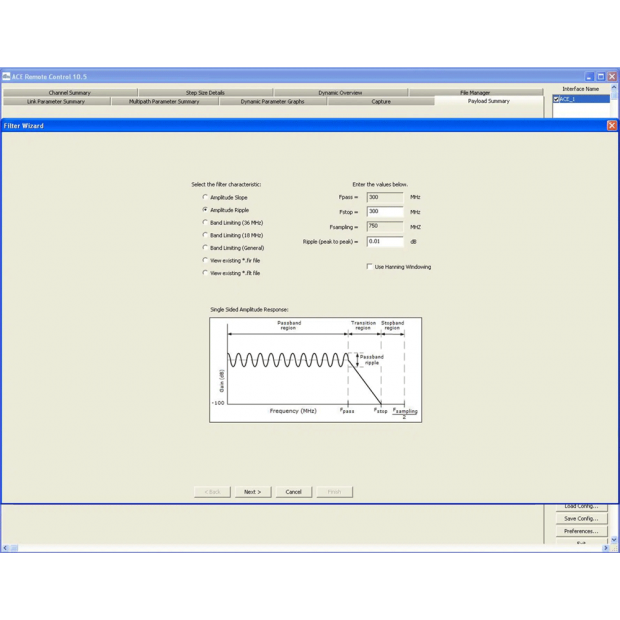

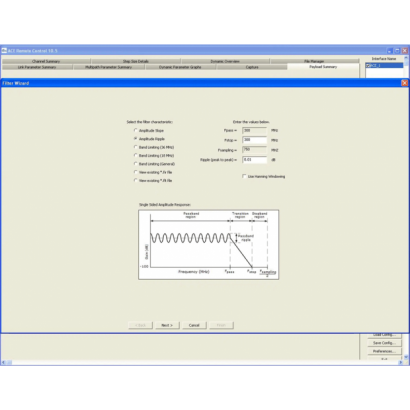

ACE Remote Control濾波器精靈 (Filter Wizard) 設定介面,用於設計和配置數位濾波器的頻率響應特性;介面提供多種濾波器設定選項,包括 振幅斜率、振幅波紋、頻段限制,使用者可以根據測試需求選擇適合的濾波器類型;右側的參數輸入欄允許設定 帶通截止頻率 (Fpass)、阻帶截止頻率 (Fstop)、取樣頻率 (Fsampling),並可調整 峰對峰波紋 (Ripple),以確保濾波器的精度與效能;此外,使用者還可選擇應用 Hanning 加窗函數 (Hanning Windowing) 來優化頻譜響應。 畫面下方的圖表顯示 單邊振幅響應,幫助使用者直觀理解濾波器在帶通、過渡區與阻帶的頻率響應。

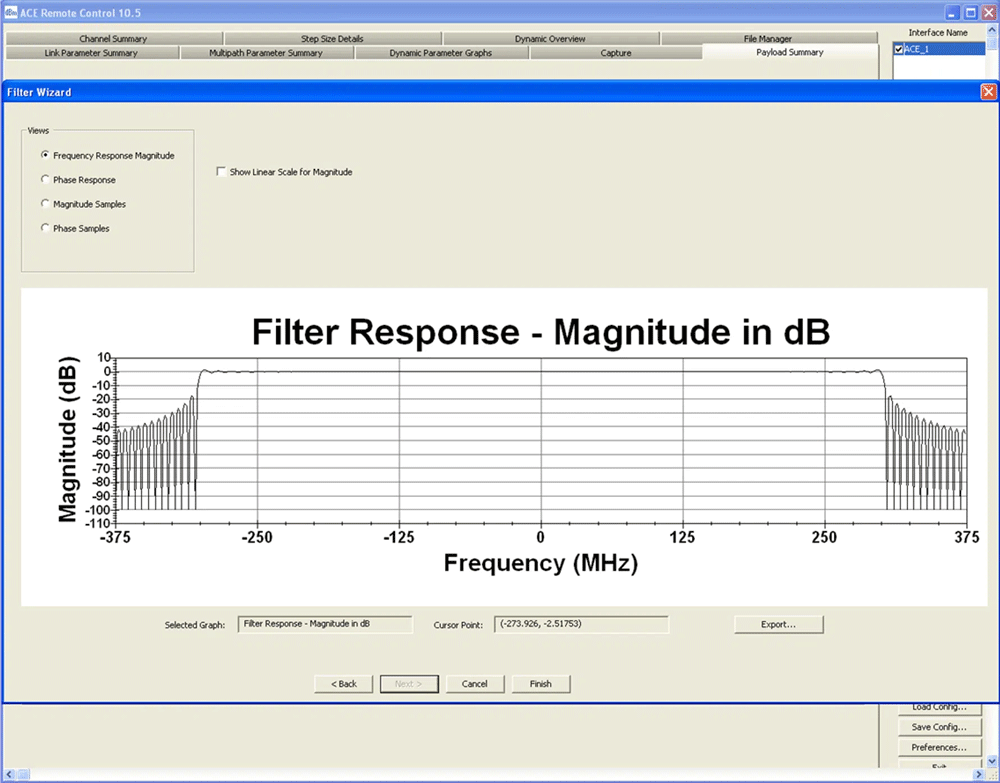

ACE Remote Control 濾波器響應視覺化介面,用於分析濾波器的頻率響應特性;圖表顯示頻率響應幅度dB 為單位,相對於 頻率 (MHz) 的變化,反映濾波器對不同頻率成分的衰減特性;使用者可以選擇 線性或對數刻度,並透過游標點選查看特定頻率的響應數值;此外,左側面板提供不同的數據視圖選項,包括 相位響應、幅度樣本 相位樣本,以支援更全面的濾波器分析。

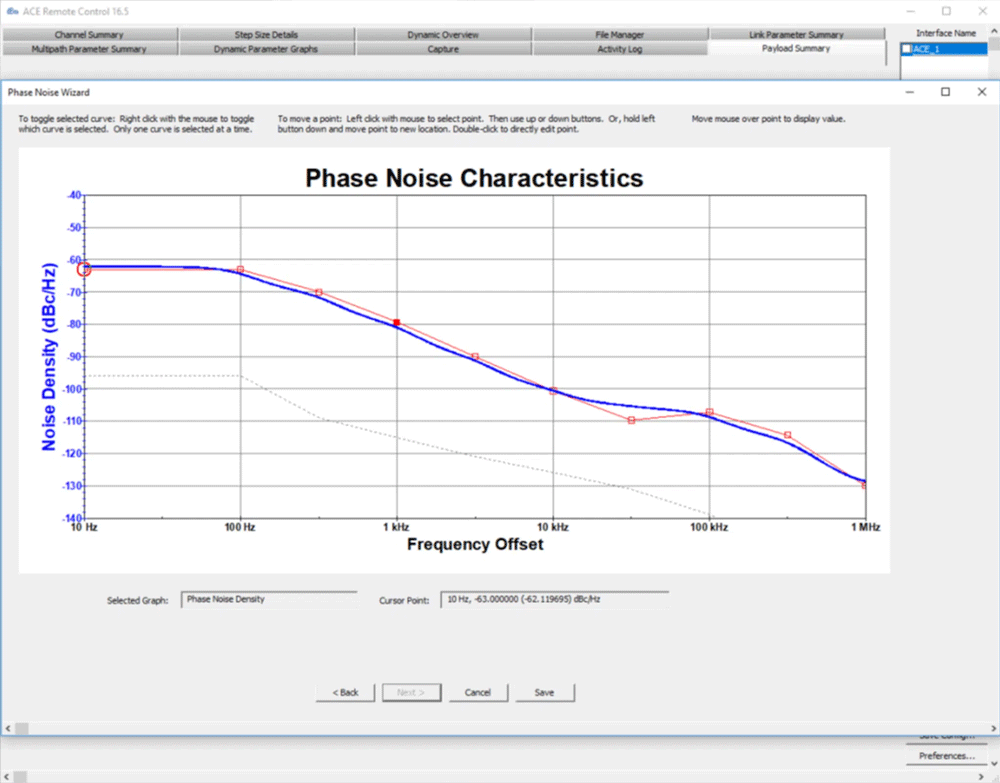

ACE Remote Control相位雜訊特性分析介面,用於評估訊號源的相位雜訊表現;圖表顯示 雜訊功率密度頻率偏移 (Hz) 變化的情況,幫助使用者分析振盪器或通訊系統中的相位雜訊影響,曲線上的數據點可選擇並調整,以便詳細檢視特定頻率偏移處的相位雜訊數值;透過該介面,使用者可比較不同測試條件下的相位雜訊表現,並確保訊號源的頻譜純度符合通訊或雷達應用的要求。

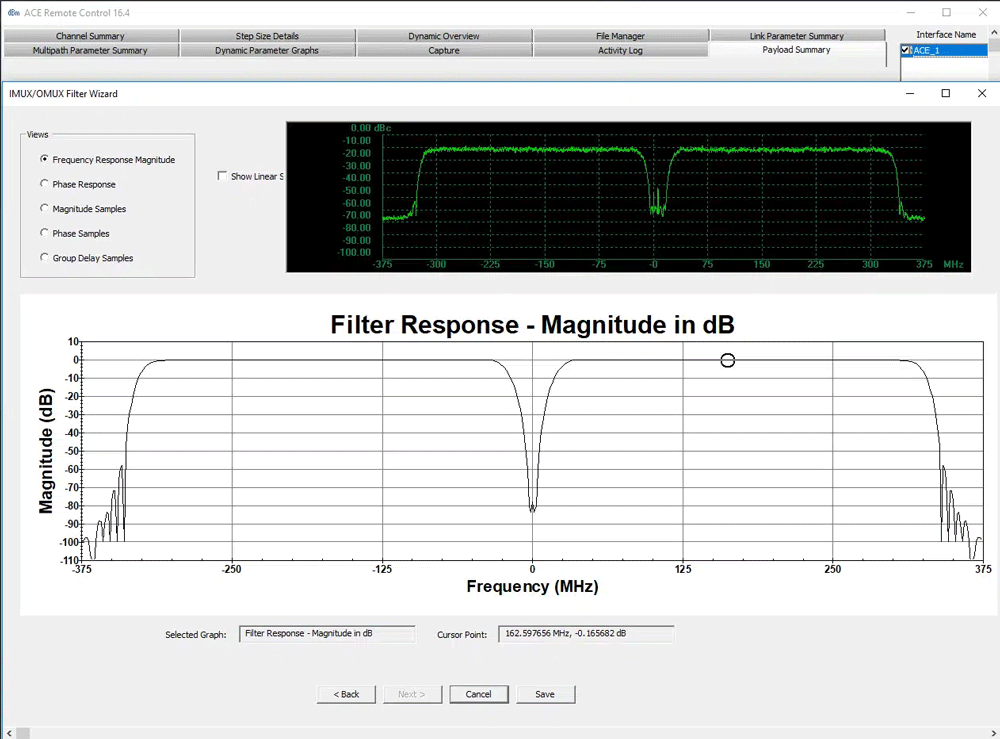

ACE Remote Control IMUX/OMUX 濾波器響應分析 介面,用於評估濾波器的頻譜特性;上方圖表顯示濾波器的頻譜響應,下方圖表則呈現 頻率響應幅度 (dB) 相對於 頻率 (MHz) 的變化,幫助分析濾波器的衰減與帶阻特性;左側提供 頻率響應、相位響應、幅度與群時延分析 選項,支援詳細測試。




LEO/5G NTN 資料鏈模擬和硬體迴路測試 (HIL) 架構

圖中為 ACE9600 通道模擬器,用於處理來自 R&S SMW200A 向量訊號產生器低軌道衛星(LEO)/5G NTN (Non-Terrestrial Network 訊號,並將該訊號輸入至其中一個通道,透過 ACE Client 控制軟體,可加入各種鏈路與硬體損耗,模擬真實世界的運行條件;經 R&S FSW 頻譜分析儀顯示 ACE9600 處理後的輸出訊號,使用者可觀察這些損耗對訊號星座圖(Constellation 及其他訊號特性的影響,滿足衛星通訊NTN 設計工程師與系統整合商的測試需求。
