UFX7000B 可程式 AWGN 雜訊產生器 (40 GHz)

UFX7000B 可程式 AWGN 雜訊產生器 (40 GHz)

Noisecom UFX7000B 寬頻 AWGN 雜訊產生器,具備靈活架構與高輸出功率,可控制多個衰減器與濾波器,適用於 BER 測試、GPS 測試及軍事應用。提供 7 吋觸控螢幕與遠端控制選項,滿足各種高精度測試需求。

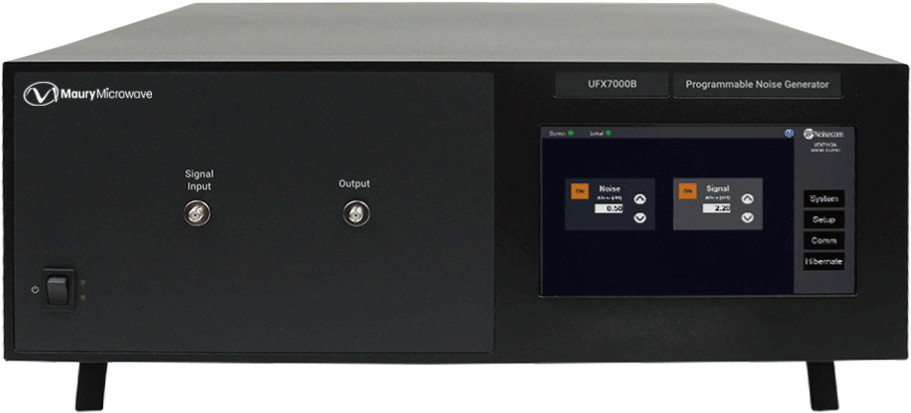

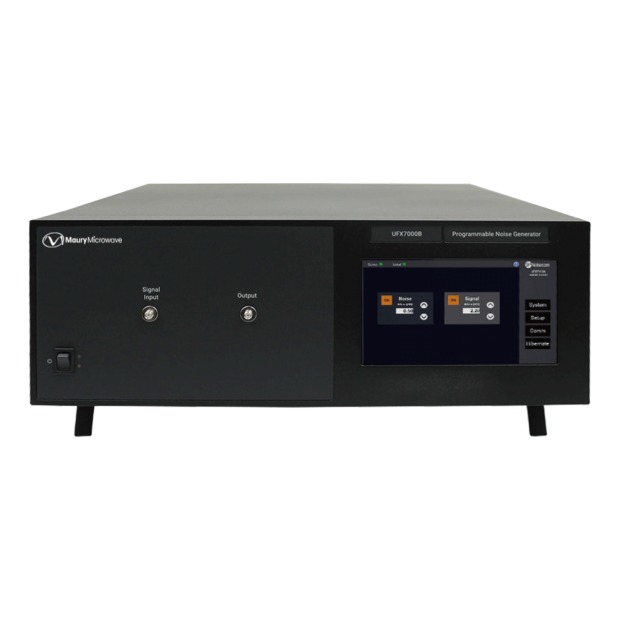

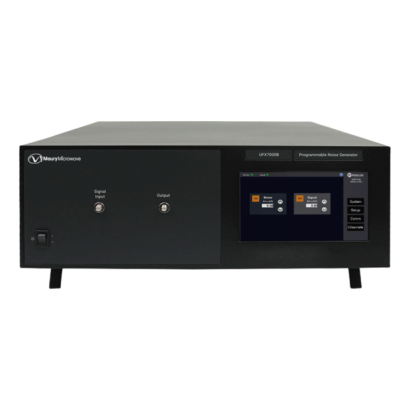

  • UFX7000B-front-1x1.png

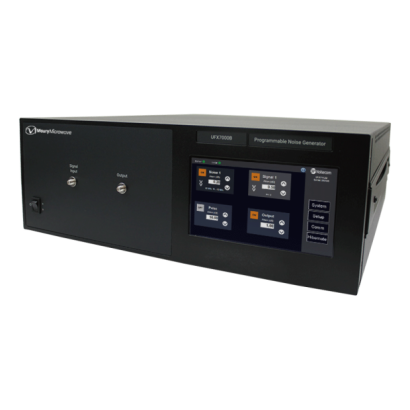

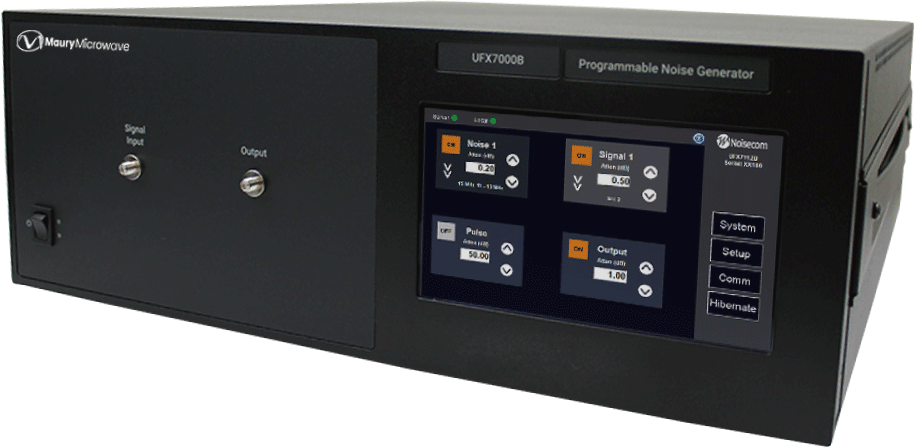

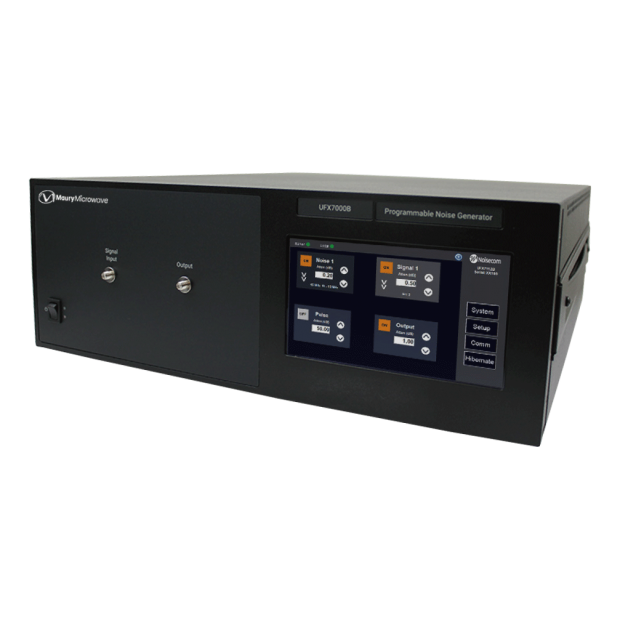

  • UFX7000B-side-1x1.png

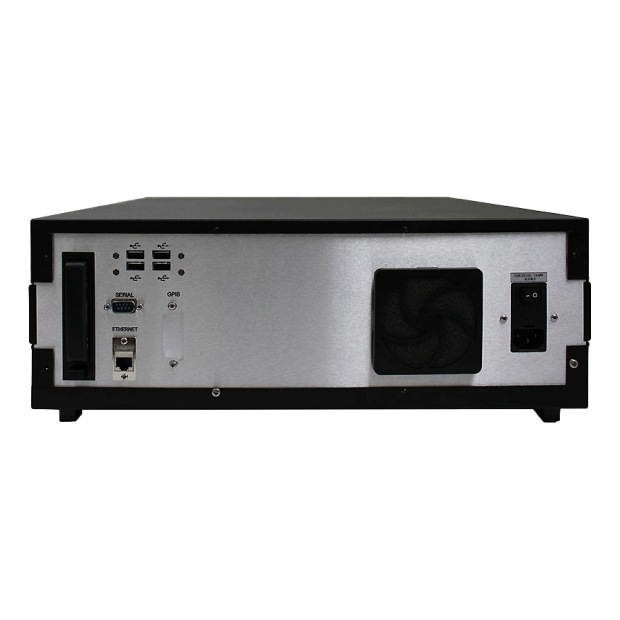

  • UFX7000B-rearpanel-1x1.png
詳細介紹

UFX7000B 可程式化雜訊產生器

高精度測試與驗證的理想選擇



UFX7000B 雜訊產生器內建高效能嵌入式電腦(SBC),採用靈活架構,可產生複雜的自訂雜訊訊號,專為高精度測試與驗證設計,此多功能平台可幫助使用者應對各種嚴苛的測試需求;高精度元件確保輸出功率穩定,頻率響應平坦,並能透過靈活的電腦架構精確控制多組衰減器、開關及濾波器,以適應不同應用需求。







靈活的 RF 配置,滿足多樣化測試需求

UFX7000B 標準射頻配置,包含一個寬頻雜訊源與雜訊路徑衰減器,具備 最高 127 dB 的衰減範圍,步進 0.1 dB,並可選配不同的衰減範圍與步進設定,以符合特定測試條件;此外,使用者可依需求選擇 低通(Low Pass)、高通(High Pass)、帶通(Band Pass)或帶阻(Band Reject)濾波器,自由組合以最佳化測試結果。

透過 先進的切換電路,使用者可以靈活配置不同的訊號路徑,以適應各種測試情境,設備的訊號輸出端子可安裝於 前面板或後面板,讓操作更加便利,無論是工作台測試還是機架系統應用,都能輕鬆整合。


獨立訊號與雜訊控制,精準模擬測試環境

UFX7000B 可選配 訊號合成器與訊號衰減器,允許獨立控制雜訊與訊號路徑,使使用者能夠在 BER(位元錯誤率)測試 中精確調整 SNR(訊號雜訊比),以符合不同測試條件,這樣的彈性設計,讓 UFX7000B 能夠模擬各種真實環境中的訊號干擾狀況,特別適用於通訊、軍事、航太及電子測試應用。


直覺化操控與遠端控制支援

UFX7000B 雜訊產生器配備 7 吋觸控螢幕,支援 滑鼠與鍵盤操作,使用者可透過直覺化介面輕鬆進行設定與調整;除了手動控制外,還支援 標準乙太網路(Ethernet,可用於 ATE(自動測試設備)遠端控制,大幅提升測試的自動化與效率。

此外,UFX7000B 亦可選配 IEEE 488.2 GPIB(通用介面匯流排)與 RS-232 遠端控制介面,提供更廣泛的設備相容性,確保與既有測試環境無縫整合。


高效、靈活、精準的雜訊產生解決方案

UFX7000B 雜訊產生器具備高精度、靈活的架構與強大控制能力,不僅適用於 訊號模擬、BER 測試、通訊系統驗證,更能勝任 航太、軍事、電子測試 等多種高階應用,無論是實驗室測試、產品研發,還是生產線驗證,UFX7000B 都能提供穩定可靠的雜訊訊號,幫助使用者達成更精確的測試結果。







應用領域

  • Eb/No、C/N、SNR
  • BER(位元錯誤率)測試
  • 軍事干擾(Military Jamming)
  • GPS 接收器測試
  • 頻譜分析儀校準
  • 濾波器測試
  • EMI(電磁干擾)測試



一般規格

  • 輸出:白高斯雜訊(WGN)
  • 輸出功率:最高 +30 dBm
  • 衰減範圍:127 dB,步進 0.1 dB
  • 頻率大於 2 GHz 之機型總衰減範圍:79.9 dB
  • 低失真訊號路徑
  • 電源:115 VAC,60 Hz
  • 雜訊衰減器準確度
    • ±0.2 dB 或 0.5%(1 – 500 MHz)
    • ±0.2 dB 或 1%(0.5 – 1.0 GHz)
    • ±0.3 dB 或 2%(1 – 2 GHz)
  • 標準連接器:SMA 母接頭
  • 網路連接:標準乙太網路,選配 GPIB 及 RS-232
  • 顯示器:7 吋觸控螢幕
  • 尺寸:寬 17.25 吋 x 高 6.50 吋(含腳墊)x 深 19.50 吋
  • 可拆卸硬碟:提供額外的安全性
  • 操作溫度範圍:-10°C 至 +65°C


直覺化操作介面與功能展示

自訂濾波器控制選單

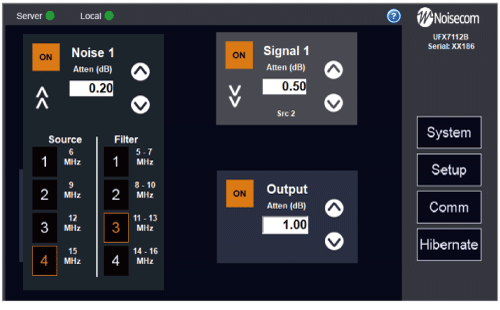

圖 1:自訂濾波器控制選單
UFX7000B 提供 自訂濾波器控制選單,使用者可根據測試需求靈活設定 低通、高通、帶通及帶阻濾波器,確保最佳化的訊號處理效果。



直覺化標準控制選單

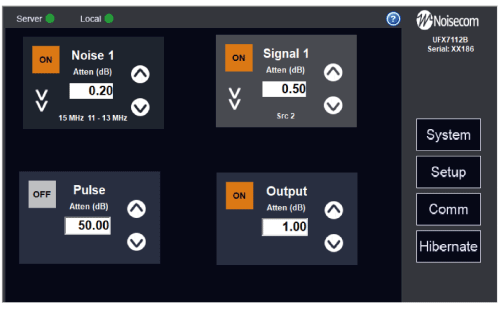

圖 2:直覺化標準控制選單
內建 直覺化的標準控制選單,透過 7 吋觸控螢幕、滑鼠與鍵盤操作,提供簡單易用的圖形化介面,讓使用者能快速調整參數,進行測試設定。

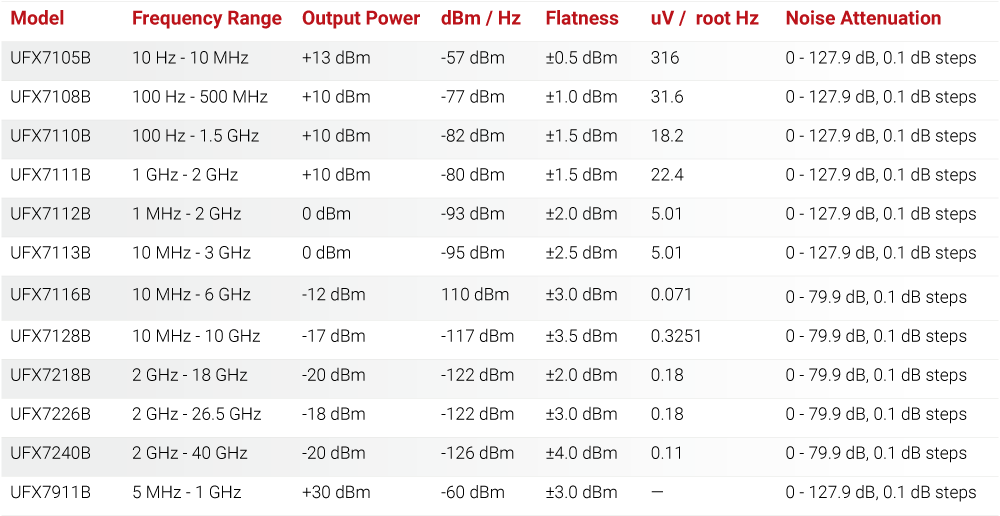

規格

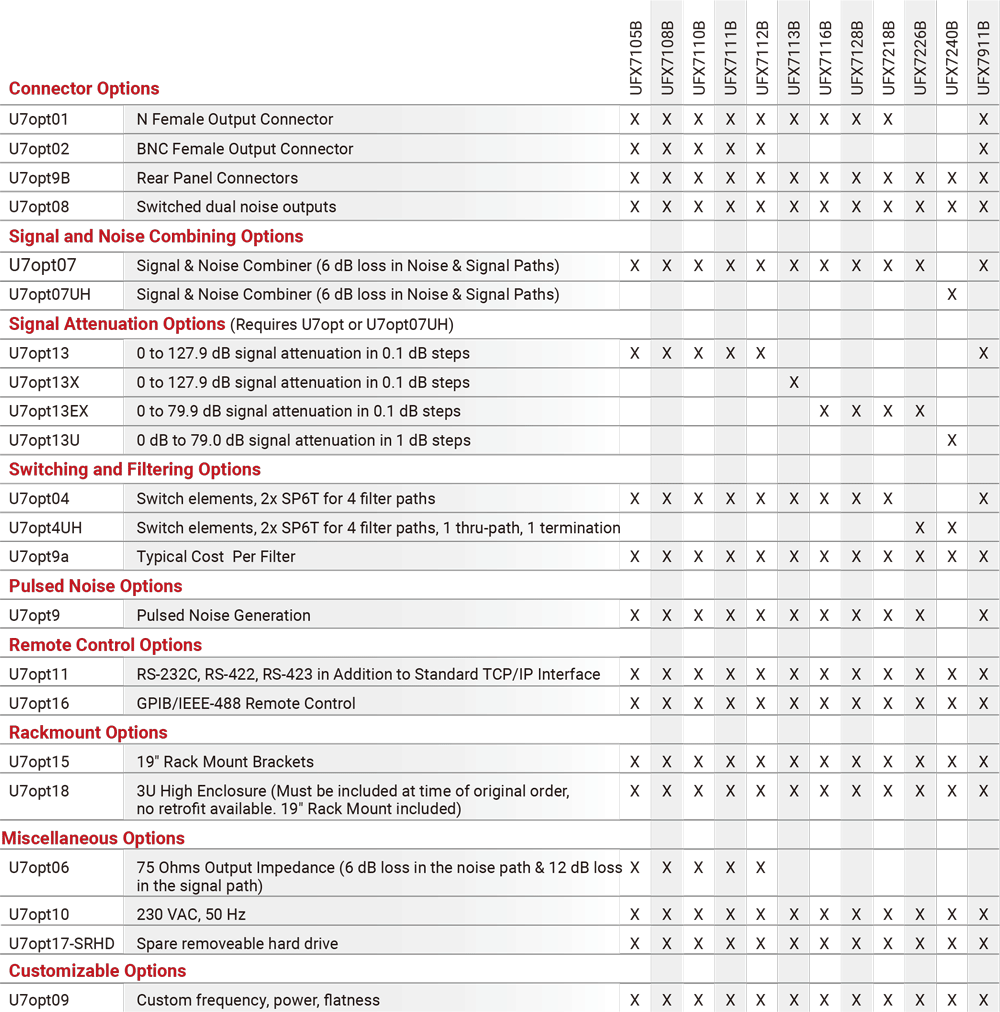

選配




資源

UFX7000B 雜訊產生器產品規格下載 >
