刺針飛彈模擬器 - 高度擬真 VR 訓練模擬系統

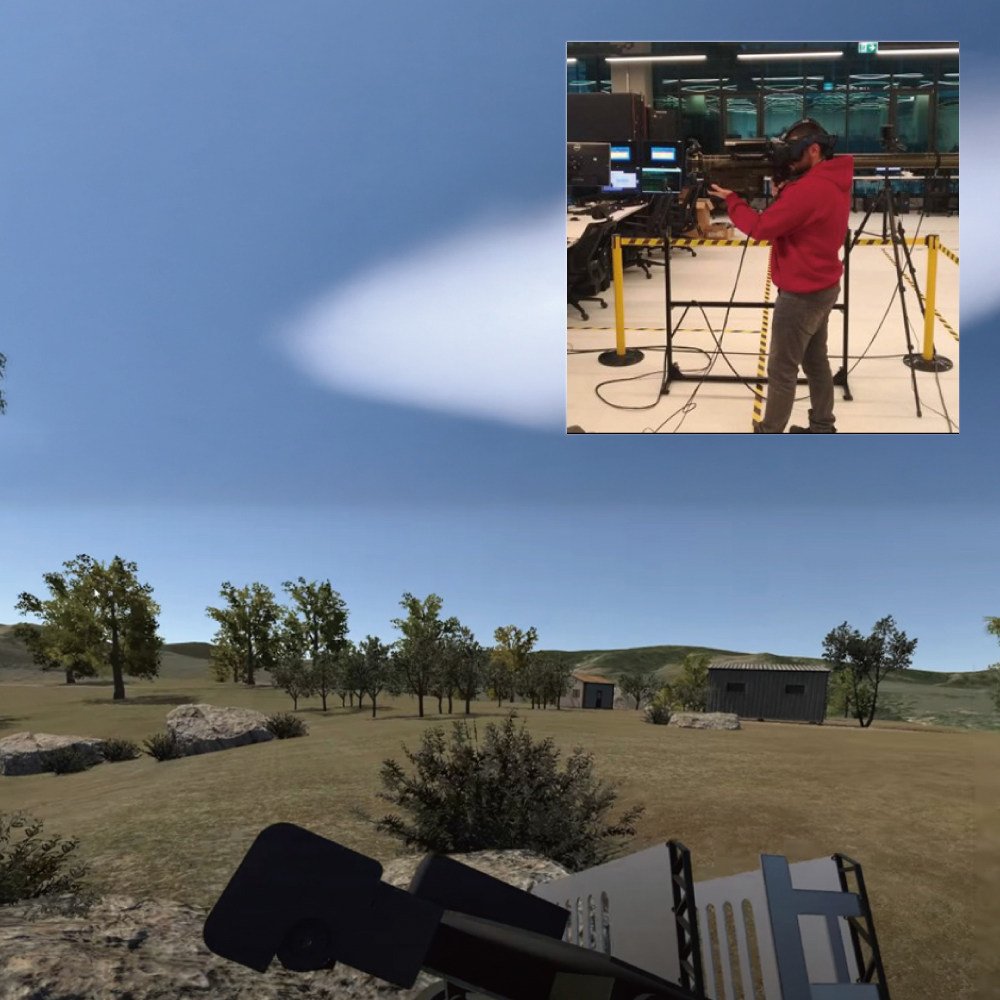

Quantum3D 開發了一款高度擬真的 刺針飛彈模擬器（Stinger Simulator），用於訓練使用者；這是一款 虛擬實境（VR, Virtual Reality） 訓練模擬系統，支援可攜式訓練設備，適用於個人及團隊訓練；訓練模式可分為 射手專屬訓練（Gunner-only Training）、隊長專屬訓練（Team Leader-only Training），或 射手與隊長綜合訓練（Gunner-and-Team Leader Training）。


教官操作站（Instructor Operator Station, IOS） 具備直覺化的 圖形使用者介面（GUI），提供 2D 地圖觀察訓練場域，並內建 訓後回顧（After-Action Review） 功能，以有效管理訓練條件。


功能特色（Features）

• 支援虛擬實境（VR） 的刺針飛彈高擬真模擬訓練：
  提供沉浸式體驗，讓學員在逼真的戰場環境中進行實戰演練，提高作戰應變能力。

• 可攜式訓練系統：
  輕量化設計，便於快速部署與移動，適用於不同地點的訓練需求。

• 個人及團隊訓練：
  滿足單兵與團隊協同作戰的培訓需求，提升整體作戰效率。

• 多種訓練模式：
  根據不同作戰角色提供針對性訓練，以強化實戰應用能力：

  • 射手訓練（Gunner-only Training）：
    專注於個別射手的瞄準、鎖定與發射技能訓練。

  • 隊長訓練（Team Leader-only Training）：
    針對隊長的戰術指揮與決策能力進行模擬演練。

  • 射手與隊長綜合訓練：
    射手與隊長協同操作，模擬真實戰場中的配合機制。

• 網路化訓練（Networked Training）：
  支援在同一虛擬環境內，兩組刺針飛彈小組進行協同作戰訓練，模擬多小隊戰術運用。

• 教官操作站（Instructor Operator Station, IOS） 管理訓練條件：
  讓教官能夠即時調整訓練參數，監控學員表現，確保訓練效果達到標準。

• 使用者友善的圖形介面：
  直覺化操作介面，簡化系統設定與監控，使教官能夠輕鬆掌握訓練進度。

• 2D 地圖用於監測訓練場域：
  即時顯示訓練區域內的單位動態，輔助戰術規劃與指揮決策。

• 訓後回顧功能：
  提供詳細的演習資料與分析，幫助學員檢討戰術與改善操作技巧。

• 可從教官操作站（IOS）建立訓練情境：
  依據不同訓練需求與作戰場景，調整任務條件，模擬多樣化戰場環境。

• 環境設定：
  可模擬各種天候狀況（如雨、雪、雲等），增加訓練挑戰，提高適應能力。

• 威脅定義：
  可設定不同類型的敵方威脅，模擬真實戰場上的作戰挑戰。

• 敵我單位數量設定（Number of Friend and FOE’s）：
  可靈活調整戰場上友軍與敵軍的數量，適應各種規模的戰術演練。

• 基於規則的敵軍行動（Rule-based Enemy Actions）：
  模擬敵軍根據戰場情勢自動作出應對策略，包括：

  • 規避動作（Evasive Maneuvers）：
    當敵方飛行器（如戰機、直升機或無人機）偵測到來襲的導彈威脅時，為了避免被擊中，通常會執行 機動閃避（Evasive Maneuvers），這是一種高機動性的飛行策略，透過迅速改變飛行方向、速度或高度來擾亂飛彈的導引系統，使飛彈難以鎖定目標或直接命中，這些敵方飛行器的機動閃避動作會根據訓練情境進行模擬，讓學員體驗如何應對高機動性的目標，提高射擊精準度與戰術應變能力。

  • 誘餌彈啟動（Flare Activation）：
    除了機動閃避外，敵軍在遭受飛彈攻擊時，可能會釋放 誘餌彈（Flare） 來干擾導引飛彈的追蹤，這是一種模擬真實防禦機制的戰術行為；誘餌彈是一種 熱干擾對抗措施（IR Countermeasure），主要用於對抗 紅外線導引（IR-guided） 飛彈，如肩射防空飛彈 刺針飛彈（Stinger Missile） 或 響尾蛇飛彈（Sidewinder Missile），模擬真實防禦機制；這樣的模擬能夠幫助學員適應更真實的空戰環境，提高飛彈鎖定與射擊成功率。

• 敵我識別（IFF, Identification Friend or Foe）開啟/關閉選項：
  在 刺針飛彈模擬器 中，IFF 系統的開啟/關閉選項可根據訓練需求進行調整，確保學員能夠適應不同情境，提高戰術決策與作戰效率；開啟 IFF：友軍飛行器會發送 IFF 回應訊號，學員可透過顯示器或射控系統確認目標為 友軍；關閉 IFF：學員無法直接獲得敵我識別訊號，必須依靠 視覺識別（Visual Identification, VID） 或戰術資料分析來判斷目標身分。

• 可執行預設訓練情境：
  內建標準化訓練任務，快速建立訓練流程，提高學員戰術應用能力。

• 支援通用或特定訓練視覺資料庫：
  適用於不同任務需求，模擬各種作戰環境。

• 模擬武器系統故障：
  測試學員在武器系統故障時的應變與故障排除能力。

• 槍瞄準系統（Gun-Sight）：
  提供精確的瞄準功能，模擬真實的射擊操作體驗。

• 瞄準符號（Symbology）：
  提供戰術標示與目標識別輔助，提高射擊效率。

• 飛彈模擬（Missile Simulation），包含：
  刺針飛彈模擬器（Stinger Simulator） 內建高擬真的 飛彈模擬系統，確保學員在訓練中能夠體驗接近 實戰條件 的飛彈運作機制，包括導彈飛行軌跡、攻擊命中效果及戰場反應。

  • 擬真飛彈軌跡（Missile Trajectory）：
    飛彈的飛行軌跡經過精確的物理計算，以重現導彈在發射後的推進、加速度變化、氣動阻力影響，以及目標鎖定後的導引機制，使學員能夠體驗最接近實戰的彈道特性；在模擬訓練中，系統會根據環境條件（如風速、溫度、空氣密度）動態調整飛彈軌跡，讓學員學習如何根據環境變數調整射擊角度與發射時機，以提升命中率；此外，訓練模擬支援多種導引模式，包括：紅外線導引（IR-Guided）與手動指令導引（MCLOS, Manual Command to Line of Sight），確保學員能夠適應不同戰術環境，掌握多樣化的飛彈操作方式。

  • 爆炸與效果（Effects）：
    當飛彈擊中目標後，系統會模擬真實的爆炸效果，包括爆炸範圍、破片飛散、衝擊波及火焰燃燒等物理現象，增強訓練的沉浸感與戰場臨場感；此外，模擬系統還具備敵方單位反應機制，當飛彈成功命中或未擊中目標時，敵方飛行器可能會進行機動閃避或觸發防禦機制，例如：釋放誘餌彈來干擾導引系統；動態戰場回饋功能使學員能夠清楚觀察不同攻擊方式的結果，幫助他們評估戰術執行效果，進一步優化射擊策略，培養在實戰環境中的應變能力。

• 自動化 DORT（每日作戰準備測試，Daily Operational Readiness Test）：
  確保系統隨時處於最佳作戰狀態，提高訓練可靠性。

• 使用者維護手冊（User and Maintenance Manuals）：
  提供詳細的操作指引與維護說明，確保設備長期穩定運行。
