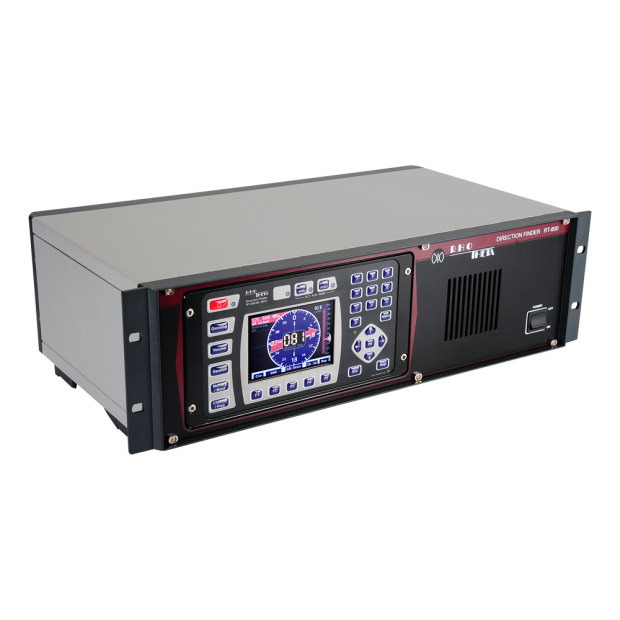

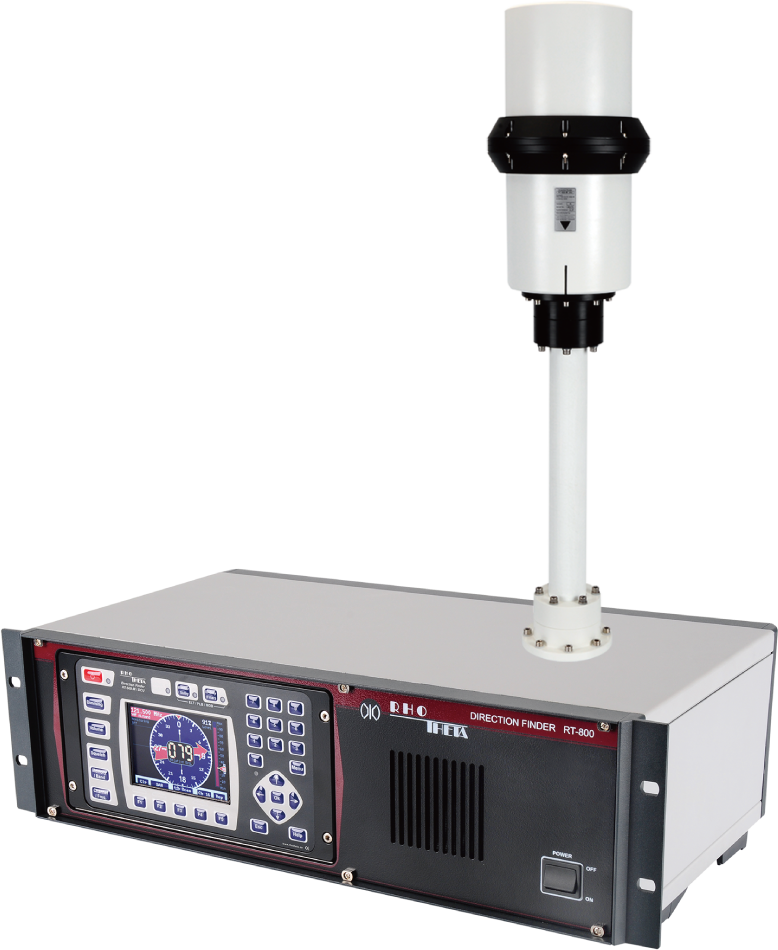

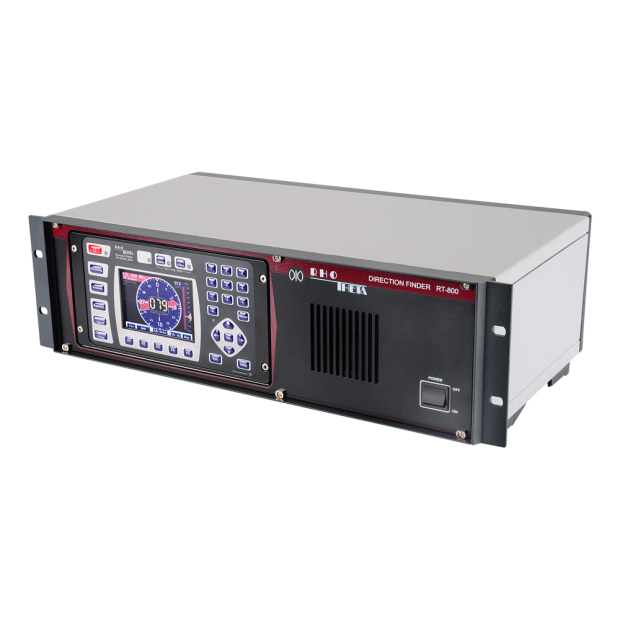

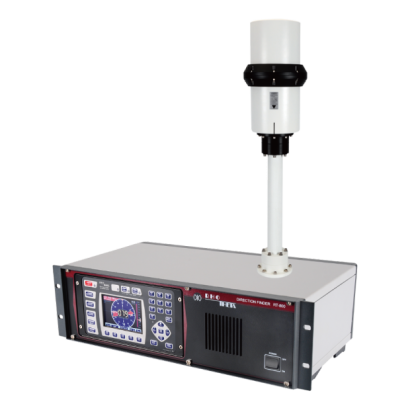

RT-800 寬頻 VTS 無線電測向儀
RT-800 是一款用於固定式海岸監視與識別在 VHF 無線電頻段上發射訊號之船舶的無線電測向儀,來自發射器的測向資訊可於 VTS(船舶交通服務,Vessel Traffic Service)中心與對應的雷達目標與 AIS(自動識別系統,Automatic Identification System)位置資訊進行關聯;設置於不同地點的兩台或多台 RT-800 系統可透過三角定位方式來確定船舶的精確位置,RT-800 可輕易整合至 VTS 環境中。
重點功能
- 符合 IALA(國際航標協會)建議的 A 類系統(依 IALA 指南第 1111 號,IALA Guideline No. 1111)
- 具備最佳效能與價格比
- 可解碼所有 19 個 Cospas-Sarsat 頻道上的傳輸訊號
- Cospas-Sarsat 系統訊號的測向(方向尋找)功能
- 安裝現場可完整手動操作,用於校準與維修
- 可快速掃描最多達 8 個頻率進行頻率監測
- 因無任何可動部件,降低成本
- 安裝簡易且價格合理,無需使用已接頭的高頻(HF)天線電纜

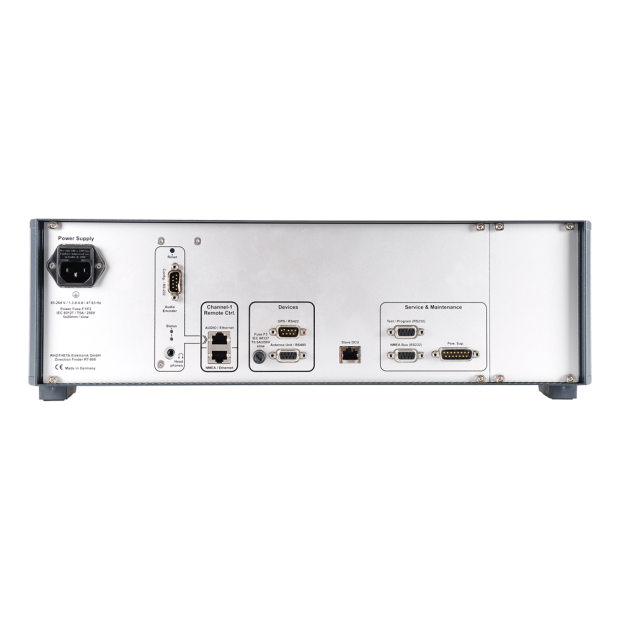

- 可透過 RS-232、乙太網路(Ethernet)與區域網路(LAN)進行高效遠端操作

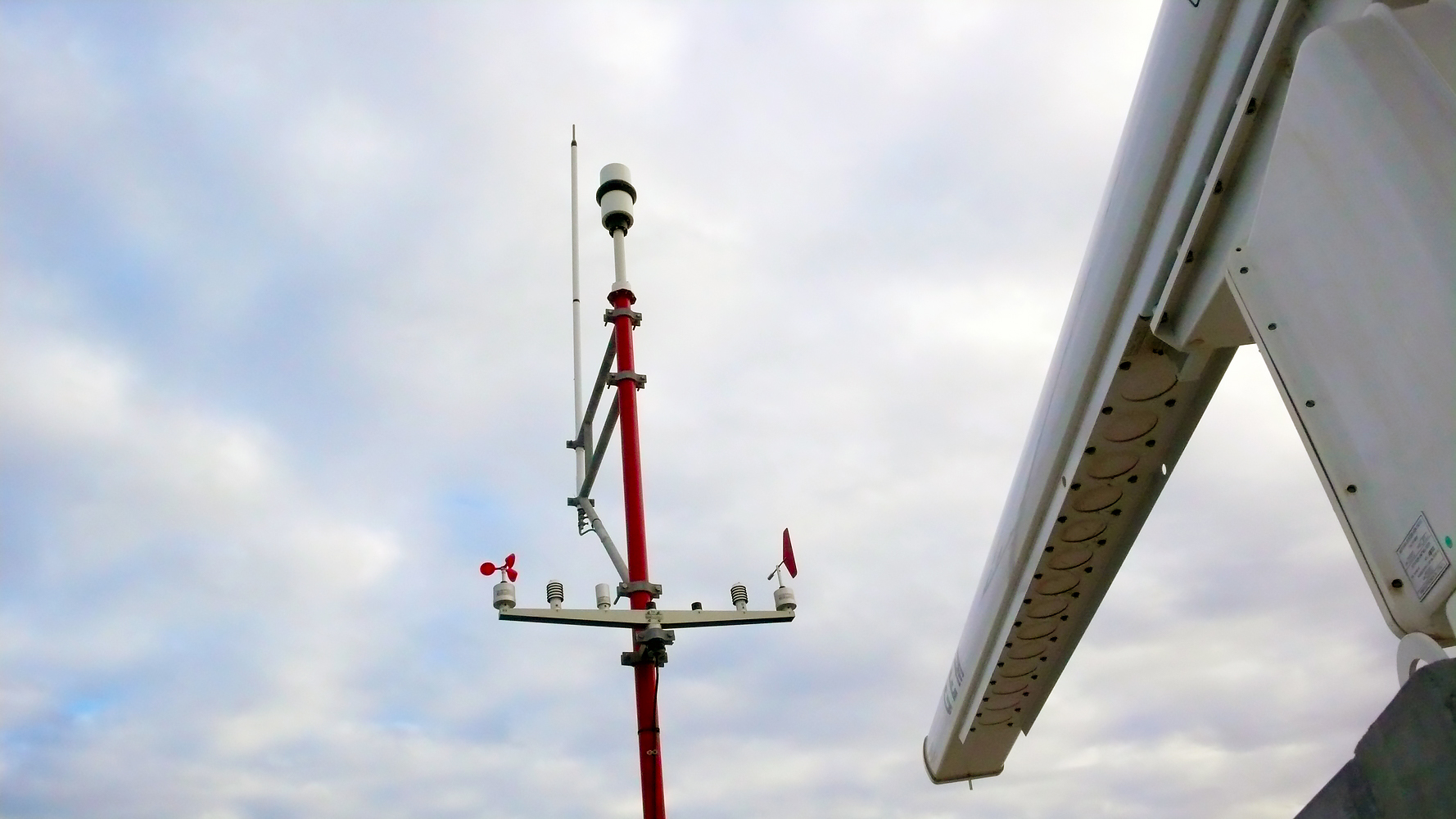

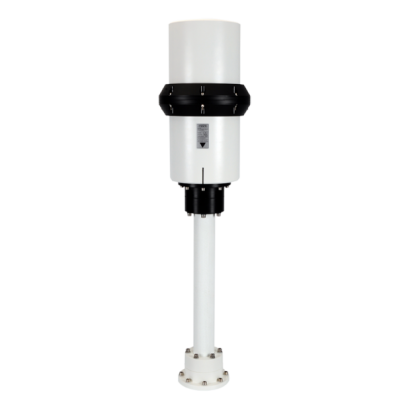

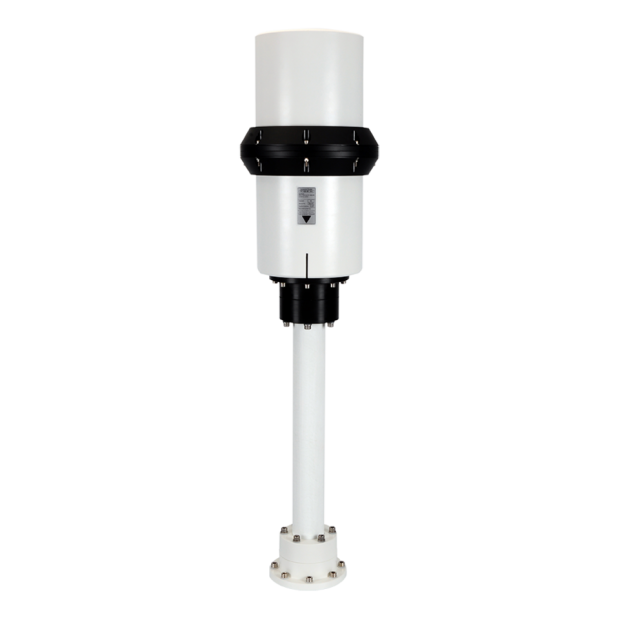

- 小型化、堅固且輕量的 DF 天線,便於安裝,並適用於海事氣候條件
- 由於無可動部件,因此免維護
- 可提供外部避雷保護裝置

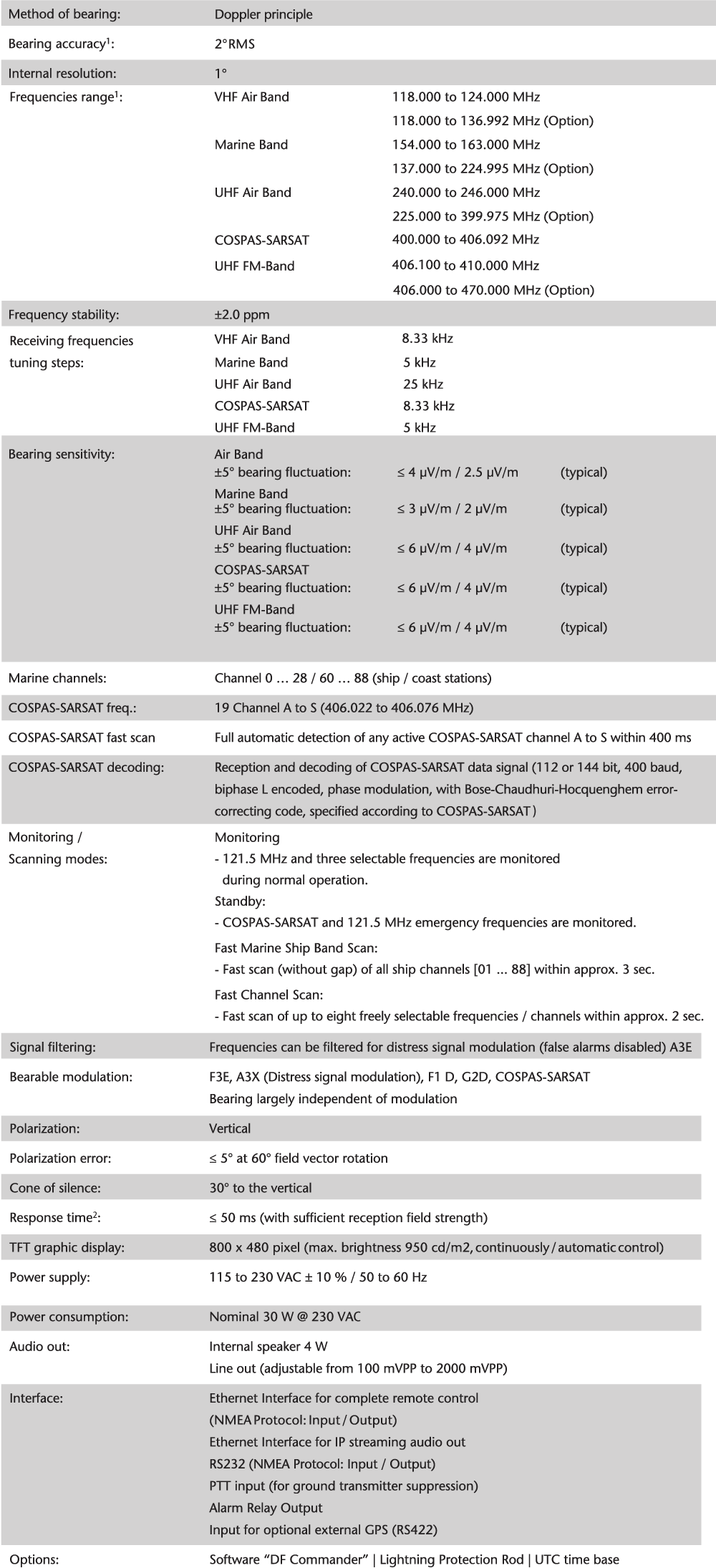

技術資料
配件
避雷針
用於 RHOTHETA 精密測向儀的避雷針設計用以保護測向儀系統免受直接雷擊所造成的影響。

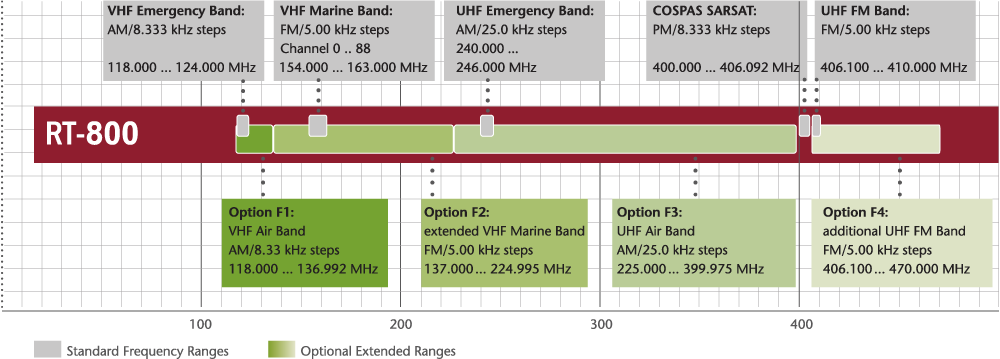

選購頻率擴展模組
- F1 VHF-航空頻段:118,000 – 136,992 MHz
- F2 VHF-海事頻段:137,000 – 224,995 MHz
- F3 UHF-航空頻段:225,000 – 399,975 MHz
- F4 UHF-FM 頻段:406,100 – 470,000 MHz
每組頻率擴展模組可單獨訂購,依各系統需求延伸其頻率範圍。
DF Commander 軟體

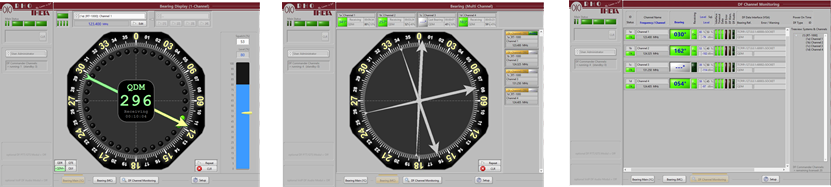

「DF Commander」軟體的主要功能為透過標準個人電腦進行多通道、多系統測向(DF)設備之遠端控制與監視,此軟體可視覺化顯示測向資料,例如:測向角度、訊號強度與各通道的頻率。
「Bearing Page(測向頁面)」設計簡潔直觀,並可調整羅盤方位與觀測塔視窗方向對齊,使操作者使用上更為便利;此外,軟體也支援即時監控所有連線通道的狀態,有助於技術人員對測向系統進行監測與維護。

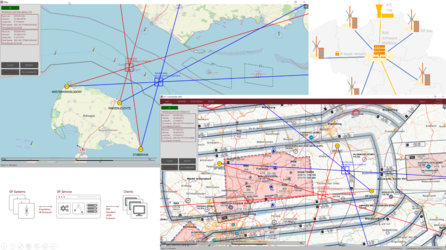

DF Commander MK2 軟體
DF Commander MK2 軟體可進行無線電測向系統的遠端控制與監控,除了可將測向結果顯示於多種電子地圖上外,亦可進行不同頻率的交叉測向計算;音訊資料、交叉測向結果與測向系統狀態資訊可經由整合式伺服器提供,亦可透過同一伺服器設定與控制測向系統,因此此軟體亦可視為測向服務應用程式。

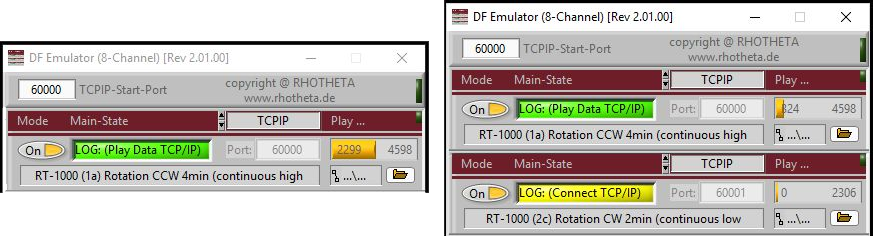

DF Emulator 軟體
「DF Emulator」是一套能在 Windows 個人電腦上模擬測向系統的軟體,透過播放預先錄製的日誌檔來模擬運作,最簡單的情況下,DF Emulator 會使用電腦的串列通訊埠(COM port)透過 RS232 傳輸資料至另一台電腦或系統,以顯示測向資料;此軟體主要用於專案開發,如將測向資料整合至雷達顯示或其他地圖與控制介面上,目的在於協助系統整合商提升開發效率。
GPS UTC 時間

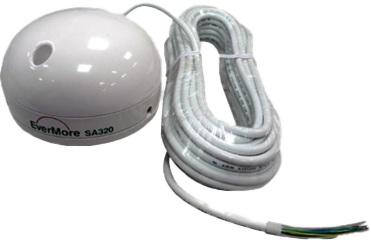

將 RT-800 與 GPS 滑鼠連接後,即可透過 LAN 傳輸之尖峰資料封包中加入 UTC(世界協調時間)時間戳記,此功能可確保來自不同測向系統的傾斜資料同步顯示,並可於地圖軟體中進行精確位置的三角定位。
下載
應用領域
船舶交通服務 (VTS)

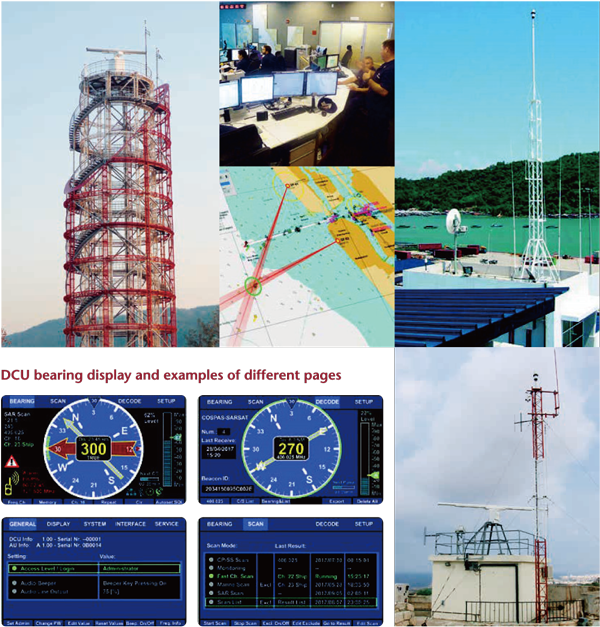

整合至 VTS(船舶交通服務)系統的測向儀通常採用遠端操作,並與其他系統聯網運作;為實現三角定位,常需部署多組測向系統,因此除了性能表現,設備成本也成為重要考量;透過測向語音通訊,可有效支援近岸船舶交通管理,並藉由多個測向點的聯網,準確定位發送語音訊號的船舶位置。
海岸監控
測向系統廣泛應用於海岸線的安全防護與監控作業,其中 RT-800、RT-1000 與 RT-1000 MC 均為專為此類任務量身打造的機型,具備高度可靠性與精準的定位能力。
