RT-600 多頻段機載測向儀

RT-600 多頻段機載測向儀

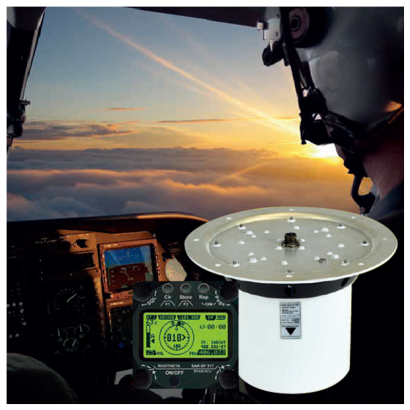

RT-600 多頻段機載測向儀,適用於空中搜救 (SAR) 和執法應用,支援 121.500 MHz、243.000 MHz、406.028 MHz (Cospas-Sarsat) 及海事第16頻道;內建電子測向組件於天線內,無需額外設備,提供快速定位緊急信標的能力,適用於直升機與飛機執行各類救援與追蹤任務。
  • Product_Application.png
  • Product-1x1.png
  • zoomed_01_RT-600_DCU_li_frei-1x1.png
  • zoomed_02_RT-600_DCU_re_frei-1x1.png
  • zoomed_03_RT-600_DCU_rue_frei-1x1.png
  • zoomed_04_RT-600_AU_frei_1x1.png
詳細介紹

RT-600 多頻段機載測向儀

空中搜救 (SAR) 的精準利器



RT-600 (SAR-DF 517) 是一款用於空中搜救 (SAR, Search and Rescue) 的多頻段機載測向儀,能夠在所有救援任務使用的頻段上運作,包括以下緊急頻率:


  • 121.500 MHz
  • 243.000 MHz
  • 406.028 MHz (Cospas-Sarsat)
  • 海事頻段 (Marine Band) 的第16頻道

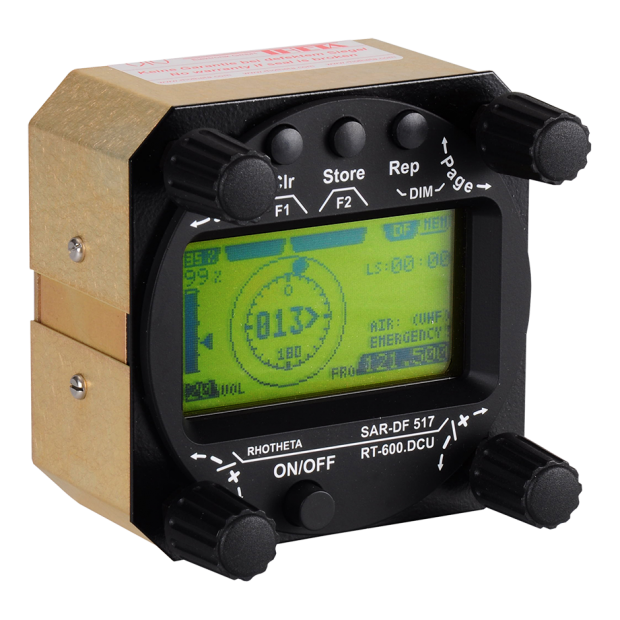

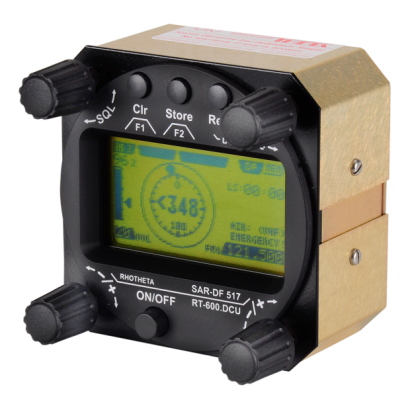

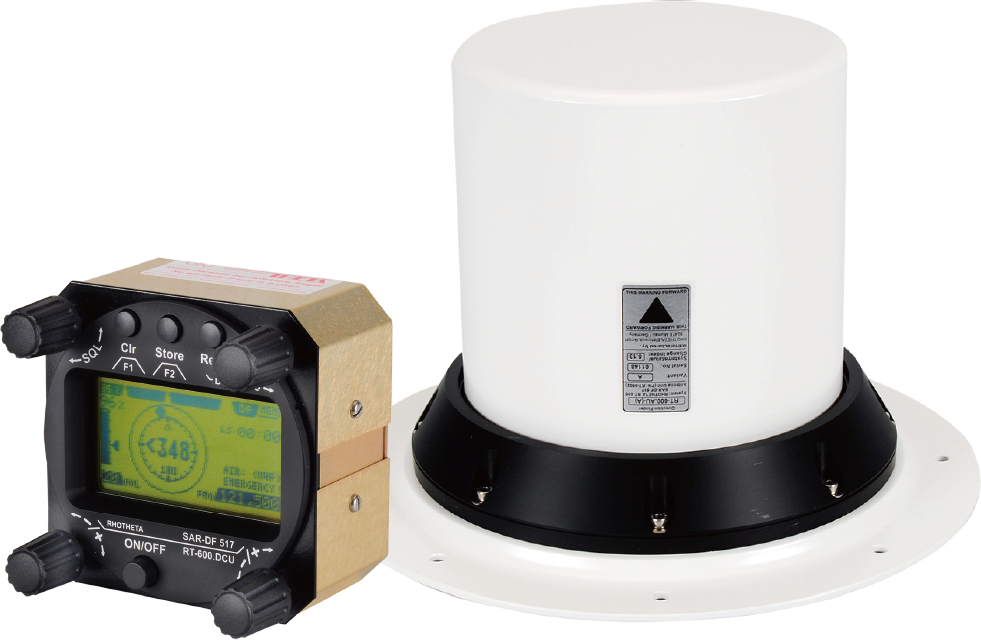

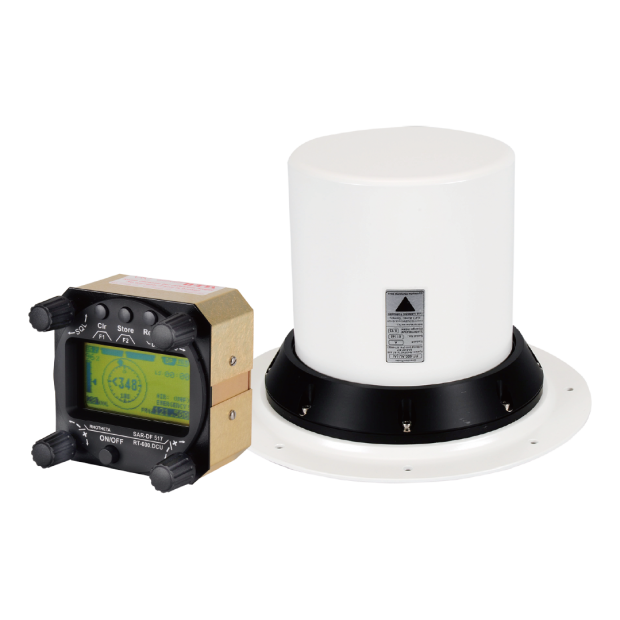

可識別並定位運作於 406.028 MHz Cospas-Sarsat 頻率的緊急信標 (Emergency Beacons),由於電子測向組件已整合至天線內,因此飛機無需額外配備其他設備,顯示與控制單元採用 80 mm 圓形儀表,並配備 圖形 LCD 顯示螢幕,提供直觀的定位資訊與 Cospas-Sarsat 資料,便於操作與監控。





重點特色

  • 現代化且先進的寬頻測向系統,適用於機載應用

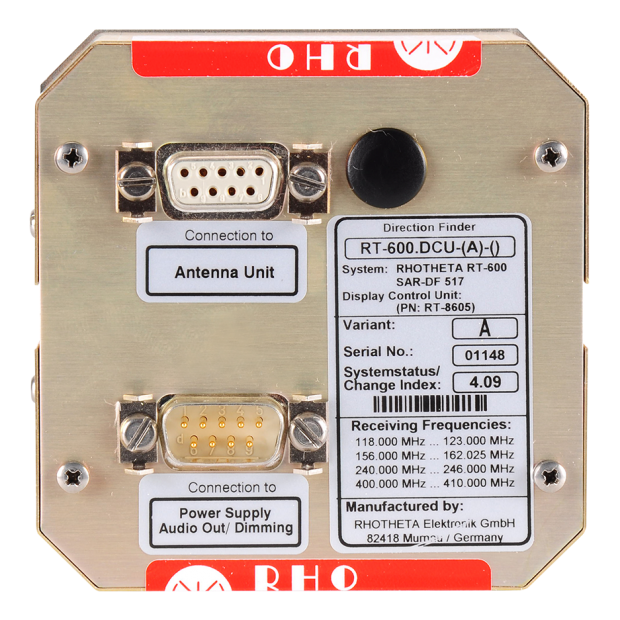

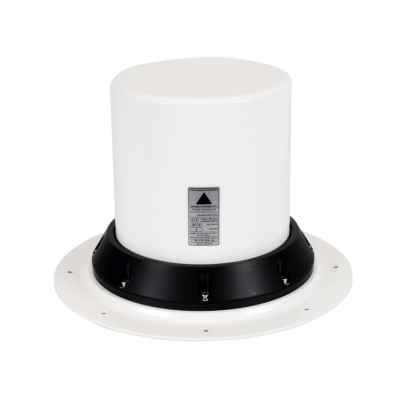

  • 安裝簡便,無需 RF (射頻) 電纜連接

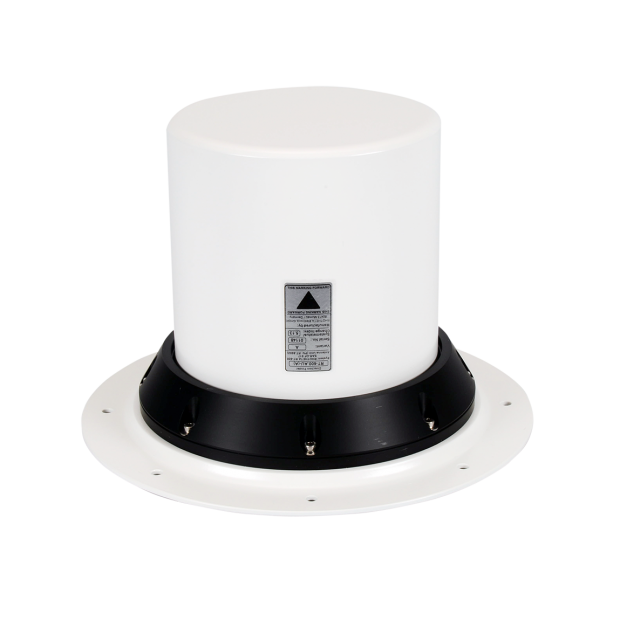

  • 超小型且堅固耐用的天線系統
  • 高天線旋轉頻率,確保極短的響應時間
  • 小型化 80 mm 顯示單元,可直接嵌入標準航空儀表
  • NVIS Green B 相容顯示與控制單元,適用於夜視鏡 (NVG) 座艙
  • 自動掃描所有 COSPAS-SARSAT 頻道,掃描時間僅 400 毫秒
  • COSPAS-SARSAT 訊息解碼與顯示
  • 快速掃描完整海事船舶頻段
  • LoJack 回應碼解碼
  • 執法掃描模式,可自動偵測活躍 LoJack 及 ETS 發射器
  • 輔助自動靜噪模式,操作更簡便

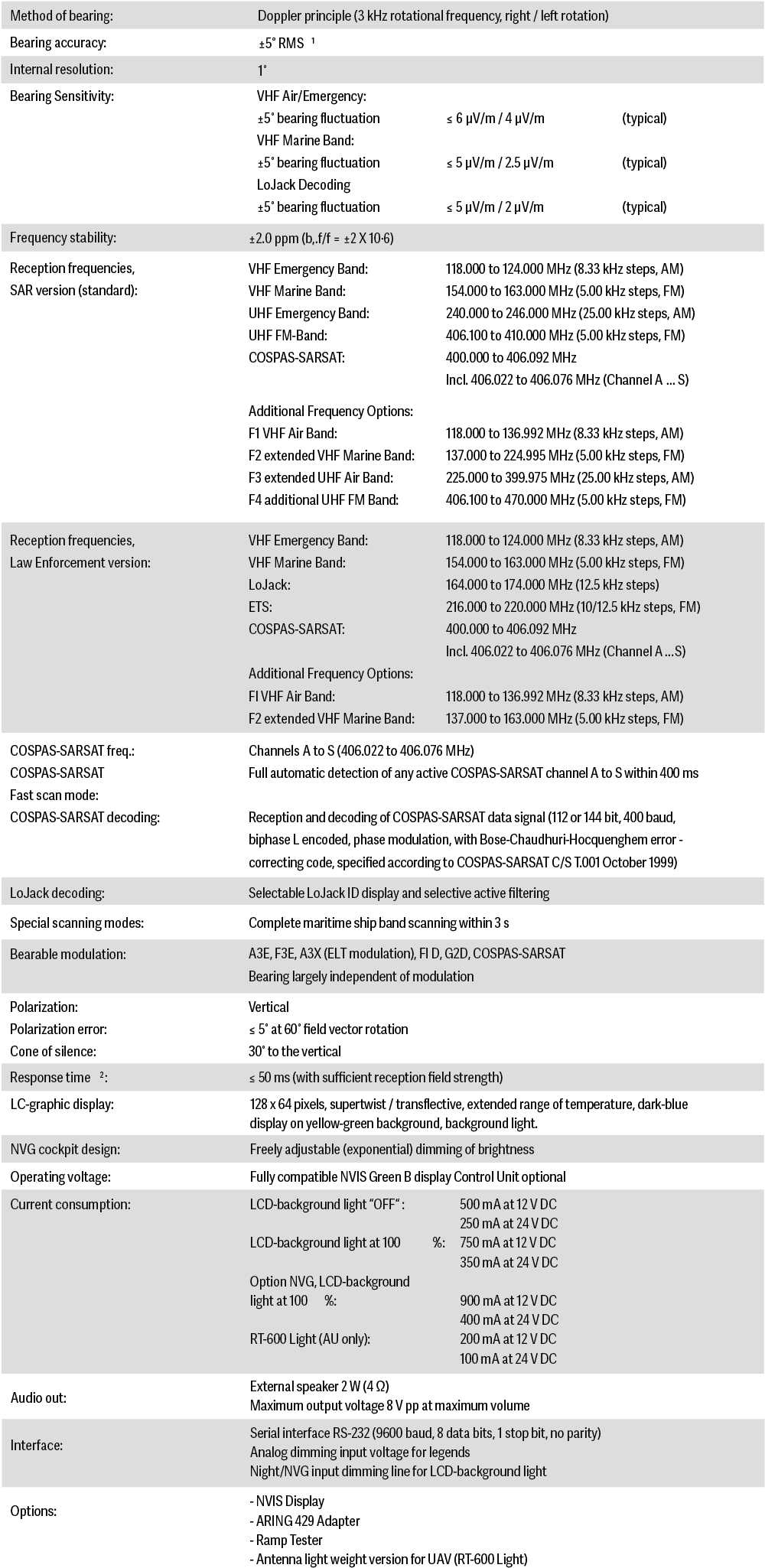

技術資料

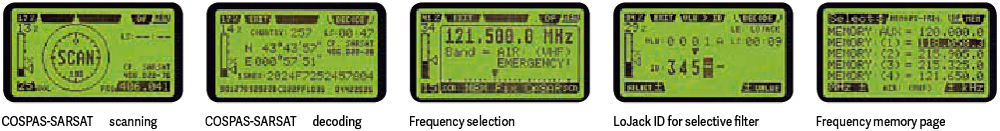

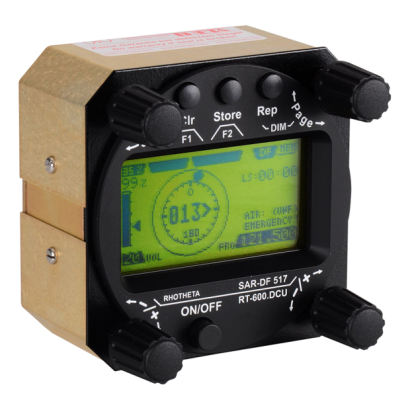

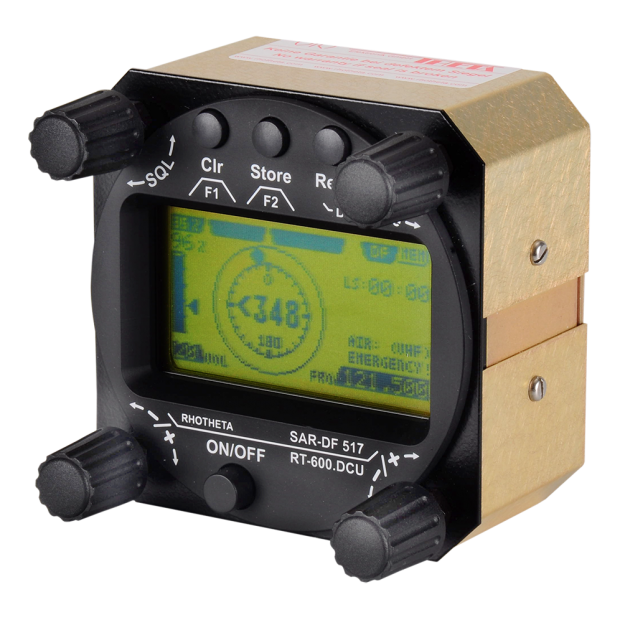

不同 DCU(顯示與控制單元)範例

以下圖片展示 RT-600 多頻段機載測向儀 的 DCU(顯示與控制單元)不同畫面:


  • COSPAS-SARSAT 掃描 - 進行 COSPAS-SARSAT 頻道掃描
  • 緊急信標定位 - 顯示緊急信標的 GPS 位置資訊
  • 頻率選擇 - 選擇並顯示當前使用頻率
  • 方位角測量 - 顯示測向結果與方位角資訊
  • 頻率記憶存取 - 存儲與存取預設頻率


這些顯示畫面提供直覺化的操作介面,使使用者能夠快速獲取並管理測向資訊,提高空中搜救 (SAR) 任務的效率。

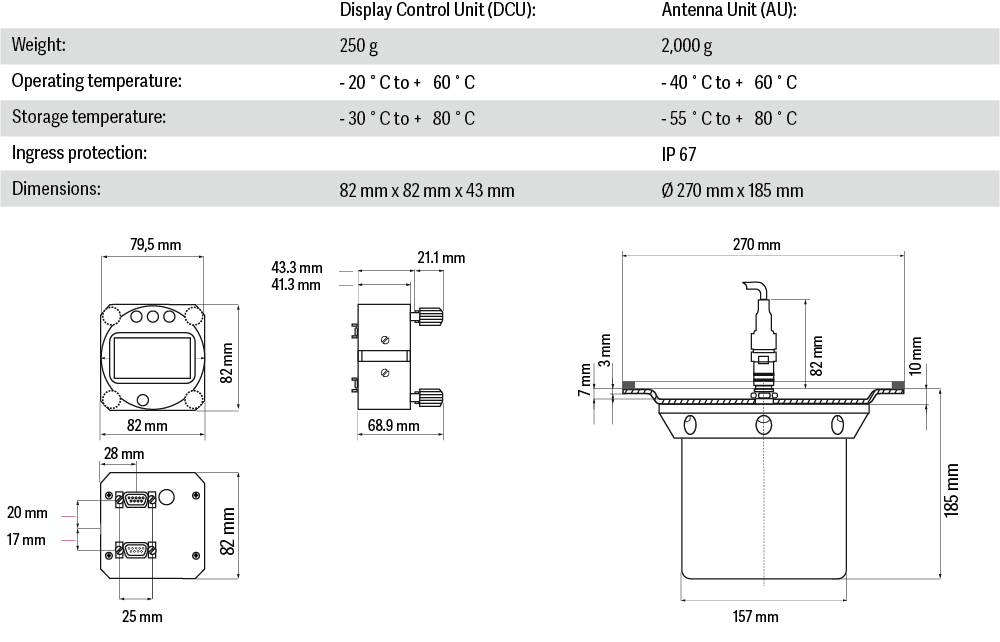

機械特性




配件

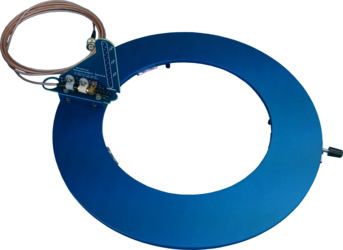

RAMP 測試儀





RT-600 RAMP 測試儀是一款量測設備,可快速進行 RT-600 的功能測試,測試儀包含天線量測裝置,並可選配 RF 訊號產生器,使其能夠測試 RT-600 頻率範圍內的各種頻率;此測試儀可輕鬆安裝至 RT-600 AU,並可進行 45° 為增量的功能測試;此外,它可對機載測向系統 (DF System) 進行全面的性能測試,包括:

  • 測向精度測試
  • 方位靈敏度測試
  • 音頻調變測試

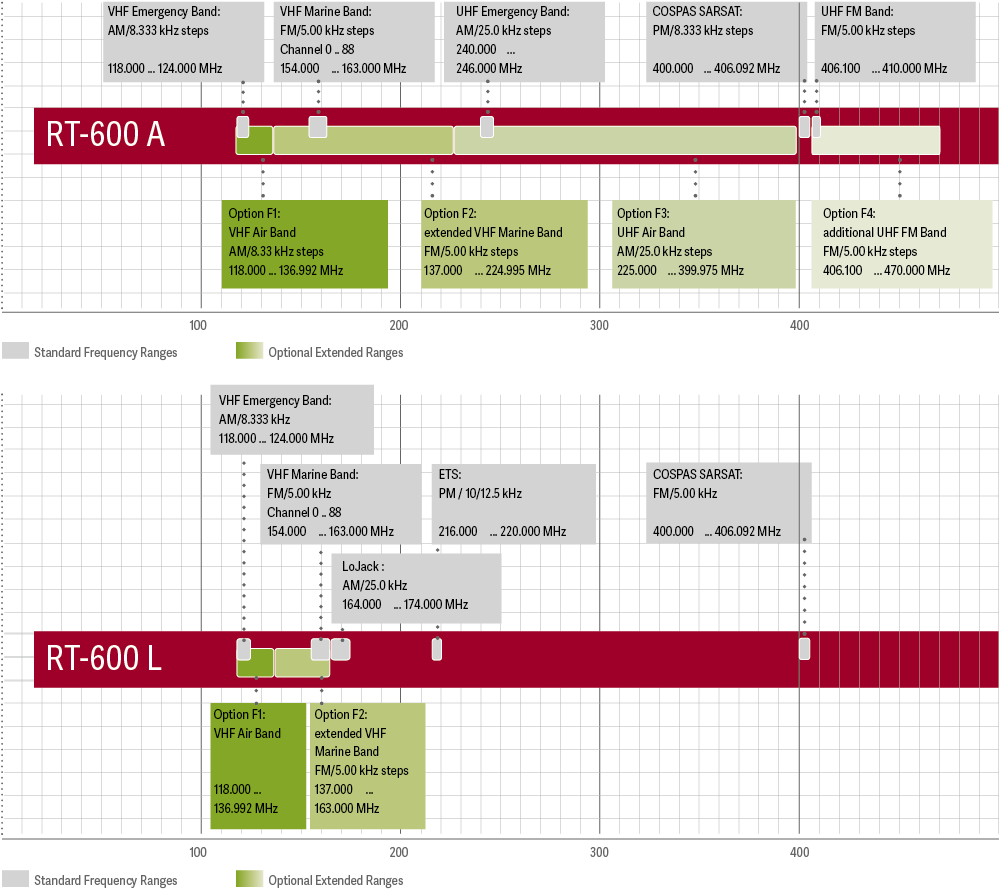

頻率選項 RT-600 A

  • F1 VHF-航空頻段:118.000 至 136.992 MHz
  • F2 VHF-海事頻段:137.000 至 224.995 MHz
  • F3 UHF-航空頻段:225.000 至 399.975 MHz
  • F4 UHF-FM 頻段:406.100 至 470.000 MHz

可選頻率擴展:可根據需求額外訂購,擴展系統頻率範圍。


頻率選項 RT-600 LE

  • F1 VHF-航空頻段:118.000 至 136.992 MHz
  • F2 VHF-海事頻段:137.000 至 163.000 MHz

可選頻率擴展:可根據需求額外訂購,擴展系統頻率範圍。





NVIS 顯示




RT-600 的 NVIS 顯示版本專為夜間使用設計,符合夜視設備 (NVG, Night Vision Goggles) 所需的色彩光譜要求,確保在夜間操作時提供最佳可視性與相容性。


下載

RT-600 產品資訊 (English) >



應用領域

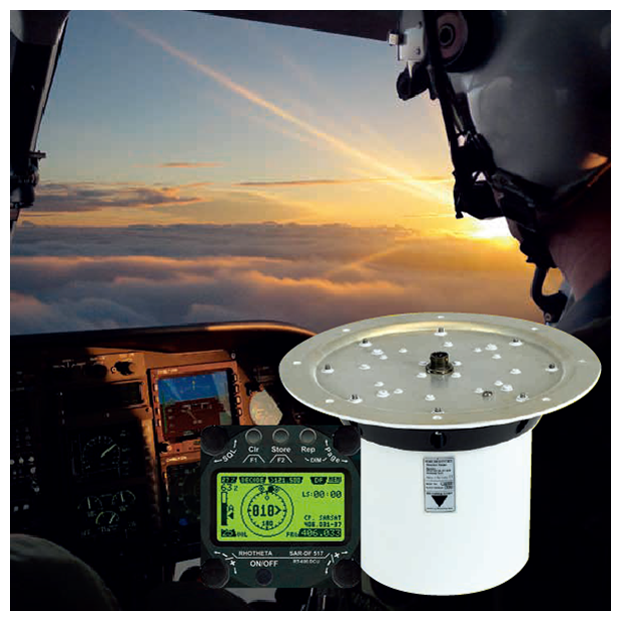

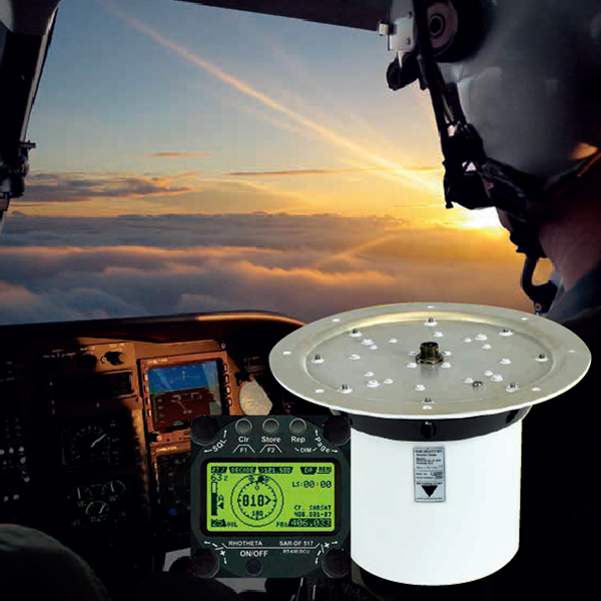

空中搜救 (SAR)

機載測向儀必須具備靈活適應性,以支援直升機或飛機執行各類任務,輕量化與小型化設計與設備的可靠性和堅固性同等重要,這些特點正是我們產品的核心優勢;為了支援救援任務,現代化的測向系統必須能夠運行於所有關鍵緊急頻率,包括:

  • 121.500 MHz
  • 海事頻段第16頻道
  • 243.000 MHz
  • 406.028 MHz (Cospas-Sarsat)
  • VHF 海事頻段

此外,19 個 Cospas/Sarsat 頻道 (406 MHz) 在未來將變得更加重要,確保更高效的全球搜救能力。





執法應用

除了 SAR 任務外,RT-600 (SAR-DF 517) 亦可用於空中定位被竊車輛追蹤特定目標,提供執法機構強大的偵測能力。





參考案例

美國民間空中巡邏隊 (CAP)

自 2000 年以來,RHOTHETA持續向美國民間空中巡邏隊 (CAP) 提供 RT-600 A 測向儀系統,CAP 負責全美國內陸 SAR (搜救) 任務,為救援行動與民間保護作出了重要貢獻。





瑞典警察 (Swedish Polis)

瑞典警方目前在 7 架 Bell 429 直升機 上配備了 RHOTHETA RT-600 A 無線電測向儀系統,使其能夠快速定位緊急訊號,大幅提升應變能力。
