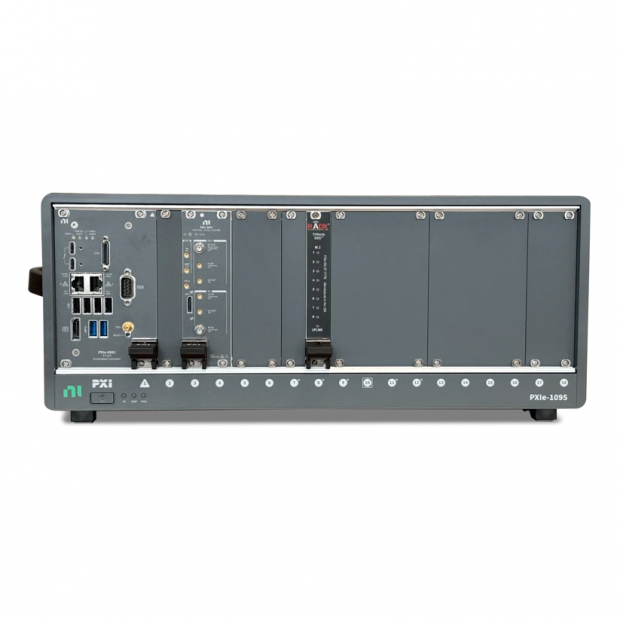

RP-6500 寬頻射頻錄製與回放系統 — 專為 GNSS 設計
RP-6500 是專門針對全球導航衛星系統（GNSS）應用的高性能寬頻射頻錄製與回放解決方案，提供可靠的訊號記錄、精確的回放及強大的即時模擬功能，滿足尖端導航技術的需求。
透過 Averna RP-6500 寬頻射頻錄製與回放平台，全面提升您的衛星導航專案能力；RP-6500 可錄製及回放 500 MHz 寬頻射頻訊號，頻率範圍涵蓋 9 kHz 至 6 GHz，同時支援模擬多種常見 GNSS 訊號，包括 BeiDou、Galileo、GLONASS、GPS 和 QZSS，系統還具備產生衛星通訊訊號功能 (支援 DVB-S 和 DVB-S2)，是滿足現今及未來需求的全方位解決方案。
主要特點 (Key Features)
- 簡單易用的 RF Studio 使用者介面
- 500 MHz 寬即時頻寬
- 支援範圍從 9 kHz 到 6 GHz 的大多數常見無線協定
- 多星座與多頻 GNSS 模擬器
- 支援 SATCOM（衛星通訊）協定，用於衛星機上盒測試
- 高動態範圍（14 位元，＞80 dB）
- 設計可安裝於機架或便於攜帶
多星座 GNSS 模擬、錄製與回放
現代 GNSS 系統通常在單一星座內支援多個頻段，RP-6500 提供寬頻錄製功能，涵蓋所有 GNSS 頻段，並允許同時捕捉多星座訊號；射頻錄製與回放功能的無縫結合，加上即時 GNSS 模擬器，可高效完成設計驗證任務，提供快速且具成本效益的解決方案；該系統專為 GNSS 特定訊號調校設計，內建偏壓器、放大器及衰減器，可直接與現成的 GNSS 天線整合使用。RF Studio 使用者介面 (RF Studio User Interface)
RP-6500 預載 RF Studio，為一款功能強大的射頻錄製與回放軟體，用於捕捉真實的射頻頻譜，包括 GNSS 和無線訊號；RP-6500 系列具有最先進的工作流程，幫助您快速設定錄製、添加背景資料、可視化訊號，以及分析已收集的射頻環境，以驗證並微調設計與產品；此外，RF Studio 還允許您遠端控制 RP-6500，並與團隊分享裝置，以獲得最佳結果與更高的投資回報率。
提供清晰直觀的每段錄製訊號視覺化呈現 (中)
支援比較訊號錄製的「功率對時間」變化圖，方便快速分析與檢視 (右)
一站式射頻訊號模擬、錄製與回放解決方案

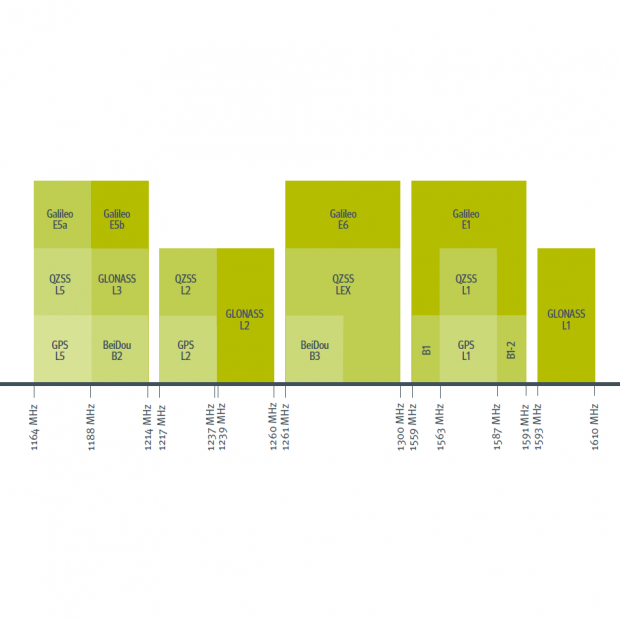

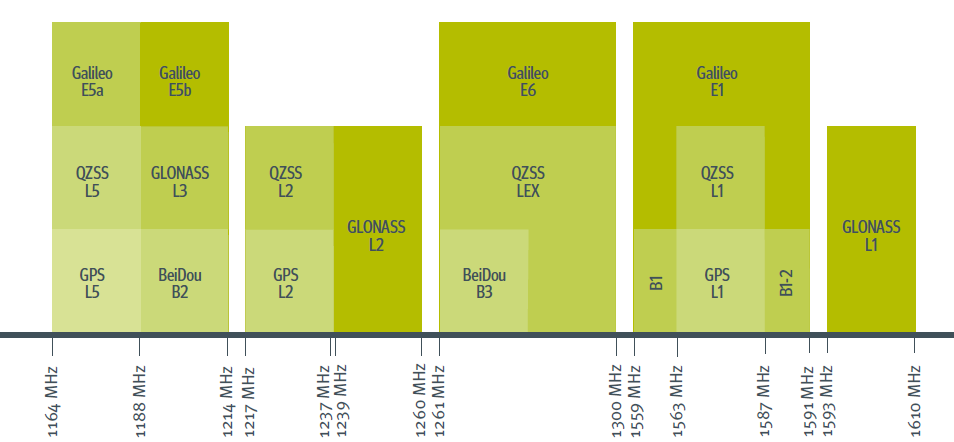

射頻專家、工程師與科學家需要一款完整的射頻錄製與回放解決方案，以加速產品設計、性能驗證及研究項目；例如，在訊號欺騙（spoofing）與干擾（jamming）分析與驗證方面，RP-6500 提供高效可靠的支援，是滿足現代射頻技術需求的理想選擇。GNSS 頻譜的主要分佈範圍（1164 MHz 至 1610 MHz）完全落入 RP-6500 的 500 MHz 即時頻寬之內，因此 RP-6500 能夠同時錄製和回放多個 GNSS 頻段的訊號，如 Galileo、QZSS、GLONASS、GPS 和 BeiDou 系統的不同頻段。

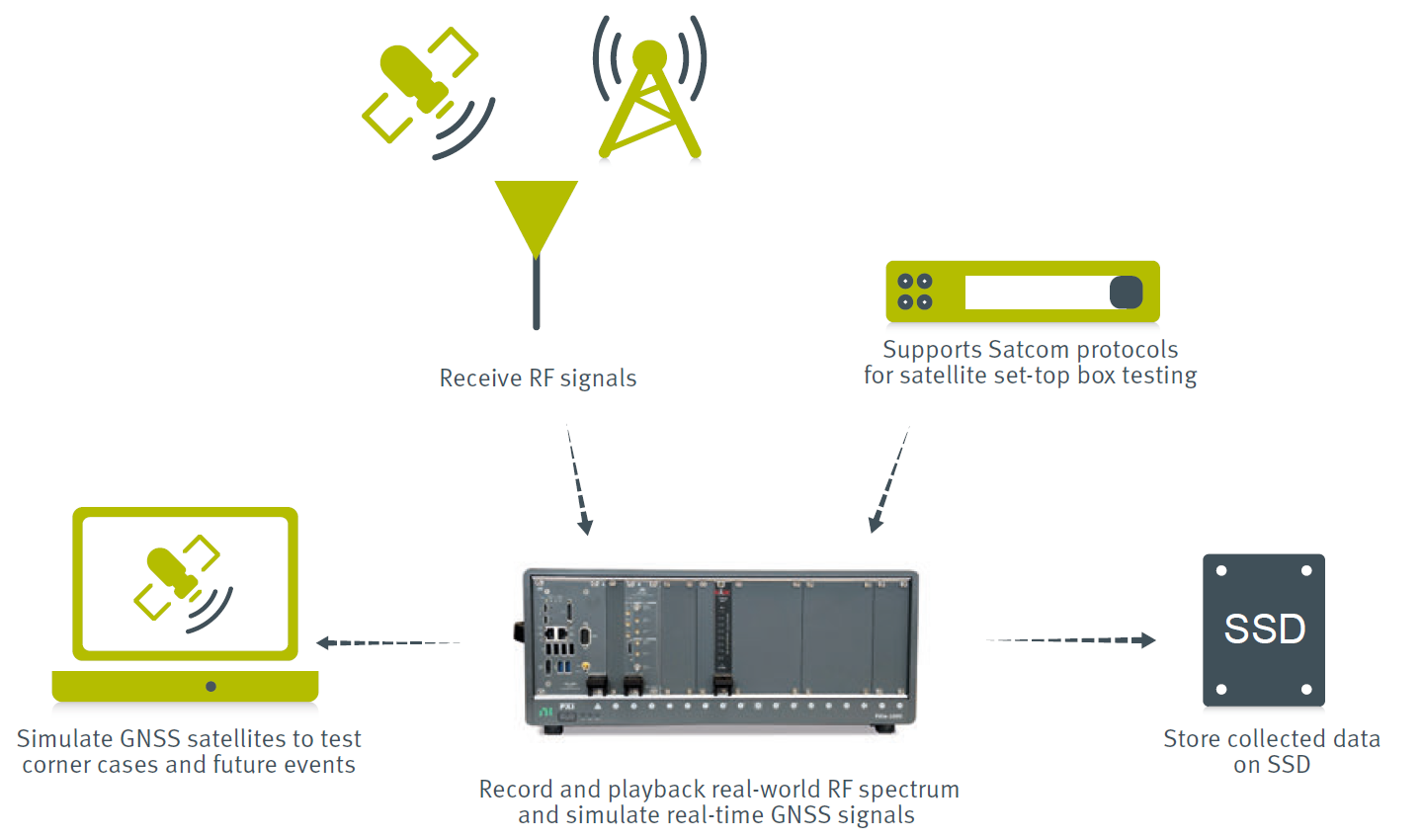

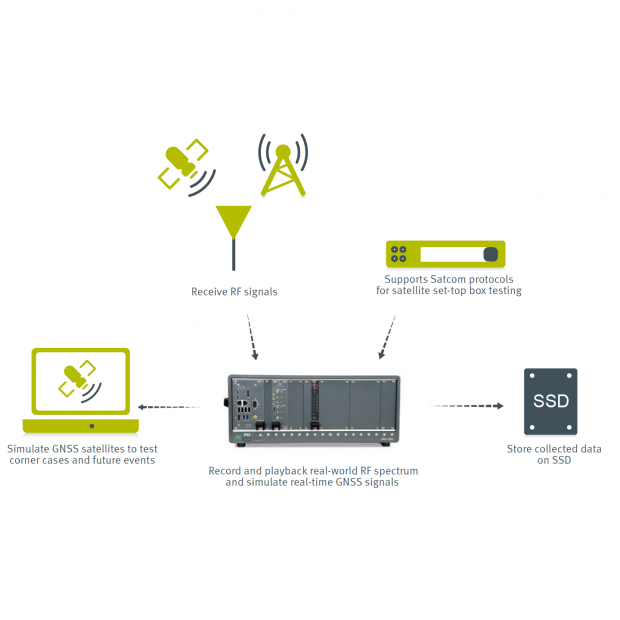

設備架構圖 (Setup Diagram)
RP-6500 系統的完整工作流程與應用架構，整個流程始於接收射頻訊號，透過天線收集來自衛星及其他無線設備的真實射頻訊號，模擬實際的訊號環境；這些訊號進入 RP-6500 系統後，進行精確的錄製與回放，為進一步分析和驗證提供基礎。
同時，RP-6500 還具備即時模擬 GNSS 訊號的能力，能模擬多星座的衛星訊號，用以測試設備在極端情況或未來可能場景中的性能與穩定性，該系統特別支援衛星通訊（SATCOM）協定，使其在衛星機上盒的測試中表現出色，確保通訊應用的準確性和相容性。
錄製的所有數據都可以儲存於 SSD 中，提供快速的讀取與寫入性能，便於用戶進行進一步的分析與處理。整體系統設計靈活且高效，涵蓋從射頻訊號接收、錄製、模擬到數據儲存的完整解決方案，成為射頻測試與驗證領域的理想工具。

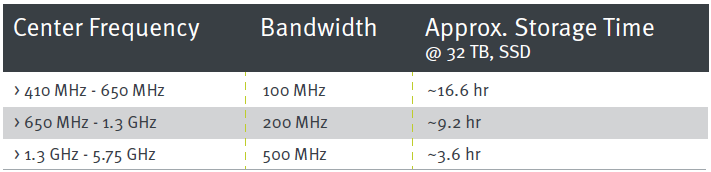

PR-6500 系列技術規格
PR-6500 Datasheet Download → |
Averna 錄製與回放系統比較表
RF Studio™ 軟體解決方案
全面的射頻（RF）訊號記錄解決方案是射頻專家、工程師和科學家加速產品設計、驗證與研究項目的關鍵工具。真實世界的 RF 訊號和干擾能提供駕駛測試或模擬環境中無法達到的準確性與可重複性，為尖端技術的開發與測試提供了無可取代的支援。RF Studio 是專為這些需求設計的智慧化解決方案，具備以下功能：
• 智慧 RF 訊號鏈配置：自動化配置以最佳化測試流程
• 訊號範本：快速設置和調整測試參數，提升測試效率
• 雜訊指標優化：可視化訊號並優化增益和雜訊性能
快速記錄與深入分析
使用 RF Studio，您可以在數分鐘內輕鬆記錄並儲存 無線電、影音、連接性和/或導航訊號，用於深入且可重複的分析與測試，為您的設計與研究提供更高的精準性與效率。RF Studio 讓您能夠：
• 快速配置並開始記錄，透過保存記錄配置節省時間。
• 利用雜訊指標功能捕捉弱訊號並優化增益。
• 使用頻譜、功率和直方圖視圖，可視化所有感興趣的訊號，提升測試效果。
高效驗證 RF 接收器設計
傳統的 RF 接收器實地測試通常耗時且成本高昂，環境條件、衛星位置、太陽活動和干擾具有高度可變性，幾乎無法重現；透過使用 Averna 的 RF 記錄與回放系統中的 RF Studio，您可以捕捉數小時的真實世界 RF 訊號，實現精確且一致的接收器設計驗證，顯著加速產品開發過程，同時大幅降低多次實地測試的成本和不便。強大的 RF 工作流程與生產力工具

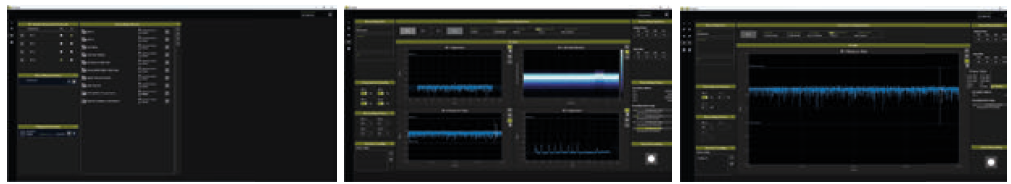

- 連接面板：RF Studio 連接面板視圖，提供所有連接的可視化界面，方便使用者查看和管理設備連接。
- 儀表板：簡化的記錄與回放儀表板範例，顯示關鍵資料，幫助使用者快速配置和管理記錄/回放功能。

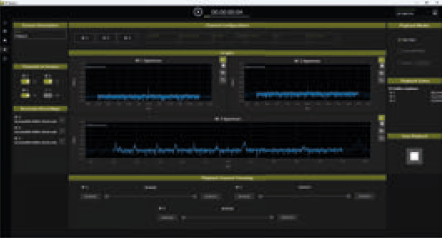

- 回放面板：支援同時監控最多 4 個通道的回放，支援多通道訊號的同步回放，提供詳細監控。
- 記錄面板：
每個記錄的清晰視覺表示，提供清晰的視圖，用於檢視和分析已記錄的訊號。
RF 訊號頻譜的清晰視圖，支援對訊號頻譜的詳細分析，幫助使用者檢測頻率分佈。
比較訊號記錄的功率與時間，提供使用者分析訊號功率的時間變化趨勢。
