RFX7000B 可程式雜訊產生器 (40 GHz)

RFX7000B 可程式雜訊產生器 (40 GHz)

Noisecom RFX7000B 提供高輸出功率與精確控制,支援 127 dB 可調衰減,適用於 BER、GPS、EMI、CATV 及軍用測試;支援乙太網路遠端控制,適合機架式整合應用。

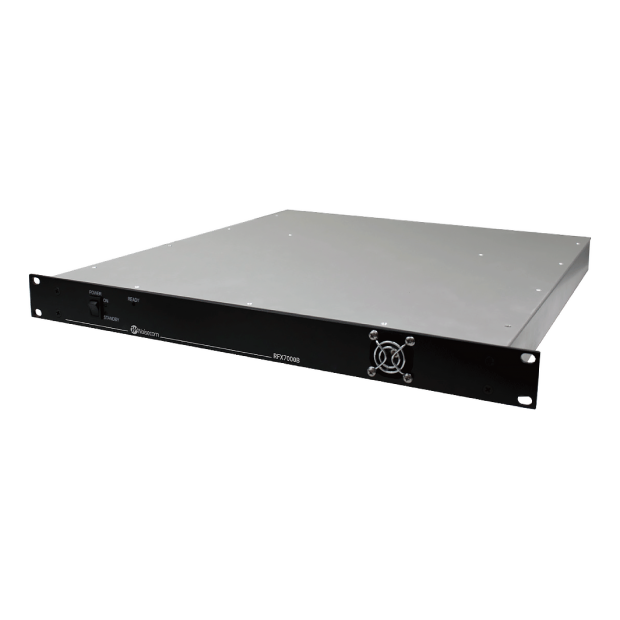

  • RFX7000B-1x1.png

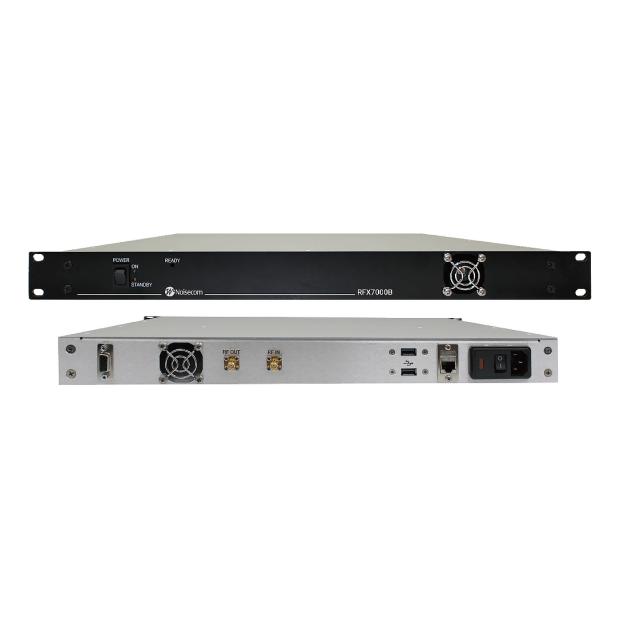

  • RFX7000B-front_rare-1x1.png
詳細介紹

RFX7000B 可程式化雜訊產生器

高精度寬頻 AWGN 測試解決方案



RFX7000B 是一款高性能的寬頻雜訊產生器,內建高效能嵌入式電腦 (SBC),採用靈活架構,可用於產生各種複雜的自訂雜訊訊號,針對精密測試環境設計,這款設備不僅能滿足最嚴苛的測試需求,還具備高輸出功率與優異的訊號平坦度;此外,其靈活的電腦架構支援多個衰減器與開關的控制,使測試環境更加靈活;RFX7000B 採用 1U 機箱設計,適合機架式整合應用,不僅節省空間,也提升設備管理效率。







精準 RF 控制,提升測試靈活性

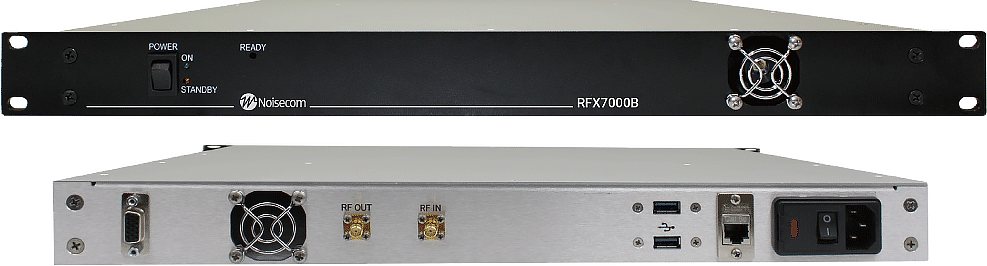

在 RF 設計方面,RFX7000B 內建 寬頻雜訊源,並配備可調衰減器(最大衰減範圍 127.9 dB,步進 0.1 dB)及開關,讓使用者能夠精準控制雜訊輸出;此外,設備的 RF 連接埠 可根據需求配置於前面板或後面板,方便使用者選擇合適的訊號輸入與雜訊輸出位置;若需要更靈活的訊號處理,可選購 訊號合成器(Combiner訊號衰減器,以獨立調整 雜訊與訊號路徑,實現可變 SNR(雜訊比) 以進行 BER(位元錯誤率)測試


自動化與遠端控制,提升操作便利性

RFX7000B 主要設計用於 自動化與遠端控制應用,特別適合機架式測試系統,設備標配 乙太網路(Ethernet 連接埠,可支援網路遠端控制,此外,使用者可選購轉接器來支援 GPIBRS-232 連接,進一步提升設備的相容性;除了遠端操作,RFX7000B 也支援手動控制。使用者可透過 顯示器與滑鼠 連接至後面板,進行直覺式的操作,方便進行即時測試與調整。


高度客製化,應對各種高階測試挑戰

Noisecom 的可程式化雜訊產生器具備 高度的客製化能力,可依照不同測試需求進行靈活配置,確保設備能完美應對各種高階測試挑戰,無論是通訊測試、軍事干擾測試,或是衛星與 CATV 測試,RFX7000B 都能提供高效能、穩定且靈活的解決方案。


一般規格

  • 輸出訊號:白高斯雜訊(WGN)
  • 衰減範圍:127 dB,步進 0.1 dB
  • 頻率大於 2 GHz 的機型:總衰減範圍為 79.9 dB
  • 低失真訊號路徑
  • 雜訊衰減器精度
    • ±0.2 dB 或 0.5%(1 – 500 MHz)
    • ±0.2 dB 或 1%(0.5 – 1.0 GHz)
    • ±0.3 dB 或 2%(1 – 2 GHz)
  • 標準連接器:SMA 母頭
  • 電源需求:115 VAC,60 Hz;110 VAC,220 VAC
  • 操作溫度:-10°C 至 +65°C



應用領域

  • Eb/No、C/N、SNR 測試
  • 磁碟機測試
  • 位元錯誤率(BER)測試
  • 軍用干擾(Military Jamming
  • GPS 接收器測試
  • CATV 測試
  • 頻譜分析儀校準
  • 濾波器測試
  • 電磁干擾(EMI)測試

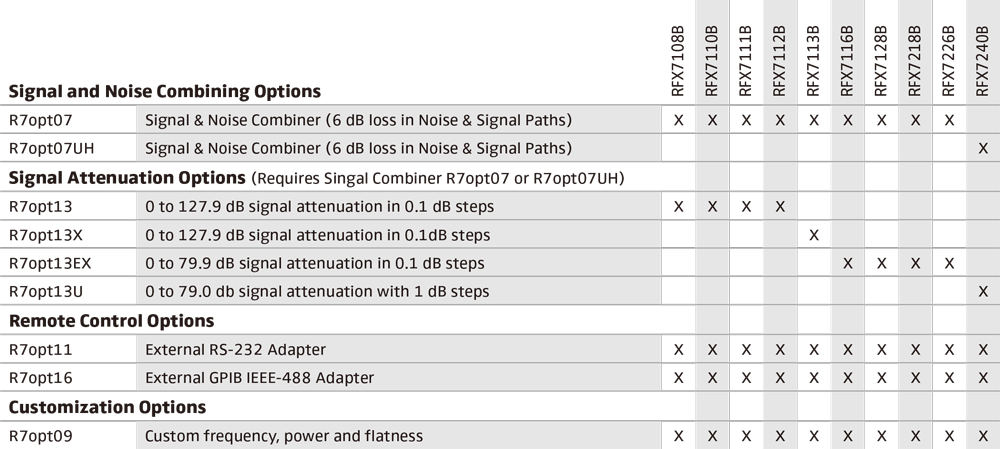

選配項目

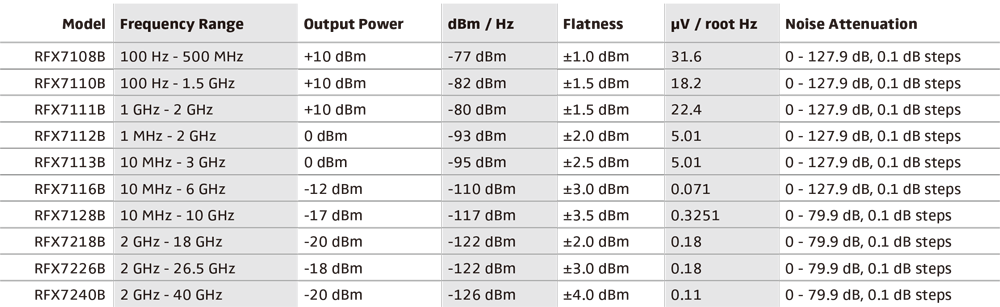

技術規格




資源下載

RFX7000B 可程式化雜訊產生器規格書(Datasheet)>
