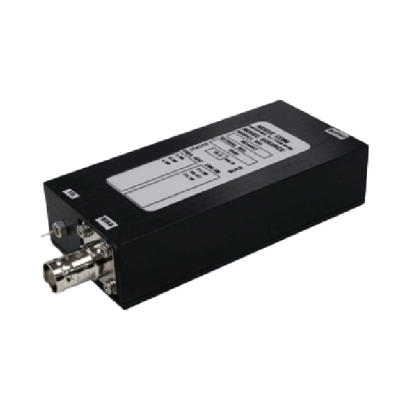

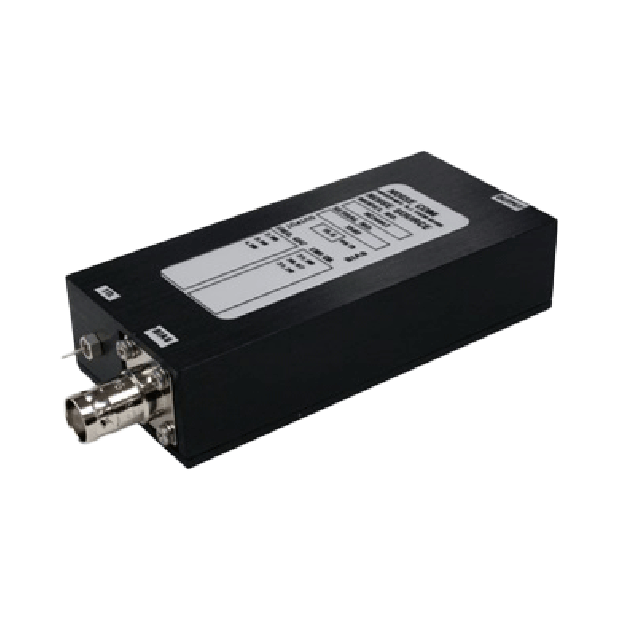

NC3400 高 ENR 同軸雜訊源 (2~18 GHz)

NC3400 高 ENR 同軸雜訊源 (2~18 GHz)

NC3400 系列高 ENR 同軸 AWGN 雜訊源(2 GHz 至 18 GHz),內建隔離器,提升 VSWR 平坦度與校準精度,適用於 ATE、雷達及輻射計系統。標準 SMA、BNC 介面,另有多種選配連接器。
詳細介紹

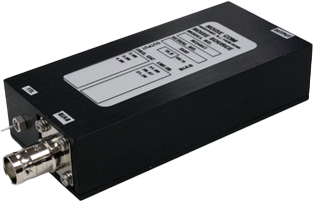

NC3400 系列高 ENR 同軸 AWGN 雜訊源

高 ENR、低 VSWR,精確量測雷達與 ATE 設備!



NC3400 系列同軸 AWGN(加性白雜訊)雜訊源具備高 ENR(雜訊等效功率比),專為需要高入射射頻(RF)功率抗擾能力的應用而設計,適用於 ATE(自動測試設備)、輻射計(Radiometer)、雷達系統等領域。


NC3400 系列雜訊源具備 低 VSWR(電壓駐波比),可顯著提升校準精度與頻率響應平坦度;內建 隔離器(Isolator,在雜訊源偏壓開啟與關閉時,能維持幾乎恆定的輸出阻抗,確保穩定的訊號品質;此外,隔離器還可有效保護 雜訊二極體(Noise Diode 免受過大入射射頻功率的影響,確保設備長期穩定運行。


NC3400 系列標準 RF 輸出介面採用 SMA(母頭),標準偏壓輸入介面為 BNC(母頭),亦可根據需求選擇其他連接器規格,以滿足不同應用環境的需求。





應用

  • 雷達系統(Radar Systems)
  • 高雜訊係數(NF)元件量測
  • 自動測試設備(ATE)



一般規格

  • ENR(雜訊等效功率比): 最大 35 dB
  • VSWR(電壓駐波比): 小於 1.3:1
  • 標準輸入電壓: +28 VDC
  • 雜訊輸出上升與下降時間: 小於 1 μs
  • 最大入射射頻功率: 平均 1 W,峰值 100 W
  • 典型電流: 12 至 15 mA

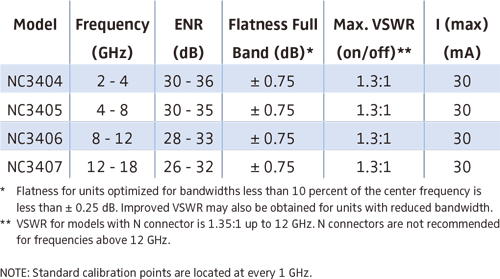

規格

NC3400 系列 AWGN 雜訊源規格,涵蓋頻率、ENR、平坦度、VSWR 及電流參數,適用於 ATE、雷達與高雜訊係數量測。

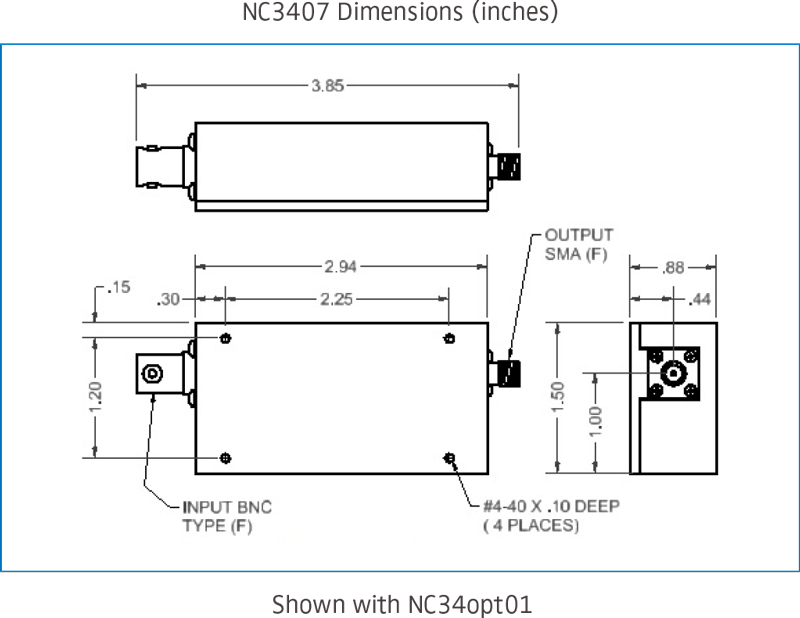

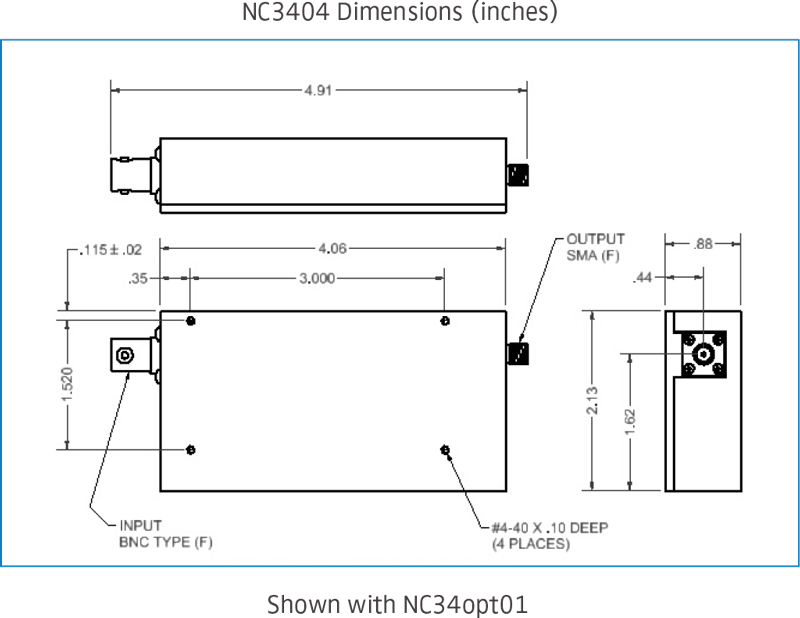

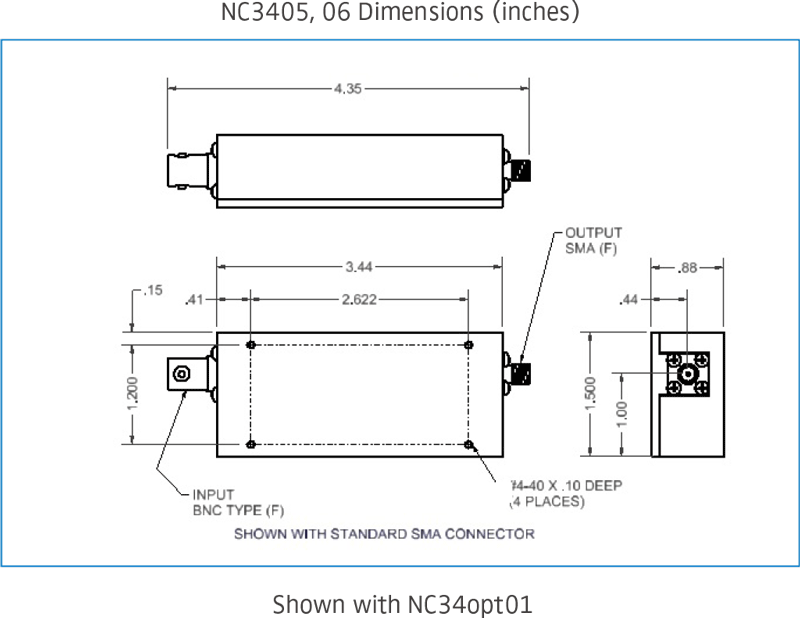

外觀尺寸

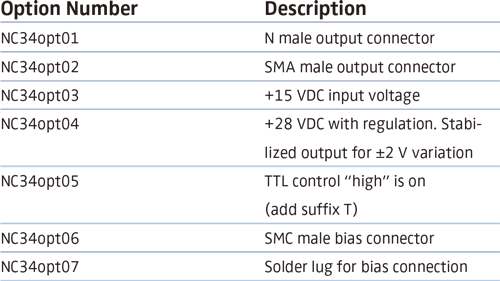

選配項目

資源

NC3400 High ENR Coaxial Datasheet>
