NBS 低雜訊指數校正標準源 (18GHz ~ 500 GHz)

NBS 低雜訊指數校正標準源 (18GHz ~ 500 GHz)

NBS 低雜訊指數校正標準源提供極高準確度的雜訊溫度測試,適用於低雜訊放大器(LNA)、輻射計及衛星通訊(SATCOM)地面站校準;涵蓋 18 GHz 至 500 GHz,透過更換喇叭天線擴展頻率範圍,自動氮氣清除系統降低測試不確定性,並消除年度校準需求,提升效率與成本效益。

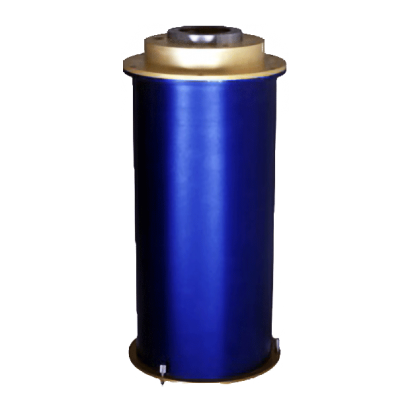

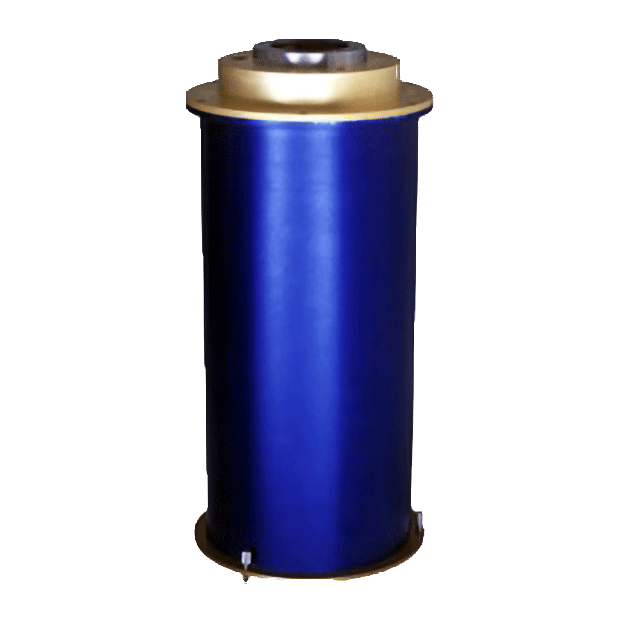

  • NBS-1x1.png
  • test-setup-1x1.png
詳細介紹

NBS 低雜訊指數校正標準源

重新定義雜訊量測精準度



NBS 低雜訊指數校正標準源是依據熱雜訊(Thermal Noise黑體輻射(Blackbody Radiation等基本物理常數所校準的標準,能夠提供極高的準確度,用於量測極低的雜訊指數(Noise Figures,亦稱為雜訊溫度);NBS 低雜訊指數校正標準源具有簡單易用的特性,適用於雜訊源校準輻射計(Radiometer)測試與驗證,以及低雜訊放大器(LNA,Low Noise Amplifier)測試


Noisecom 低雜訊指數校正標準源的技術優勢

Noisecom 的低雜訊指數校正標準源依據熱雜訊與黑體輻射等基本物理常數設計,此系列標準由 W.C. Daywitt 設計,為 NIST(美國國家標準技術研究院)主要雜訊標準的參考設計師之一,該產品經過精密的工程設計,以提升精確度與使用便利性,並進一步優化其喇叭天線型(Horn-Type標準源的性能。


由於 NBS 低雜訊指數校正標準源本質上為主要雜訊寬頻標準,因此可消除年度單頻率校準的需求;NBS 低雜訊指數校正標準源內建的高精度 波導喇叭天線(Waveguide Horn Antenna)可監測 浸沒於低溫液態氮(Liquid Nitrogen)中的黑體(Blackbody,這種結構設計提供了更高的精準度、更低的雜訊溫度,以及更優異的可重複性。

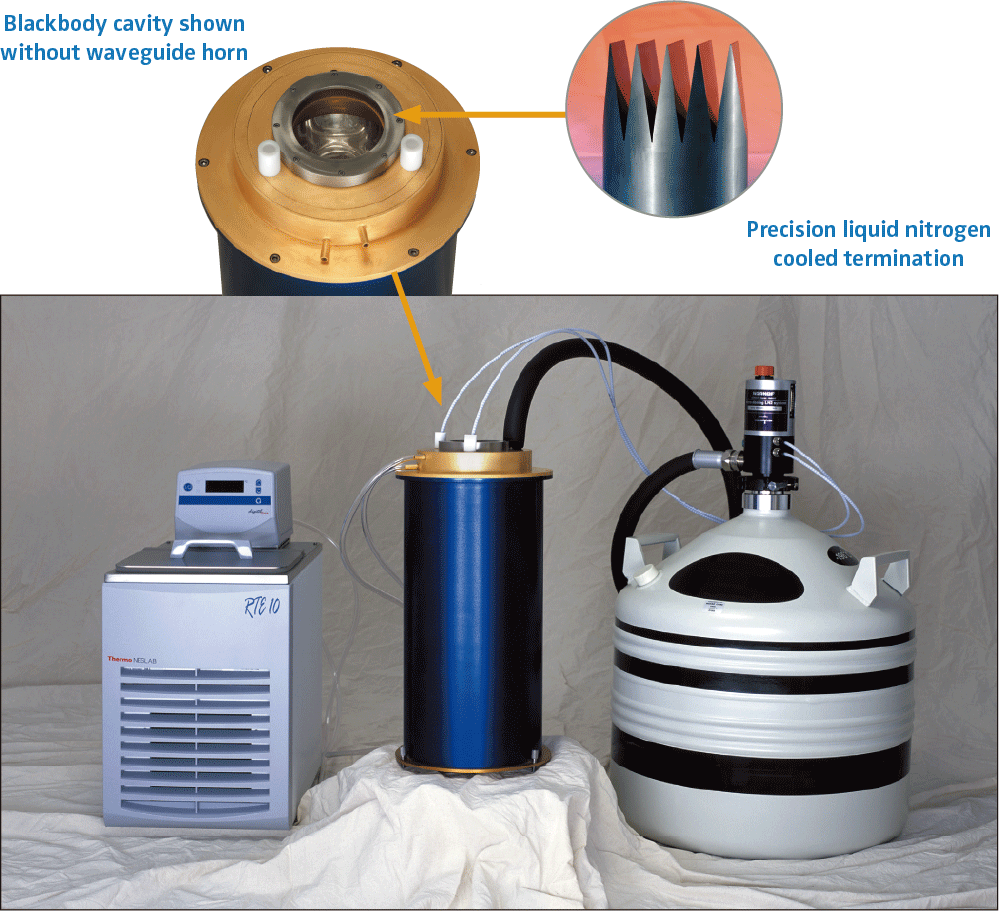

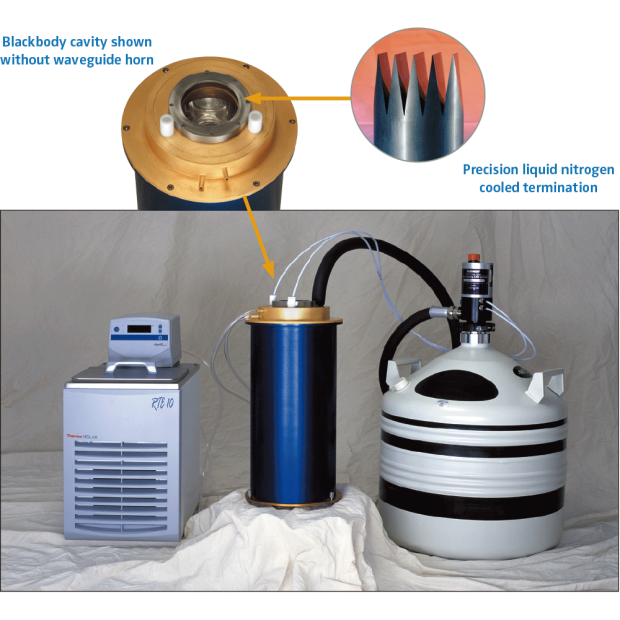

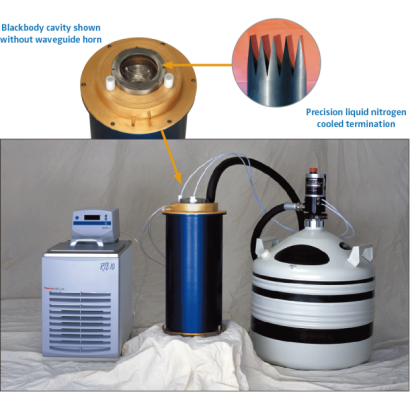

圖中展示 NBS 低雜訊指數校正標準源,其中包含:


  • 黑體腔體(Blackbody Cavity
    位於上方放大圖示的區域(黃銅色圓形部件),即為無波導喇叭天線,用於產生穩定的熱雜訊源 。
  • 高精度液態氮冷卻終端
    位於下方整體設備的中心藍色圓柱裝置頂部,確保低溫環境以降低雜訊溫度,提高測試精確度;液態氮透過右側的 白色儲存槽供應,並經由管線連接至此裝置進行冷卻。
  • 循環水槽(左側設備):用於溫度控制,確保穩定運行。
  • 液態氮儲存槽(右側設備):提供液態氮冷卻系統,並透過管路維持穩定的低溫環境。


該系統用於 高精度雜訊標準校準、低雜訊放大器(LNA)測試及輻射計(Radiometer)驗證,提升測試準確度與可重複性。


產品特性與優勢

  • 更低的插入損耗(IL
    NBS 低雜訊指數校正標準源的 喇叭天線 具有較低的插入損耗,通常低於傳統的液態氮冷卻波導終端(Waveguide Termination),更低的插入損耗表示更低的有效雜訊溫度,使測量準確度提升 2 至 3

    此外,喇叭天線本身處於室溫,而它接收到的熱雜訊來自 液態氮冷卻的微波吸收材料,這樣的設計能消除溫度梯度造成的不確定性,同時,反射損耗發生在室溫環境,使其更容易與 開關(Switch)與室溫終端 整合,進一步提高測試穩定性與可靠性。



  • 內建自動氮氣清除系統
    NBS 低雜訊指數校正標準源配備 特殊管道設計,可引導液態氮蒸發時產生的氣體,主動排出 空氣、水分與二氧化碳,確保微波腔體內部保持純淨;這套 自動氮氣清除系統 不僅提升測試穩定性,還能完全取代 危險且昂貴的氦氣(Helium)設備,降低運行成本並提升安全性。

  • 靈活擴展與高投資價值
    NBS 低雜訊指數校正標準源由 腔體/儲存槽(Cavity/Reservoir循環水槽(Circulating Water Bath 組成;單一水槽最多可同時支援 三個腔體/儲存槽(距離 10 英尺(3 公尺)內),確保系統的靈活性與高效運行;此外,設備配備 高精度氣壓計(Precision Barometer高精度溫度計,進一步提升量測準確性,確保穩定可靠的測試結果。


NBS 低雜訊指數校正標準源支援 18 GHz 至 500 GHz 的頻率範圍,並可透過更換 喇叭天線(Horn Antenna 擴展至其他頻段。這種模組化設計讓使用者能根據不同專案需求靈活調整系統,不僅提升設備的適用性,還能延長產品壽命,降低未來的追加投資成本。


雜訊與輻射計校準系統

雜訊與輻射計校準系統可選配 低損耗開關 環境溫度終端;環境溫度終端作為 高溫雜訊源,相較於 加熱終端,能有效降低因終端與開關之間的反射所導致的熱雜訊溫度誤差,進一步提升量測準確性。


產品優勢

  • 量測準確度提升 2 至 3
  • 可透過更換寬頻喇叭天線,以最小成本擴展頻率範圍
  • 降低雜訊溫度 2 K,提高測試穩定性
  • 內建自動氮氣清除系統,無需依賴危險且昂貴的氦氣設備
  • 減少反射損耗的不確定性,提升測試一致性
  • 作為主要校準標準,提供高精度雜訊量測參考
  • 無需年度校準,降低維護成本並節省時間



應用領域

  • 雜訊溫度校準(Noise Temperature Calibrations
  • 雜訊源校準(Noise Source Calibrations
  • 輻射計參考源(Radiometer Reference Sources
  • 低雜訊放大器(LNA)雜訊指數(NF)量測
  • 天線系統有效輸入雜訊溫度測試
  • 衛星通訊(SATCOM)地面站符合性驗證

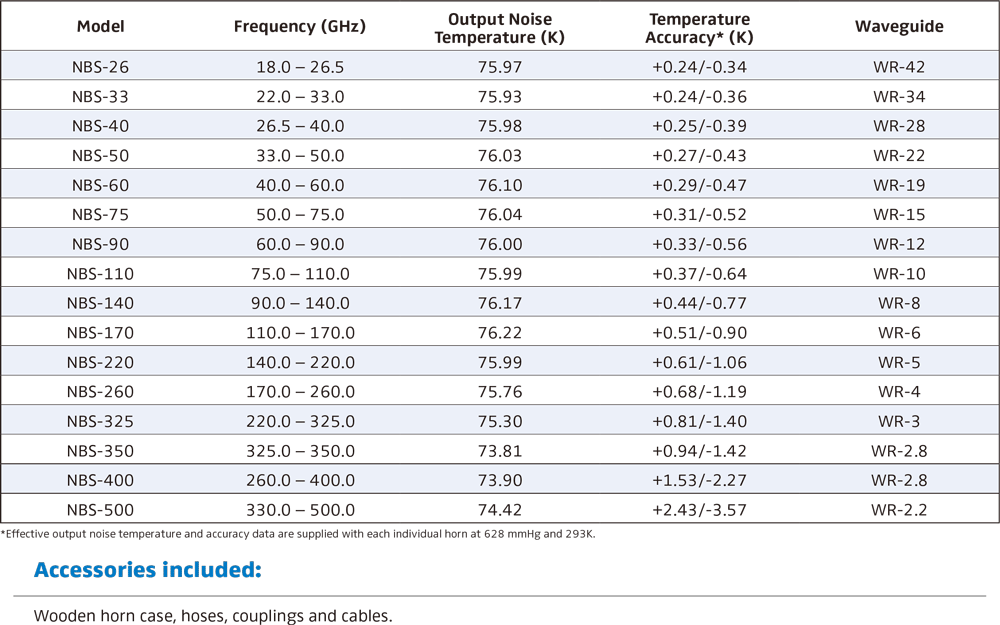

規格

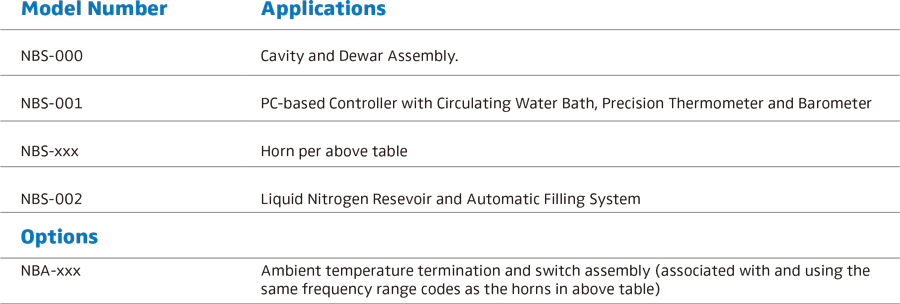

訂購資訊




資源

NBS 低雜訊指數校正標準源規格書 >
