MANTIS 影像產生軟體
可擴充、即時、模組化、全功能的視覺模擬顯示引擎


Quantum3D
 MANTIS 即時場景管理軟體(Real-time Scene Management Software,採用強大的用戶端 / 伺服器(Client/Server軟體架構,可由單一主機系統驅動多個同步顯示通道,確保畫面同步呈現,這項技術能夠讓不同顯示器之間保持高度一致的視覺效果,即便是多個螢幕組成的大型模擬系統,也能確保畫面的無縫銜接與同步更新;這種架構的優勢在於,它能夠有效降低系統的運算負擔,透過單一主機管理所有顯示通道,使場景渲染與更新保持統一,避免延遲或畫面錯位的問題。

MANTIS 內建多種功能,支援通訊功能、周邊設備、顯示技術及多通道同步;MANTIS 的架構涵蓋完整的高階影像產生(IG 功能,包括最新的 CDB 原生支援、特殊視覺效果、感測器、天氣、照明,以及 地形高度計算視線交叉測試等任務功能,MANTIS 的功能可透過 外掛模組輕鬆擴展,以提供額外的能力。

MANTIS 可運行於 Quantum3D 的高階 IDX 視覺模擬硬體市售 PC,提供靈活的硬體選擇;MANTIS 由 美國矽谷的工程團隊設計、開發與維護。

奧創提供 客製化氣象、戰機、軍艦及武器彈道模擬訓練,並能 即時(real-time)生成各類模擬數據,精確呈現 HIL(Hardware-in-the-Loop)動態狀況,確保訓練環境貼近實戰,實現真正的高擬真模擬!





MANTIS 特色

  • 特殊視覺效果
    包含 蒸氣尾流(Vapor Trails)、火花、塵埃、煙霧、爆炸、雜訊、壞點像素(Dead Pixels 等多種視覺特效。
  • 彈性主機介面
    相容 CIGI(Common Image Generator Interface)2.0、3.0、3.2、4.0 標準,該標準由美國國防部(DoD, Department of Defense視覺模擬業界共同開發,主要應用於飛行模擬、軍事訓練、感測器模擬、戰場視覺系統等領域,能夠與不同版本的模擬主機和影像產生器無縫連接,確保高效能的模擬環境。
  • 環境支援
    提供天氣效果,如 降水(Precipitation)、霧氣(Fog)、煙霾(Haze)、塵埃(Dust太陽位置設定,並可透過 MANTIS 進行輕鬆配置。
  • 地形資料庫支援(Terrain Database
    內建全球地形資料庫(Global Terrain Database),可實現無縫飛行模擬,涵蓋全球範圍。
  • 動態模型支援
    支援完整 6-DOF(六自由度) 位置與速率控制,包括 關節(Articulations)、切換(Toggles)、動畫腳本(Animation Scripts
  • 任務功能支援
    支援模型貼合地形(Clamping and Conforming Models to Terrain視線交叉測試(Line-of-Sight Intersection Testing
  • CDB(Common Database)格式支援
    CDB
    原生支援,提供多種優勢,包括:
    • 提升模擬器元件間的 互通性(Interoperability
    • 縮短開發與更新時間,減少配置管理成本。
    • 提升可重複使用性
    • 降低過時風險



MANTIS 4.1.2 新功能(New Features)

  • 提升 GUI 的操作體驗,使介面更加直覺與易用。
  • 新增多通道合成(Multi-channel Composition)功能,支援 子母畫面(PiP,Picture-in-Picture,並可融合不同波段的感測器通道,以提供更靈活的多視角顯示方案。
  • 機場擴充模組:新增 自動產生滑行道標誌(Taxiway Surface Signs,提升機場場景的真實度與細節呈現。
  • 強化 VR / MR 通道的即時資訊顯示,新增 自訂符號(Custom SymbologyCIGI 符號 渲染功能,用於戰術標記與視覺輔助,提升訓練、戰術模擬與操作的精確度與沉浸感。
  • 改進 Varjo 混合現實(MR)遮罩處理,提升影像融合效果,提供更真實的視覺體驗。
  • 優化體積雲(Volumetric Clouds)渲染效果,提升雲層細節與光影變化,增強環境真實感。
  • CDB 地形資料庫支援主機控制自發光幾何強度(Self-lit Geometry Intensity Modification,適用於滑行道與跑道標誌,以提供更細緻的光照效果。
  • 提升 3DSMax 模型光照貼圖(Light Map)的相容性,確保模型渲染品質與模擬環境一致。
  • 修正多項錯誤並提升系統效能,確保穩定運行並優化渲染效率。


觀看 MANTIS 影片



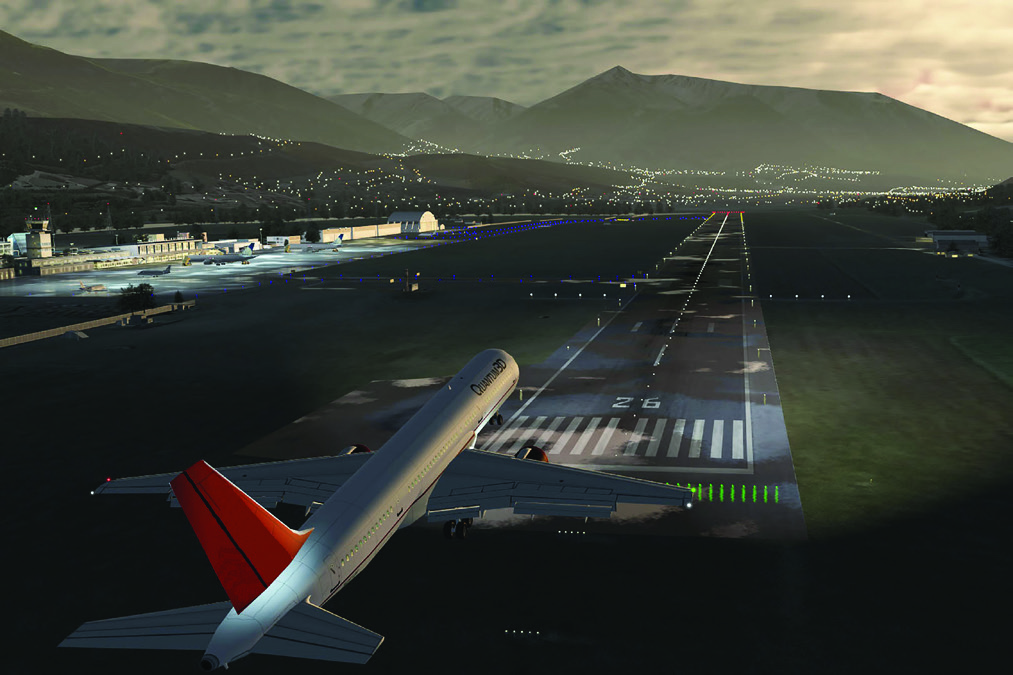

圖中為飛機在夜間進場降落,跑道燈光指引著飛行路徑,背景為山脈與城市燈光,營造出真實的模擬飛行環境,展現高擬真的燈光與環境渲染效果。


MANTIS 的優勢

MANTIS 是模擬與訓練市場中的關鍵工具,為模組化影像產生軟體平台,可產生 每秒 60 FPS 的高擬真 3D 圖形,適用於各類模擬與訓練應用。

  • 提供高擬真影像(High-Fidelity Imagery,確保穩定更新頻率,增強沉浸感。
  • 具備可擴展性,透過擴充模組支援 海洋模擬、旋翼氣流擾動效應(Rotorwash 等進階視覺效果。
  • 跨平台相容性,支援 WindowsLinux,可透過 CIGI 標準協定 連接主機系統。
  • 適用於多種模擬應用,包括:
    • 固定翼與旋翼飛行模擬(Fixed and Rotary-Wing Flight Simulation
    • 地面車輛模擬(Ground Vehicle Simulation
    • 坦克模擬(Tank Simulation
    • 海事模擬(Maritime Simulation
    • 任務預演(Mission Rehearsal
    • 感測器模擬(Sensor Simulation

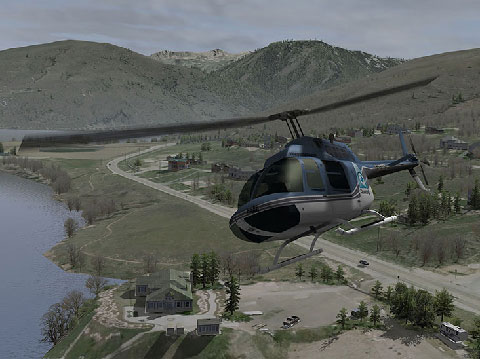

圖中為一架直升機在低空飛行,背景為山區與湖泊,地面有道路與建築物,呈現出高擬真的環境細節,展現精細的地景渲染與動態光影效果,適用於飛行訓練或戰術模擬應用。


Quantum3D 的優勢

Quantum3D 是業界領先的商用現貨(COTS,Commercial-Off-the-Shelf 開放架構即時模擬運算解決方案提供商,專注於影像產生(Image Generation視覺運算(Visual Computing,應用於 航空電子(Avionics)、車載模擬(Vehicle Simulation)、合成環境(Synthetic Environments 等領域。

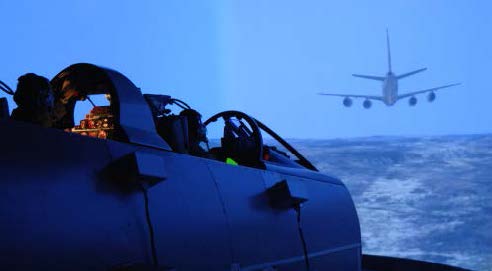

圖片中為飛行模擬訓練環境,前景是模擬飛行座艙,內部儀表與控制設備可見,背景則顯示一架飛機飛行於視野內;藍色調的場景與地形為夜間飛行訓練或戰術模擬的一部分,適用於軍事或民航飛行員的培訓,確保高擬真度的操作體驗。



MANTIS 外掛模組


圖中為一架直升機在海上飛行,背景是一艘軍艦,海面呈現動態波浪效果,該場景來自海上作戰模擬或飛行訓練系統,用於模擬直升機在艦船附近的操作,強調環境光影與水面擾動的擬真度


MANTIS 進階海洋外掛模組(MANTIS Advanced Ocean Plug-In)

  • 使用著色器(Shaders)產生高品質海洋渲染,提供真實的水面動態效果,包括:
    • 太陽 / 月亮反射(Sun / Moon Reflection
    • 真實三維海浪(True 3D Waves
    • 海岸線效果(Shoreline Effect
    • 地形與模型倒影(Terrain and Model Reflections
  • 支援船舶航行時的尾流與船首波
    模擬船隻移動時的水動力影響,使航行效果更加真實。
  • 支援水花噴濺特效:
    根據船速與水面條件動態生成水花與浪花細節,提升模擬沉浸感。
  • 可渲染內陸水域(Renders Inland Water,如湖泊與河流,並透過著色器模擬:
    • 水波擾動(Ripples
    • 水面反射(Reflections,包含太陽 / 月亮倒影(Sun or Moon Reflection
  • 適用於可見光(Visual Band)與感測器模擬(Sensor Simulations
    確保在不同偵測模式下的水面表現一致,適用於海事模擬、航空監視與紅外線偵測場景。



圖片中為進階天氣模擬,展現積雨雲的壯觀垂直發展,伴隨降水與閃電,模擬雷暴、強降雨與湍流等天氣現象,此場景來自 MANTIS 進階天氣外掛模組,可產生三維體積雲、閃電、降雨與雲影變化,適用於飛行模擬、軍事訓練與環境模擬,提升天候變化的擬真度與沉浸感。


進階天氣外掛模組(Advanced Weather Plug-In)

  • 渲染三維體積雲層(Three-dimensional Volumetric Cloud Layer
    提供細緻且動態變化的雲層效果,增強模擬環境的真實感。
  • 精準控制雲層分佈
    可指定不同形狀的密集雲區(Dense Cloud)、破碎雲區(Broken Cloud)與晴空(Clear Sky,確保模擬環境符合特定天候條件。
  • 支援多種天氣特效
    可產生最多五個體積風暴雲(Volumetric Storm Clouds,並模擬伴隨的暴雨帶(Rain Squall隨機閃電(Randomized Lightning,重現逼真的雷暴氣候。
  • 體積雲視線交叉測試(Volumetric Cloud LOS Intersection Queries
    可模擬飛行器穿越雲層時的視覺晃動效果(Judder,提升沉浸感與物理真實性。
  • 分層霧效應(Layered Fog Effect
    霧密度會根據高度插值計算(Fog Density Interpolated Based on Altitude,確保霧氣隨環境變化而呈現自然的層次感。
  • 精確的雲影投射(Accurate Cloud Shadows
    可將雲層陰影真實地投射到 地形、海洋與行動模型上,強化光影互動效果。
  • 高度擬真的雲層照明(Accurate and Realistic In-cloud Effects
    雲層可受到太陽(Sun)、月亮(Moon)、閃電(Lightning)、探照燈(Spotlights城市燈光輝光(City Light Glow 照射,營造自然光影變化。
  • 夜間燈光紋理(Night-time Texturing
    城市區域模擬夜間燈光效果,提升夜晚場景的視覺層次與環境真實度。



圖中為跑道特效模擬,可見濕滑的跑道表面,水面反射環境光線,營造真實的降雨後機場場景,此效果可能來自 MANTIS 跑道特效外掛模組,可動態模擬潮濕、積水、冰雪、沙塵等不同跑道條件,並支援跑道燈光反射與天氣變化的即時調整,適用於飛行模擬與地面操作訓練,提升環境擬真度與沉浸感。


MANTIS 跑道特效外掛模組(MANTIS RunwayFX Plug-In)

  • 精確模擬各種跑道表面狀況,包含:
    • 潮濕局部潮濕
    • 冰層局部結冰
    • 積雪局部積雪
    • 沙塵(Sand / Dust局部沙塵(Patchy Sand / Dust
    • 吹雪 / 沙 / 塵(Blowing Snow / Sand / Dust
  • 支援跑道燈光反射:
    潮濕表面動態呈現燈光反射效果,提升夜間或雨天環境的視覺擬真度。
  • HAT/HOT/LOS 查詢
    精確模擬飛機著陸時與積雪或水面接觸的物理效果,確保飛機在惡劣天氣條件下的降落與滑行行為符合真實物理反應。
  • 動態調整跑道參數
    允許在運行過程中即時調整環境條件,模擬因天氣變化而導致的跑道狀況變遷,例如:
    • 降雨造成跑道逐漸變濕
    • 低溫條件下冰層逐漸形成
    • 降雪累積導致跑道積雪增厚
    • 風吹動沙塵影響跑道能見度



這些功能使 MANTIS RunwayFX Plug-In 成為飛行模擬、地面訓練和航空安全測試的重要輔助工具,確保各種天氣條件下的機場運作真實性與可控性


圖中為 植被渲染模擬,可見地形上覆蓋草地、樹木與自然環境細節,增強場景真實感,此效果來自 MANTIS 即時植被外掛模組,可在地形上即時產生高品質三維植被(Foliage,支援 SpeedTree™ 樹木技術,並模擬 全球風場與局部風場(如旋翼擾動氣流),適用於飛行模擬、戰術訓練與環境模擬,提升視覺擬真度與沉浸感。


MANTIS 即時植被外掛模組(MANTIS Real-Time Foliage Plug-In)

  • 在地形場景中即時產生高品質三維植被:
    提升模擬環境的細節與擬真度。
  • 支援地形草地區域:
    可在地表增加自然草地覆蓋,強化環境多樣性。
  • 使用 SpeedTree™ 樹木技術:
    確保樹木與植被的高擬真度,並支援不同類型的樹種與環境配置。
  • 模擬全球風場:
    讓所有樹木隨風擺動,呈現自然的環境動態效果。
  • 支援局部風場模擬:
    可根據環境條件調整風力影響,例如:直升機旋翼氣流擾動(Helicopter Rotorwash 對地面植被的影響,模擬草木受氣流吹拂的自然反應。



透過 MANTIS 即時植被外掛模組,模擬場景能夠呈現更高層次的環境細節,特別適用於 飛行模擬、戰術訓練、自然環境模擬地面載具操作,提升模擬場景的真實感與沉浸體驗。


圖中為飛行模擬中的光影渲染效果,可見戰機與空中加油機的互動,並在雲層與地形上呈現細緻的動態陰影,此效果來自 MANTIS 陰影外掛模組(MANTIS Shadow Plug-In),支援全場景自陰影(Full-scene Self-shadowing),確保物件、地形與雲層之間的光影互動擬真,適用於飛行訓練、戰術模擬與感測器渲染,提升視覺沉浸感與環境細節表現。



MANTIS 陰影外掛模組(MANTIS Shadow Plug-In)

支援多種演算法,可用於 即時產生陰影(Real-time Shadows,包括 全場景自陰影(Full-scene Self-shadowing,確保所有物件能夠投射並接收自身及周圍環境的陰影,提高畫面真實度與光影互動效果。


圖中為紅外線感測器模擬,可見軍艦的熱源與煙霧在紅外線成像模式下的視覺效果,展現不同材質與熱影像特徵的對比,此效果來自 MANTIS ViXsen 外掛模組,支援夜視設備(NVG短/中/長波紅外線感測器(IR Sensors,並可模擬 材質編碼資料庫日夜變化,適用於軍事模擬、偵察訓練與感測器模擬,提供高擬真的感測器視覺效果。


MANTIS ViXsen 外掛模組(MANTIS ViXsen Plug-In)

  • 物理基礎感測器模擬(Physics-based Sensor Simulation
    提供高度擬真的感測器行為與影像處理效果,確保符合真實設備的物理特性。
  • 支援夜視設備(NVG,Night Vision Goggles)與紅外線感測器(Infrared Sensors,涵蓋:
    • 短波紅外線(Short-wave IR, SWIR
    • 中波紅外線(Mid-wave IR, MWIR
    • 長波紅外線(Long-wave IR, LWIR
  • 支援材質編碼資料庫(Supports Material Coded Databases
    能夠根據物件的材質屬性影響感測器回應,例如:金屬、玻璃、水面、植被等不同表面在夜視與紅外線影像中的表現。
  • 支援晝夜變化(Supports Changing Diurnal Cycle,可模擬日夜交替對感測器影像的影響,確保模擬環境的光線與溫度變化符合現實狀況。




圖中為城市戰鬥模擬場景,可見坦克與步兵在巷戰環境中行動,呈現高度擬真的人員與載具互動,此效果來自 MANTIS Di-Guy,採用 Boston Dynamics Di-Guy 技術,可產生高擬真的人類與動物動畫,支援行走、奔跑、戰術動作與互動行為,適用於軍事模擬、戰場訓練與行為模擬,增強模擬環境的真實感與行動多樣性。


MANTIS Di-Guy™ 外掛模組(MANTIS Di-Guy™ Plug-In)

使用 Boston Dynamics 的 Di-Guy 技術,可在模擬場景中加入 動畫化的角色(Animated Humans and Animals


圖中為一架軍用運輸直升機(如 CH-47 Chinook 在沙地環境中降落,旋翼氣流擾動(Rotorwash)捲起沙塵,營造高擬真的飛行動態與環境互動效果,此場景來自 MANTIS Di-Guy 外掛模組,透過 Boston Dynamics Di-Guy 技術產生高擬真的人員動畫與環境互動,適用於軍事模擬、戰場訓練與行為模擬,提供更逼真的戰術行動與降落場景模擬。


MANTIS 旋翼氣流擾動效應外掛模組(MANTIS Rotorwash Plug-In)

  • 靈活的粒子特效(Flexible Particle Effect
    可用於模擬旋翼氣流擾動效應(Rotorwash Effects,展現飛機、直升機或無人機降落時的空氣動力影響,提升視覺擬真度。
  • 自適應地形效果(Appearance Can Change Automatically Based on Terrain
    根據飛機飛行環境的不同,氣流影響會自動調整,例如:
  • 沙地(Sand –旋翼氣流擾動捲起沙塵,形成局部沙暴效果。
  • 水面(Water – 氣流產生水霧與水波擾動,展現強風對水面的衝擊。
  • 混凝土(Concrete – 在機場或城市環境中,旋翼氣流擾動可能捲起塵埃或小型碎片,影響能見度與環境互動。

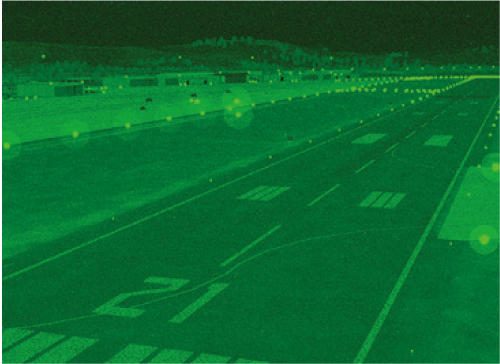

圖中為夜視裝置模擬效果,可見機場跑道與燈光在綠色單色調的夜視影像中顯示,並伴隨感測器雜訊與光暈效應,此效果來自 MANTIS QUEST 2 外掛模組,該模組支援感測器後處理特效,可模擬增益、自動增益控制、模糊、隨機雜訊、固定雜訊、閃爍與熱點對比估算,適用於 夜視設備、紅外線感測器與飛行模擬,提供高擬真的感測器影像處理與戰術訓練應用。


MANTIS QUEST2 外掛模組(MANTIS QUEST2 Plug-In)

  • 支援感測器後處理特效
  • QUEST2 採用軟體方式進行後處理
  • 支援增益(Gain)、亮度(Level)、自動增益控制(AGC)、模糊(Blur)、隨機雜訊(Random Noise)、固定雜訊(Fixed Noise)、閃爍(Scintillation)、熱點偵測(Hot Spot Detection)、熱點對比估算(Hot Spot Contrast Estimation)、平移(Pan)、旋轉(Roll)、縮放(Zoom)等功能



圖中為雷射標定模擬場景,可見戰機正在使用紅外線雷射標定系統,將雷射光束投射到地面目標,以支援精確導引武器,此效果來自 MANTIS 雷射標定效果外掛模組,該模組可模擬紅外線雷射導引,並在夜視設備(NVG 中清晰可見,適用於軍事模擬、戰術訓練與空地協同作戰演練,提升飛行與作戰模擬的精確度與戰術應用效果。


MANTIS 雷射標定效果外掛模組(MANTIS Laser Designator Effect Plug-In)

可模擬紅外線雷射標定器(Simulates IR Laser Target Designator,適用於 夜視設備(NVG


圖中為大型靜態物件的模擬渲染,場景中包含風力發電機、建築物與農田,呈現高度擬真的環境佈局,此效果來自 MANTIS 靜態模型外掛模組,該模組可高效產生與管理地形中的靜態物件,如建築、風力發電機、電塔、橋樑等,無需重新生成完整地形即可快速更新環境,適用於飛行模擬、城市規劃、軍事訓練與基礎設施模擬,提升場景真實感與動態擴充能力。


MANTIS 靜態模型外掛模組(MANTIS StaticModels Plug-In)

高效地填充地形(Efficiently Populate the Terrain,可快速新增 建築物(Buildings)、風力渦輪機(Wind-turbines)、無線電塔(Radio Towers 等物件,而無需重新產生整個地形,確保地形與現實世界保持同步。

圖中為城市環境模擬,可見建築群與道路上行駛的車輛,呈現高度擬真的交通運作,此效果來自 MANTIS 自主交通外掛模組,可自動產生道路與水上交通,並透過 OpenStreetMap 道路拓撲資料驅動車輛行駛,利用簡單 AI 讓車輛自主導航,增強模擬環境的真實感,適用於 城市規劃、飛行模擬、軍事演練與智慧交通測試,提供更豐富的模擬互動與動態環境。



MANTIS 自主交通外掛模組(MANTIS Autonomous Traffic Plug-In)

  • 自動產生道路與水域交通工具
  • 道路拓撲數據來源於 OpenStreetMap(OpenStreetMap-derived Road Topology),確保模擬環境中的道路佈局符合真實世界的地理資訊,使交通模擬更加精確與可靠。
  • 簡單的 AI 自動導航(Simple AI for Autonomous Navigation,可模擬車輛在場景中的移動,增加真實感。


MANTIS 多視角外掛模組(MANTIS Multi View Plug-In)

支援單一通道內的多個視窗,例如:後視鏡(Rear-view Mirror)、內嵌視角(Insets


MANTIS WildFire 外掛模組(MANTIS WildFire Plug-In)

  • 支援森林火災模擬
  • 視覺化火災蔓延
  • 模擬火焰動畫(Flame Animation)、煙霧、燃燒與焦化(Burning and Charring of Ground)、泡沫與阻燃劑投放(Foam and Retardant Drops



MANTIS Datasheet Download>

MANTIS 4.1.2 Release Notes Download >
