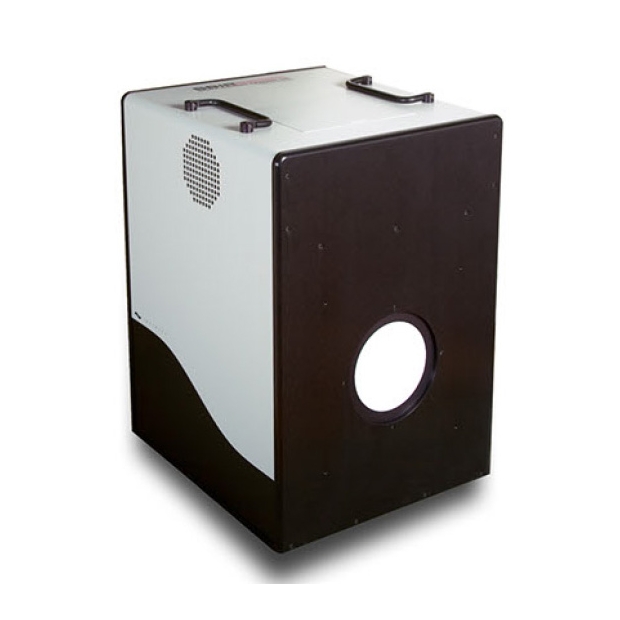

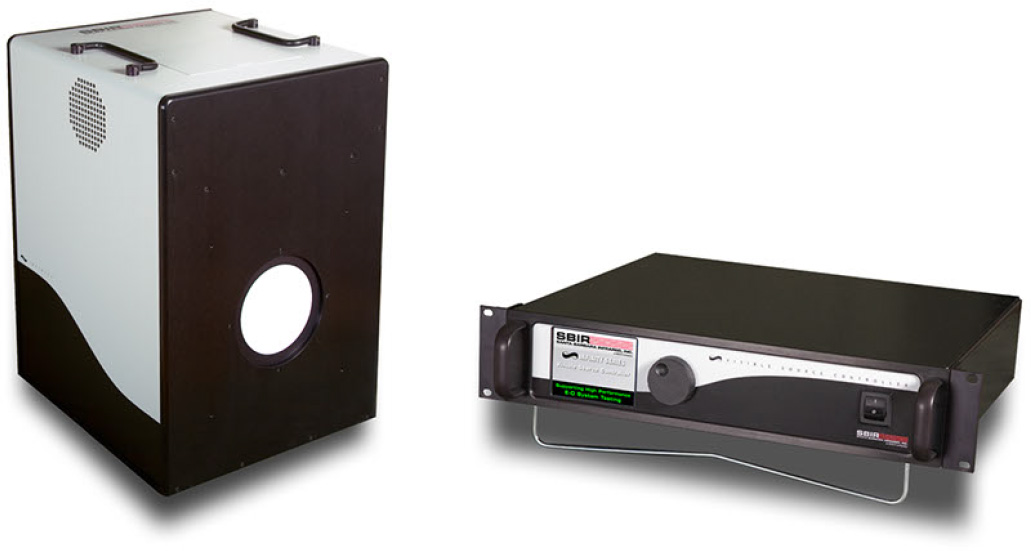

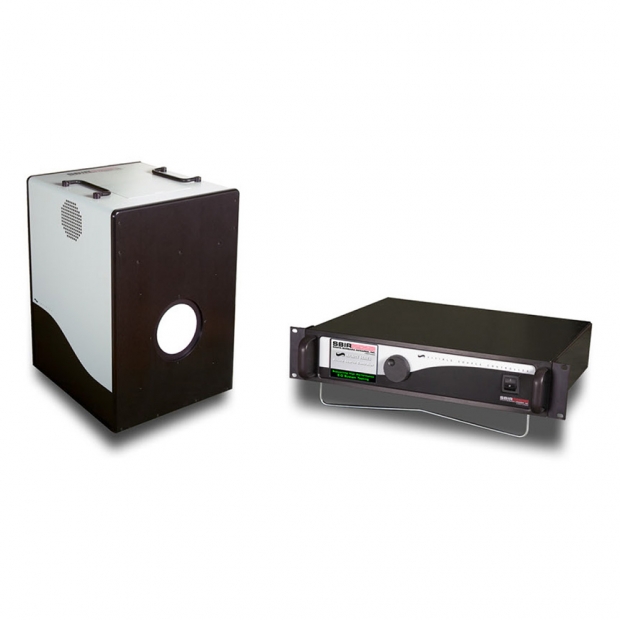

Infinity VSX 系列積分球系統
為光學感測器測試與校準提供卓越的均勻性與控制力
SBIR Infinity VSX 系列積分球系統是一款能產生超乎想像均勻且高度精確的寬頻光源；這套設計堅固、體積精巧的系統，讓 CCD 相機、輻射計、光度計乃至於遙感系統的測試與校準工作變得輕鬆且準確；SBIR 以提供能縮短測試時間、降低成本，並顯著提升測試結果一致性與準確性的硬體及軟體解決方案而聞名。
核心特色
- 極寬廣的動態範圍：
亮度調整可透過控制器前面板直覺操作，或經由電腦介面（乙太網路、IEEE-488 GPIB 或 RS-232）靈活控制；積分球的亮度輸出可在超過七個數量級的範圍內平滑調整。
- 全頻段光源輸出：
系統搭載的 鎢鹵素光源，可提供涵蓋 400 至 2400 nm 的廣泛光譜輸出；此外，每個系統在校準時皆可選擇進行光譜特性分析，確保更精確的光源控制。
- 智慧型光譜帶補償：
每套系統皆配備專用軟體，用於儲存光譜響應曲線；此功能可在出廠前完成設定，或由使用者透過 IRWindows4 軟體自行定義；使用者可選定與待測物 (DUT) 響應頻段相符的帶通區域，系統會自動調整設定點，補償所選帶通內的平均光衰減及光源光譜特性，以維持精確的輻射率輸出。
- 多元化的單位選擇：
亮度設定與顯示單位提供多種選項，包括 ft Lamberts、Lm/cm² sr 和 µW/cm² sr，並允許使用者自訂單位，滿足不同應用需求。
- 精確的偵測器自動歸零：
即使在極低的光照度下，系統也能透過自動量測並補償偵測器的暗電流，確保亮度回饋的精確度不受影響。
- 無縫整合 LabVIEW 環境：
SBIR Infinity 黑體輻射器與積分球能輕鬆整合至您現有的 LabVIEW 應用程式中，提升測試系統的靈活性與效率。
- 多功能觸控式控制器：

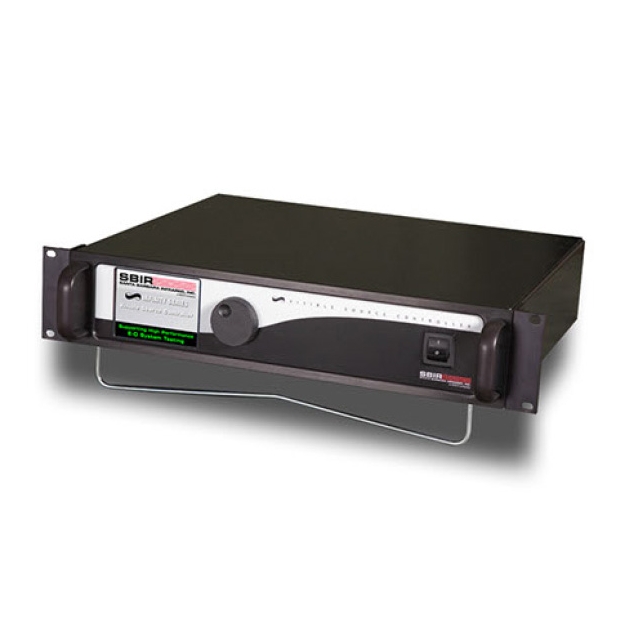

控制器配備直覺的觸控螢幕，並支援透過乙太網路或 RS-232 進行遠端電腦控制；另可選配 IEEE-488 介面；此控制器亦可全面操控 SBIR 的各式周邊設備，如：目標輪、可見光照明器、脈衝雷射二極體、範圍滑塊、光源滑塊及濾光片輪。
- 高度自動化的測試流程：
Infinity VSX 系列系統可透過觸控面板直接操作，或經由乙太網路、RS-232 及 IEEE-488 GPIB 介面進行遠端控制；此外，Infinity 系列更針對與 SBIR 的 IRWindows™5 測試軟體進行了最佳化，實現無縫整合；IRWindows™5 是一款先進的軟體工具，能自動化紅外線、可見光和雷射感測器系統符合產業標準的效能測試流程，包括設定、執行、資料收集與結果分析。
擴充選項
- IEEE Std. 488 介面 (GPIB)：
完全符合 ANSI/IEEE Std. 488.1-1987 標準，實現透過電腦全面控制積分球的各項指令、校準及目標輪功能。
- RS-232 串列介面：
可選配的串列介面提供透過電腦控制積分球校準與目標輪操作的能力。
- 多樣化的目標選擇：
提供多種標準及客製化的可見光目標。
- 精密的目標輪機構：
可快速且精確地將多個目標定位於積分球前方；目標位置可透過控制器前面板或選配的電腦介面進行設定。
- 靈活的濾光片應用：
可選購手動濾光片夾具，以便快速且精確地將單個濾光片置於積分球前方；SBIR 擁有豐富的濾光片資源。
技術規格
|
項目 |
規格 |
|
出光孔徑直徑 |
2.50 英吋及 4 英吋 |
|
光源 |
積分球 / 鎢絲燈 |
|
標準輸出範圍 |
VSX-02：10⁻³ 至 3,000 ft L；VSX-04：10⁻³ 至 1,250 ft L (於 2856 K 色溫條件下) |
|
穩定性 |
±1 x 10⁻³ ft L 或設定點的 +0.10%，取數值較大者 |
|
設定點解析度 |
1 x 10⁻³ ft L 或設定點的 0.10%，取數值較大者 |
|
亮度準確度 |
±1 x 10⁻⁴ ft L 或設定點的 2.5%，取數值較大者 |
|
均勻性 |
在 20° 視場角 (FOV) 範圍內達到 98% |
|
穩定時間 |
小於 60 秒 |
|
就緒指示器 |
可選擇 ± 0.1% 至 100% 範圍 |
|
線電壓 |
可選擇 100 / 120 / 220 / 240 V，50 - 60 Hz |
|
可見光源重量 |
VSX-02：26.0 磅；VSX-04：35.0 磅 |
|
可見光源控制器重量 |
12 磅 |
|
環境 |
|
|
操作溫度 |
20˚C 至 25˚C |
|
儲存溫度 |
20˚C 至 70˚C |
|
相對濕度 |
5% 至 95%，非冷凝 |
|
備註 |
另可提供其他亮度範圍，詳細資訊請洽詢工廠 |
應用示意圖

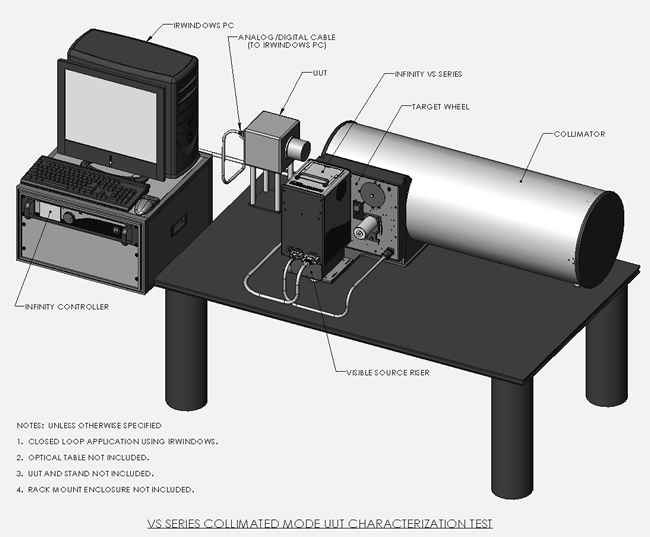

此圖展示了 SBIR VS 系列在準直模式下進行待測物 (UUT) 光學特性分析的設置範例，IRWindows PC 透過訊號線連接至 UUT，而 UUT 的光路徑則對準 Infinity VS 系列光源系統；此光源系統包含可見光發射器及 目標輪，發出的光線會經過 準直儀 的處理，形成均勻的平行光束投射至 UUT；位於 IRWindows PC 下方的 Infinity 控制器負責整體光源系統的運作，此配置目的在於精確地量測和分析 UUT 在平行光照射下的各項光學特性。

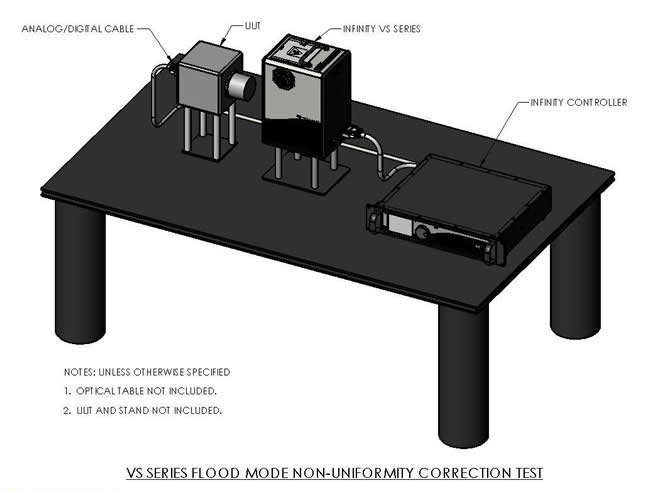

此圖呈現了 SBIR VS 系列在泛光模式下進行非均勻性校正測試的範例配置；待測物 (UUT) 位於畫面左側，並透過纜線連接至控制系統；UUT 正對著右方的 Infinity VS 系列光源。與準直模式不同，此模式下的光源直接以泛光形式照射 UUT，並未使用準直光學元件；位於實驗桌右側的 Infinity 控制器則負責控制光源的輸出。此配置的主要目的是評估並校正 UUT 在大範圍照明下的光照均勻性表現。
SBIR 可見光源產品型號依據六項客戶可選配的關鍵特性分類，包含積分球尺寸、偵測器類型、亮度範圍、電源線規格、線纜長度及通訊介面。
請注意：偵測器類型與亮度範圍的搭配較複雜，為確保選對零件編號，請洽詢奧創系統。
