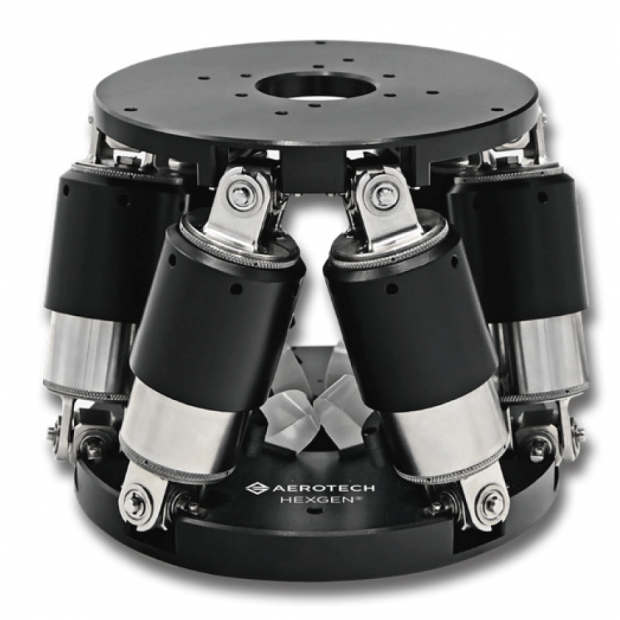

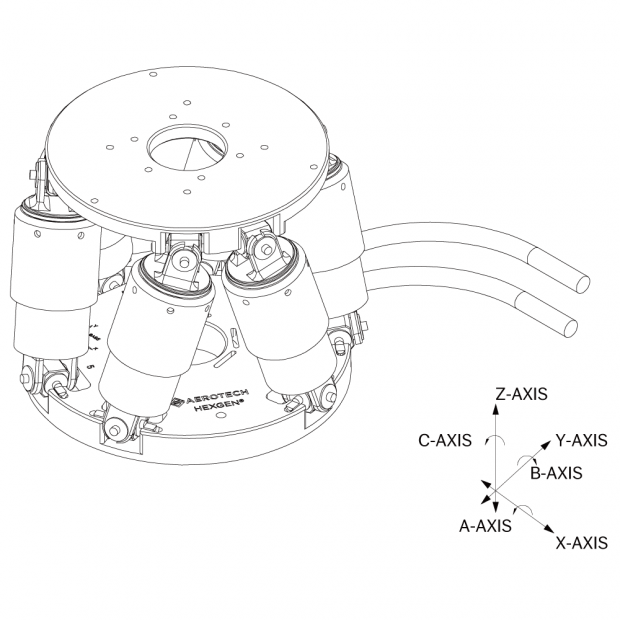

HexGen HEX150-125HL 微型六軸 Hexapod
高精度六自由度 (Six-DOF) 定位系統
Aerotech HexGen HEX150-125HL 在小型且堅固的平臺上，提供穩定可靠的六自由度 (Six Degree-of-Freedom, DOF) 運動，讓您在有限的空間內仍能實現高精度的動作控制；無論是微米級的調整，還是複雜的多軸協同運動，它都能以超高精度的定位解析度、卓越的負載能力來滿足您的需求，同時大幅提升製程效率，確保每個動作都精確無誤。
HEX150-125HL 搭載 Aerotech 強大的運動控制器，整合過程簡單直覺，即使是複雜的應用場景，也能輕鬆設定並快速投入使用；其設計特別適合空間受限但需要精密多自由度運動的應用，如光學對位、半導體製造、航太測試等領域，讓您在有限的空間內發揮最大的控制效能。
設計特點
- 高性價比的第二代設計，兼具卓越性能與穩定性
- 業界領先的最小增量運動 (Minimum Incremental Motion)，可達 15 nm，確保極致精準控制

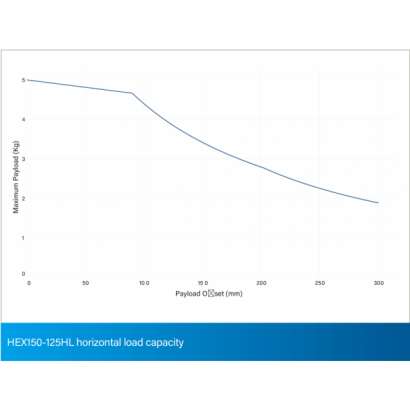

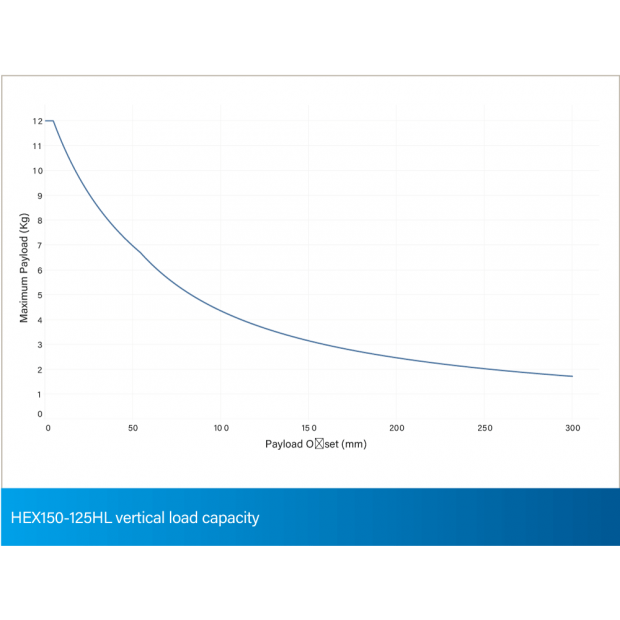

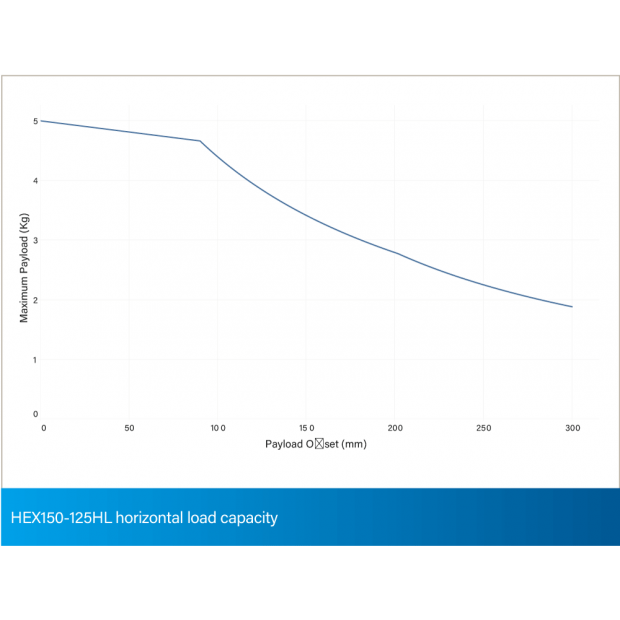

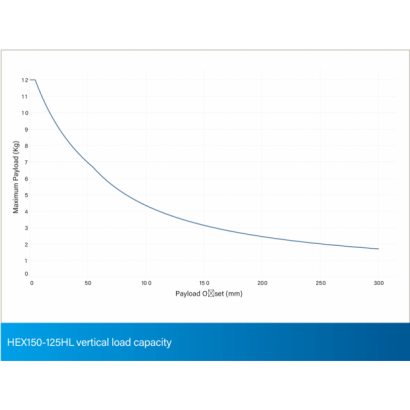

- 強大負載能力，最高可承載 12 kg，適應多種應用需求
- 高速運動性能，線性速度最高 30 mm/s，角速度最高 30 °/s，顯著提升製程效率
- 高效雙線纜設計，大幅簡化系統佈線與整合，提高使用便利性
- 堅固耐用的結構設計，確保長期穩定運行，提升設備可靠性
- 靈活相容多軸協同運動，支援 伺服 (servo)、步進 (stepper)、振鏡 (galvo) 等多種驅動模式，可透過 Aerotech 控制系統無縫整合
主要應用
- 光學檢測、對準與貼合 (Bonding) — 精確調整與固定光學元件，提高組裝精度
- 光子元件操作、對準與封裝 — 微米級定位，適用於光通訊與半導體封裝應用
- 光學晶圓探測 — 精確定位晶圓，提高測試準確度與生產效率
- 航太與衛星傳感器測試 — 高穩定性運動控制，支援精密儀器測試
- 電光測試與驗證 — 確保光學與電子元件的性能與品質符合標準
- 同步輻射與光束線樣本操作 — 高精度樣品移動與調整，適用於科學研究與精密分析
不斷提升，前所未有的可及性
HexGen HEX150-125HL 在微型六軸並聯機構 (Hexapod) 領域實現多項升級與強化，提供更高的精度、更快的速度及更強的負載能力；憑藉卓越的峰值重現精度 (Peak-to-peak repeatability) 和業界領先的最小增量運動 (Minimum Incremental Motion)，HEX150-125HL 能夠在更大的行程範圍內維持極致穩定的運動控制。
不僅如此，它還具備高速運動、小型化設計及強大負載能力，讓設備更加靈活可靠，透過精密的性能調校與無縫整合能力，它可以輕鬆搭配線性模組、雷射掃描頭、龍門架等多種運動設備，顯著降低系統實施風險，確保高效運作。
經過最佳化設計，HEX150-125HL 兼具可擴展性與高成本效益，無論是研發實驗室還是生產線，都能輕鬆整合並發揮最大效能。
輕鬆整合
即使在空間受限的操作環境下，HEX150-125HL 仍能輕鬆整合，提供更高的安裝便利性與靈活性。
- 全新第二代六軸並聯機構設計，進一步小型化，並採用簡化的雙線纜設計，大幅降低安裝難度。
- 可依使用者需求調整平台與底座的安裝孔位與特性，適應不同應用環境。
- 可選配安裝板 (Mounting Plate)，方便快速安裝至光學平台與安裝板 (Breadboard)，提升系統整合效率。
- 內建 35 mm 直徑貫穿孔，提供多方向工件操作空間，同時預留額外空間，便於佈線或安裝其他附件。
透過這些設計優勢，HEX150-125HL 讓設備的整合更簡單、更靈活，確保在多種應用場景中發揮最佳效能。
強大控制系統與軟體
HEX150-125HL 與 Aerotech 屢獲殊榮的運動控制器完美結合，提供精確、流暢的多軸運動控制，確保操作簡單且高效。
- 專業級運動控制技術 — 依托 Aerotech 多年來在複雜運動學應用的經驗，控制器可在多個使用者自定義座標系統內，實現簡單編程與流暢運行六軸並聯機構 (Hexapod)。
- 直覺化操作介面 — 配備即時運動可視化與模擬工具，簡化設定與流程，確保使用者能快速掌握操作。
- 強大相容性與協同運動 — 除了控制六軸並聯機構，Aerotech 高階控制器還能輕鬆驅動並協調伺服滑台、步進馬達、壓電奈米定位器、雷射掃描頭等多類型運動軸，滿足複雜的運動控制需求。
- 免費 HexGen 尺寸選擇軟體 — 讓使用者能輕鬆模擬六軸並聯機構的可用行程與工作範圍，確保設備配置符合應用需求，降低開發與整合風險。

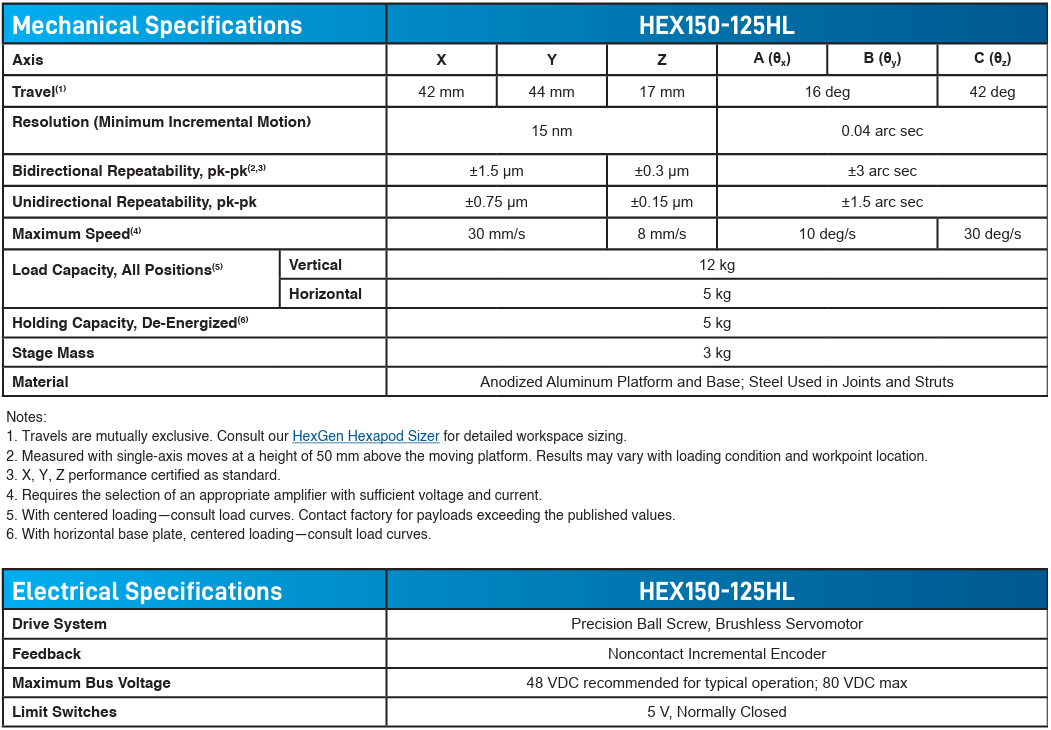

HEX150-125HL 規格
尺寸

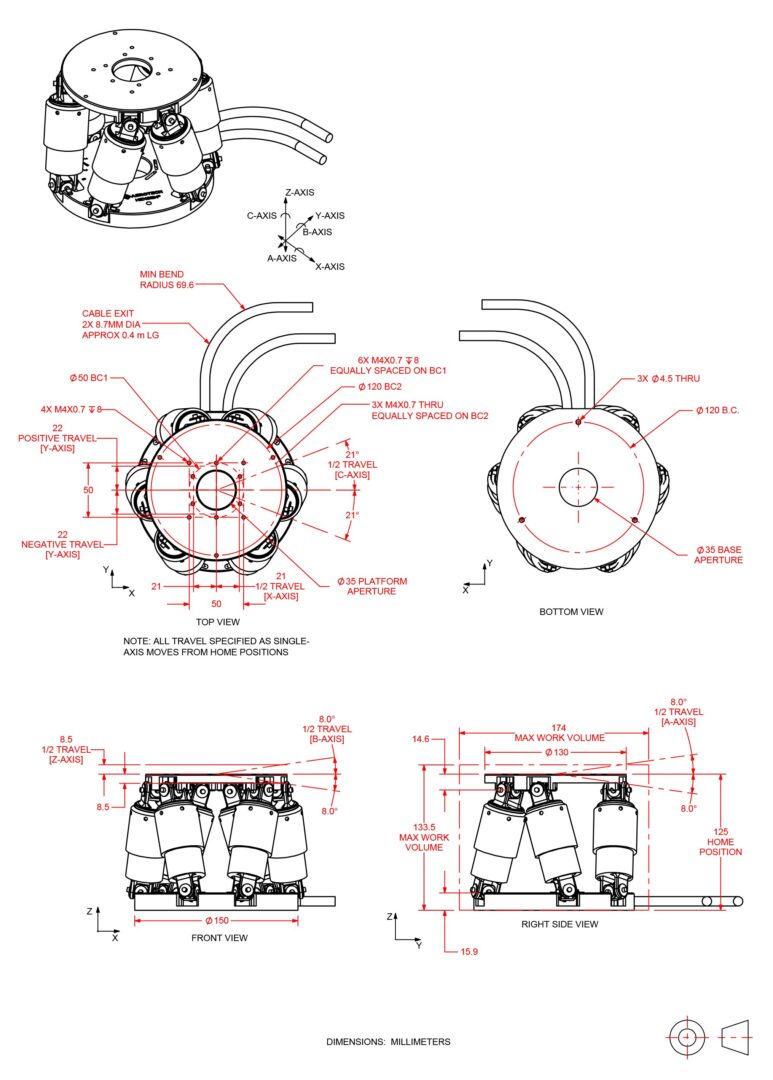

HEX150-125HL

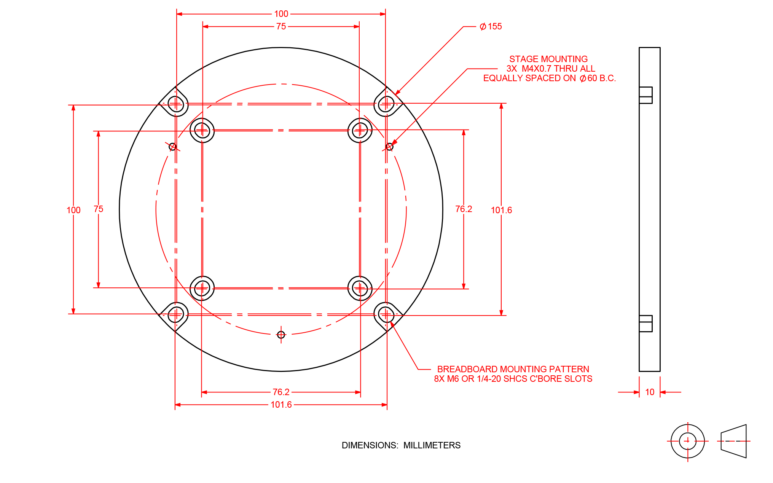

HEX150-125HL 安裝板
訂購資訊
安裝板 (選配)
|
選項 |
描述 |
|
-MP |
HEX150-125HL 基座安裝適配板 |
整合選項 (必選)
Aerotech 提供標準及客製化整合服務，協助您迅速部署完整系統，以下為此系統可用的標準整合選項；如需客製化整合服務，請聯繫奧創系統。
|
選項 |
描述 |
|
-TAS |
系統級測試整合 (Test as system) |
- 對整套組件 (如驅動器、控制器與滑台) 進行測試、除錯與文件記錄
- 包含參數文件產生、系統調校與完整系統配置文檔
