HSY9000 射頻訊號產生器 (3/6/12/20 GHz)

HSY9000 射頻訊號產生器 (3/6/12/20 GHz)

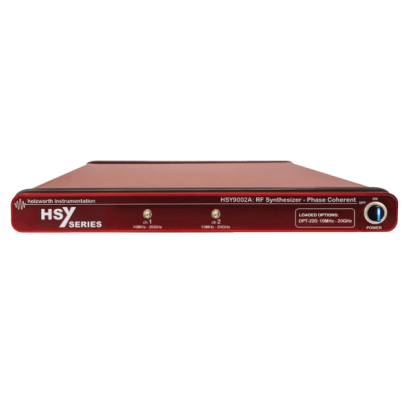

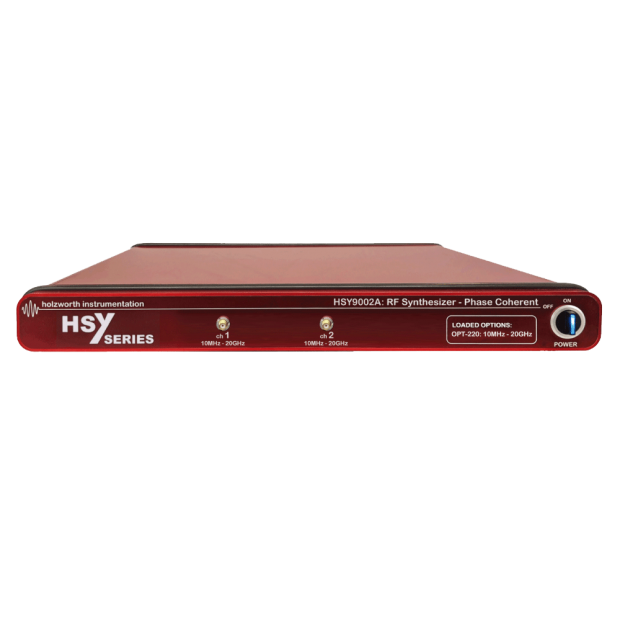

HSY9000 系列 RF 產生器提供超低相位雜訊、精準相位同步、與多通道獨立可配置功能,適用於 3 GHz、6 GHz、12 GHz 與 20 GHz 頻率範圍,確保最高頻率穩定性與訊號純度。
  • HSY-Series.png
  • 3 GHz -6 GHz HARMONICS-_-SUB-HARMONICS.png
  • 3 GHz -6 GHz MAXIMUM-OUTPUT-POWER.png
  • 3 GHz -6 GHz OPT-ULN-PHASE-NOISE-PERFORMANCE.png
  • 3 GHz -6 GHz PHASE-NOISE-PERFORMANCE.png
  • HSY-Series-channel-stability.png
詳細介紹

HSY9000 超低相位雜訊多通道
射頻訊號產生器

相位同步通道:3 GHz – 6 GHz – 12 GHz – 20 GHz


HSY9000
系列 RF 射頻訊號產生器 具備業界頂尖的相位雜訊抑制能力與卓越的頻譜純度,適用於需要高穩定度的多通道 CW(連續波)訊號源應用,其設計採用 1U 小型化機箱,可靈活配置 1 至 2 個獨立可調通道,支援頻率、相位偏移、與振幅的精準調整,即使在測試設備空間有限的環境下,也能實現最佳的通道密度配置;HSY9000 系列支援 10 MHz 至 3 GHz、6 GHz、12 GHz 和 20 GHz 的多種頻率組合,每個通道的輸出範圍涵蓋 +18 dBm 至 -110 dBm,確保寬廣的動態範圍與訊號強度調控能力;浩茲沃 (Holzworth) 獨家的多迴路架構設計,提供極高的頻率準確性、通道間穩定性以及優異的相位同步性,滿足高要求的射頻測試與應用環境。

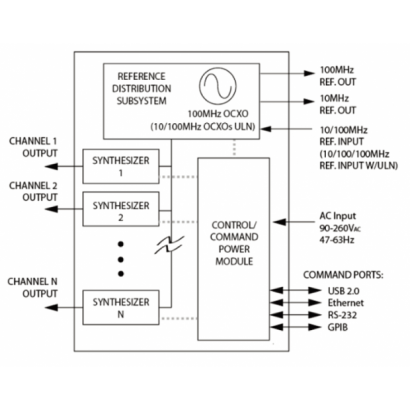

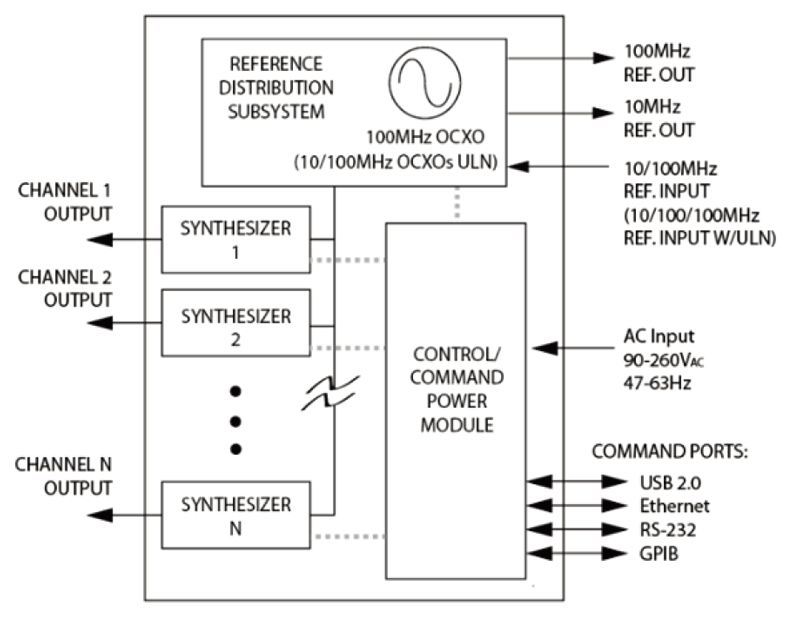

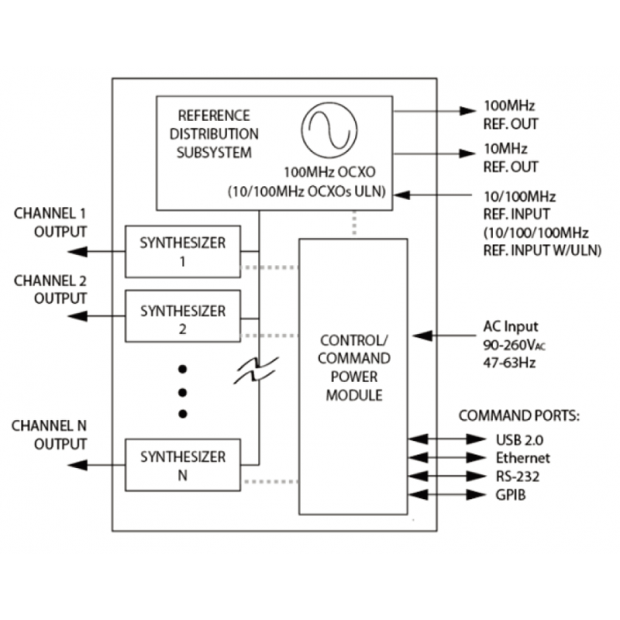

HSY9000 系列 RF 訊號產生器採用高精度架構,確保訊號穩定性與相位同步性;系統內建 參考頻率分配子系統,搭載 100MHz OCXO(恒溫晶振),並支援 10/100MHz 超低雜訊(ULN,提供 100MHz 與 10MHz 參考輸出,同時支援多種參考輸入選項;核心 RF 合成器模組 允許多通道獨立輸出,每個合成器對應一個獨立頻率通道,確保精準調諧與頻譜純度;系統透過 控制 / 指令與電源模組 管理操作與供電,適用於 90-260V,47-63Hz 的廣泛電壓環境;此外,設備配備 USB 2.0、Ethernet(網路介面)、RS-232 串列通訊GPIB(通用介面匯流排),可靈活整合至自動化測試環境,滿足高需求射頻應用。


完全獨立通道

每個 RF 輸出皆由獨立的內建合成器 / 衰減模組驅動,每台 1U 機箱最多可配備 2 個獨立可調合成器,提供同級產品中最高的通道整合密度。


相位同步通道

浩茲沃 (Holzworth) HSY9000 系列 RF 射頻訊號產生器採用獨家 YIG(Yttrium Iron Garnet)為核心的多迴路架構與集中式參考分配系統(Centralized Reference Distribution System,確保所有整合通道維持緊密的相位同步關係,該系統確保多通道的相位一致性與長期頻率穩定性,廣泛應用於 RF 測試、通訊、衛星、雷達與頻率合成等領域


極致通道穩定性

不同於傳統的 鎖相迴路(Phase-Locked Loop, PLL 合成器,浩茲沃 (Holzworth) 獨家的多迴路架構 採用高精度頻率合成技術,能夠產生 瞬時穩定與長期穩定的精準合成訊號,確保頻率準確性與訊號純度;該架構可大幅減少通道間的相位偏移與累積誤差,使所有輸出通道保持高一致性。
此外,系統設計將 通道間的唯一漂移因素限制於溫度變化,透過 無風扇、熱優化機箱設計,有效降低通道之間的熱梯度,進一步提升長期穩定性;每個通道皆具備 專屬的熱監測功能,可即時追蹤各合成器模組的相對溫度,確保在不同環境條件下依然維持最佳性能,滿足高要求的射頻測試與應用需求。


HSY9000 系列頻率性能

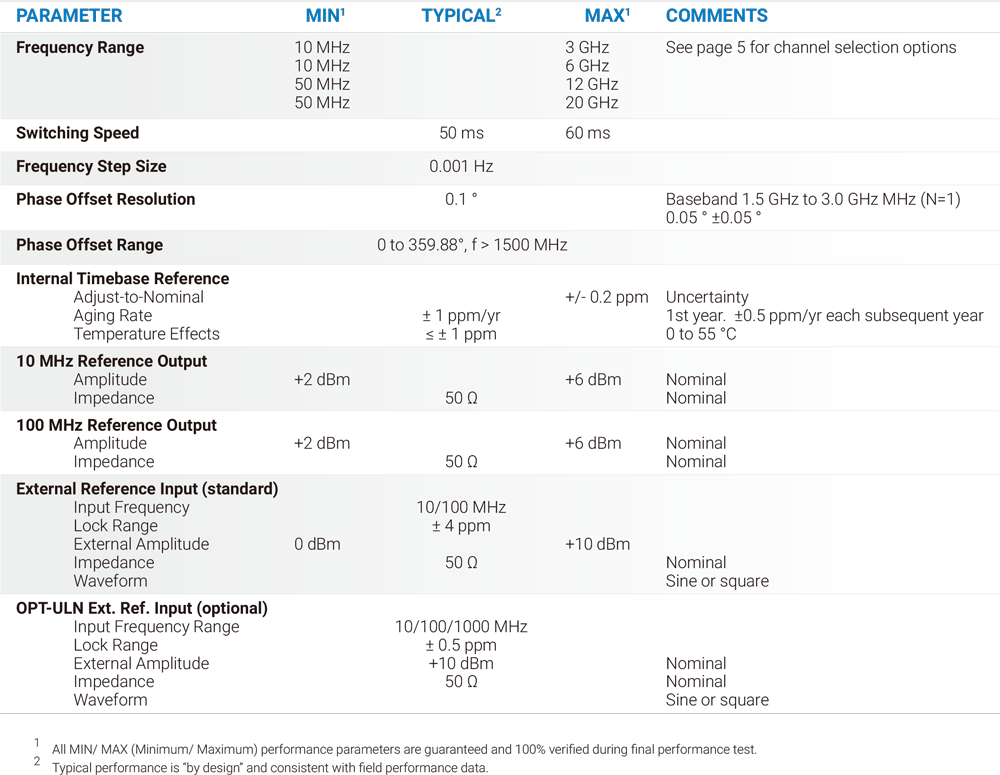

HSY9000 系列多通道 RF 射頻訊號產生器的頻率性能參數皆經最終性能測試完全驗證,並在產品全保固期間內 100% 保證。



3 GHz / 6 GHz 振幅性能

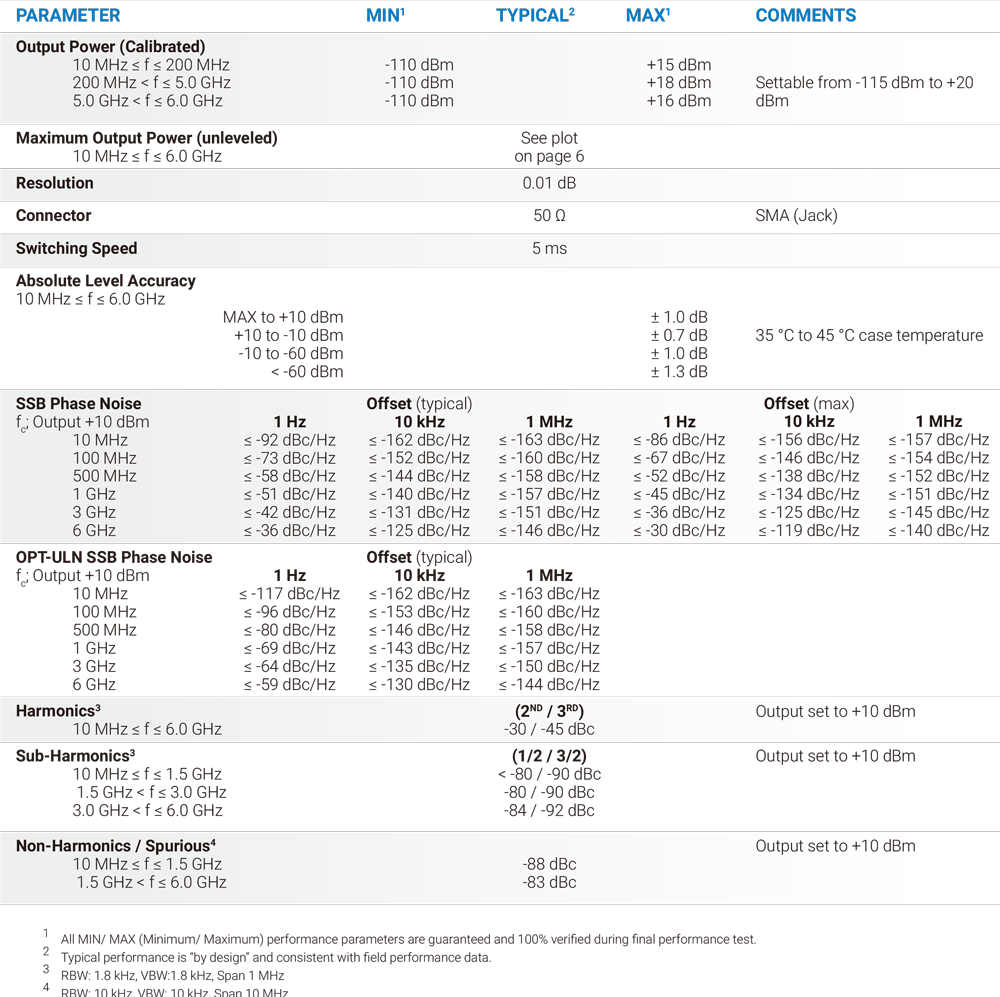

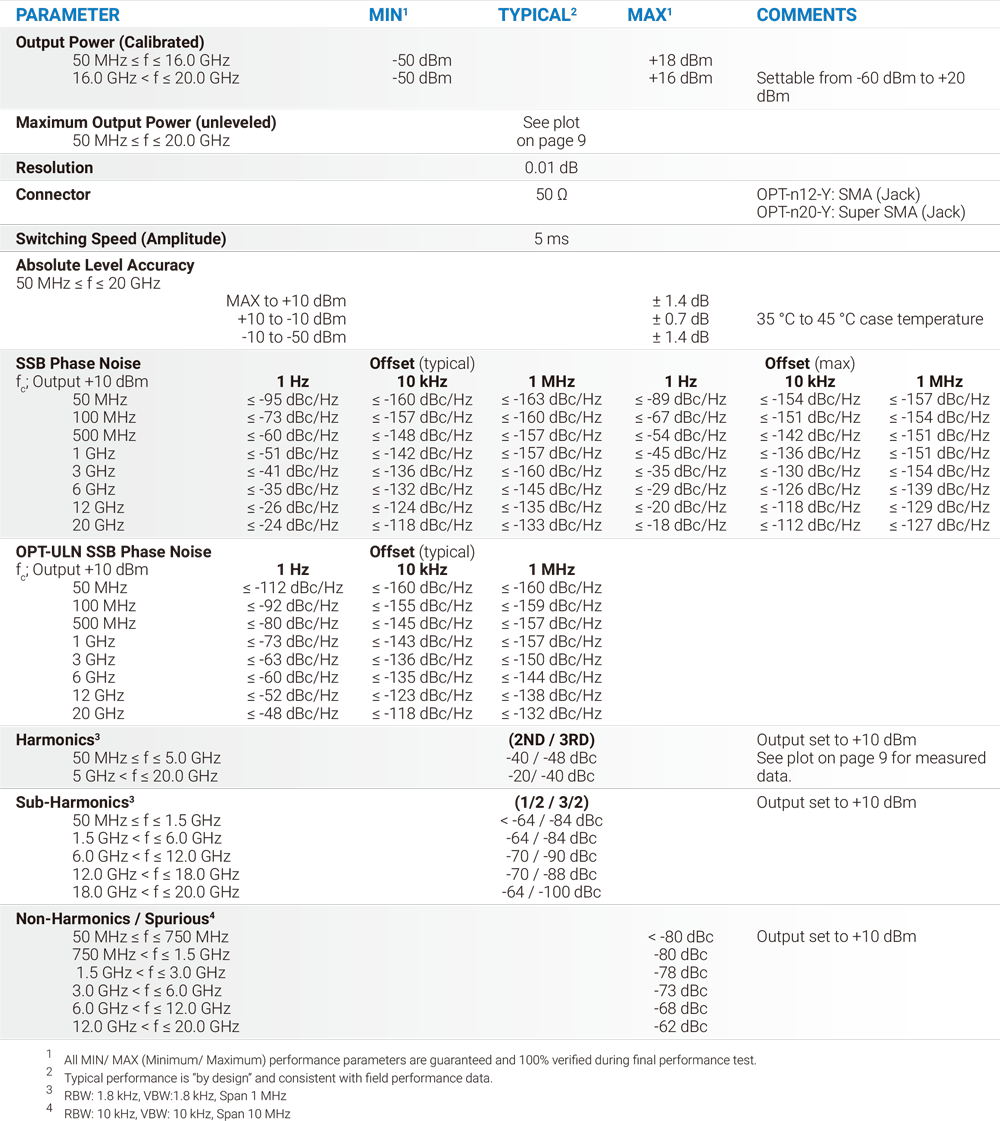

以下為 OPT-n03-Y(3 GHz)與 OPT-n06-Y(6 GHz 通道的 性能規格與測試數據。所有 HSY9000 系列 RF 射頻訊號產生器 的指定技術參數皆經過嚴格的 最終測試驗證,確保符合規格要求,並享有完整的 產品保固,確保長期穩定性與可靠性。

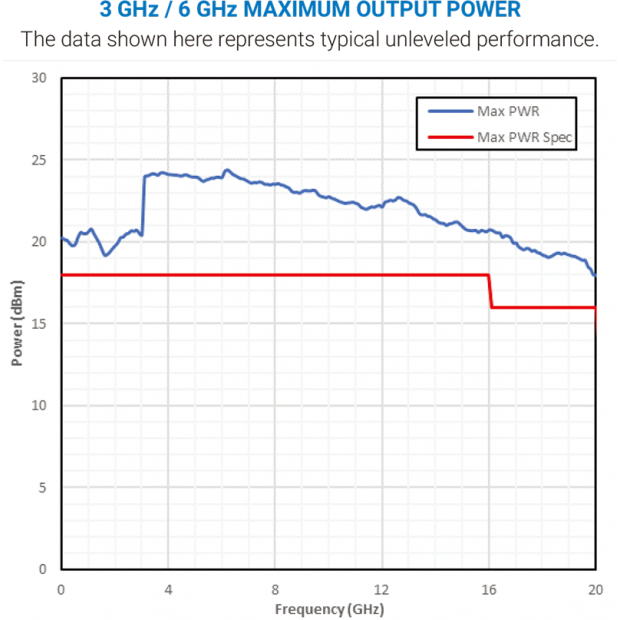

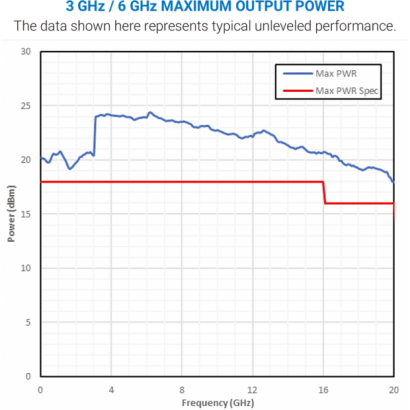

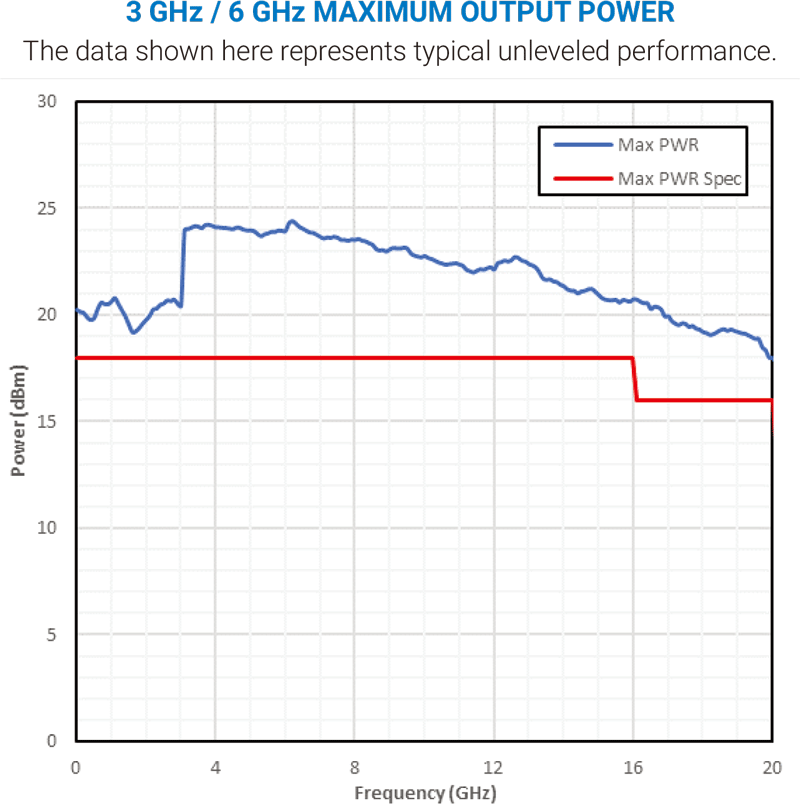

3 GHz / 6 GHz 最大輸出功率

以下數據顯示 典型的未調整性能,提供參考值以反映設備在標準條件下的輸出表現。

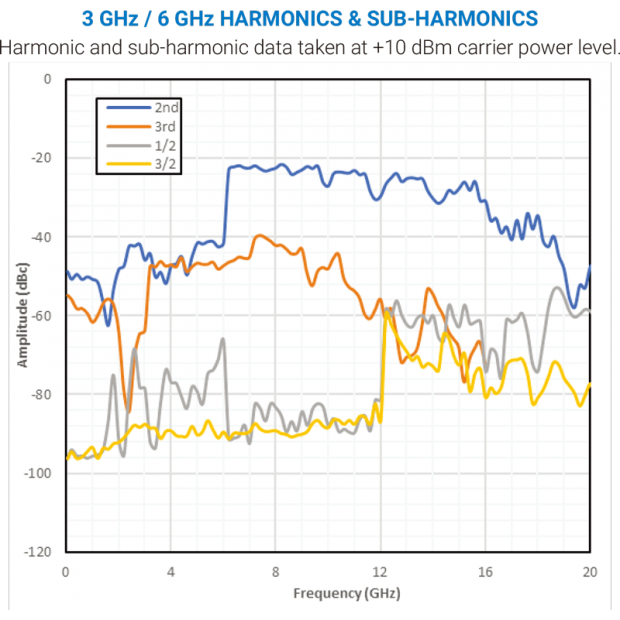

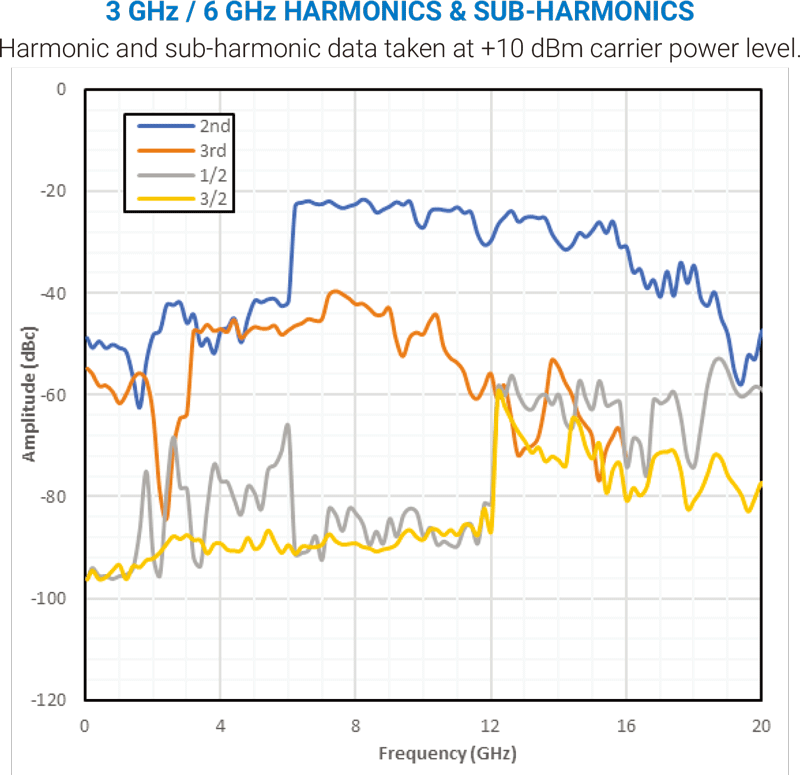

3 GHz / 6 GHz 諧波與次諧波

測試數據基於 +10 dBm 載波功率 進行測量,反映設備在此輸出功率條件下的典型性能表現。

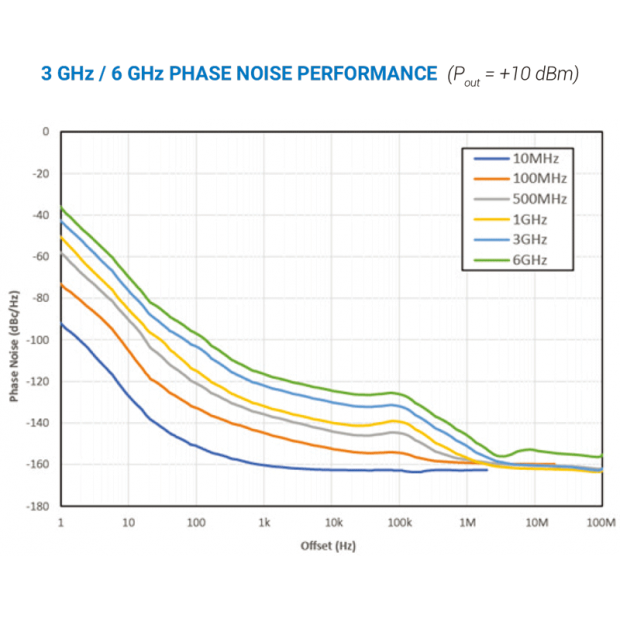

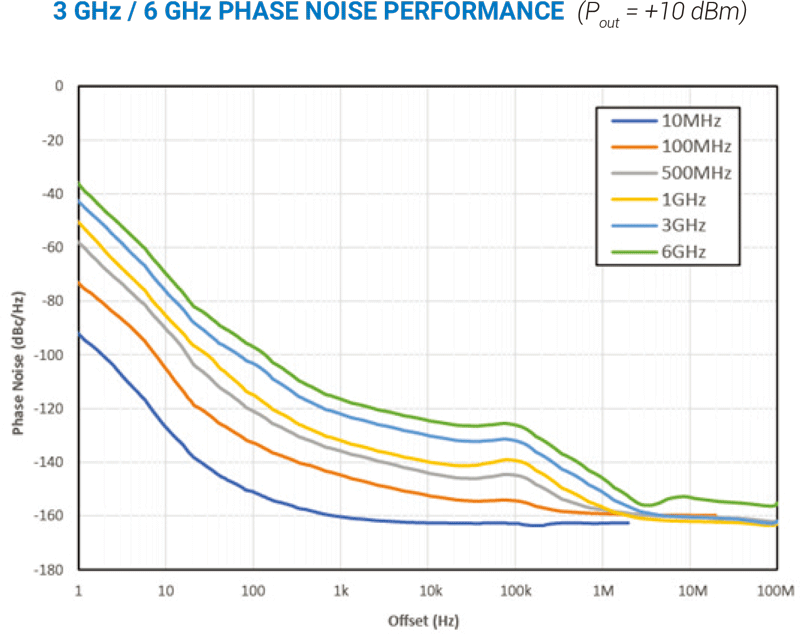

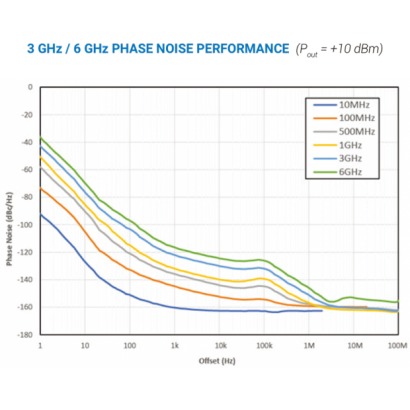

3 GHz / 6 GHz 相位雜訊性能(Pout = +10 dBm)

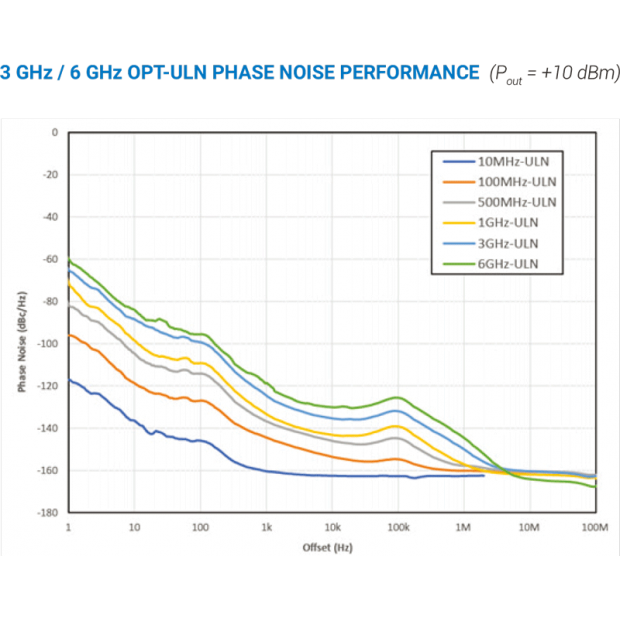

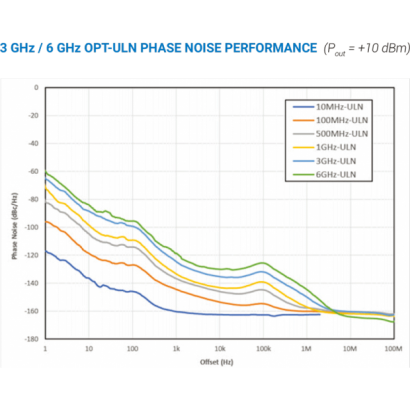

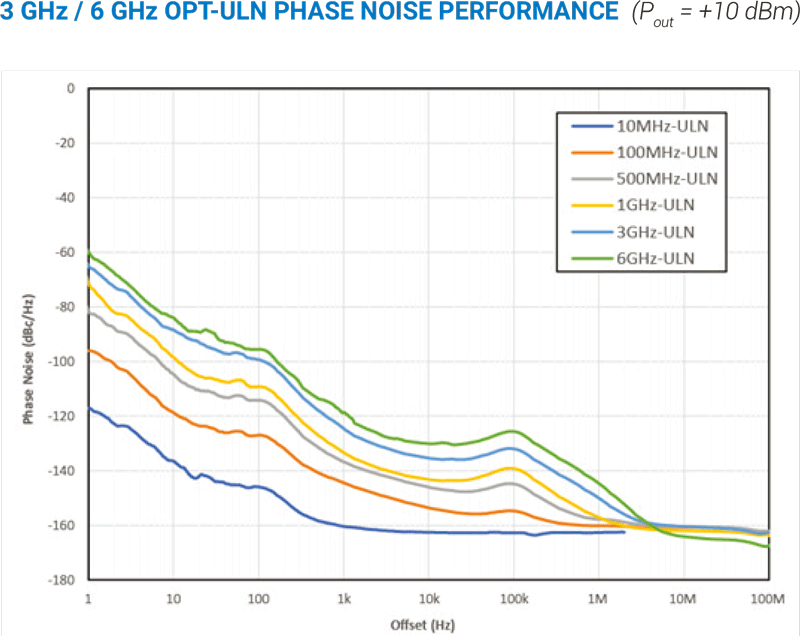

3 GHz / 6 GHz OPT-ULN 超低相位雜訊性能(Pout = +10 dBm)






12 GHz / 20 GHz 振幅性能

以下為 OPT-n12(12 GHz)與 OPT-n20(20 GHz 通道的 性能規格與測試數據,所有 HSY9000 系列 RF 射頻訊號產生器 的指定技術參數皆經過嚴格的 最終測試驗證,確保符合規格要求,並享有完整的 產品保固,確保長期穩定性與可靠性。

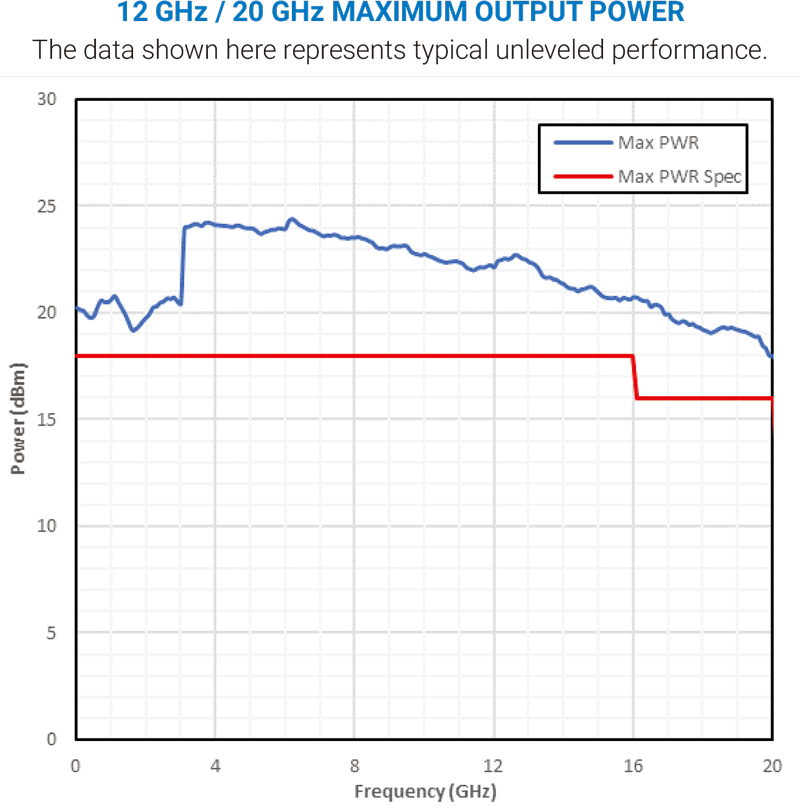

12 GHz / 20 GHz 最大輸出功率

以下數據顯示 典型的未調整數據,提供參考值以反映設備在標準條件下的輸出表現。

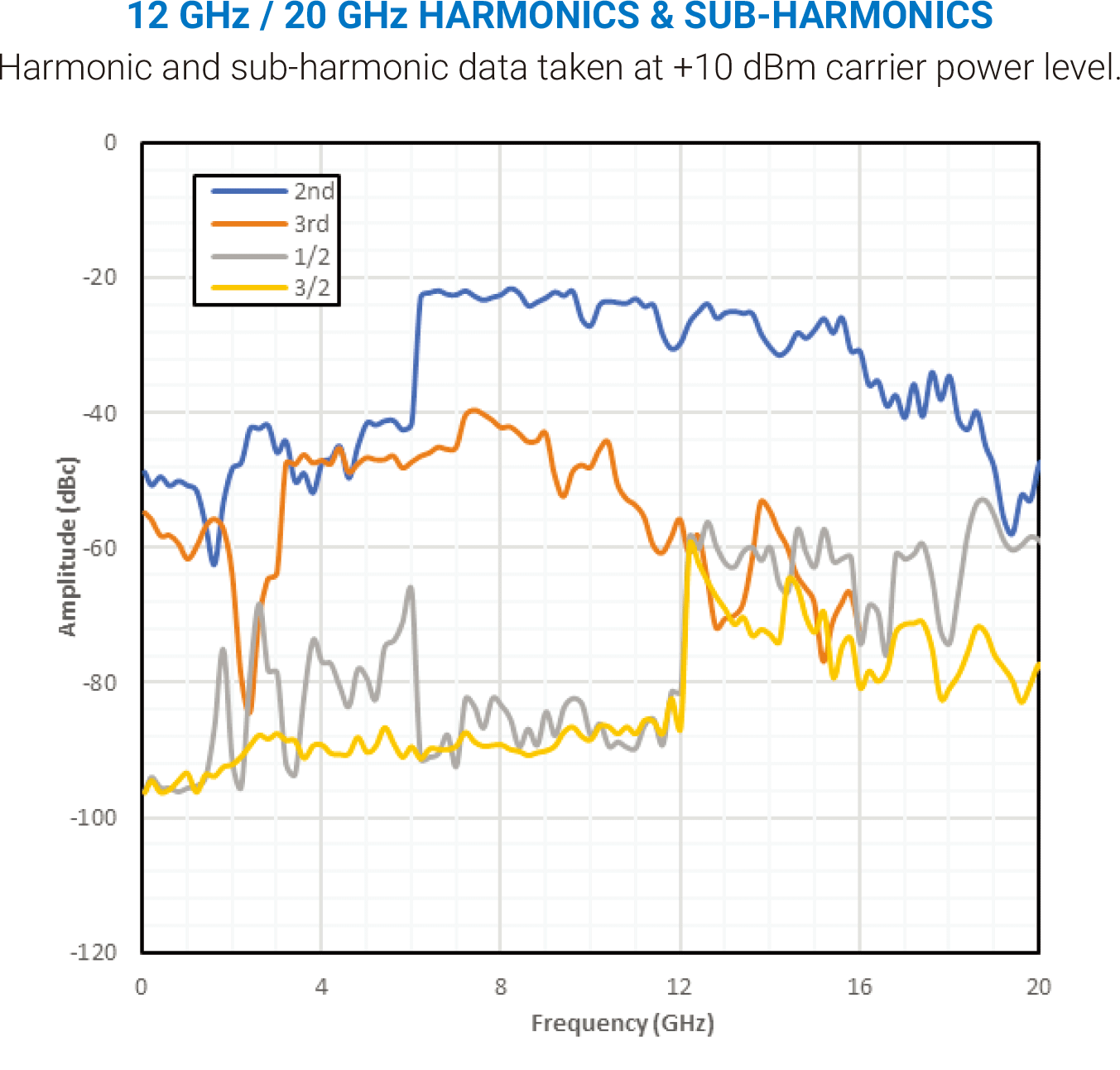

12 GHz / 20 GHz 諧波與次諧波

以下測試數據基於 +10 dBm 載波功率 進行測量,反映設備在此輸出功率條件下的典型性能表現。

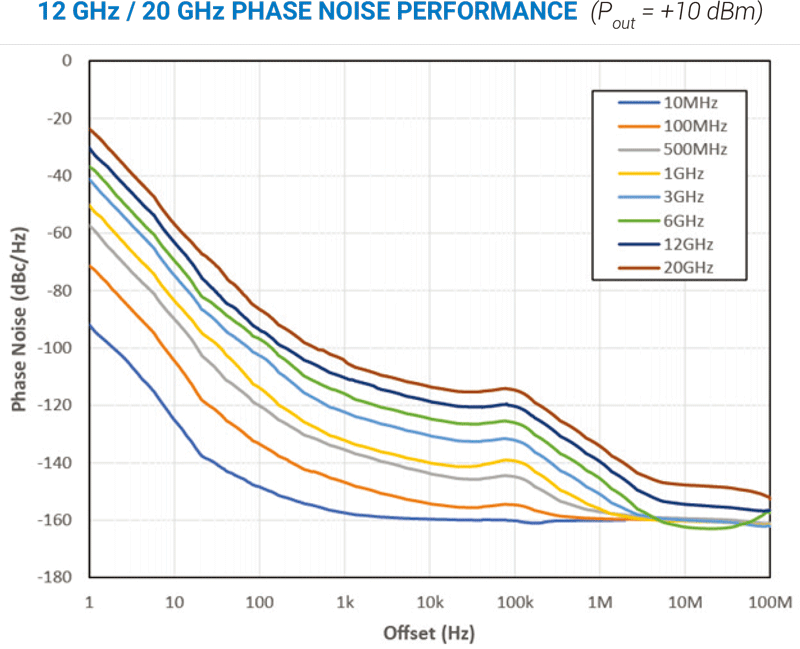

12 GHz / 20 GHz 相位雜訊性能(Pout = +10 dBm)

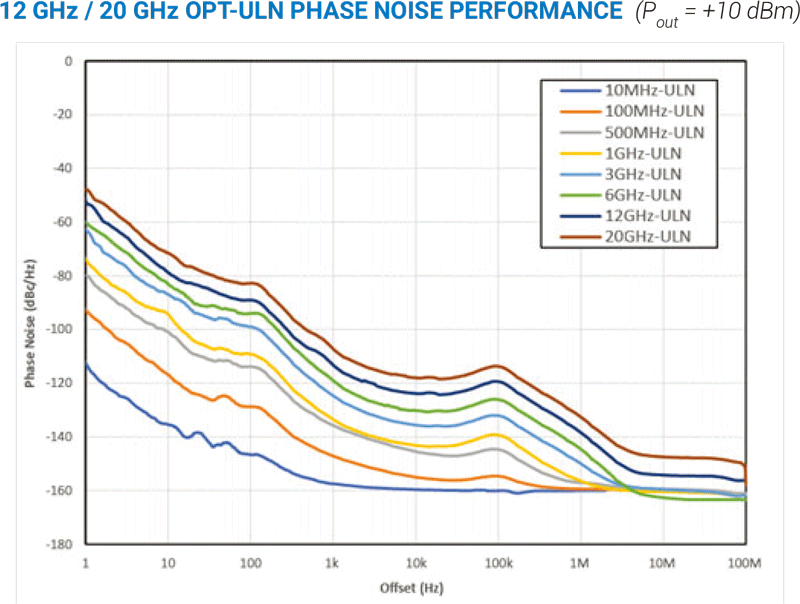

12 GHz / 20 GHz OPT-ULN 超低相位雜訊性能(Pout = +10 dBm)

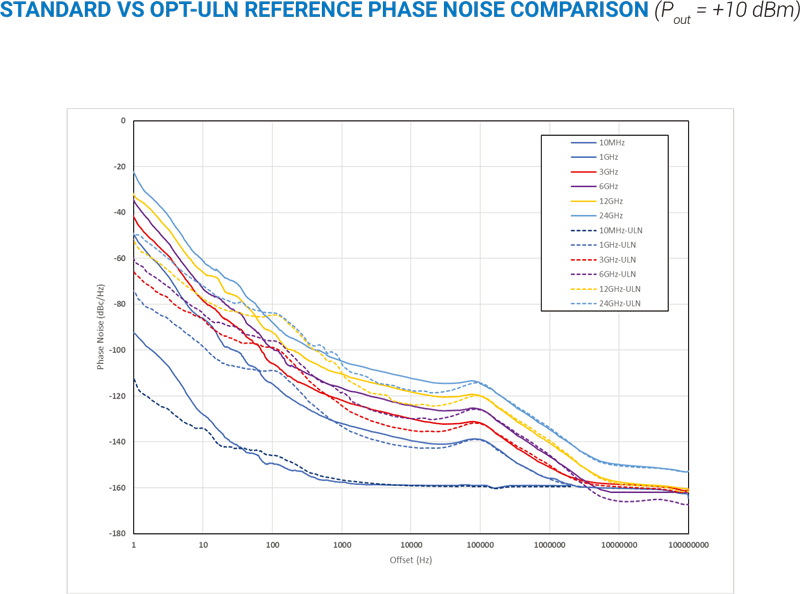

標準 VS OPT-ULN 參考相位雜訊比較(Pout = +10 dBm)






環境規格

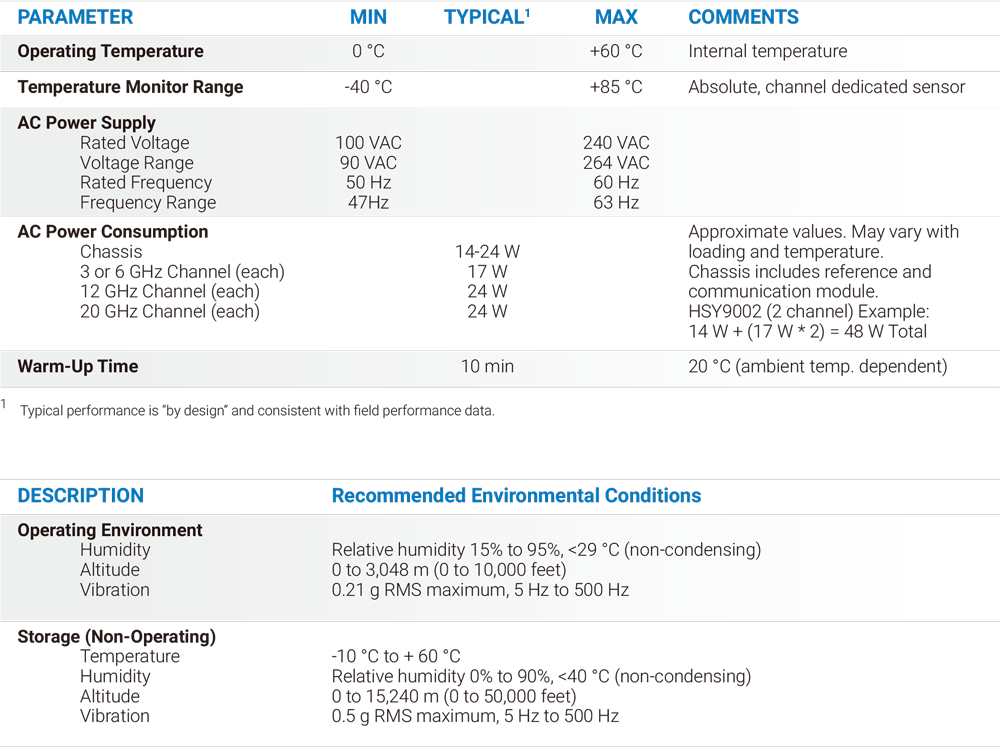

本設備 僅適用於室內使用;環境規格根據 元件臨界值設計、熱測試與電流消耗測試 進行評估,確保設備在額定條件下的可靠運行。所有生產單位的 性能驗證均在室溫環境下進行,以確保符合技術規範與穩定性要求。





資源

HSY9000 系列產品手冊下載 > 點擊此處
