HS9000 射頻訊號產生器 (1/2/3/4/6/12/18 GHz)

HS9000 射頻訊號產生器 (1/2/3/4/6/12/18 GHz)

HS9000 系列射頻訊號產生器提供 1-18 GHz 頻率範圍,NON-PLL 架構,極低相位雜訊,高密度獨立通道設計,適用於量子計算、自動測試設備 (ATE) 與粒子加速器。

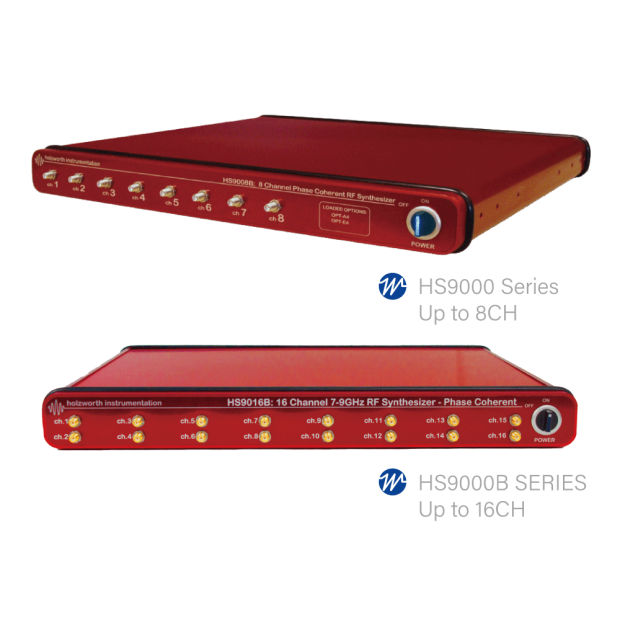

  • HS9000_B_-Series.png

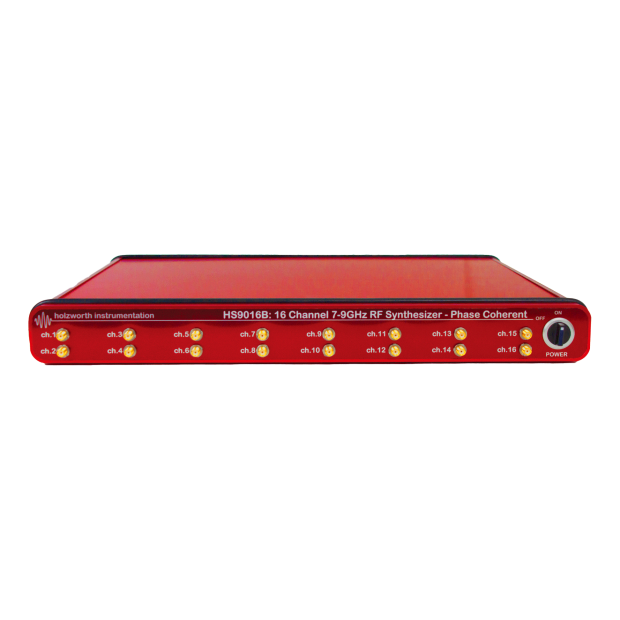

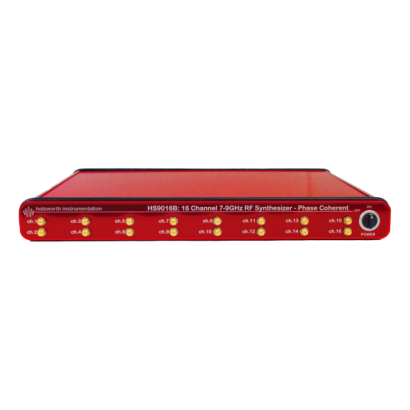

  • HS9000-Series.png
  • OPT-0709-n.png

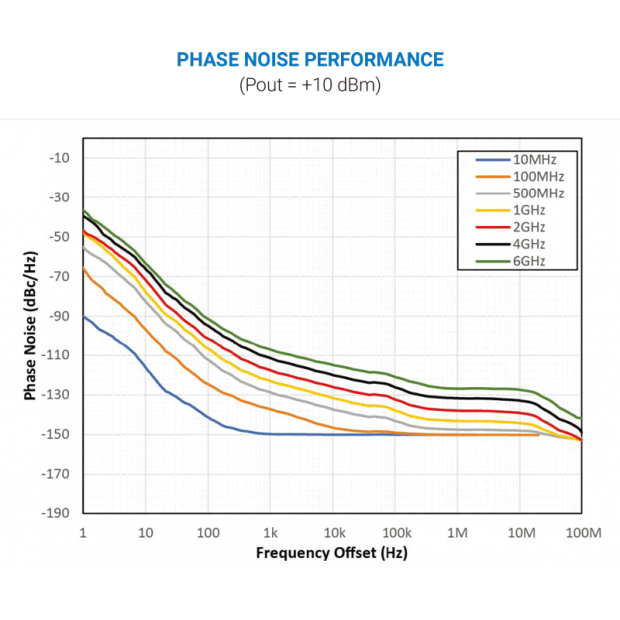

  • 1-6 GHz PHASE-NOISE-PERFORMANCE.png
  • 12-GHz-18-GHz-PHASE-NOISE-PERFORMANCE.png

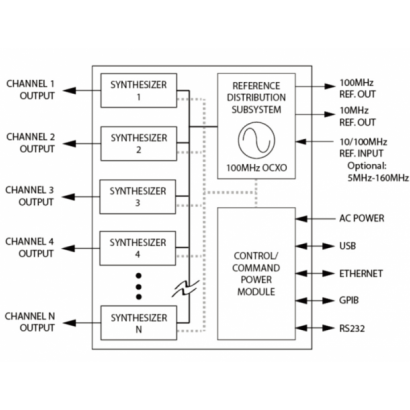

  • FULLY-INDEPENDENT-CHANNELS.png
詳細介紹

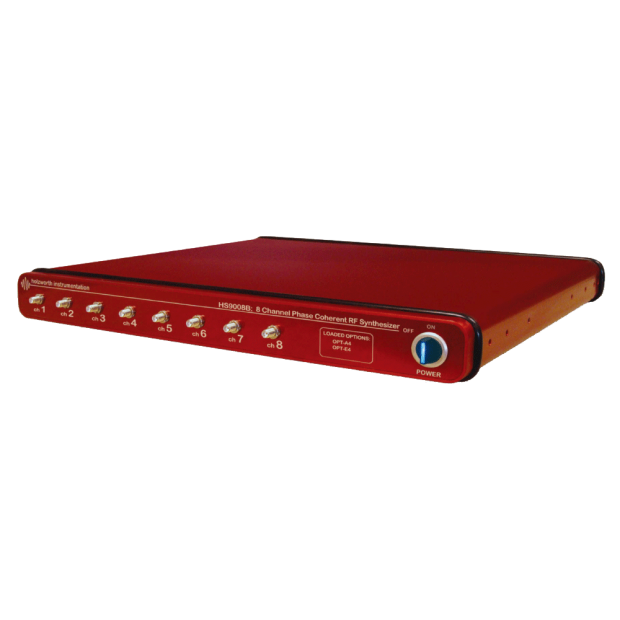

HS9000 系列多通道射頻訊號產生器
(1/2/3/4/6/12/18 GHz)


浩茲沃 (Holzworth) HS9000 系列多通道射頻訊號產生器採用高效的導熱冷卻技術與無風扇機箱設計,確保設備在長時間運行時仍能維持最佳的通道間穩定性;其核心特色是針對每個獨立可控通道的相位同步進行優化,使多通道訊號保持極高的一致性與穩定性;該系列產品可根據不同應用需求,靈活配置頻率範圍,涵蓋 1 GHz、2 GHz、3 GHz、4 GHz、6 GHz、12 GHz 及 18 GHz 的組合,適用於高精度測試通訊系統量子運算等應用場景。

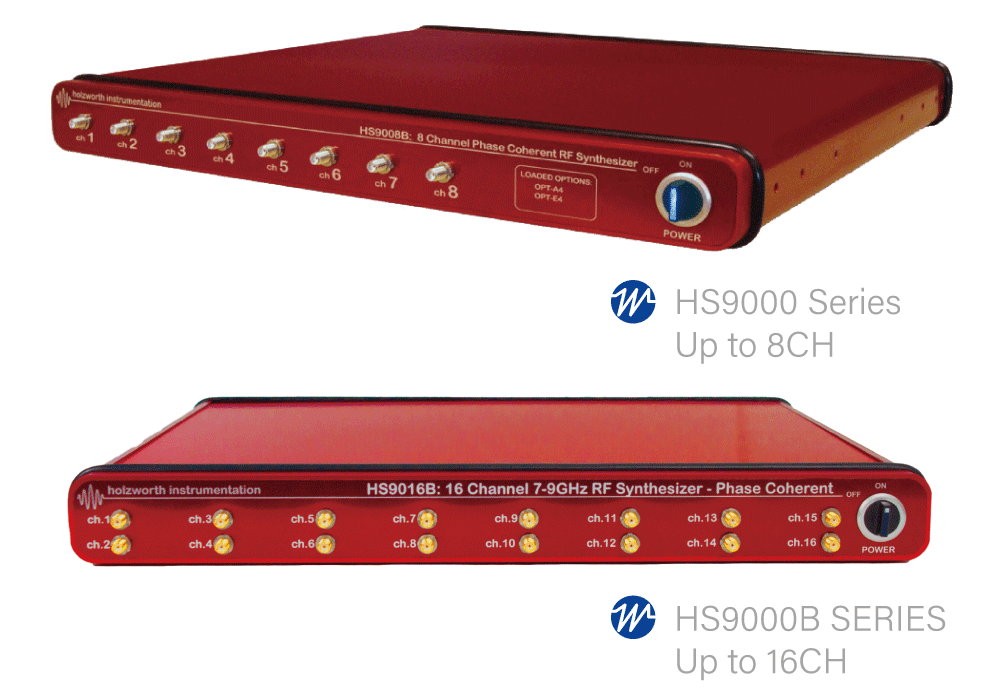

HS9000 系列多通道射頻訊號產生器

HS9000 系列是一款高度靈活的多通道射頻訊號產生平台,專為商用現貨 (COTS) 應用提供客製化配置選項,使用者可根據需求選擇 1 至 8 個獨立通道,並針對每個通道設定特定的頻率範圍與性能參數;此外,該平台還支援 16 通道的窄頻配置,進一步提升多通道應用的靈活性與效能;這款設備具備高性能低相位雜訊、與快速切換能力,不僅能滿足多樣化應用需求,還能提供高精度且具成本效益的射頻訊號解決方案。





完全獨立的通道

每個射頻輸出均由獨立的內部產生器模組驅動,確保每個通道皆可獨立調整,提供高度靈活的頻率控制能力;每個 1U 機箱最多可容納 16 個獨立可調的射頻訊號產生器,實現業界同級產品中最高的通道整合密度;HS9000 系列的平均每通道功耗低於 9 ,兼具高效能與優異的能源效率,非常適合長時間運行的精密測試與應用環境。


相位同步通道

浩茲沃 (Holzworth) 多通道射頻訊號產生器採用專有的 非鎖相迴路 (NON-PLL) 訊號合成架構,突破傳統鎖相迴路 (PLL) 設計的技術限制,提供更高的頻率穩定性與更低的相位雜訊;傳統 PLL 架構依賴迴授機制 (feedback mechanism) 來鎖定頻率,容易受回授延遲與鎖相誤差影響,導致頻率抖動 (jitter) 增加,並可能影響相位同步的精確性;而 NON-PLL 架構則透過直接訊號合成技術,消除 PLL 迴授機制的干擾,使訊號純度更高、頻率切換速度更快,並且能在多通道運行時維持穩定的相位同步

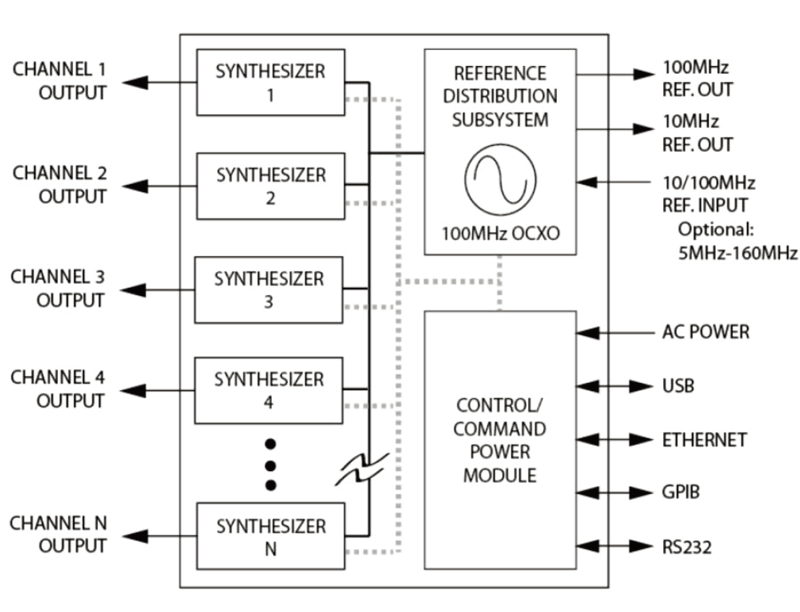

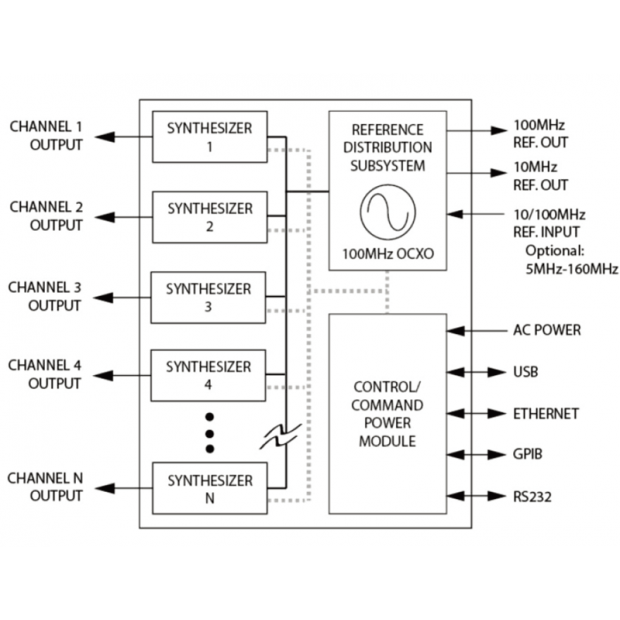

此外,透過 NON-PLL 架構與中央參考分配子系統 的結合,HS9000 系列能確保所有整合通道之間維持極高的相位同步,進一步提升多通道測試與同步應用的精準度與可靠性,特別適用於需要極低相位雜訊與高穩定性的領域,如量子運算通訊系統高精度測試應用


極致的通道間穩定性

為了降低通道間的熱梯度影響,HS9000 系列特別採用無風扇機箱設計,以維持設備內部的均勻溫度分佈,確保相位同步的穩定性不受溫差影響;浩茲沃 (Holzworth) 的多通道設計已廣泛應用於高精度測試與尖端技術領域,包括 自動測試設備 (ATE) 系統、粒子加速器定時時鐘、量子計算系統 等,由於這些應用對訊號穩定性有極高要求,HS9000 系列射頻訊號產生器標配熱監測輸出,能夠即時追蹤每個通道的相對溫度變化,以確保系統長時間運行時仍能維持最佳性能

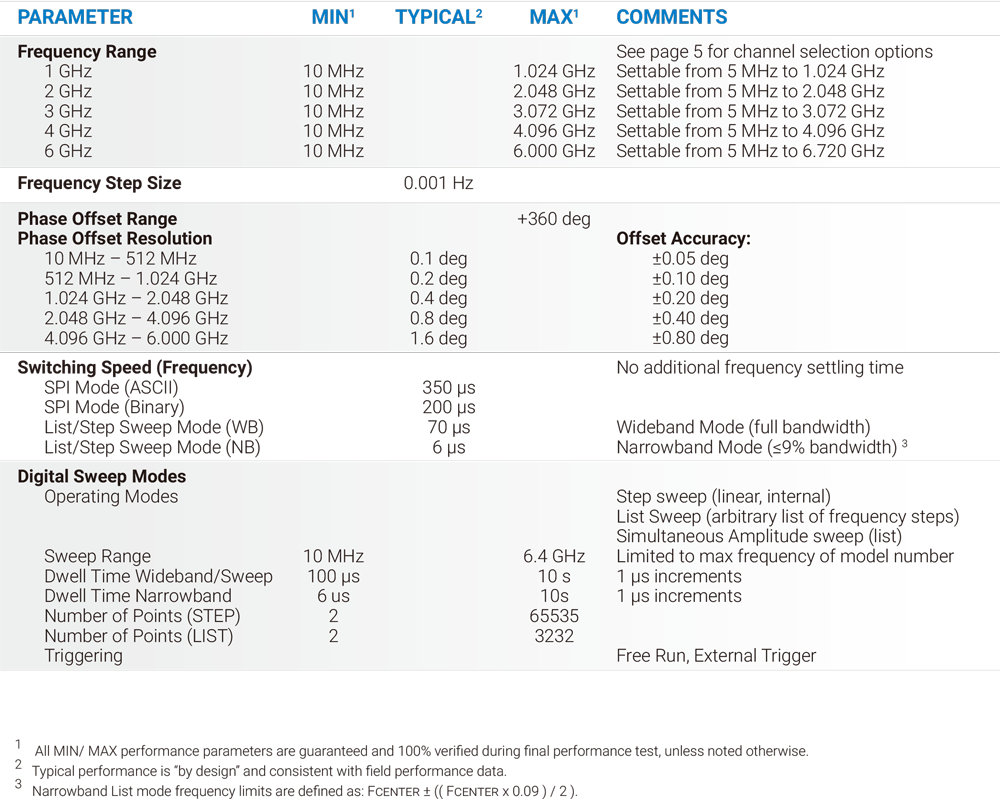

1 GHz/2 GHz/3 GHz/4 GHz/6 GHz 頻率性能

HS9000 系列多通道射頻訊號產生器的所有頻率相關參數均經過嚴格的最終性能測試驗證,確保符合規格要求,並於整個產品保固期間提供 100% 性能保證,以確保其穩定性與可靠性。

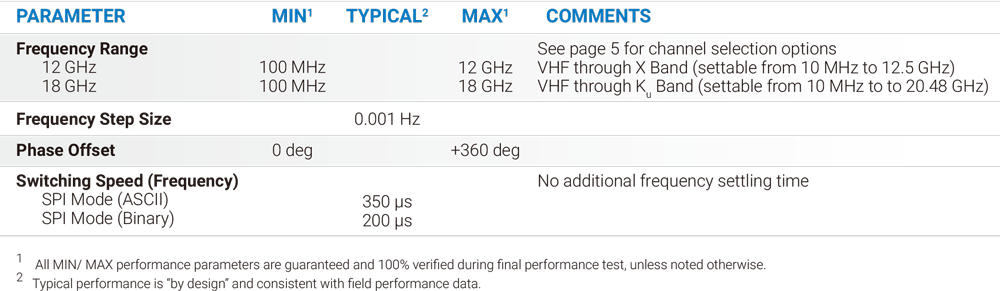

12 GHz/18 GHz 頻率性能

HS9000 系列多通道射頻訊號產生器的頻率相關參數均經最終性能測試驗證,並於整個產品保固期內 100% 保證。

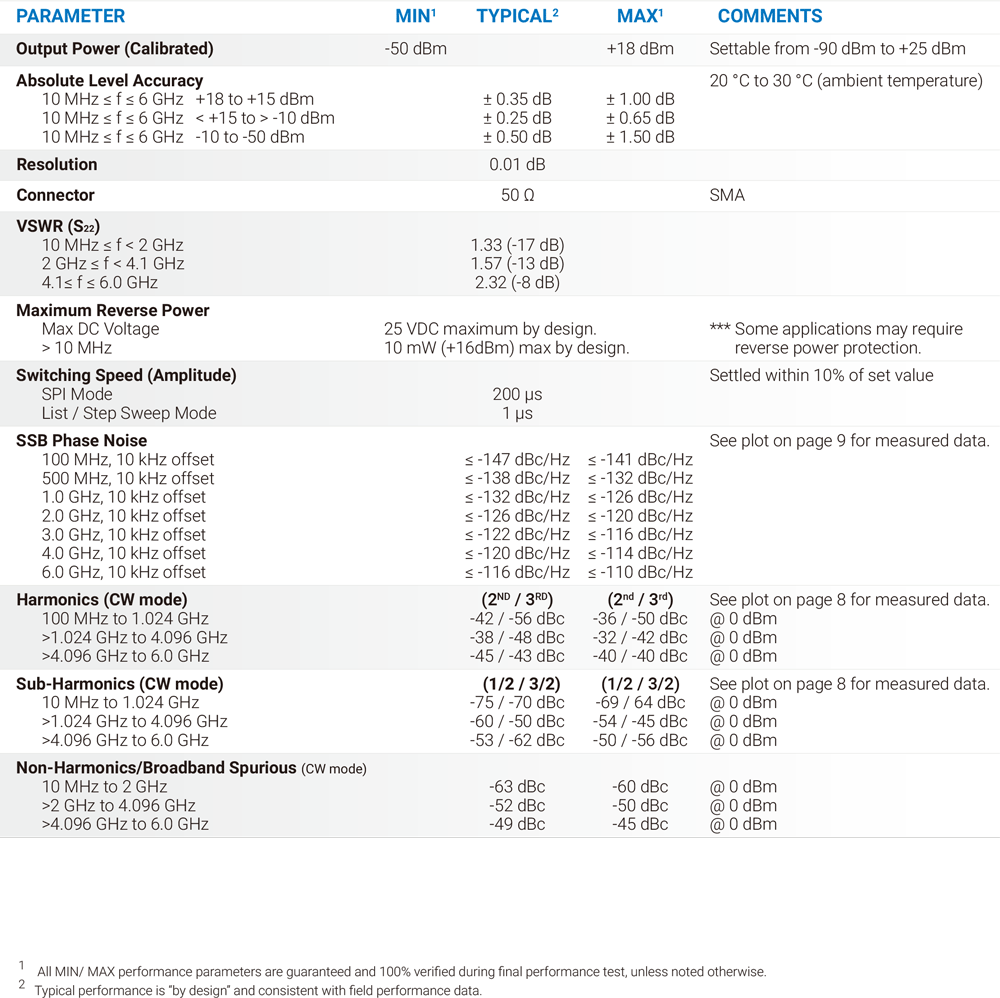

1 GHz/2 GHz/3 GHz/4 GHz/6 GHz 振幅性能

HS9000 系列多通道射頻訊號產生器的振幅相關參數均經最終性能測試驗證,並於整個產品保固期內 100% 保證。

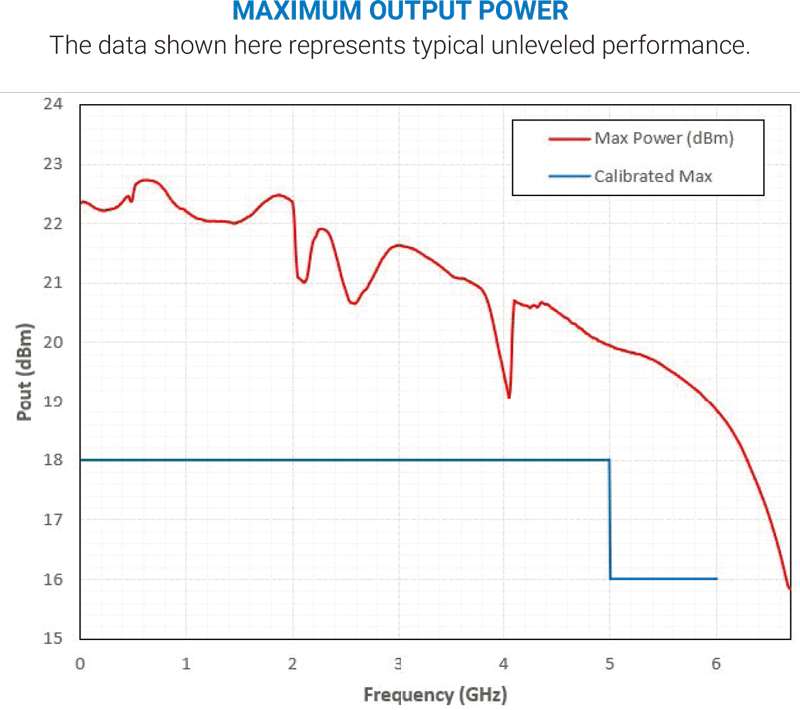

1 GHz/2 GHz/3 GHz/4 GHz/6 GHz 最大輸出功率

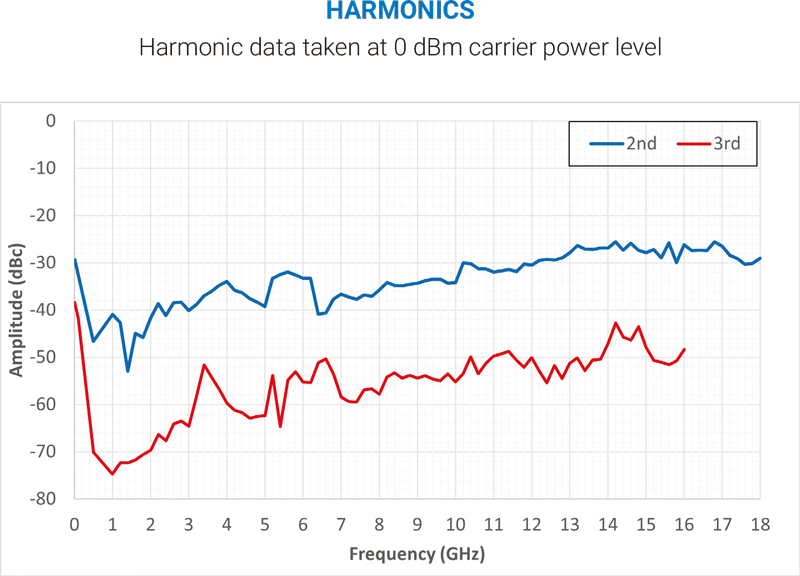

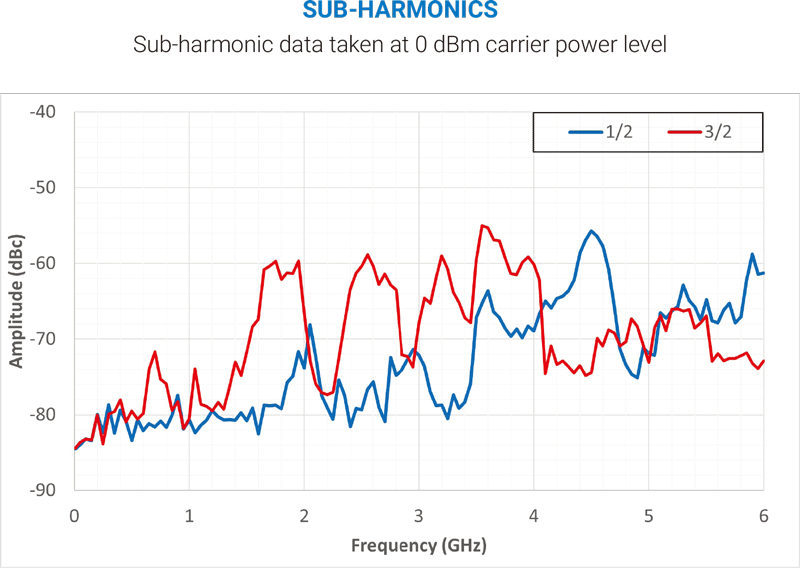

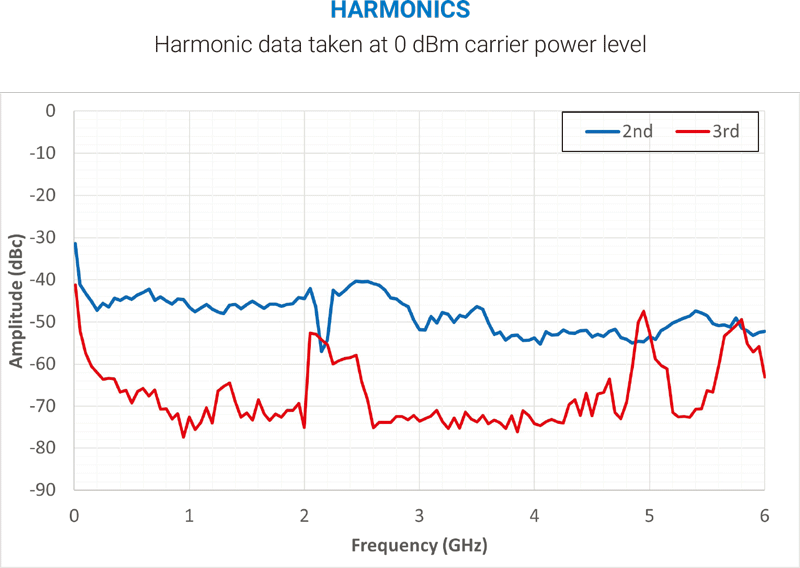

1 GHz/2 GHz/3 GHz/4 GHz/6 GHz 諧波與次諧波

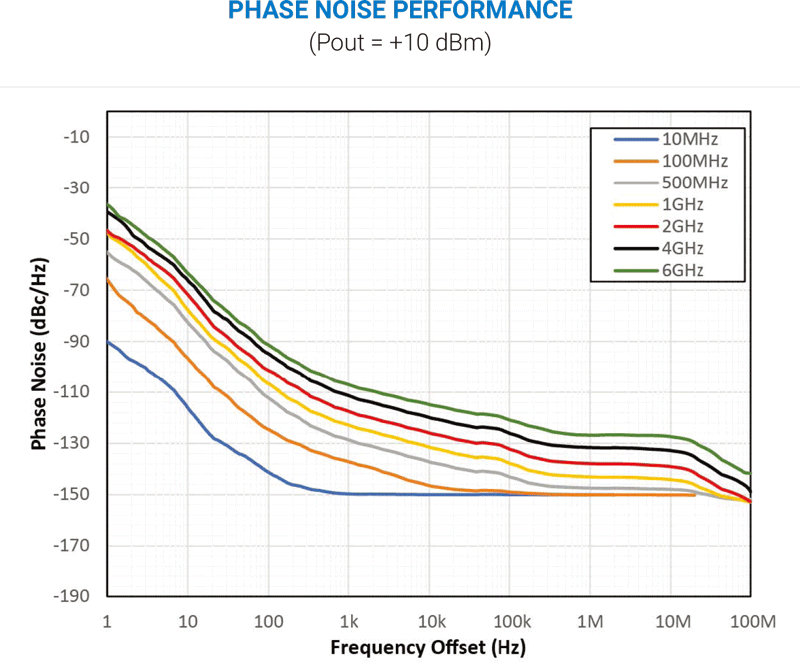

1 GHz/2 GHz/3 GHz/4 GHz/6 GHz 相位雜訊性能

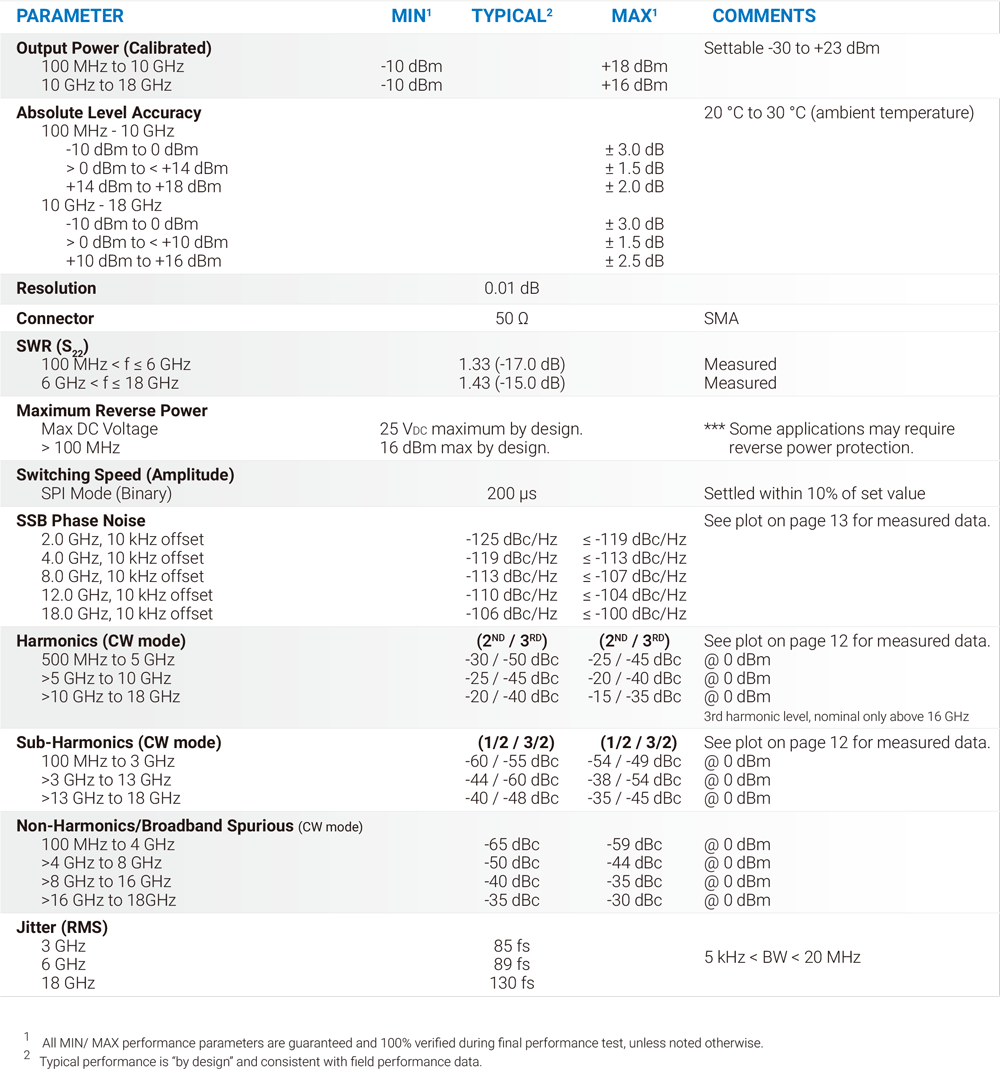

12 GHz/18 GHz 振幅性能

HS9000 系列多通道射頻訊號產生器的振幅相關參數均經最終性能測試驗證,並於整個產品保固期內 100% 保證。

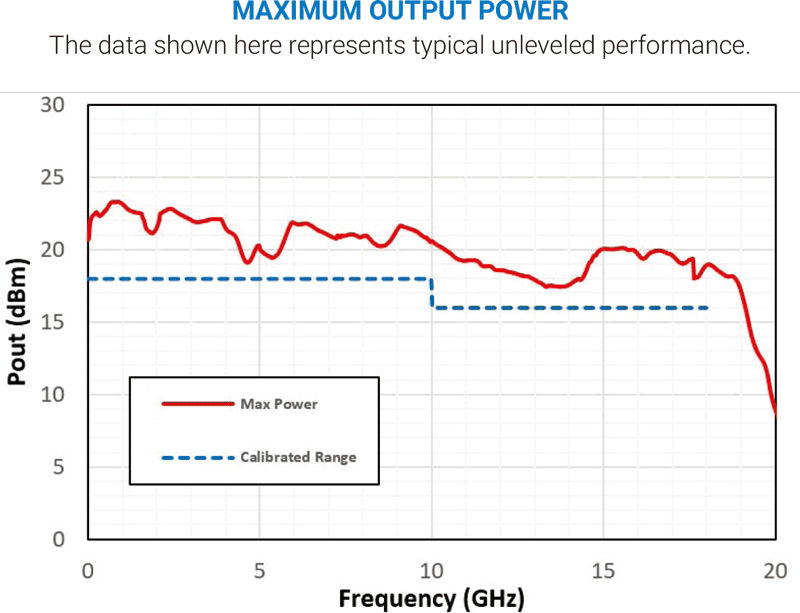

12 GHz/18 GHz 最大輸出功率

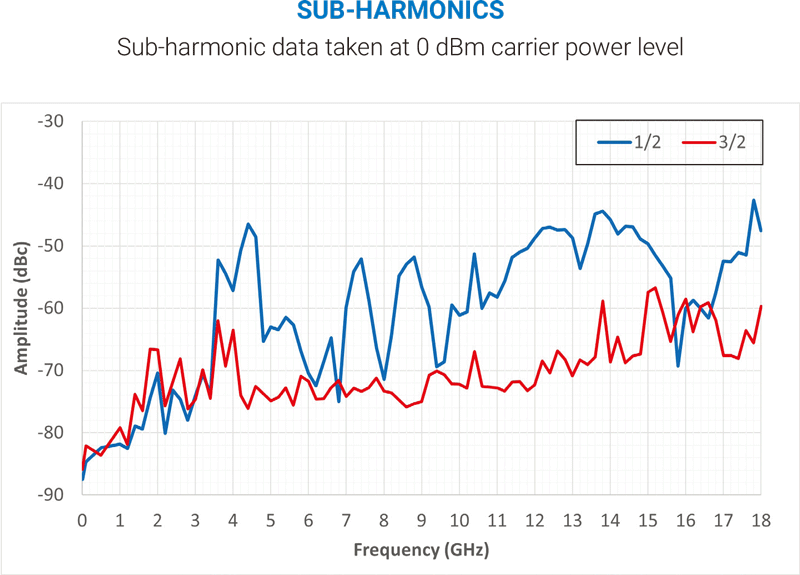

12 GHz/18 GHz 諧波與次諧波

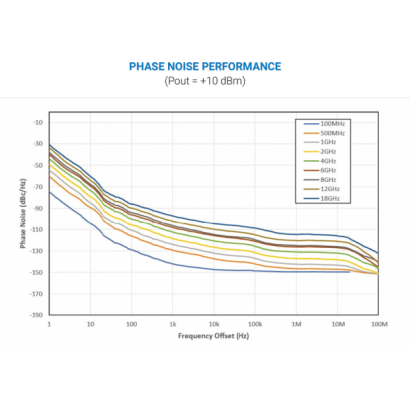

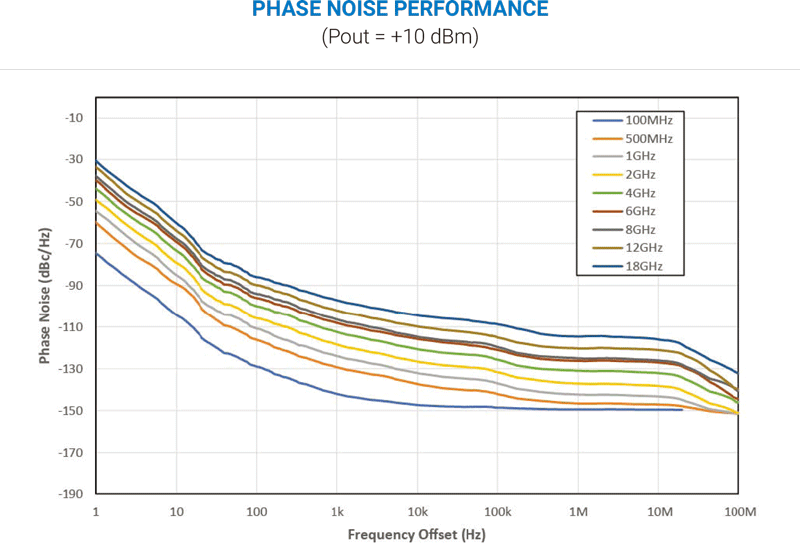

12 GHz/18 GHz 相位雜訊性能

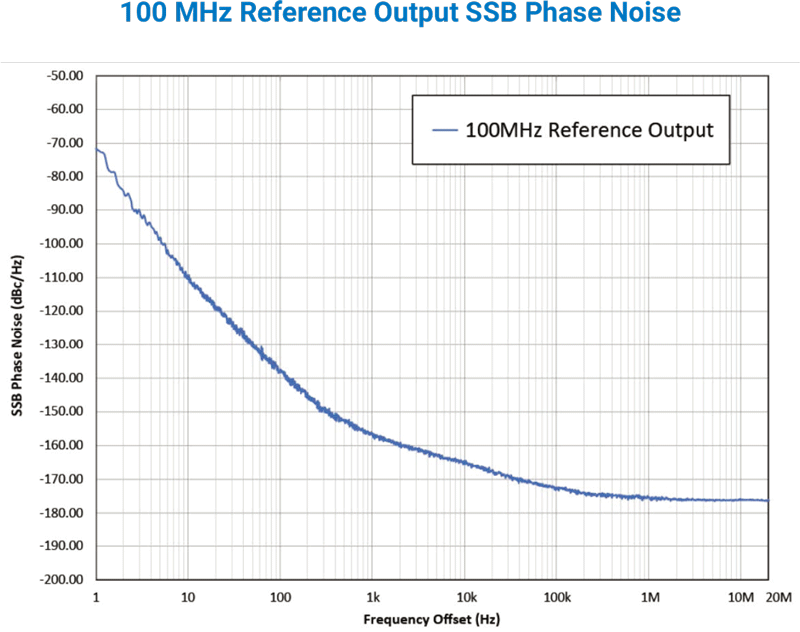

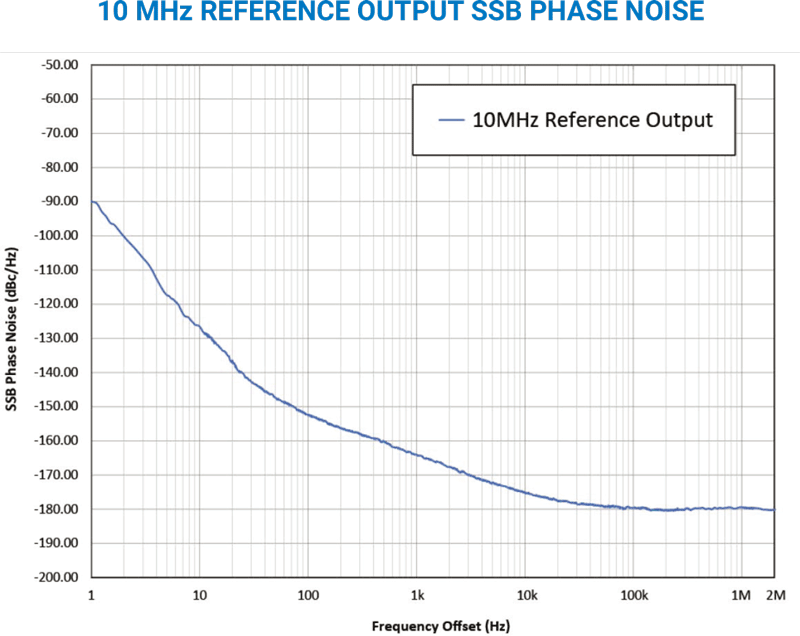

參考相位雜訊性能

HS9000 系列射頻訊號產生器配備固定的 10 MHz 和 100 MHz 參考輸出,這些參考訊號直接來自內部高穩定度參考標準 (100 MHz OCXO,恆溫晶體振盪器),確保長期頻率穩定性與低相位雜訊性能,滿足高精度應用需求。

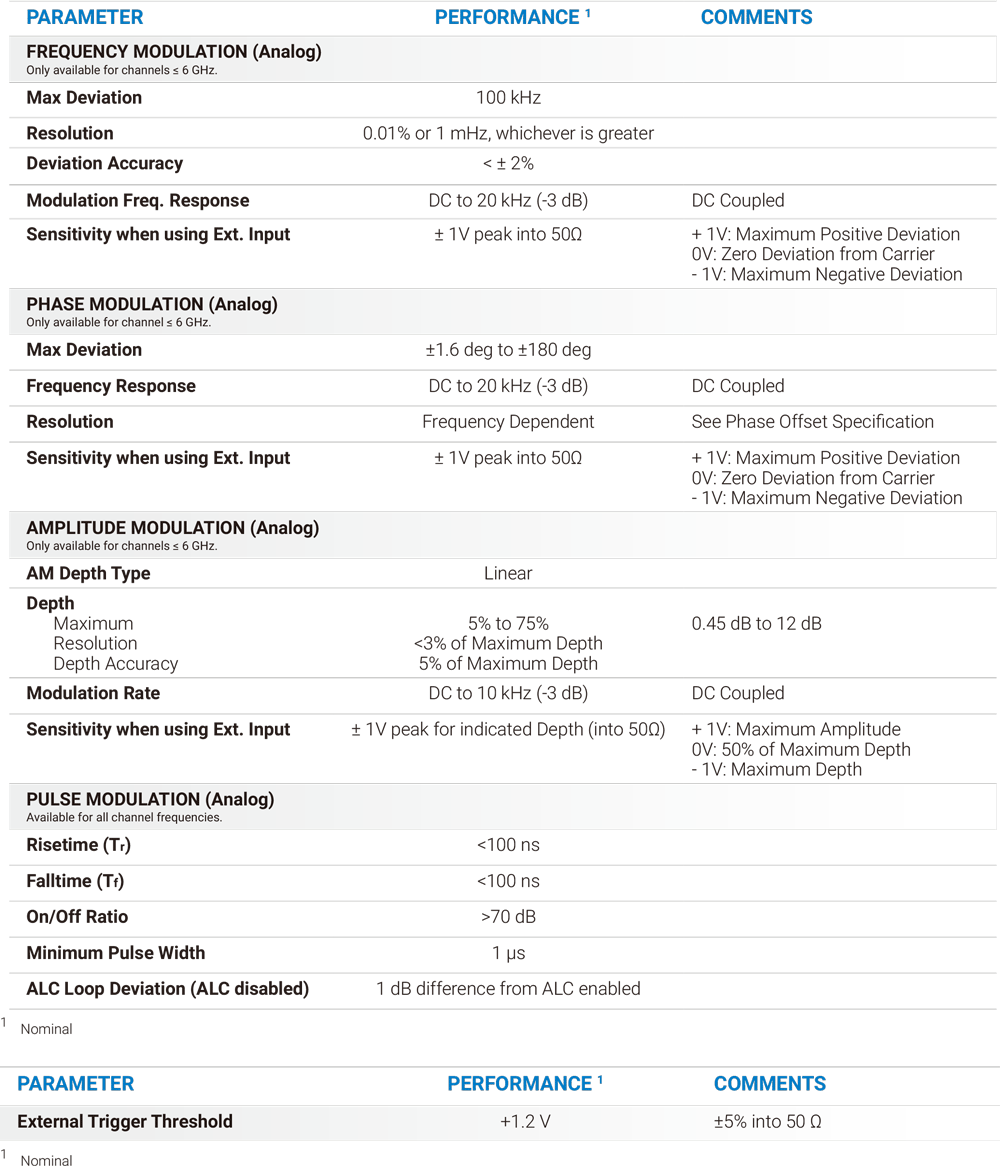

電氣規格 - 調變

外部訊號調變功能僅適用於配備 OPT-EXTMOD 選項的設備,安裝 OPT-EXTMOD 的裝置會額外配備專屬的調變輸入埠,讓使用者能夠透過外部訊號源對特定通道進行調變,提供更多彈性,適用於各種自訂應用需求。

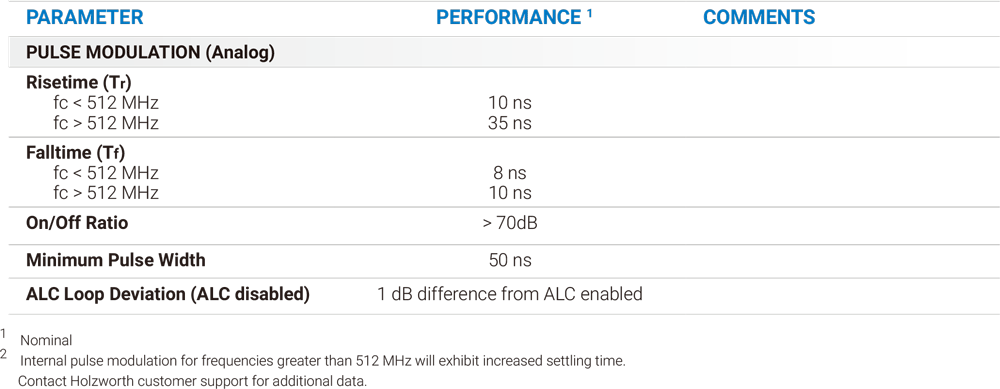

調變性能(自脈衝模式)

此功能僅適用於頻率 ≤ 6 GHz 的通道。
HSM 系列射頻訊號產生器支援 自脈衝調變模式,該模式可在不需要外部激勵訊號 (stimulus signal) 的情況下,自行產生脈衝調變訊號,使操作更簡單,適用於對內部調變能力有需求的應用場景。

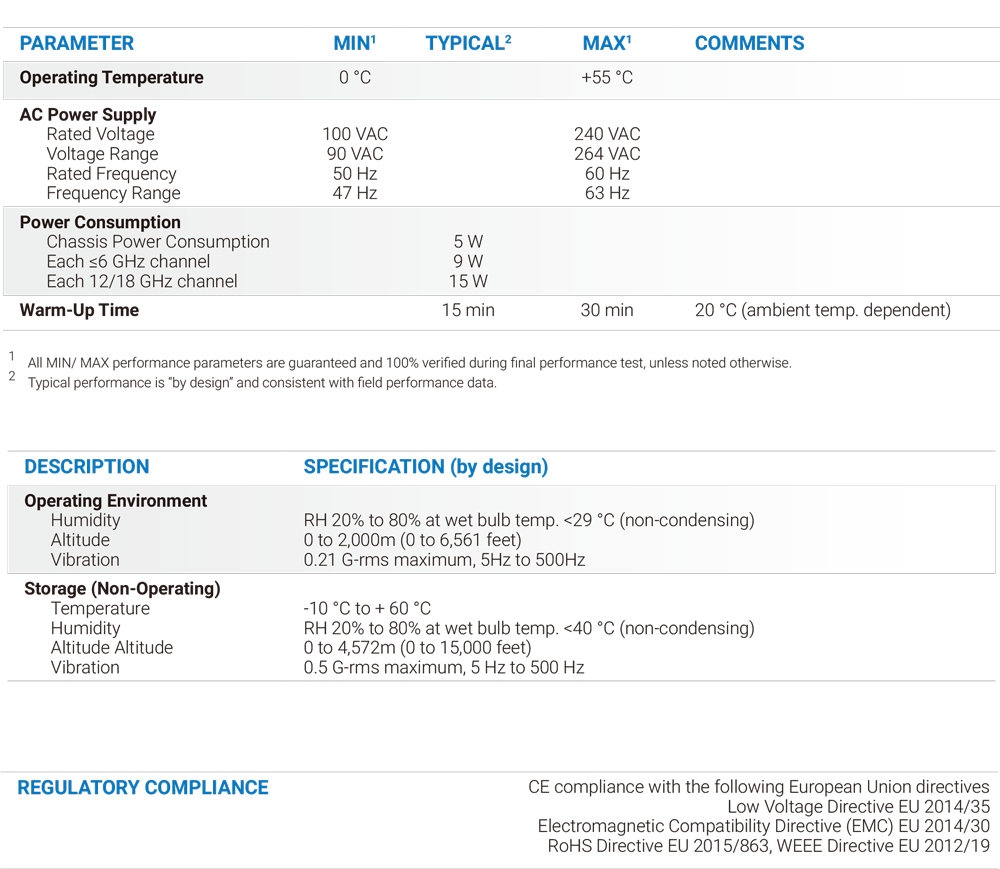

環境規格

本模組僅適用於室內使用。
環境規格是根據元件的臨界值、熱驗證測試與電流測試所制定;然而,量產設備的實際性能並未經過完整的溫度範圍測試驗證,因此在極端溫度環境下的表現可能有所變化。





選配規格

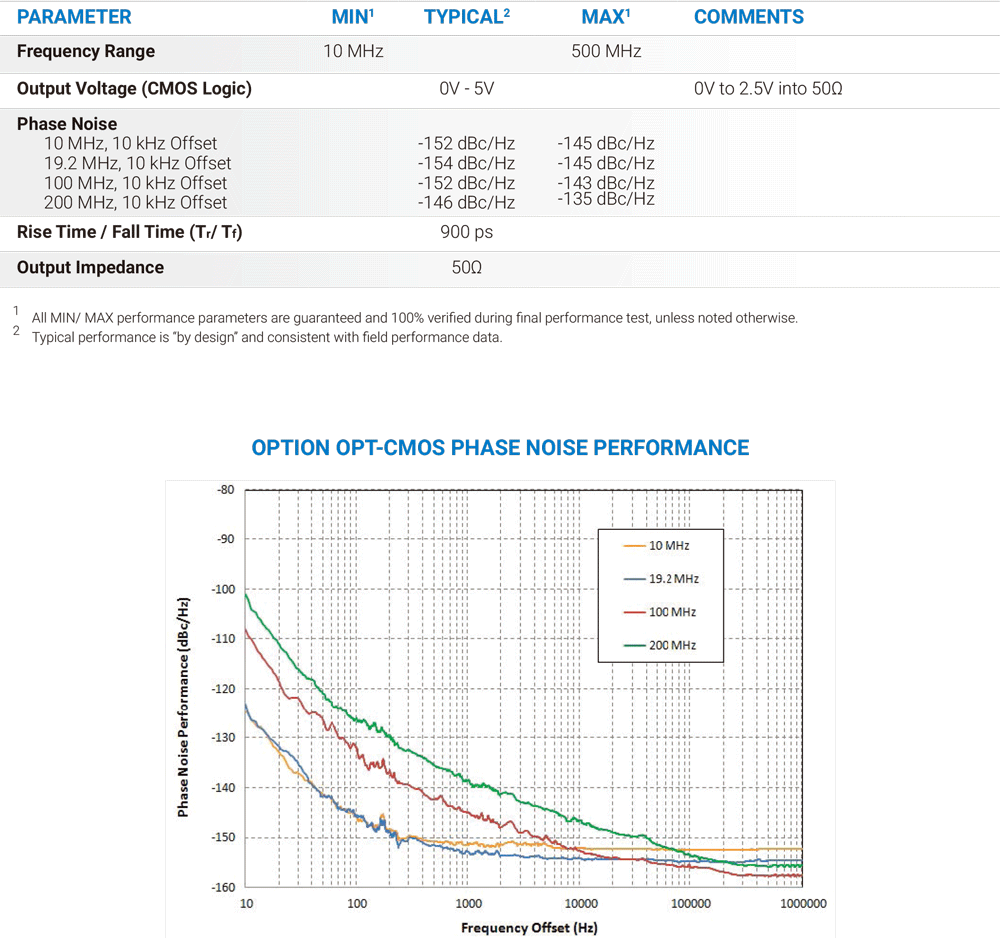

OPT-CMOS 選項可在多通道系統內新增額外的通道,並提供 CMOS (互補式金屬氧化物半導體) 邏輯輸出訊號,適用於需要方波觸發時脈訊號的應用,如同步時序控制、數位邏輯電路驅動、及高精度計時系統。

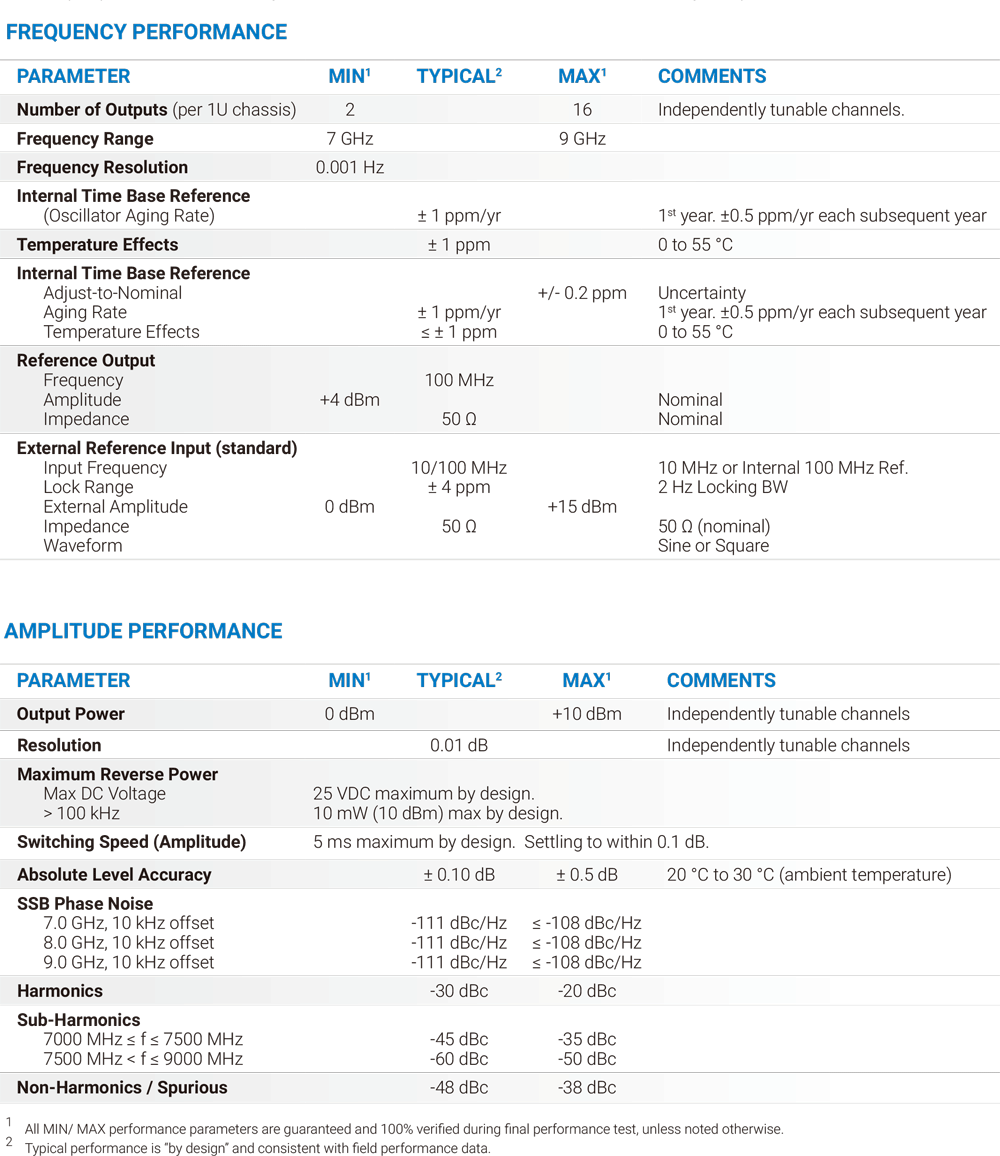

HS9000B 系列 OPT-0709-n 規格

HS9000B 系列選項 OPT-0709-n 具備優異的電氣性能,專為量子計算應用設計,提供更高的通道密度,以適應特定應用的窄頻範圍需求;其高精度頻率控制與穩定的相位同步能力,使其成為量子運算、精密測試及先進通訊技術等高端應用的理想選擇。

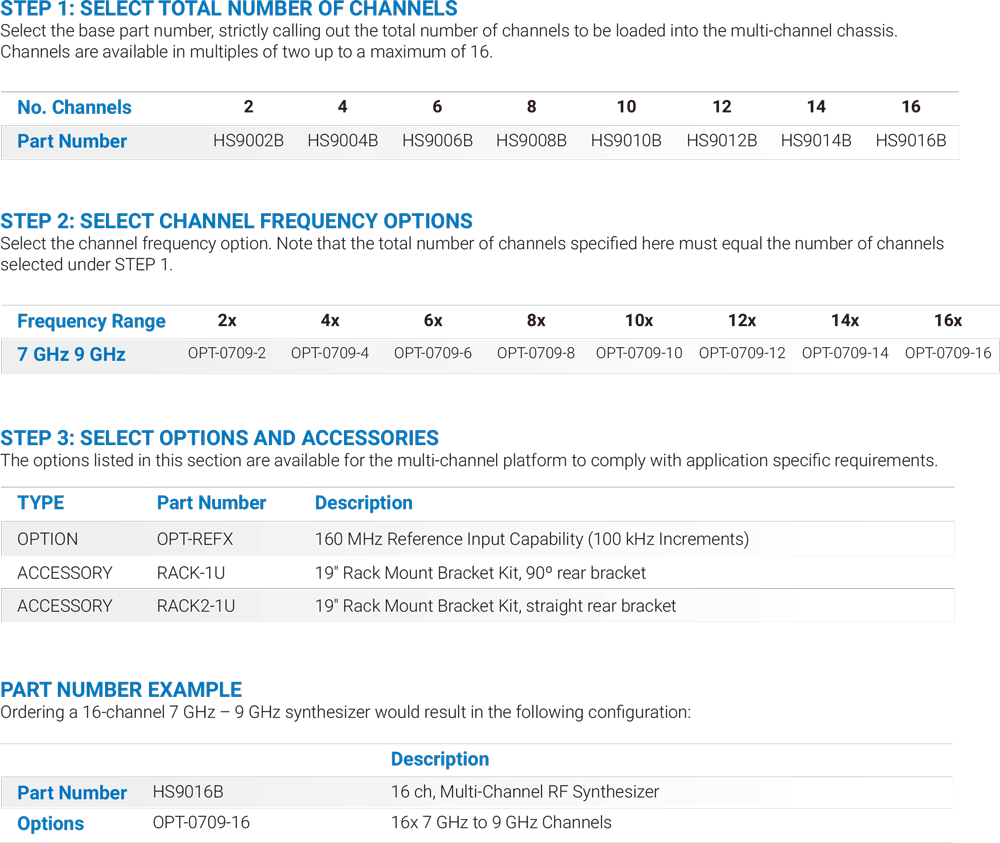

HS9000B 系列 OPT-0709-n 配置指南

HS9000 系列射頻訊號產生器平台允許使用者根據應用需求進行定義。請依照以下三個簡單步驟,確定所需的零件號碼及選配項目。





資源

HS9000 Series 規格書下載 >
