HA7063A 50GHz 降頻轉換器

即時交叉關聯運算與全頻寬資料擷取

焦點特色

HA7063A 50GHz 降頻轉換器專為浩茲沃 (Holzworth) HA7062C 和 HA7062D 相位雜訊分析儀設計，為高頻應用提供精確的降頻處理能力。其獨特的設計提供以下優勢：

擴充量測範圍至 50GHz，支援更高頻率的相位雜訊測試
內建 Holzworth HSX 系列超低雜訊合成器，確保優異的訊號品質
支援獨立 AM/PM 量測，提升測試精度與準確性
可重新配置的前端架構，滿足不同測試需求
提供真實底層雜訊量測，不同於傳統可靠度係數估算方式
1U 完全屏蔽無風扇機箱，降低接地回路干擾 (Ground Loop Noise) 與微震動雜訊 (Microphonic Noise)，提高重現性
相容 HA7062C/D 相位雜訊分析儀，透過 RF 連接與 RS-232 介面實現無縫整合

HA7062D 產品概述

HA7063A 50GHz 降頻轉換器專為 HA7062C 和 HA7062D 即時相位雜訊分析儀設計，能將它們的頻率範圍擴充至 50GHz，使其能夠測試更高頻率的訊號。

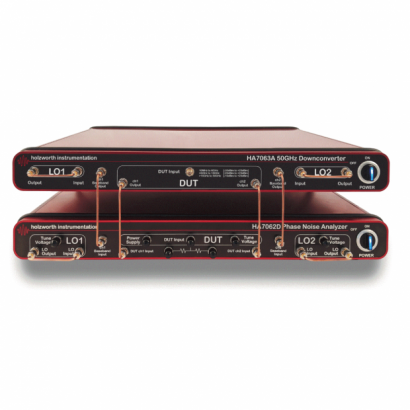

此裝置採用 2U 高度、1U 寬度的機箱設計，占用空間小但效能強大，並可與 HA7062C 或 HA7062D 直接整合，形成一個完整的相位雜訊測試系統，HA7063A 透過前面板的 RF 連接線與後面板的 RS-232 介面與分析儀相連，無需額外的獨立控制，確保操作簡單且設定快速。

使用者只需透過乙太網路、USB 或 GPIB 介面進行連接，即可透過單一系統介面操作整個測試設備，無需額外調整，讓測試流程更加流暢與高效。

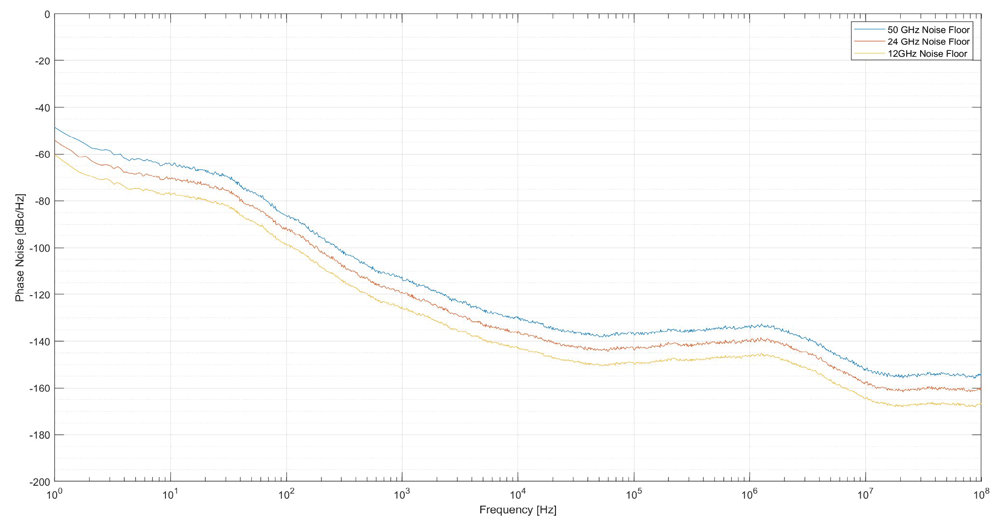

量測底層雜訊

浩茲沃 (Holzworth) 的相位雜訊分析解決方案具備獨特功能，能夠 直接量測 每台相位雜訊分析儀的 真實底層雜訊，而非僅依賴 可靠度係數 (Confidence Factor) 進行估算；傳統方法透過數學模型來推算底層雜訊，然而這種近似值 容易被誤解為實際的底層雜訊，可能影響測試結果的準確性。

為確保量測的高準確度，HA7062C 和 HA7062D 即時相位雜訊分析儀 特別設計 允許 直接存取相位偵測器 (混頻器, Mixer)，進行真實底層雜訊的量測，避免僅依賴資料推估；HA7063A 也支援此功能，並可作為 出廠時的可選配置，讓使用者能夠根據需求獲得更準確的測試結果。

無與倫比的模擬性能

HA7063A 採用了 浩茲沃 (Holzworth) HSX 系列超低雜訊合成器，可將輸入訊號降頻至適合相位雜訊分析儀測試的頻率範圍，確保測試結果的準確性。

HA7062C/D 內建 雙 FFT 引擎，可進行 即時相位雜訊分析，但真正影響測試精度的關鍵，在於其 超低雜訊的類比前端設計；分析儀內部配備兩組 浩茲沃 (Holzworth) HSX 系列 RF 合成器，作為其本地振盪源 (LO)，提供 極快且低雜訊的量測能力，進一步提升系統效能。

此外，測試系統還提供 2 組 6GHz 合成器與 2 組 24GHz 合成器，讓使用者能夠靈活運用於各種一般用途測試，滿足不同測試需求。

高重現性量測

浩茲沃 (Holzworth) 的 完全屏蔽無風扇 1U 機箱設計，能有效消除 接地回路干擾 (Ground Loop Noise) 與微振動雜訊 (Microphonic Noise)，確保測試結果的穩定性與重現性，不受外部干擾影響；為了展現產品的卓越性能，浩茲沃 (Holzworth) 鼓勵使用者與競爭產品進行頭對頭測試，並提供評測裝置，讓使用者親自驗證其測試精度與可靠性。

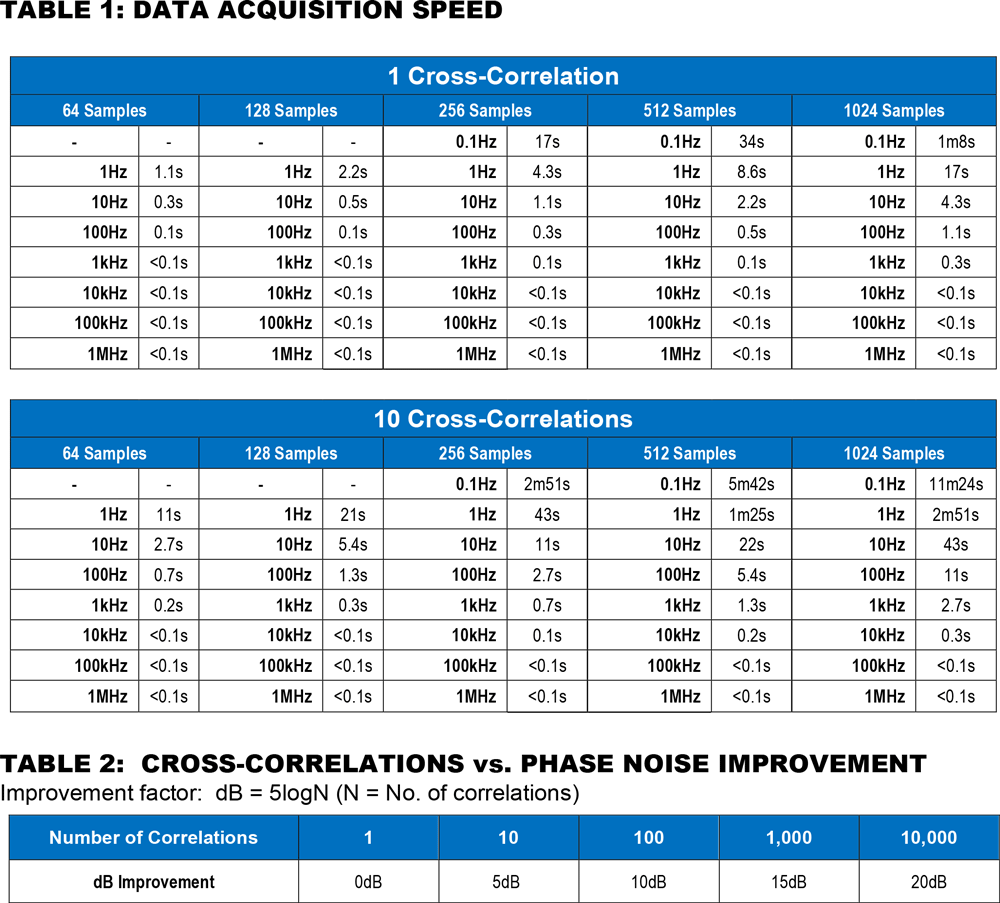

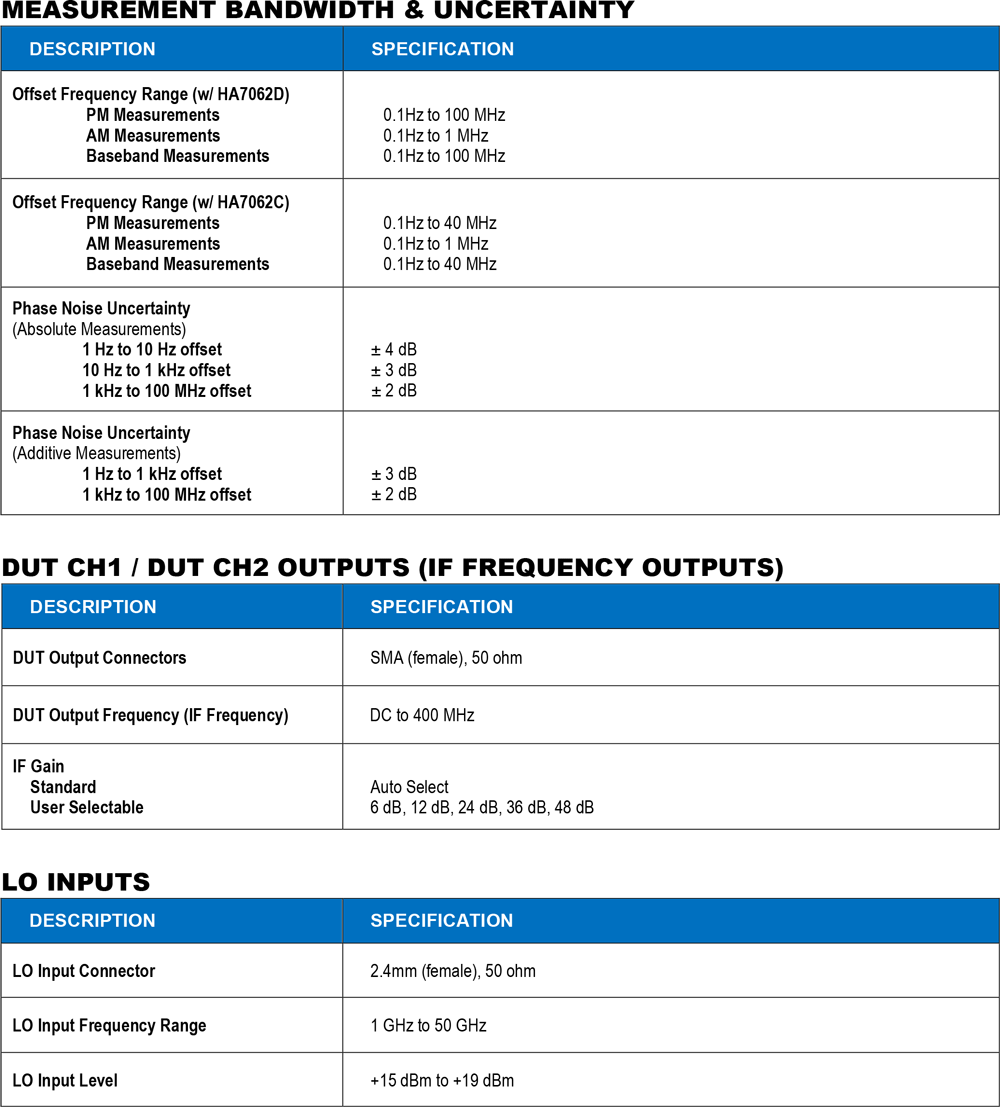

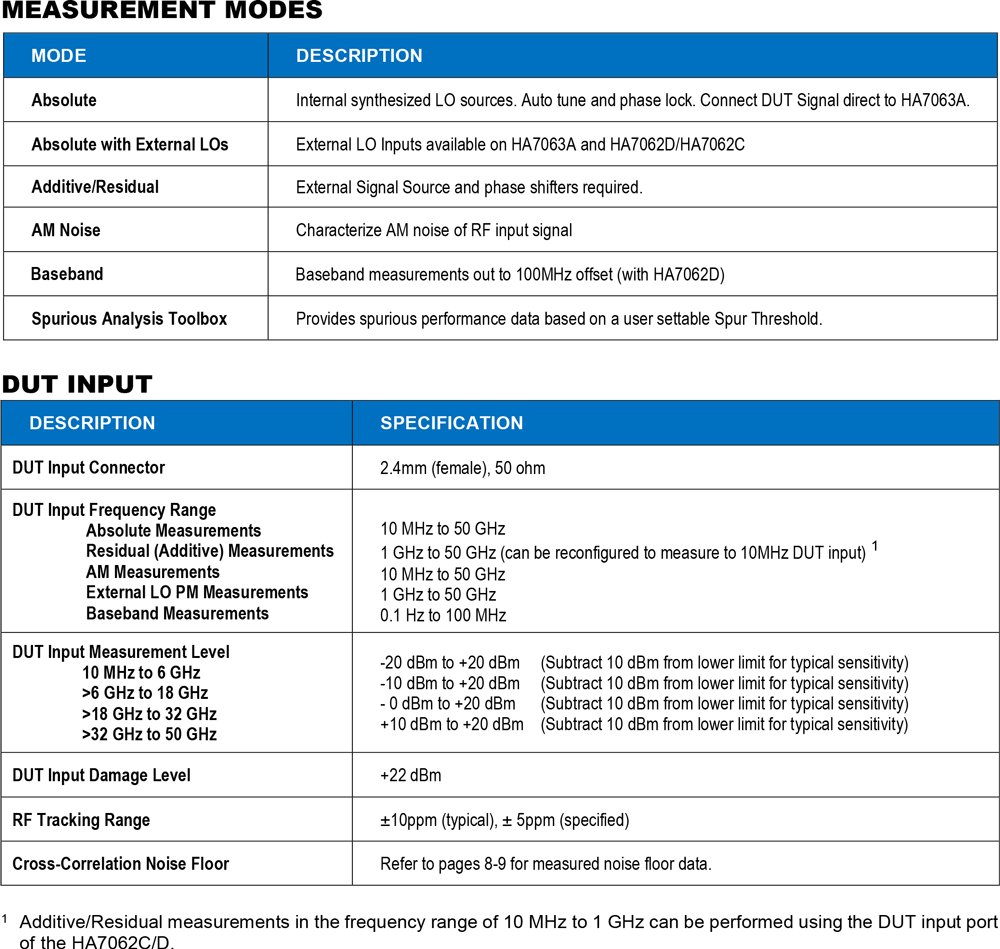

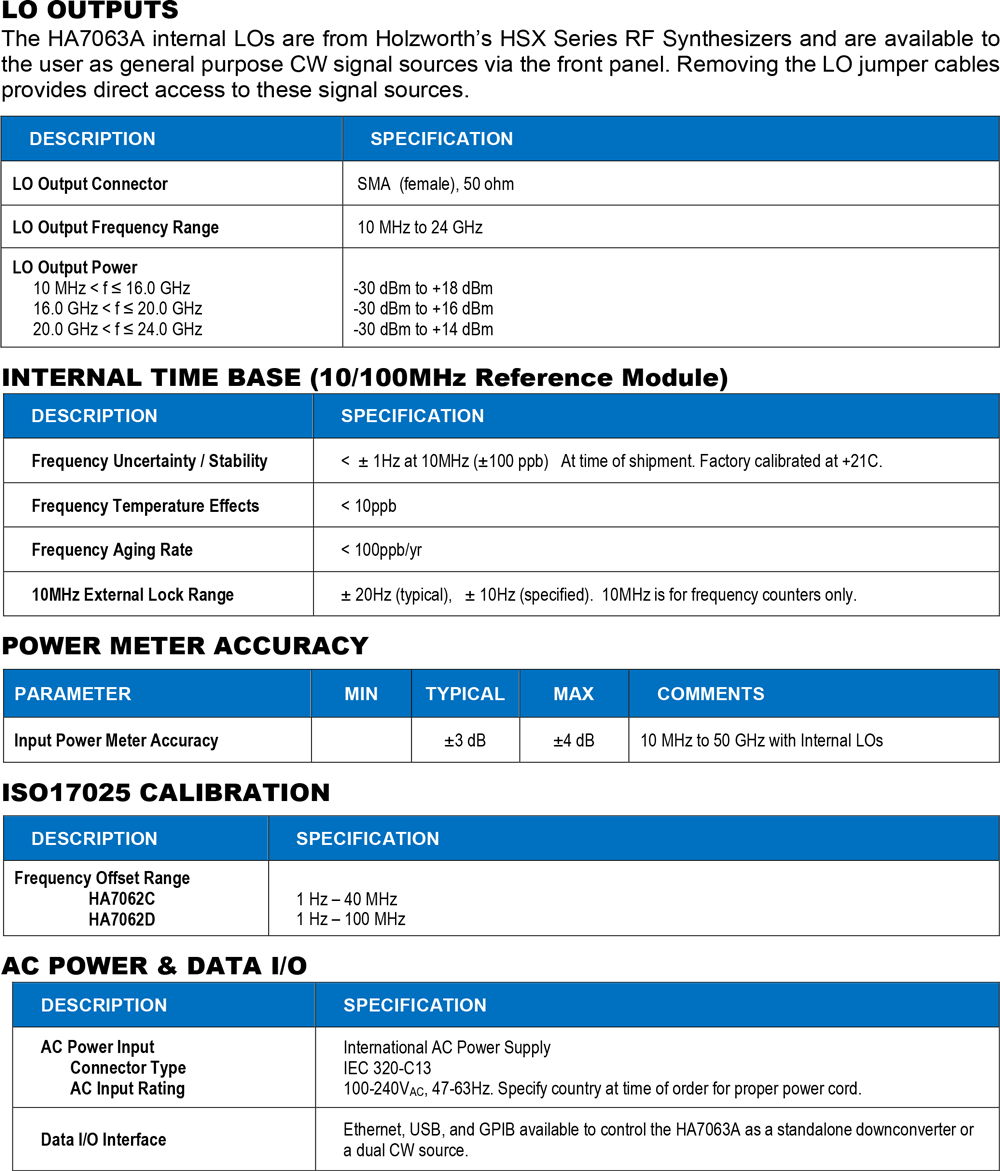

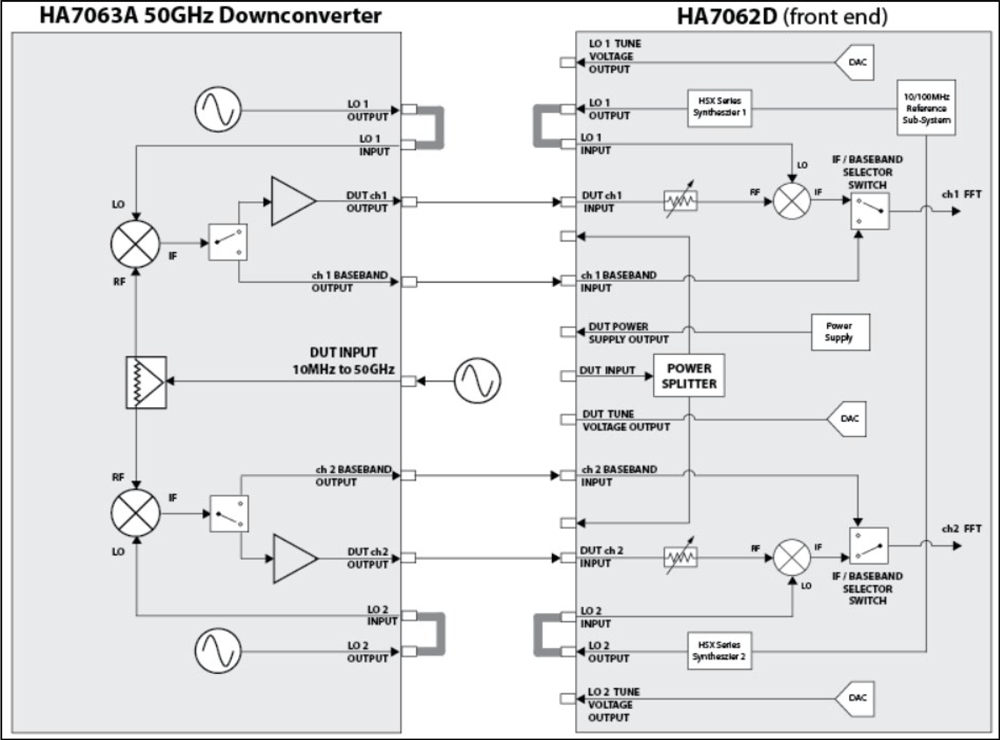

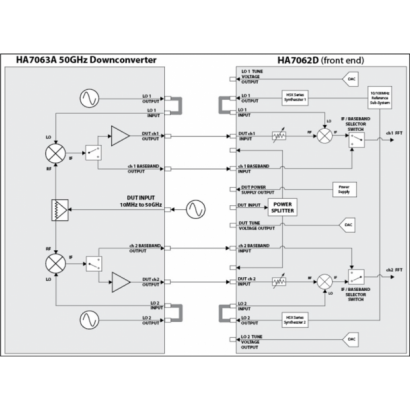

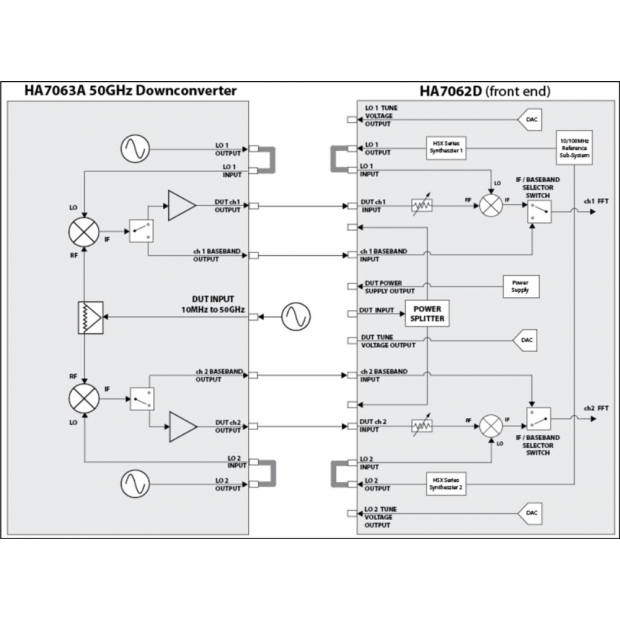

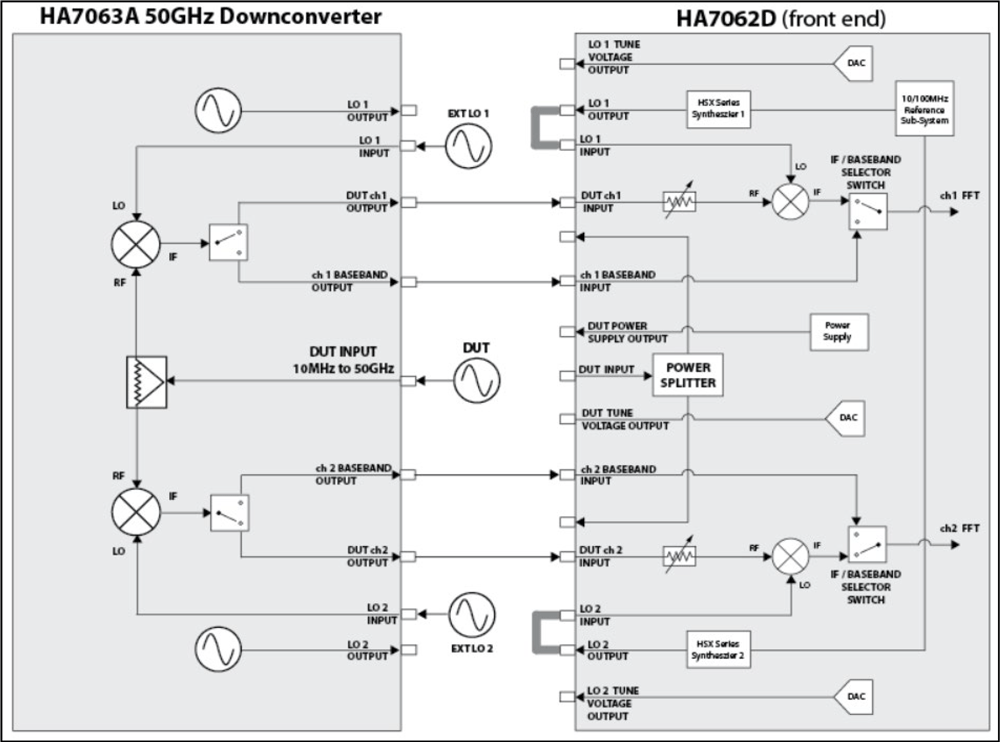

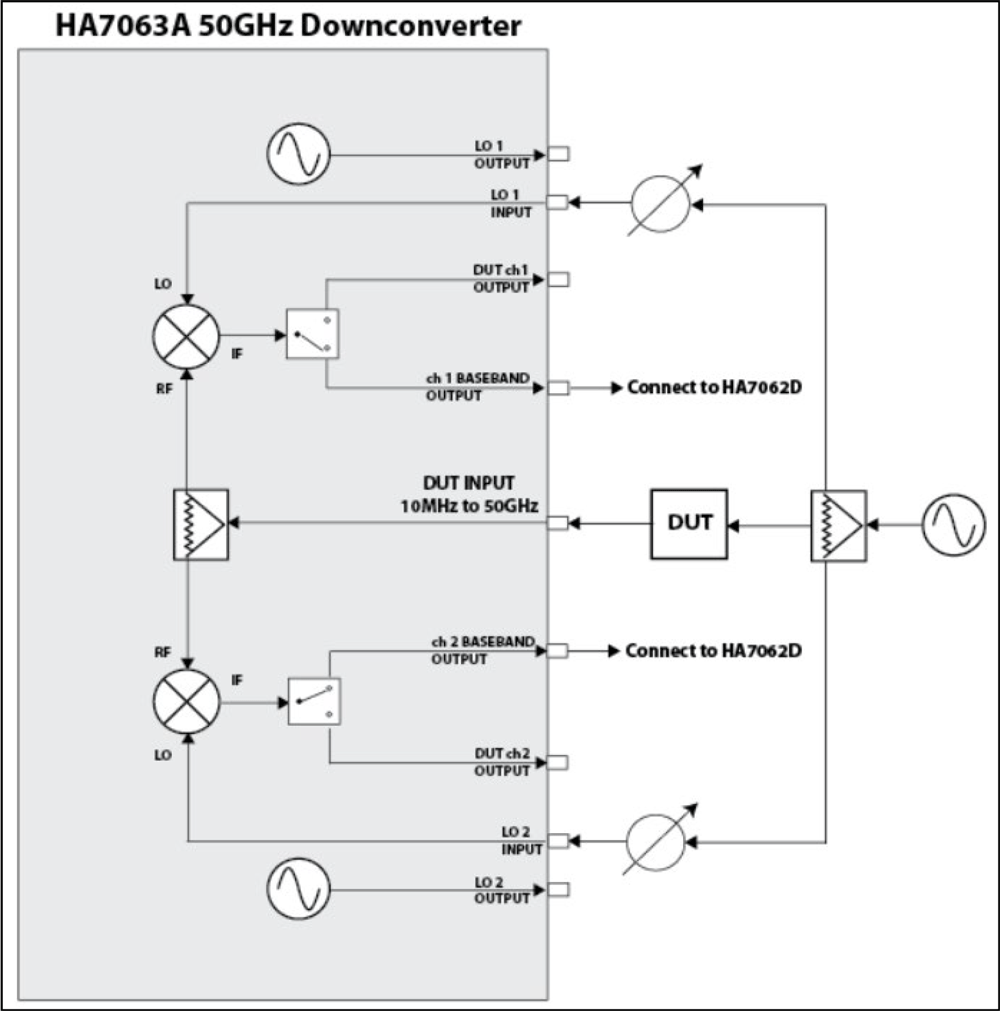

架構圖

HA7063A 是 浩茲沃 (Holzworth) 十餘年產品開發與客戶回饋的成果，不僅在 準確性、可靠性與測試速度 上表現卓越，更具備 可重新配置的前端設計，讓使用者能依據 不同測試需求進行客製化調整，提高系統靈活度與適用性。

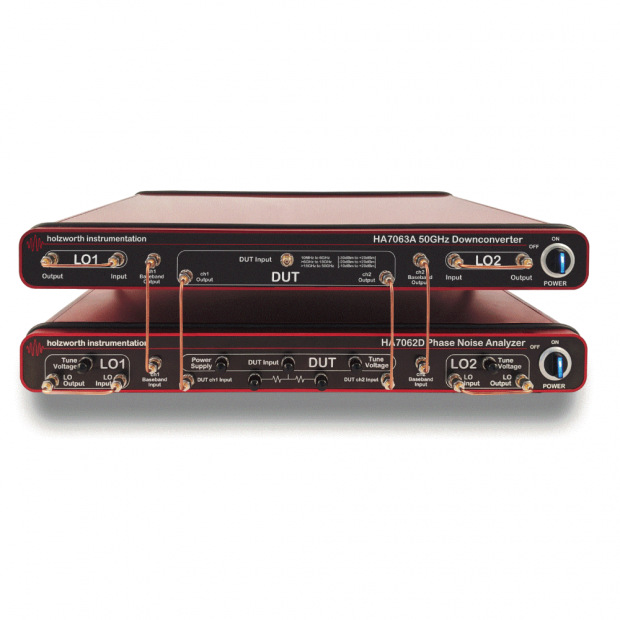

HA7063A 可與 HA7062C 或 HA7062D 即時相位雜訊分析儀無縫整合，確保最佳測試效能；設備連接方式簡單，前面板透過特定 RF 跳線電纜連接，後面板則使用 I/O 跳線電纜，一旦正確連接，兩台設備即整合為 單一測試系統，並可透過 單一應用 GUI 介面進行操作，無需額外設定，大幅提升使用便利性與測試效率。

使用 HA7063A 整合套件 時，使用者將獲得 桌上型支架安裝套件 或 通訊機架安裝套件，以確保設備能夠 穩固安裝，並提升 操作便利性與系統整合的靈活性，滿足不同環境的安裝需求。

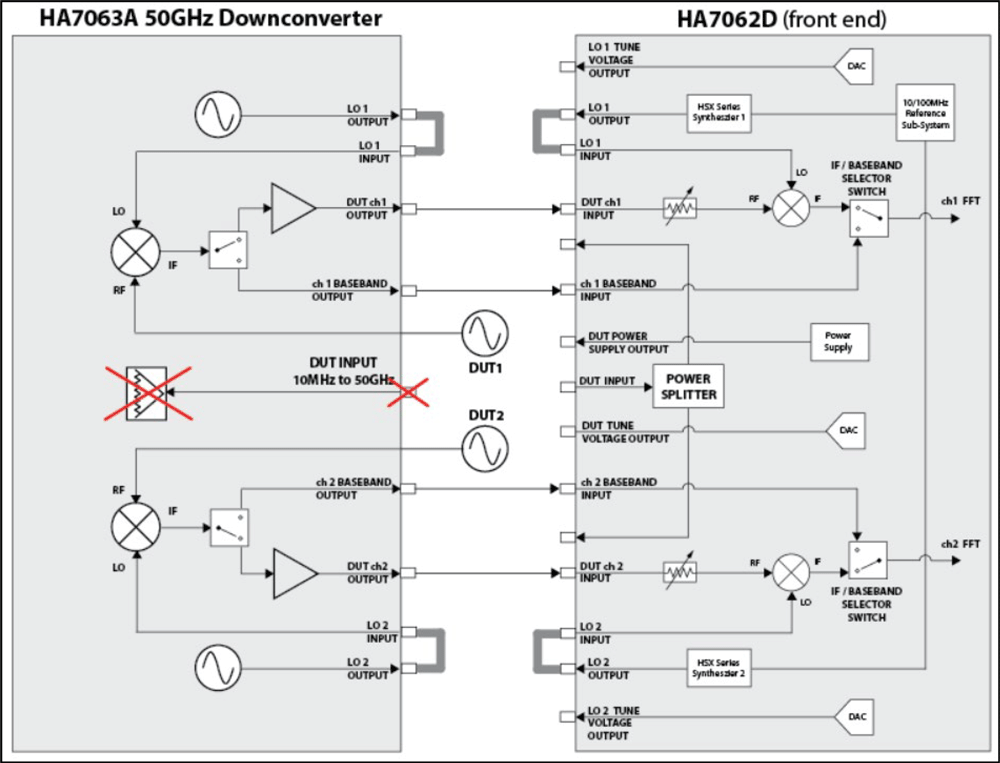

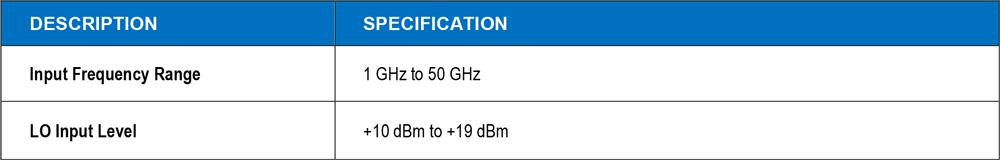

底層雜訊量測 – 設定

浩茲沃 (Holzworth) 以及部分其他品牌的相位雜訊分析儀提供 交叉關聯可靠度係數 (Cross Correlation Confidence Factor)，此係數是基於被測設備 (DUT) 所獲得的資料來 估算底層雜訊；然而，該可靠度係數並不代表儀器的實際底層雜訊，容易被誤解為真實測量值，可能影響測試結果的判讀。

HA7062C 和 HA7062D 測試系統 採用特殊設計，允許 直接存取相位偵測器，確保在 任意頻率點 皆能量測 真實底層雜訊，而非僅透過估算方式得出結果；HA7063A 亦具備此功能，並可作為 出廠選配功能，讓使用者根據需求獲取更精確的測試資料。

在進行 底層雜訊量測 時，系統會 繞過內部功率分配器，讓使用者能直接存取 各頻道的相位偵測器，並對 兩個非相干頻率源 進行測試，以確保測試結果的準確性與可信度。
