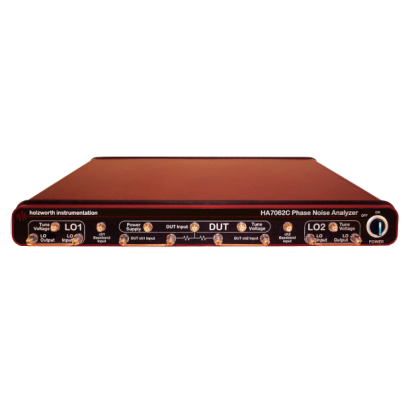

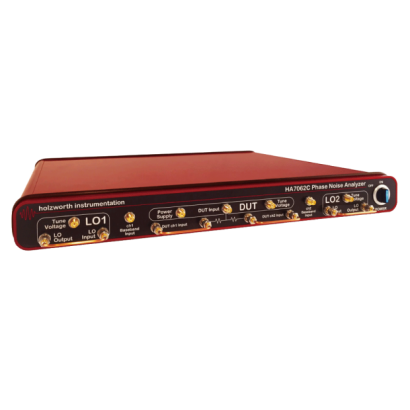

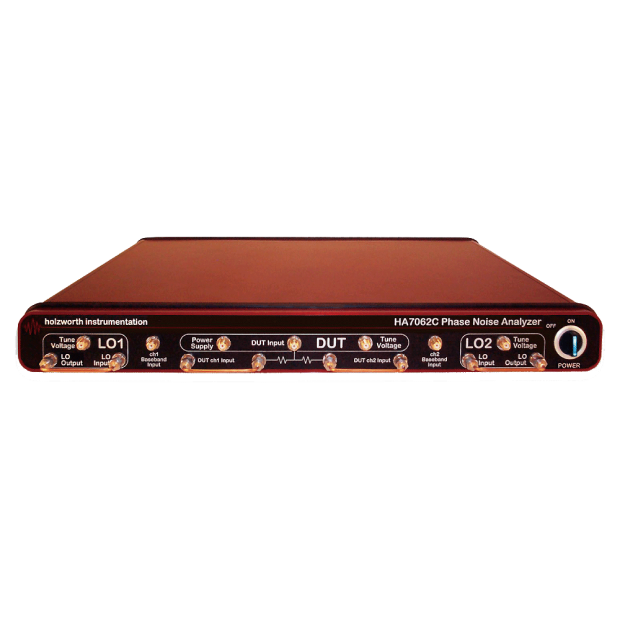

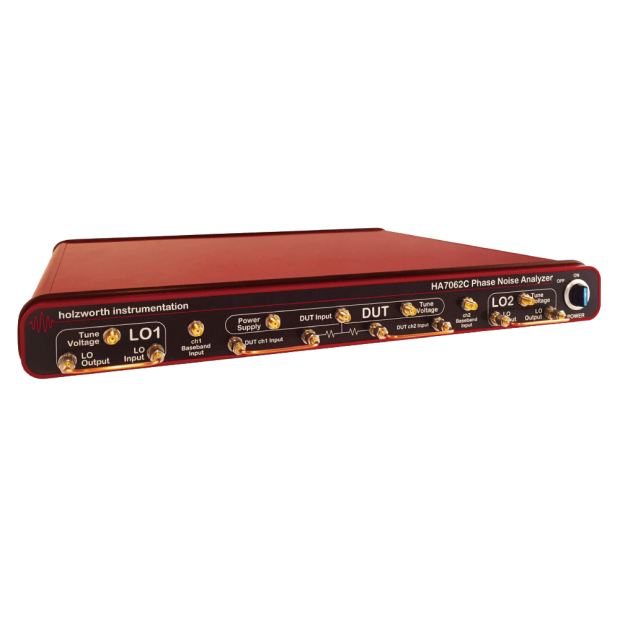

HA7062C 即時相位雜訊分析儀 (6GHz)

HA7062C 即時相位雜訊分析儀 (6GHz)

浩茲沃 (Holzworth) HA7062C 即時相位雜訊分析儀,10MHz 至 6GHz 頻率範圍,支援 PM / AM / 基頻 / 抖動量測,雙 FFT 引擎提供超低雜訊量測,適用於 ATE 製造與精密研發環境。
  • HA7062C.png
  • HA7062C-1.png
  • Figure-3-10MHz-Noise-Floor-Measurements.png
  • Figure-4-100MHz-Noise-Floor-Measurements.png
  • Figure-5-1GHz-Noise-Floor-Measurements.png
  • Figure-6-3GHz-Noise-Floor-Measurements.png
詳細介紹

HA7062C 相位雜訊分析儀(6GHz)

即時交叉關聯運算與全頻寬資料擷取



焦點特色

  • 頻率範圍:10MHz 至 6GHz
  • 頻寬範圍:0.1Hz 至 40MHz
  • 即時資料擷取
  • 多功能可重構前端
  • 支援相位調變(PM)、振幅調變(AM)、基頻(Baseband)、雜散(Spurious)、抖動(Jitter)分析
  • 獨立 AM/PM 量測,提供更精確的結果
  • 自動化殘餘雜訊量測,提升測試效率
  • 可量測超低相位底層雜訊(Phase Noise Floors,確保卓越性能
  • 3 年原廠保固,品質有保障



HA7062C 產品概述

HA7062C 即時相位雜訊分析儀延續 浩茲沃 (Holzworth) 長期領先業界的技術,具備高精確度、高可靠性、自動化及靈活性;即時量測引擎涵蓋完整測試頻寬,提供極速量測效能,大幅縮短產品開發時間,並最佳化 ATE(自動化測試設備)製造效率





可量測的底層雜訊

市場上的相位雜訊分析儀通常提供量測可靠度指標(Confidence Factor,作為測試結果的統計置信度,但這並不代表儀器的實際底層雜訊(Noise Floor;許多使用者誤以為較高的信心係數就代表更低的底層雜訊,然而,這僅是基於統計估算,而非實際量測結果。

相較之下,浩茲沃 (Holzworth) HA7062C 採用獨特架構,允許直接存取測試核心,真正量測分析儀的最低可測雜訊,而非僅依賴推算值,確保更精確且可重現的測試結果。


卓越的類比性能

HA7062C 以高效能、即時雙 FFT 引擎為核心,但真正決定測試效能的關鍵在於類比前端設計,該類比前端內建 浩茲沃 (Holzworth) HSX 系列 RF 合成器(RF Synthesizers 作為內部本地振盪器(LO),不僅與即時 FFT 核心緊密協作,提供業界領先的相位雜訊量測能力,更可作為高穩定度 CW(連續波)訊號源,直接輸出至前面板的 LO 輸出端,以滿足更廣泛的測試需求。


可重複的測試資料

浩茲沃 (Holzworth) 採用全屏蔽無風扇 1U 機箱,有效消除地迴路(Ground Loops)與微音效應(Microphonics),確保測試資料的穩定性與重現性。浩茲沃 (Holzworth) 鼓勵使用者與其他品牌儀器進行實測對比,親自驗證其優越性能。

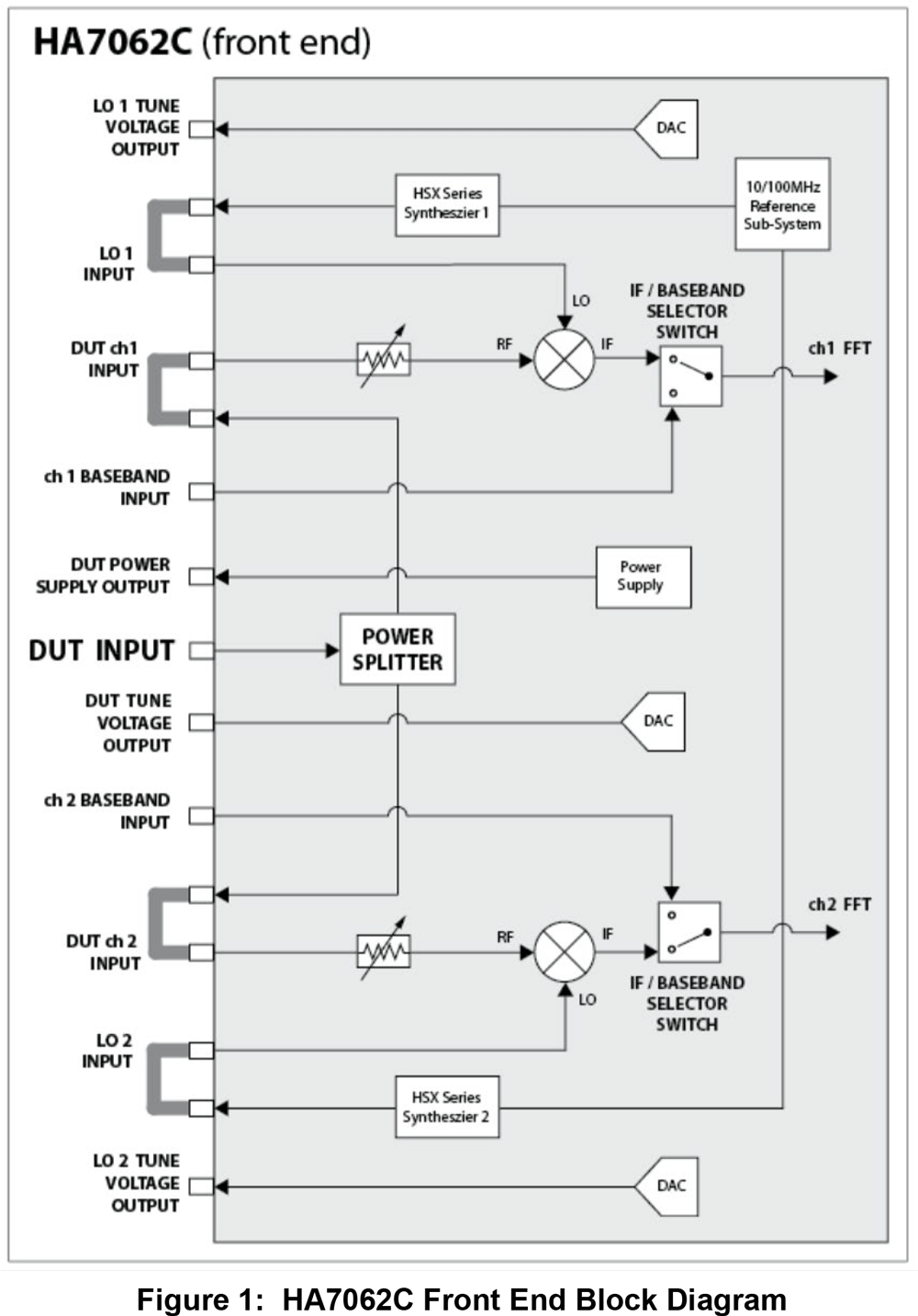

架構圖

HA7062C 是 浩茲沃 (Holzworth) 超過 10 年技術積累的成果,融合使用者反饋與自身製造經驗,最終不僅提升了準確性、可靠性與量測速度,更透過可重構前端(Reconfigurable Front End)讓使用者能夠靈活配置測試需求

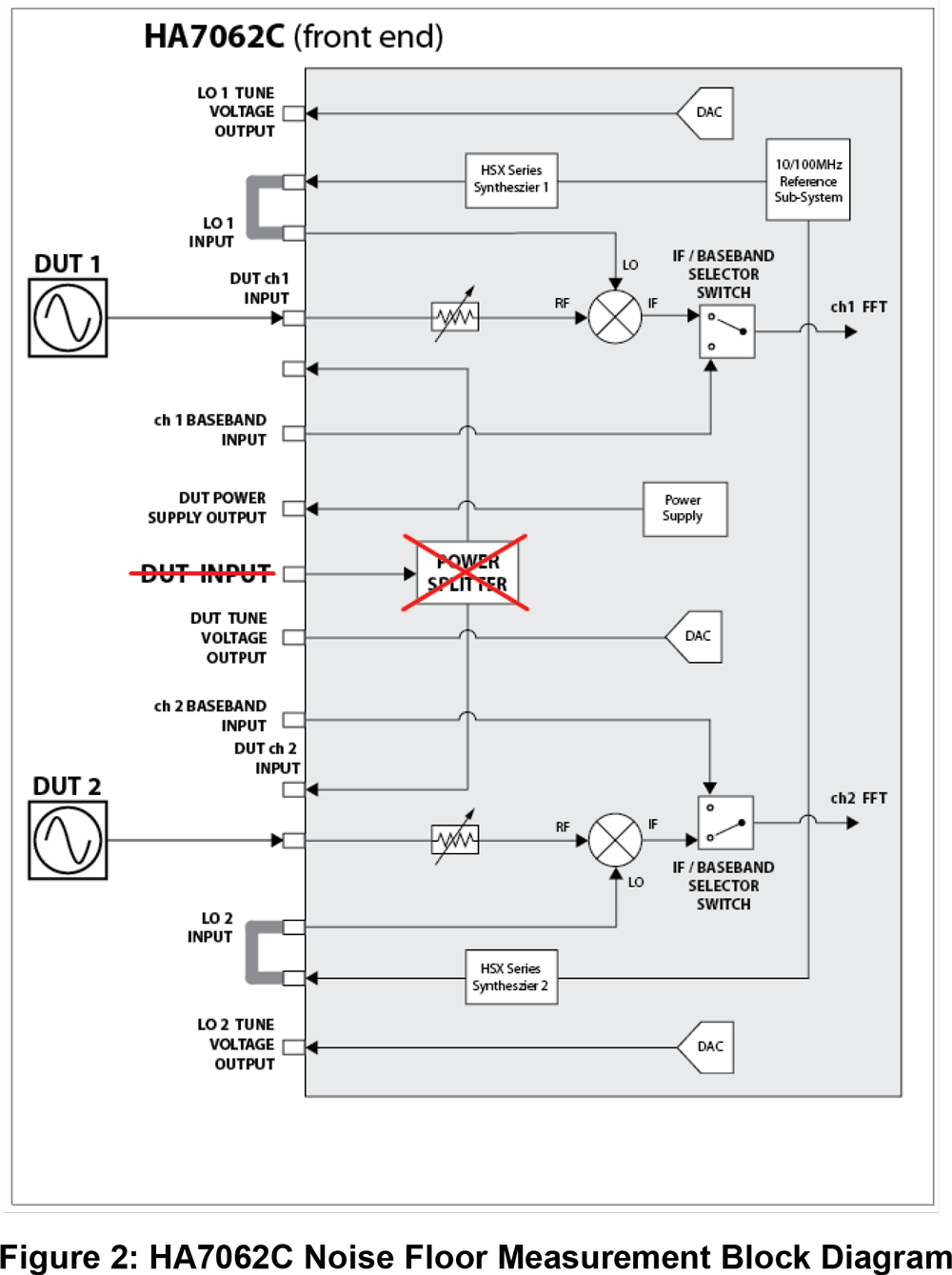

底層雜訊量測設定

HA7062C 的獨特架構允許使用者直接存取內部關鍵模組,以量測任意頻率下的儀器底層雜訊,並可依據 最小頻率偏移交叉關聯次數(Correlations 進行深入分析。

市場上其他相位雜訊分析儀雖提供 交叉關聯可靠度係數(Cross-Correlation Confidence Factor,但此係數僅是基於當前資料的統計估算值,並非儀器的實際底層雜訊,因此可能導致誤解。


底層雜訊量測方法

  1. 繞過內部功率分配器,直接存取各通道的相位檢測器(Phase Detector,Mixer
  2. 使用兩個互不相關的頻率源,在目標頻率下進行測試。
  3. 參考下圖 以進一步瞭解詳細的測試設定。






底層雜訊資料

HA7062C 在 五個不同頻率(10MHz、100MHz、1GHz、3GHz、6GHz 下的底層雜訊量測結果

  • 每組圖表包含 1x、10x、100x 交叉關聯量測資料,顯示單一儀器的實測底層雜訊
  • 不同設備之間可能存在測試結果的差異,因此能夠量測真實底層雜訊至關重要。
  • 若需進一步提升底層雜訊量測精度,可透過增加交叉關聯次數



量測條件

  1. 最小頻率偏移:1Hz
  2. 資料解析度:256 點 / 十倍頻程(Points Per Decade)

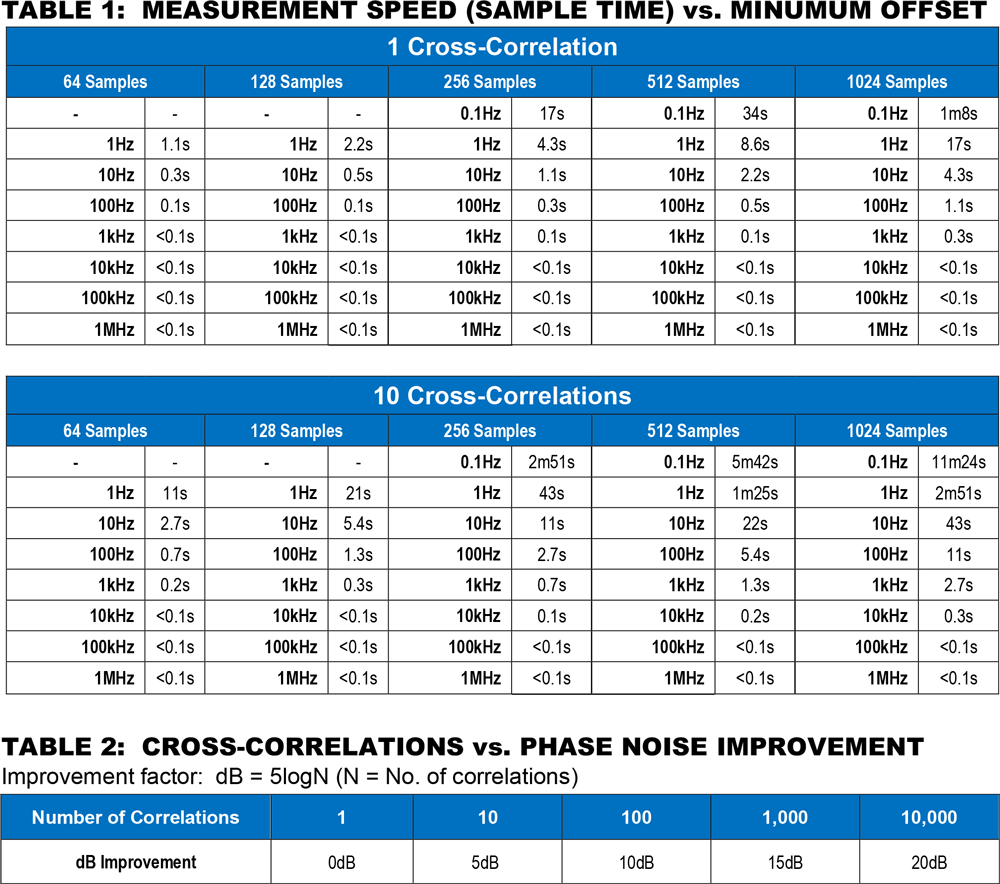

資料擷取時間

  1. **1 次交叉關聯(1x):**4.3 秒
  2. **10 次交叉關聯(10x):**43 秒
  3. **100 次交叉關聯(100x):**7 分 9 秒



備註:提高 最小頻率偏移 或降低 資料解析度 可提升量測速度。

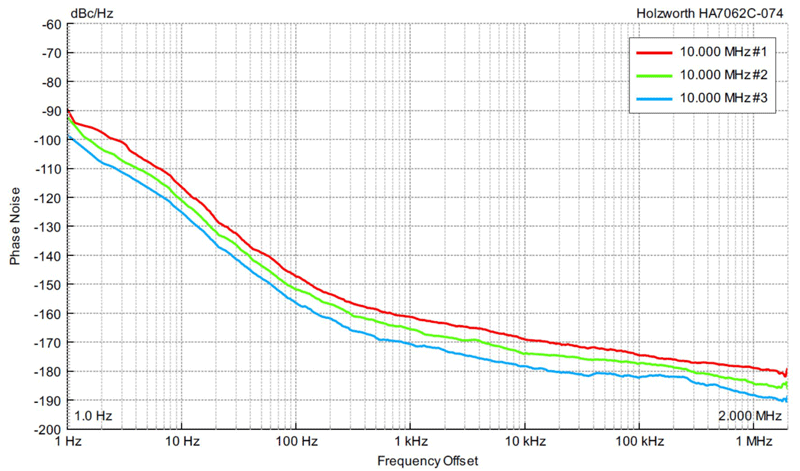

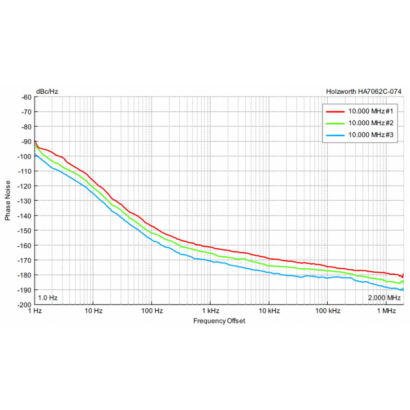

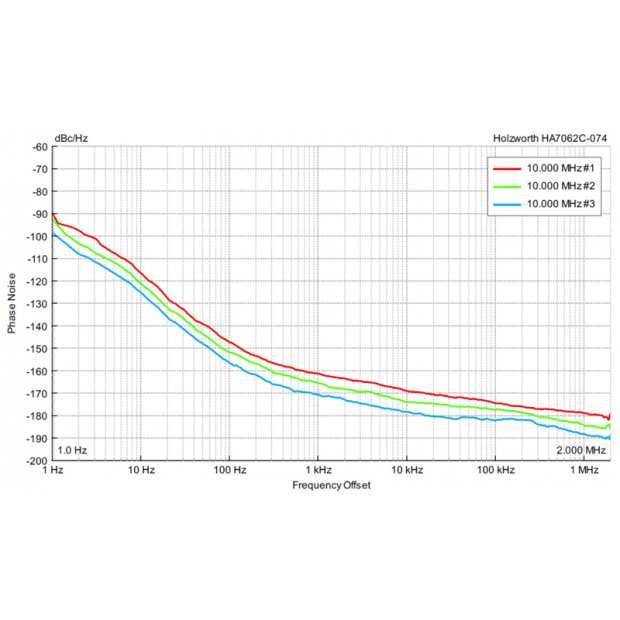

圖示:10MHz 底層雜訊量測

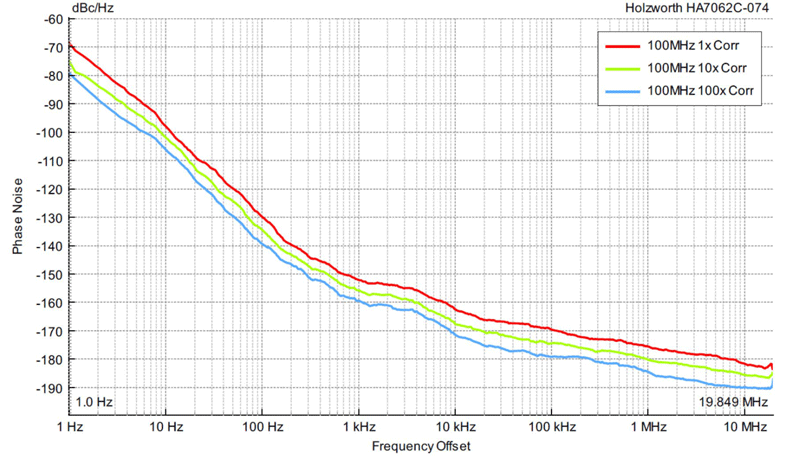

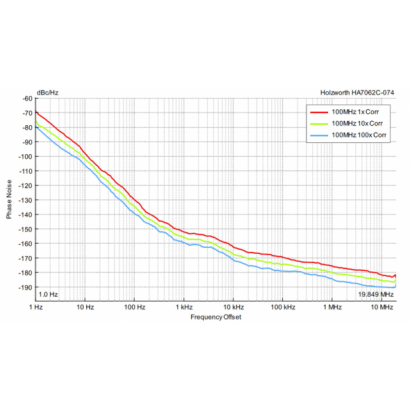

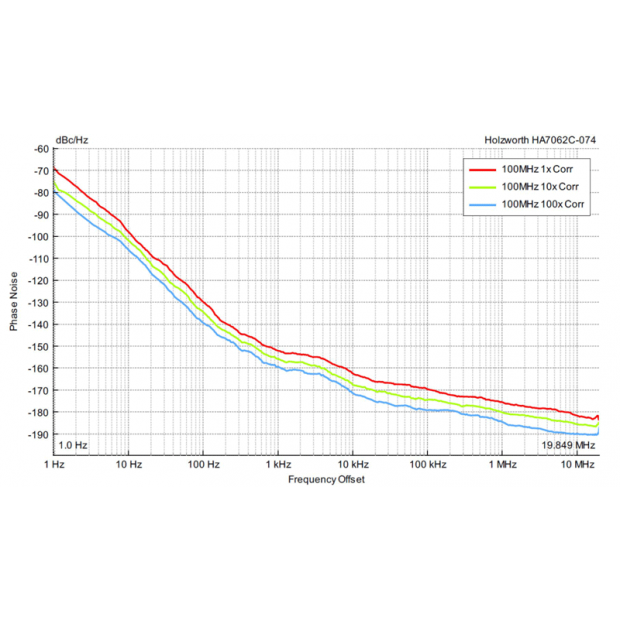

圖示:100MHz 底層雜訊量測

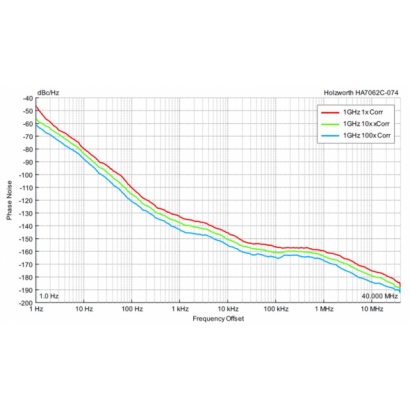

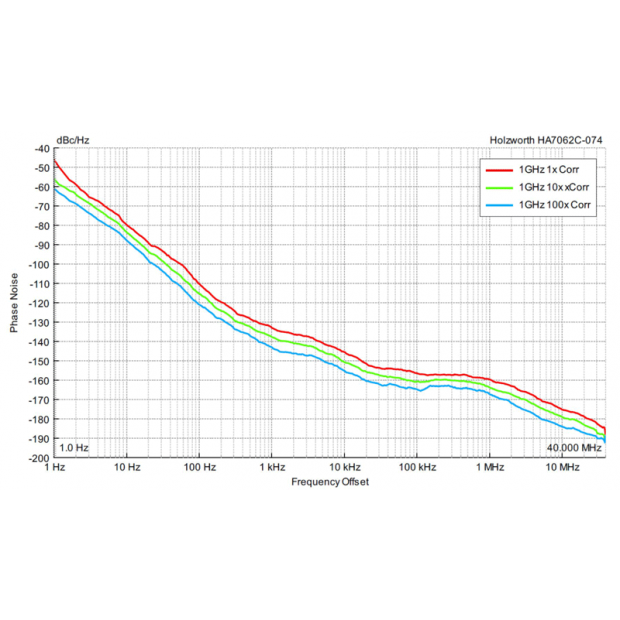

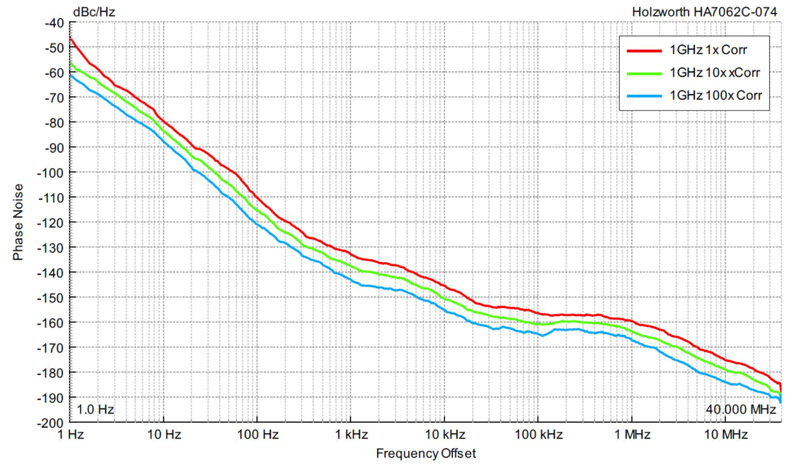

圖示:1GHz 底層雜訊量測

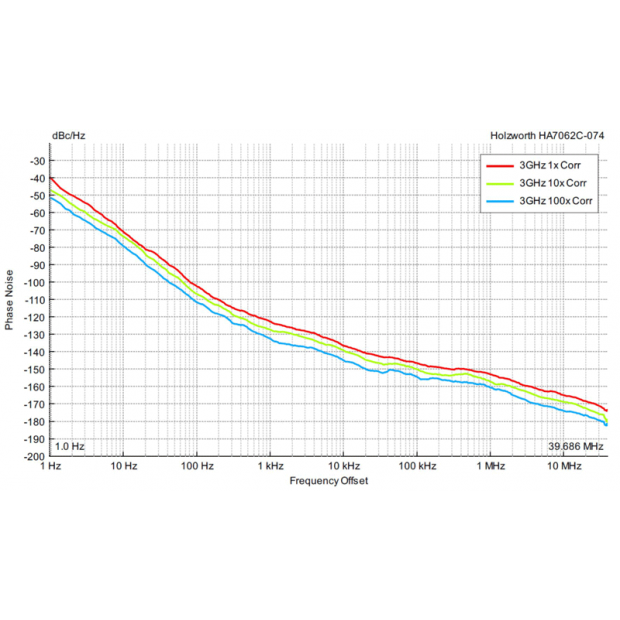

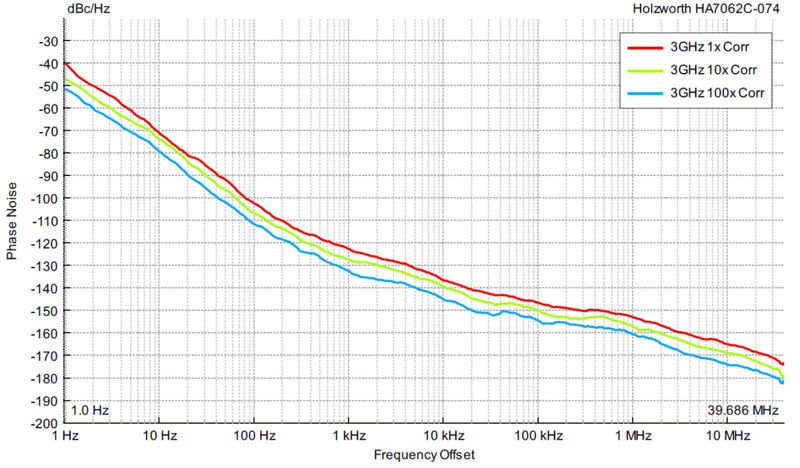

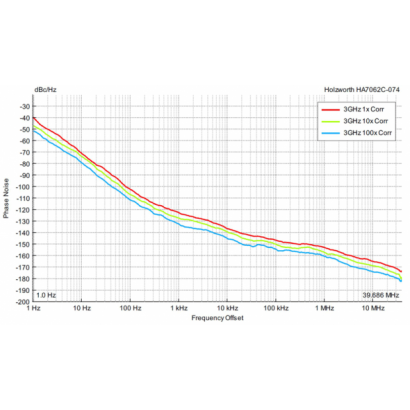

圖示:3GHz 底層雜訊量測

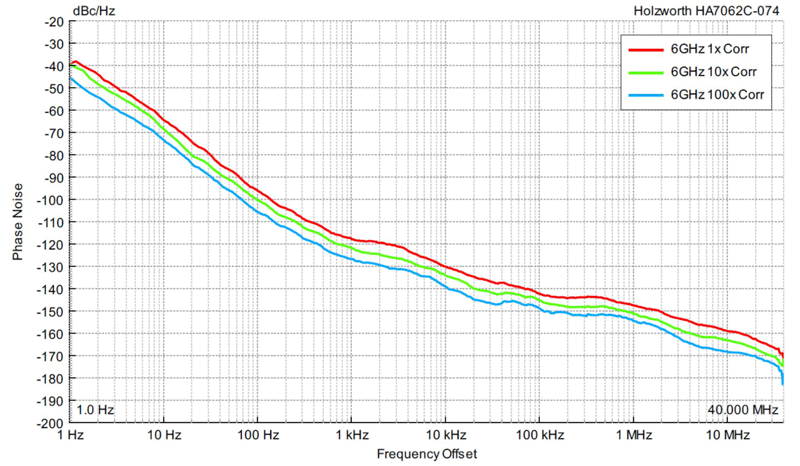

圖示:6GHz 底層雜訊量測

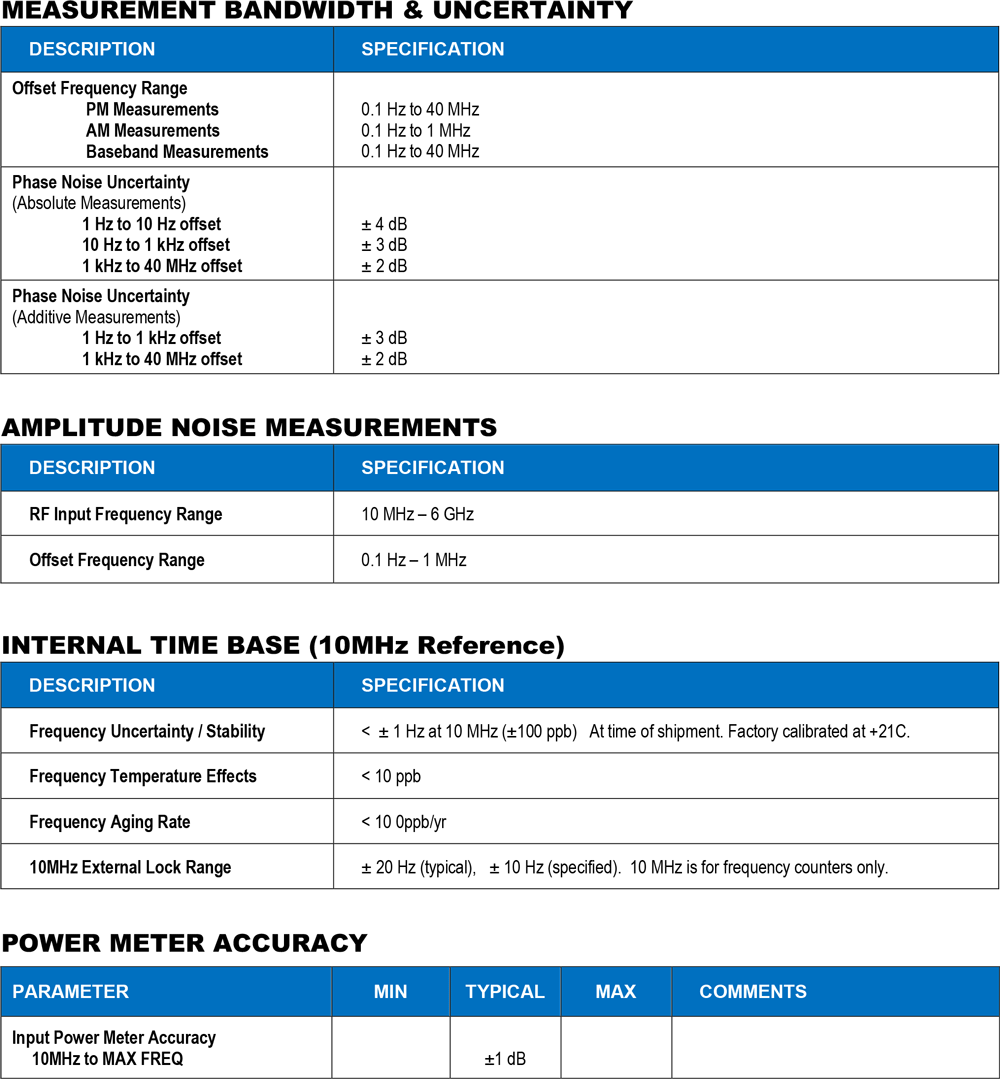

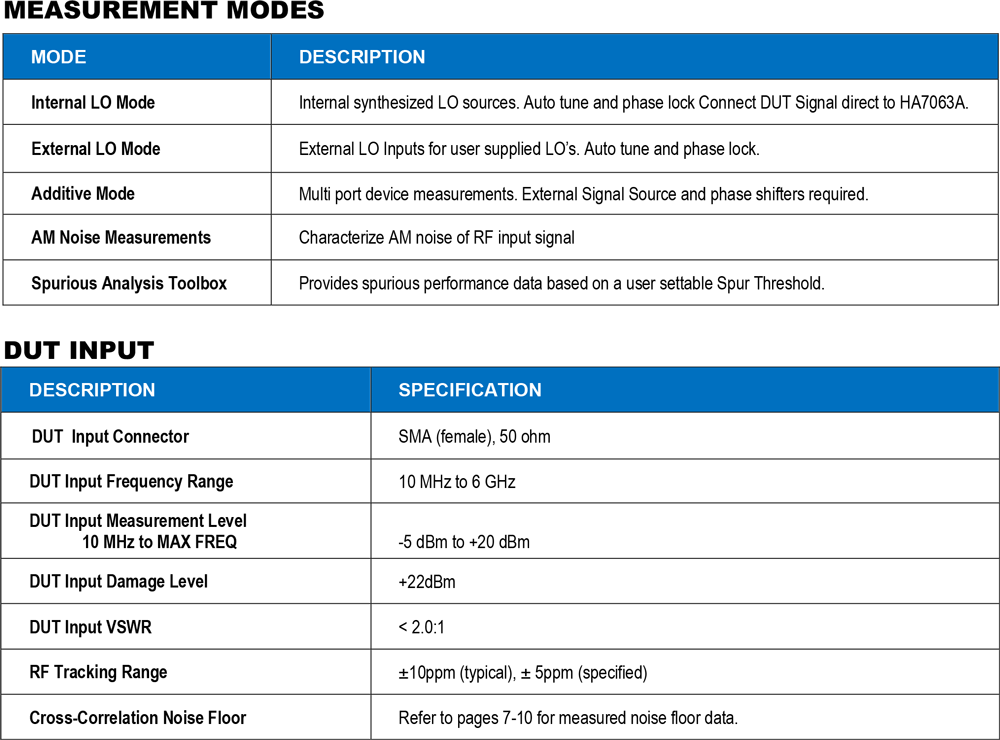

HA7062C 技術規格
