GIDAS 19吋機架式
即時 GNSS 干擾監測與數據分析解決方案
配備高性能天線,支援 AoA 量測與 2D 干擾定位

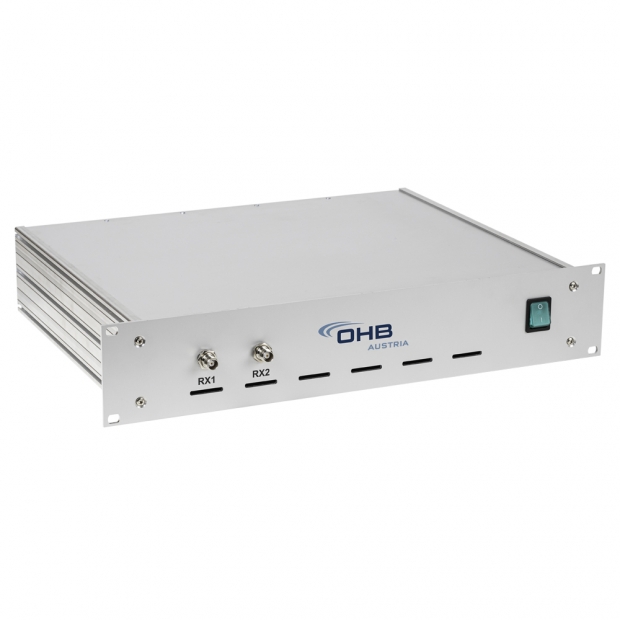

OHB GIDAS Rackmount 設計用於立即啟用功能,只需連接到電源即可開始監測,無需使用者操作來啟動或維護運行;此系統封裝在緊湊型 19" 2U 外殼內,能夠連續監測多達三個頻段的 GNSS 品質(預設包括 GPS L1 和 Galileo E1,並根據需要可選額外訊號和頻率),具有接近即時 (Real-time) 的處理速度,處理時間小於 6 秒(TTA < 6s)。

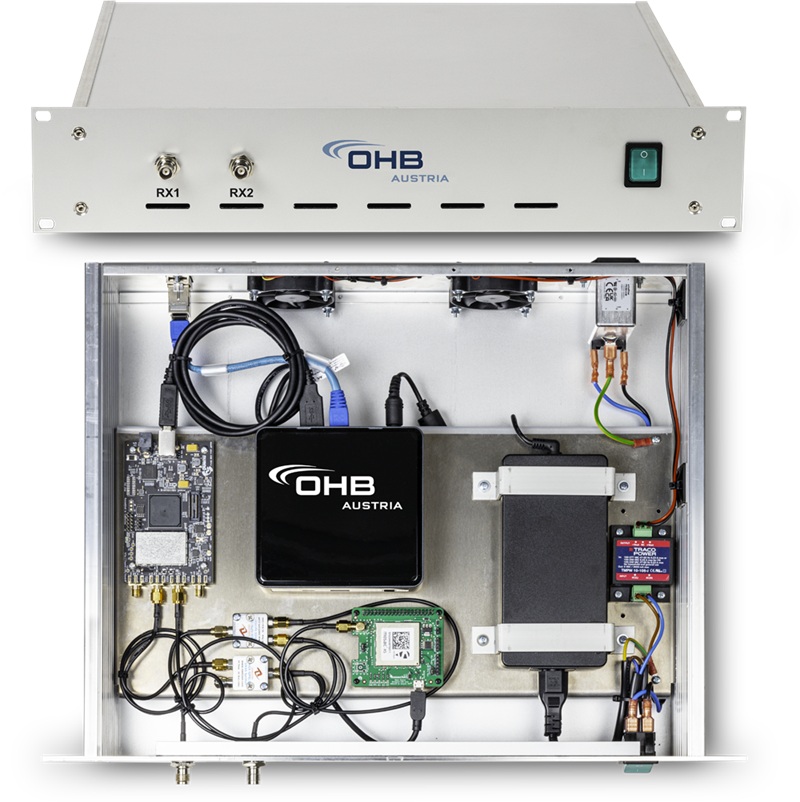

緊湊型 19 吋 2U 機架式硬體設計,內部結構展現其高效能 GNSS 干擾監測與數據分析功能,包括多模組天線接口與即時 (Real-time) 處理單元,提供即插即用的即時監控解決方案。
配備高性能單模組或雙模組 GNSS 天線
當 GIDAS Rackmount 系統搭配雙模組天線 (Dual Module Antenna) 使用時,系統可以啟用到達角 (AoA, Angle of Arrival) 的量測功能,這個功能可以計算每個監測到的干擾訊號的入射角度(干擾訊號從何種方向來到天線的位置)。透過將至少兩個傳感器或 GIDAS 系統互相連接,系統可以結合每個天線監測到的到達角數據,計算出干擾訊號的來源位置,並在地圖上估算出干擾源的 2D 位置(即平面上的橫向和縱向座標),這樣的定位功能可用於確認干擾來源的具體位置,進而支援對干擾威脅的快速反應或處理。
即時警報與干擾數據全面分析
GIDAS Rackmount 在出現干擾(如干擾訊號或欺騙訊號)時,可透過電子郵件、REST API 或使用者友善的圖形化界面(GUI)發送警報,其網頁界面支援多使用者同時存取,便於協作監測與管理;對於深入分析,該系統提供干擾訊號類型的詳細分類,包括掃頻連續波(SCW, Swept Continuous Wave)、連續波(CW, Continuous Wave)、調頻訊號(FM, Frequency Modulated)和調幅訊號(AM, Amplitude Modulated)。除了即時 (Real-time) 監測外,GIDAS Rackmount 還會捕捉並記錄干擾事件數據,包括功率譜密度(Power Spectral Density)、載波與雜訊比(CNR, Carrier-to-Noise Ratio),以及事件發生前、中、後的原始訊號快照,這些數據儲存在事件歷史中,可透過 GUI 存取,並支援篩選和搜尋功能,以便進行快速審查和詳細分析,自動化統計工具產生來自記錄數據的圖形摘要和度量,為深入洞察干擾模式和趨勢提供支援。
產業應用
航太與航空業
- 應用於航空交通管制系統,確保 GNSS 訊號的穩定性與準確性。
- 偵測與定位惡意干擾或欺騙訊號,保護航空器的導航與通訊安全。
國防與安全
- 用於軍事領域,快速定位 GNSS 干擾源,支援國防安全任務。
- 偵測非法干擾裝置,提供威脅定位與監控,支援反干擾操作。
通訊與基礎設施
- 在關鍵基礎設施(如電信基地台、金融中心)中保護 GNSS 定位與授時服務免受干擾。
- 分析干擾趨勢,預防通訊系統崩潰風險。
衛星導航與自駕技術
- 支援自駕車與無人機的導航安全,避免 GNSS 干擾對定位精度的影響。
- 適用於智慧交通系統(ITS)和高精度導航應用。
民用監控
- 在城市建設中檢測和排除 GNSS 干擾,保證智慧城市基礎設施的穩定性。
- 用於地理測繪、精密農業與物流等領域的訊號監控與數據分析。
科學研究與測試
- 用於 GNSS 訊號的測試與分析,提供詳細的干擾數據以支援學術研究和技術開發。
- 分析 GNSS 系統在不同環境中的性能,為技術改進提供數據支援。
緊急服務與公共安全
- 協助緊急服務(如救護車、消防車)導航系統的穩定運行,防止關鍵時刻因干擾導致定位失誤。
- 為公共安全機構提供即時的干擾監測與反應能力。
衛星服務供應商
- 支援衛星運營商監控其服務品質,檢測干擾並改善訊號穩定性。
- 提供干擾來源數據以便採取相應的技術對策。
這些應用場景展現了 GIDAS Rackmount 的多功能性及其在保障 GNSS 系統穩定性和安全性方面的重要價值。

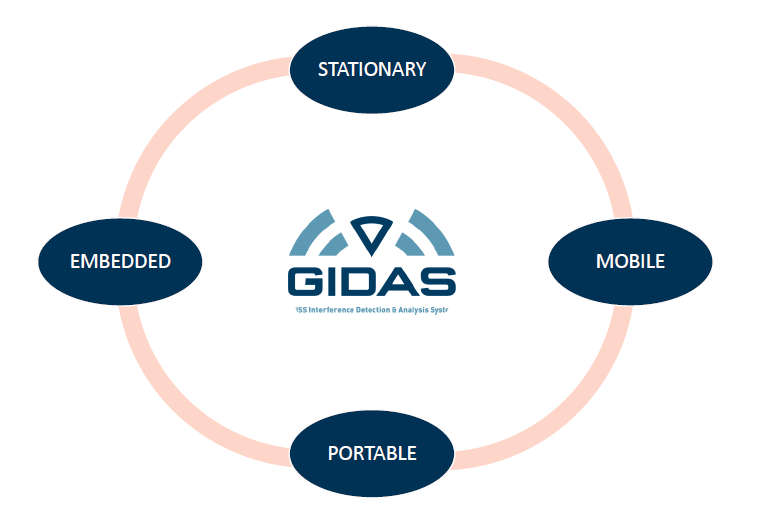

GIDAS:涵蓋固定式、機架式、攜帶型與嵌入式應用的 GNSS 品質保證解決方案
GIDAS(GNSS 干擾檢測與分析系統)是專為導航品質保證設計的全面解決方案,適用於固定式、機架式、攜帶型及嵌入式應用場景,它結合多元化需求,提供針對 GNSS 訊號的即時檢測與干擾分析,能應對多種導航挑戰並提升系統可靠性;無論是在固定地點執行監控,或於行動式設備中嵌入應用,GIDAS 都能確保導航與授時數據的完整性和安全性,是高需求領域中的可靠選擇。
產品規格
支援的 GNSS 訊號
- GPS:L1 C/A, L2C, L5
- Galileo:E1B/C, E5a, E5b, E6
- GLONASS:G1, G2
- BeiDou:B1
- SBAS (Satellite-Based Augmentation System):EGNOS, WAAS, GAGAN, MSAS on L1
頻寬 (Bandwidth):最多可達 3×56 MHz
解析度 (Resolution):最多支援 12 位元複數 I/Q
干擾監測 (Interference Detection):GNSS 干擾 (Jamming)、GNSS 欺騙 (Spoofing)
監測門檻 (Detection Thresholds):使用者可自定義,也可使用預定義標準(例如 ICAO (國際民航組織, International Civil Aviation Organization)、RTCA (無線電技術委員會航空分部, Radio Technical Commission for Aeronautics) 的門檻標準)
監測概率 (Detection Probability):超過 99%(符合 ICAO 門檻)
輸出更新速率 (Output Update Rate):1 至 10 Hz(可配置)
警報 (Alerting):透過 GUI (圖形使用者介面)、TCP/IP (傳輸控制協定/網際網路協定)、電子郵件、REST API (Representational State Transfer Application Programming Interface) 或自定義警報介面(例如,用於航空交通控制的警報設備)
警報延遲 (Alarm Latency):小於 6 秒(平均 < 3 秒)
干擾分類 (Jamming Classification)
- 調幅訊號 (AM, Amplitude Modulated)
- 調頻訊號 (FM, Frequency Modulated)
- 連續波 (CW, Continuous Wave)
- 掃頻連續波 (SCW, Swept Continuous Wave)
到達角 (AoA, Angle of Arrival):當與雙模組天線配對時,GIDAS Rackmount 能夠估算每個監測到的干擾事件的到達角
定位 (Localization):當兩個或更多互聯的系統監測到相同的干擾時,利用其 AoA 數據,可估算干擾源在地圖上的 2D 位置
事件歷史記錄 (Event History):包括記錄時間、持續時間、PVT (Position, Velocity, Time)、PSD (Power Spectral Density)、直方圖、監測結果,以及每個干擾事件的訊號快照
統計 (Statistics):產生並視覺化干擾事件的統計評估結果,提供類型、持續時間、時間等篩選選項
圖形使用者介面 (Graphical User Interface, GUI):密碼保護的網頁多使用者介面
電源供應 (Power Supply):230V AC,單一 SPU (Signal Processing Unit) 配置下最高功率約 50W
尺寸 (Dimensions):19" 2U 機架(深度 40 公分)
重量 (Weight):約 5.2 公斤
操作溫度 (Operating Temperature):-10°C 至 +40°C
元件 (Components)
- 1×MC001 GIDAS 監控中央處理軟體 (Monitoring Central Processing Software)
- 1×MS001-P001 訊號處理單元 (Signal Processing Unit)
- 1×19" 機架式安裝盒 (Rack-Mountable Box)
- 1×MS001-A001 雙模組天線 (Dual Module Antenna) 或 MS001-A002 單模組 GNSS 天線 (Single-Module GNSS Antenna)
- 2 條 TNC-TNC RF 同軸電纜(長度 4 公尺)
- 1 條電源線(長度 1 公尺)
- 1 條 RJ45 乙太網路電纜(長度 1 公尺)
用途 (Usability):專為現場或行動 GNSS 干擾監測應用設計,提供即時監控與全面的數據分析解決方案
