GIDAS 攜帶型

GIDAS 攜帶型

GIDAS Portable 是一款自主便攜的 GNSS 品質監控解決方案，整合多重干擾與欺騙監測技術，適合現場安裝與遠端操作，提供穩健的定位與授時服務品質洞察。
/
/
  • gidas_portable.png
  • gidas_transport.png
詳細介紹



GIDAS 攜帶型 GNSS 監控解決方案

隨時隨地獲得即時 GNSS 品質資訊，以便進行現場感知和決策


OHB 的 GIDAS Portable 是一個完全自主、可攜式、即時 (Real-time) 的系統，能夠在需要時監控 GNSS（全球導航衛星系統）服務；若監測到任何干擾，系統將透過使用者介面界面、電子郵件、或任何自定義界面向使用者介面發出警報，系統可透過圖形使用者介面界面（GUI）操作。

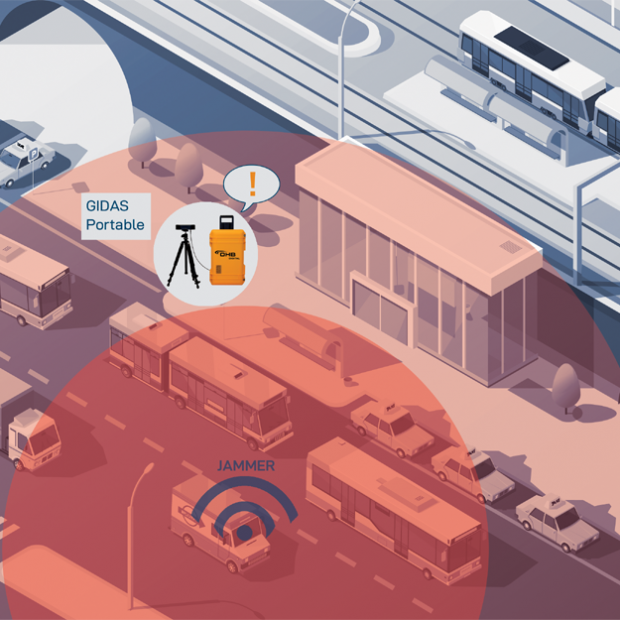

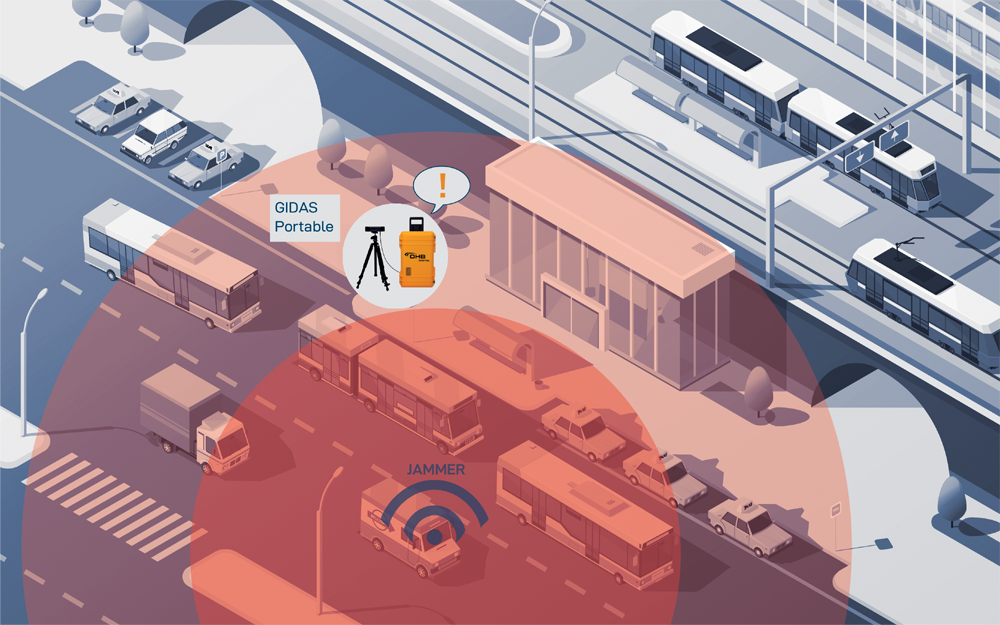

 GIDAS Portable 即時監控城市環境中的 GNSS 訊號干擾與欺騙，快速定位干擾源（Jammer），保障交通運輸與通訊系統的穩定運行。
GIDAS Portable 即時監控城市環境中的 GNSS 訊號干擾與欺騙，快速定位干擾源（Jammer），保障交通運輸與通訊系統的穩定運行。

在本地使用時，使用者介面可使用與行李箱內處理單元連接的平板電腦，透過 Wi-Fi 獲取資訊；在遠端操作或資訊顯示中，使用者介面界面可透過數據連接從遠端位置進行存取；GIDAS Portable 使用 230V 電源供電，並可由便攜式電池、或選配的太陽能電源供電。

GIDAS Portable 的核心技術源於超過 20 年的多重干擾與欺騙監測技術研究成果，智慧融合多種監測方法，為 GNSS 定位與授時服務提供穩健的區域完整性保護方案；該系統專為臨時安裝或完全便攜使用設計，可高效監測並分類多種干擾與欺騙訊號，不僅能獨立自主運行，GIDAS Portable 亦可作為靜態 GIDAS 系統中的便攜式監測傳感器，提供靈活應用與可靠性能。

  • 防水設計：完整的 GIDAS 系統被整合到一個具備防水 IP 等級的便攜箱中，實現輕便與耐用的結合。
  • 堅固的平板操作介面：配備堅固耐用且具 IP 等級的操作平板，提供可靠的使用體驗，適應各種環境需求。

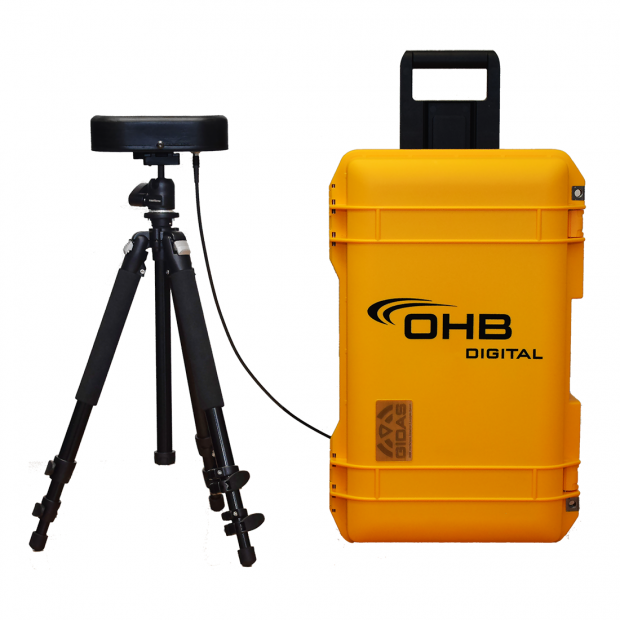

  • 靈活安裝選項：雙模組 GNSS 天線可根據客戶需求，選用磁性安裝支架、三腳架應用、或標準安裝支架。

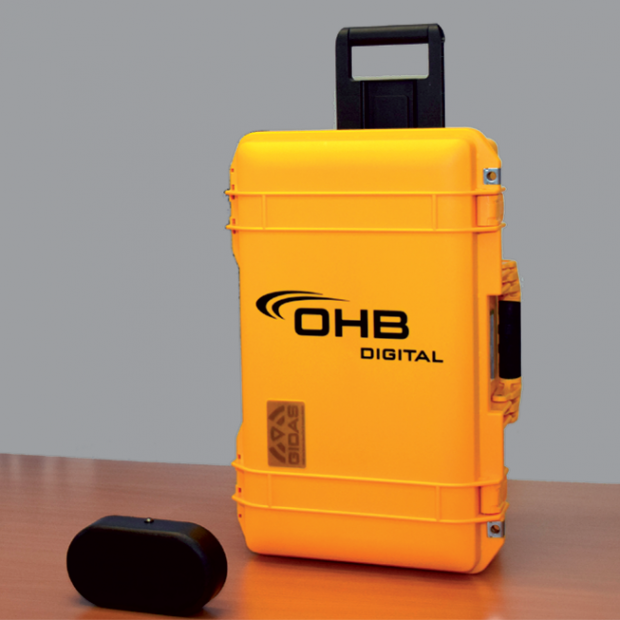

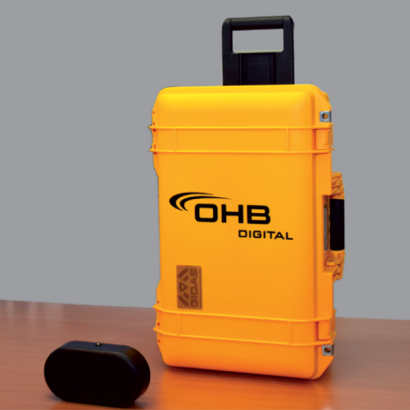

  • 一站式收納：雙模組 GNSS 天線、操作平板及所有必要線纜皆可整齊收納於便攜箱內，方便攜帶與部署。
  • 多功能運行模式：GIDAS Portable 支援完全自主運行，也可作為靜態 GIDAS 系統的便攜式傳感器，滿足多樣化應用場景。

Youtube 影音展示 →


產業應用：GIDAS Portable 在多領域的實際運用

  1. 航太與國防：
    GIDAS Portable 可即時監測 GNSS 訊號的完整性與穩定性，適用於航太及國防領域，提供高效應對干擾與欺騙攻擊的解決方案，確保定位與授時的準確性。
  2. 智慧交通與物流：
    在智慧交通與物流系統中，GIDAS Portable 可有效監控衛星訊號干擾，保障導航與時間同步的穩定性，提升運輸效率與安全性。
  3. 基礎建設與能源：
    在能源設施或重要基礎建設項目中，GIDAS Portable 可監控 GNSS 訊號，確保關鍵操作的準確性，例如電網同步 (Time Manipulation Attacks）、管道監控與發電站運行。
  4. 應急救援與災害管理：
    在應急救援與災害管理中，GIDAS Portable 可即時提供 GNSS 訊號監控，確保救援行動的導航準確性，提升現場決策效率。
  5. 科學研究與地球觀測：
    對於科學研究和地球觀測，特別是需要高精度定位的應用，GIDAS Portable 提供可靠的訊號監測與數據支援，避免干擾對研究成果的影響。
  6. 通訊與金融服務：
    在通訊基地台與金融交易系統中，時間同步至關重要，GIDAS Portable 提供穩定的授時訊號監控，避免因訊號異常導致的運行中斷或數據錯誤。
  7. 農業與精準農業：
    在精準農業中，GNSS 訊號對於機械導航和地塊劃分至關重要，GIDAS Portable 可保障訊號穩定，提升農業生產效率與準確性。



GIDAS：涵蓋固定式、機架式、攜帶型與嵌入式應用的 GNSS 品質保證解決方案

GIDAS（GNSS 干擾檢測與分析系統）是專為導航品質保證設計的全面解決方案，適用於固定式、機架式、攜帶型及嵌入式應用場景，它結合多元化需求，提供針對 GNSS 訊號的即時檢測與干擾分析，能應對多種導航挑戰並提升系統可靠性；無論是在固定地點執行監控，或於行動式設備中嵌入應用，GIDAS 都能確保導航與授時數據的完整性和安全性，是高需求領域中的可靠選擇。



產品規格

支援的 GNSS 訊號 (Supported GNSS Signals)：
  • GPS：L1 C/A, L2C, L5
  • Galileo：E1B/C, E5a, E5b, E6
  • GLONASS：G1, G2
  • BeiDou：B1
  • 衛星輔助系統 (SBAS)：EGNOS, WAAS, GAGAN, MSAS on L1

頻寬 (Bandwidth)：達 6144 MHz

動態範圍 (Dynamic Range)：達 (Up to) 2 x 12 bit（Complex）

干擾監測 (Interference Detection)：
  • 干擾 (Jamming)
  • 欺騙 (Spoofing)

監控功能 (Monitoring Features)：
  • 即時監控與干擾監測 (Real-time monitoring and interference detection)
  • 干擾來源分類 (Classification of interference sources)
  • 干擾來源入射角估算 (Angle of arrival estimation of interference sources)
  • 多介面自動警報 (Automatic alerting via multiple interfaces)
  • 後處理中的詳細分析 (Detailed analysis in post-processing)

運行模式 (Operating Modes)
  • 獨立監控進行監測與分類 (Stand-alone monitoring for detection and classification)
  • 網路監控進行監測、分類與定位 (Network monitoring for detection, classification, and localization)

輸出 (Outputs)
  • 干擾警報 (Interference alert)
  • 干擾監測詳情 (Interference detection details)
  • 干擾分類詳情 (Interference classification details)
  • 干擾定位 (Interference localization)
  • 自動報告 (Automatic reporting)
  • 訊號快照記錄（包括根據 ION GNSS SDR metadata標準的 metadata 描述）
  • 日誌檔案（專有格式）(Log-Files, proprietary formats)

支援的標準 (Standards Supported)
  • 國際民航組織 (ICAO, International Civil Aviation Organization) 附件 10：國際標準與建議實務 (International Standards and Recommended Practices)
  • 國際民航組織文件 8071 (ICAO Doc 8071)：無線電導航輔助測試手冊 (Manual on Testing of Radio Navigation Aids)
  • RTCA DO-229D：全球定位系統 / 廣域增強系統機載設備的最低操作性能標準 (Minimum Operational Performance Standards for Global Positioning System / Wide Area Augmentation System Airborne Equipment)

警報 (Alerting)：透過 GUI、TCP/IP 電子郵件、自定義警報介面 (e.g., 空中交通管制員警報裝置)

警報延遲 (Alarm Latency)：小於 6 秒（平均小於 3 秒）

監測閾值 (Detection Thresholds)：•    使用者可自定義或使用預設的（如 ICAO、RTCA）閾值遮罩（Threshold Mask）

輸出更新率 (Output Update Rate)：達 10 Hz（configurable）

監測概率 (Detection Probability)：對於 ICAO 閾值，監測概率大於 99%，非常適合用於航空導航等要求高精度檢測的場景。

干擾分類 (Jamming Classification)：頻譜特性（脈衝 / 非脈衝類型、調變指數、掃頻等）的分類

支援的干擾訊號類型 (Supported Jamming Signal Types)
  • 脈衝與非脈衝 (Pulsed and non-pulsed)
  • 振幅調變 (AM, Amplitude Modulated)
  • 頻率調變 (FM, Frequency Modulated)
  • 連續波 (CW, Continuous Wave)
  • 掃頻連續波 (SCW, Swept Continuous Wave)

時間 / 頻譜分辨率 (Time / Spectrum Resolution)
  • 可配置 (Configurable)
  • 頻率分辨率通常為 1 kHz
  • 分類的時間分辨率通常為 10 µs

入射角 (Angle of Arrival)：雙模組天線支援入射角 (AoA) 量測

圖形使用者介面 (GUI)：多使用者網頁客戶端 (Multi-user web client)

電源供應 (Power Supply)：230 VAC 或外部電池方案

機箱 (Case)：Peli 1555，588 x 355 x 228 mm，通過 IP65 與軍規認證

操作環境 (Operating Environment)：溫度範圍：-20 °C 至 +40 °C

連接 (Connections)：
  • 2 x TNC GNSS 天線連接埠
  • 1 x 電源連接埠
  • Wi-Fi IEEE 802.11b/g/n
  • 4G / LTE（Cat.4, 3G, 2G）

可用性 (Usability)：專為完全自主與便攜使用設計

GIDAS Portable Datasheet 下載 →
