CNG-EbNo 高精度 SNR 雜訊產生器 (22G)

CNG-EbNo 高精度 SNR 雜訊產生器 (22G)

NG-EbNo 精高精度雜訊產生器,適用於軍事、基地台通訊(Cellular)、衛星通訊測試,提供 C/N、C/No、Eb/No、C/I 多種測試模式,精確度達 ±0.2 dB,支援自動化測試與自訂配置,提升測試效率與信心。

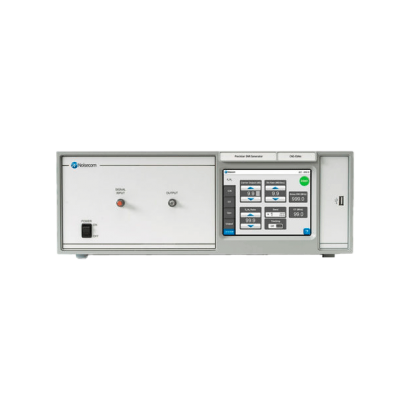

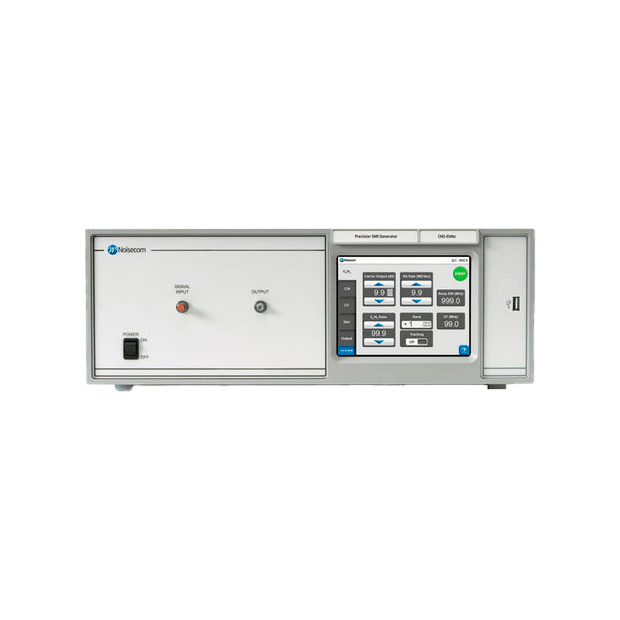

  • CNG_EbNo_fromt-1x1.png

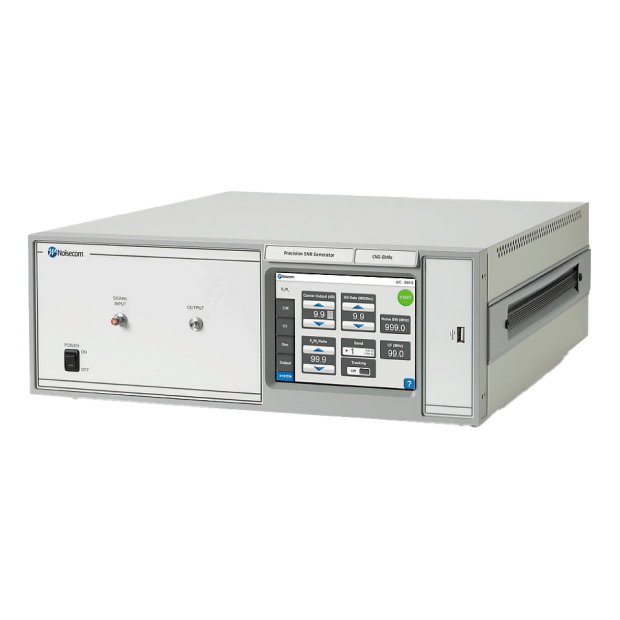

  • CNG_EbNo_Persp-1x1.png
詳細介紹

CNG-EbNo 高精度雜訊產生器(SNR)



CNG-EbNo 是一款全自動化儀器,能夠精確控制使用者提供的載波與內部產生的 AWGN(Additive White Gaussian Noise 之間的比率,適用於廣泛的訊號功率與頻率範圍,這款設備為 基地台通訊(Cellular)、個人通訊服務(PCS)、衛星通訊(SATCOM軍事通訊 產業的系統、設計與測試工程師提供了一種高效且具成本效益的解決方案,透過自動化測試提高生產效率,同時確保測試結果的可重複性與高準確度,增強對測試資料的信心。





功能

多種操作模式

CNG-EbNo 提供五種操作模式:

  • 載波對雜訊比(C/N,Carrier-to-Noise
  • 載波對雜訊功率密度比(C/No,Carrier-to-Noise Density
  • 位元能量對雜訊功率密度比(Eb/No,Bit Energy-to-Noise Density
  • 載波對干擾比(C/I,Carrier-to-Interferer
  • 功率計模式(Power Meter

此外,該儀器還可作為 高精度雜訊產生器


客製化配置

CNG-EbNo 提供多種配置選項,以滿足您的特定測試需求。適用於:

  • 軍事通信
    適用於國防與軍用無線電通訊系統的測試與驗證。
  • WCDMA
    第三代行動通訊技術(3G),用於行動通訊訊號測試。
  • 衛星通信(SATCOM
    針對衛星訊號傳輸與接收的測試應用。
  • 美國國家航空暨太空總署(NASA)資料中繼與衛星系統(TDRSS
    用於 NASA 及其他航太機構的衛星資料傳輸驗證。
  • 有線電視(CableTV
    評估與測試有線電視網路訊號品質與干擾。
  • 高清電視(HDTV
    測試高解析度數位電視訊號傳輸與穩定性。
  • IS-95
    第一代 CDMA 行動通訊標準,用於行動通訊測試。
  • CDMA
    碼分多重存取技術,適用於無線通訊訊號測試。
  • TSMA
    時分多重存取技術(TDMA 變體),適用於無線通訊測試。
  • UMTS
    通用行動通訊系統(3G),支援全球行動通訊網路測試。
  • GPRS
    一般封包無線服務(2.5G),測試行動資料網路連接性能。
  • L 頻段資料機
    用於 L 頻段衛星與無線電通訊設備測試。
  • Milstar
    美軍衛星通訊系統,適用於軍用訊號測試與加密通訊驗證。
  • Inmarsat
    全球行動衛星通訊系統,適用於遠程海事與航空通訊測試。
  • Intelsat
    國際電信衛星組織,支援跨國衛星通訊系統測試。
  • 通用測試應用(General Purpose
    適用於各類訊號測試與驗證需求。



直接顯示 Eb/No、C/N、C/I 或 C/No

6.25 英寸 TFT 觸控螢幕 可同時顯示所有與選定操作模式相關的輸入與輸出訊號層級,包括 載波雜訊比(C/N


0.2 dB RSS 準確度

專用的大動態範圍功率計可同時測量訊號與雜訊,使 CNG-EbNo 可將設定誤差控制在 ±0.2 dB 以內。特殊配置可進一步提高準確度。


位元率輸入範圍 1 bps 至 999 Mbps 以上

位元能量對雜訊功率密度比(Eb/No 測試模式中,儀器會根據使用者指定的 位元率(Bit Rate,自動計算雜訊功率密度。


可變輸出功率

輸出功率可由使用者指定,範圍為 -55 dBm 至 +5 dBm


真實均方根(RMS)功率計

數位功率計專為該儀器所涵蓋的頻率範圍設計,可準確測量訊號與雜訊,適用於 高斯雜訊(Gaussian Noise 峰均因子(Crest Factor 高達 18 dB


直接在射頻與微波頻率範圍內測試

針對涵蓋兩個獨立頻率範圍的配置,可直接進行測量,無需額外的轉換電路。


設定高精度 C/N 比

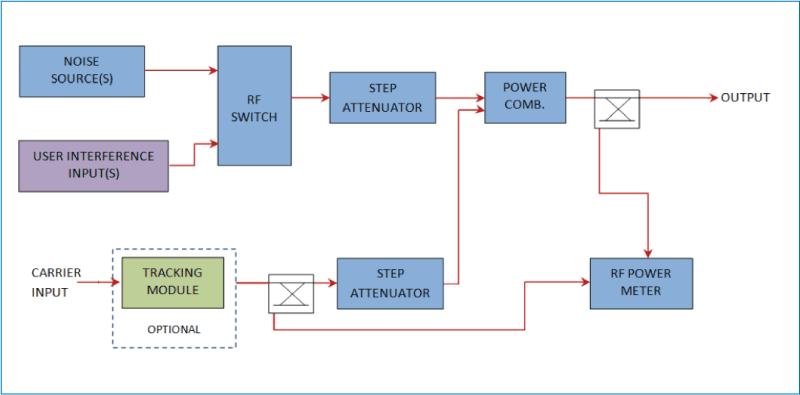

CNG-EbNo 採用 替代校準法 來精確設定 載波雜訊比(C/N,此方法能消除量測設備(本例為功率計)的非線性影響;具體而言,該方法透過將 訊號與雜訊調整至相同功率水準 來進行校準(請參閱功能方塊圖),然後,雜訊功率會根據所需比率進行調整。



此裝置的主要誤差來源來自 可變衰減器,其控制雜訊功率大小,Noisecom 採用最高精度的元件,以確保準確性;此外,由於 訊號與雜訊皆在極短時間內完成測量,因此 熱漂移 等次要影響幾乎可以忽略不計,儀器內部的主動元件適用於訊號與雜訊路徑,因此長期漂移的變化不會影響校準後的比率。


該裝置具備 線性相位與振幅訊號傳輸路徑,確保輸入訊號不會失真,由於 CNG-EbNo 能自動補償位元率與頻寬等參數變化,因此使用者只需按下一個按鍵即可完成測試,操作模式、功能與參數皆可透過 前面板的觸控螢幕 設定。


測試模式

功率計模式(Meter):
本模式下,儀器作為 真實均方根(RMS)功率計 運行,透過多種平均方法來提高讀值的準確度。測量時訊號透過 耦合器(Coupler 傳輸,以確保輸出端的訊號不受功率計電路影響。


Eb/No 模式:
裝置可自動且精準地設定 位元能量對雜訊功率密度比(Eb/No,根據使用者輸入的 載波輸出功率、目標 Eb/No 比率與位元率,系統會自動計算所需的雜訊密度。


C/N 模式
此模式可設定 特定的載波輸出功率,並調整系統頻寬內的總雜訊功率,使其符合所需的 C/N 比率。


C/No 模式
若要獲得特定的 載波對雜訊密度比(C/No,請將裝置設為 Eb/No 模式,並將位元率設為零,其他操作方式與 Eb/No 模式 相同。


C/I 模式
此模式可設定 特定的載波輸出功率,並調整系統頻寬內的干擾功率,以獲得期望的 載波對干擾比(C/I


GEN 模式(雜訊產生器模式)
裝置可作為 精密雜訊產生器,使用者只需選擇該模式並輸入所需的雜訊密度,裝置內建的雜訊源便會產生符合需求的訊號。


狀態指示與顯示螢幕

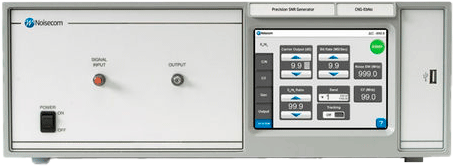

前面板的 LED 指示燈6.25 吋觸控螢幕 可持續顯示儀器的運行狀態與設定資料,確保操作透明化。


資料輸入與功能選擇
使用者可透過 前面板鍵盤 輕鬆輸入指令與資料,此外裝置還支援 標準後面板介面 進行遠端控制,包括:

  • GPIB(可選配)
  • 乙太網路(Ethernet
  • TCP/IP
  • RS-232C、RS-422 或 RS-423(可選配)



這些通訊介面讓使用者能夠整合 CNG-EbNo 於各種測試環境中,提高測試的靈活性與效率。


CNG-EbNo 相較於頻譜分析儀的優勢

CNG-EbNo 提供多種優勢,使其在測量 C/N、C/No、Eb/No、C/I 時優於傳統的頻譜分析儀:

  • 自動化測試,快速提供可重複的測量結果
  • 透過替代校準法(Substitution Calibration Method)提升準確性
  • 自動計算測試結果,減少人工誤差
  • 可依應用需求提供客製化配置

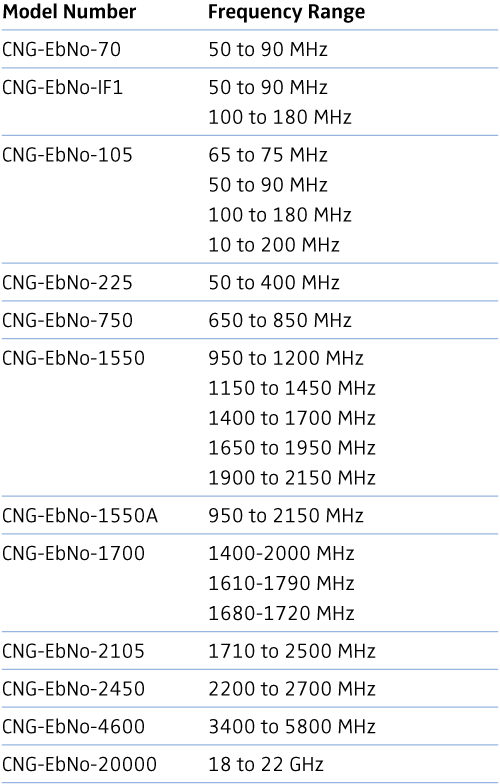

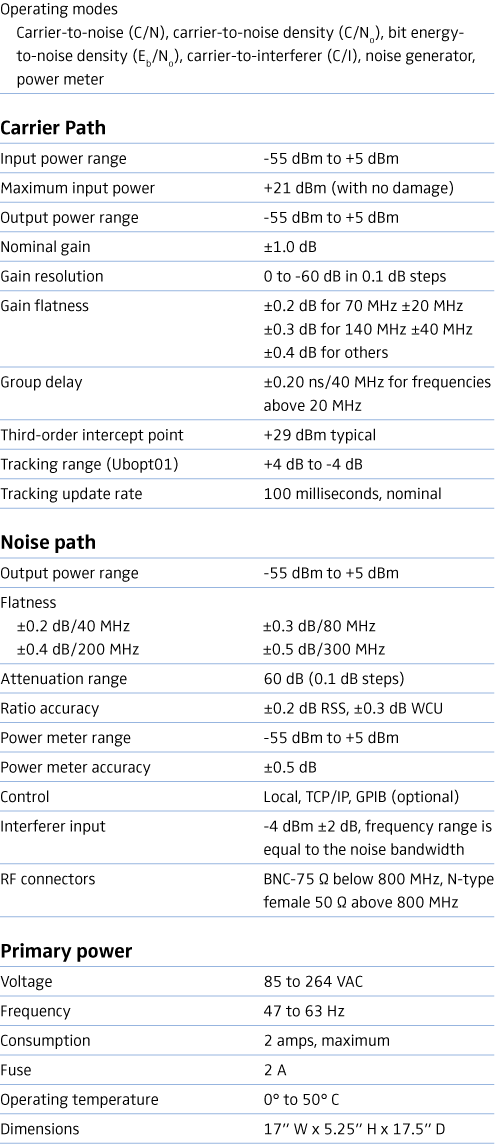

規格

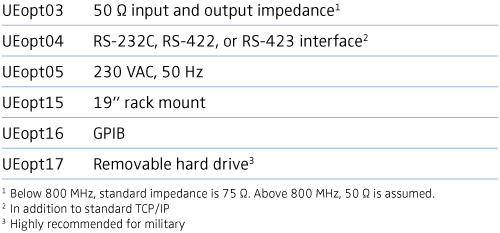

選配資訊




訂購資訊




資源

CNG-EbNo 系列 SNR 產生器規格書 >
