AST-1000 向量訊號產生器
資訊娛樂（Infotainment）系統的全功能射頻訊號源 \ RF 記錄和回放系統
All-in-One Power 全功能整合的強大性能，唯一專為無線電、導航、影音和連接性測試設計的射頻解決方案！資訊娛樂系統需要無縫整合娛樂、導航、通訊和安全等多種技術，並符合全球標準，同時提供卓越的使用者體驗；這對於開發人員及設備製造商（OEMs）來說是一大挑戰；AST-1000 提供了一個靈活且功能全面的解決方案，可用於快速且全面的系統驗證，以及功能測試與終端線測試（End-of-Line, EOL）。

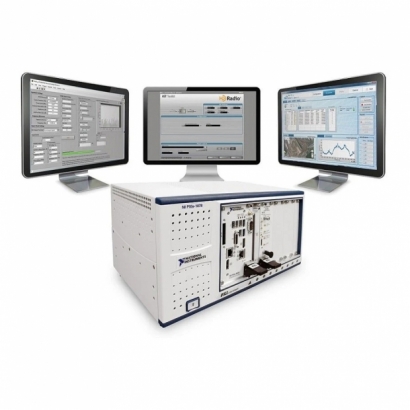

AST-1000 是由 Averna 所打造，結合了 NI VST（向量訊號收發器） 和 LabVIEW 軟體，專為滿足資訊娛樂系統的測試需求而設計；該系統能產生所有常見的廣播電台訊號（如 AM/FM、DAB、DRM、HD Radio 和 Sirius/XM）、數位影音訊號（如 ATSC、CMMB、DVB-T2 和 ISDB），以及模擬所有常見的全球衛星導航系統（GNSS）訊號（如 BeiDou、Galileo、GLONASS、GPS 和 QZSS 準天頂衛星系統）。
由於採用 NI PXI 架構，AST-1000 能輕鬆整合 PXI 平台的波形產生器，透過 NI LabVIEW 工具包產生多種無線波形（如 Wi-Fi、Bluetooth、LTE 和 WCDMA），實現模組級驗證，顯著提升開發效率與靈活性。
AST-1000 主要功能與優勢
- 全面支援無線電、影音與導航協定
支援所有常見標準，包括 AM/FM、DAB/DAB+/DMB、DRM、HD Radio、RDS 以及衛星廣播（Sirius/XM）。 - 多星座與多頻段 GNSS 模擬
支援 BeiDou、Galileo、GLONASS、GPS及 準天頂衛星系統（QZSS），適用於多種導航應用場景。 - 軟體定義架構，節省成本且高度靈活
軟體定義的架構無需額外購置硬體即可支援多樣化應用，顯著降低儀器成本。 - 靈活的 PXIe 架構
支援整合其他應用或模組卡，提供高適應性的測試方案。 - FPGA 架構提升適應性
現場可編程門陣列（FPGA）技術可快速支援新訊號，降低新增測試功能的成本。 - 多場景應用能力
能處理實驗室驗證以及功能測試與終端測試（End-of-Line, EOL），適用於多產業需求。 - RF Studio 軟體控制
支援遠端控制訊號記錄與回放功能，增強操作靈活性。 - 直覺化操作的 API 與使用者界面
提供使用者友善的操作環境，能快速產生訊號並輕鬆配置測試，提升測試效率。 - 易於校準與維護
平台設計簡化校準與維護流程，並提供全球技術支援，確保穩定運行。 - 無縫升級
提供標準化介面，可輕鬆從較舊的 Averna RF 訊號源產品升級至最新平台，延續投資價值。
AST-1000 的產品特色
產生廣播訊號
AST-1000 支援各類常見的射頻（RF）訊號，如 AM/FM、DAB（Digital Audio Broadcasting）、DRM（Digital Radio Mondiale）、HD Radio、RDS（Radio Data System） 和 Sirius/XM（衛星廣播）；針對每個 RF 工具包，使用者可以輕鬆調整並測試參數，包括RF 功率（RF Power）、頻率（Frequency）、功率單位（Power Units）、總偏移量（Total Deviation） 及 相位（Phase）等，滿足多樣化測試需求。

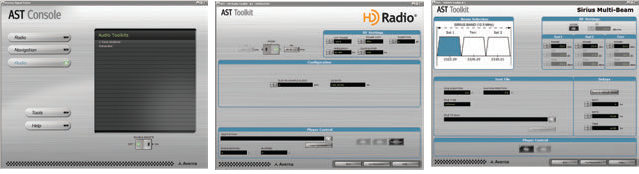

AST Console 提供快速存取廣播工具包的功能產生影音訊號

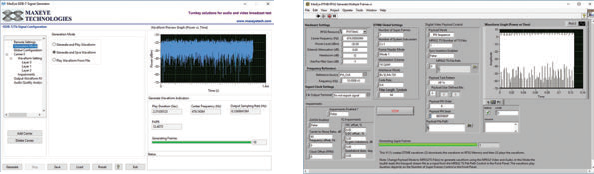

AST-1000 提供多種數位影音工具包，用於測試各主要全球協定，例如 ATSC（Advanced Television Systems Committee）、CMMB（China Mobile Multimedia Broadcasting）、DTMB（Digital Terrestrial Multimedia Broadcast）、DVB（Digital Video Broadcasting） 和 ISDB-T（Integrated Services Digital Broadcasting - Terrestrial）。
高效測試您所有的數位影音功能模擬 GNSS 訊號

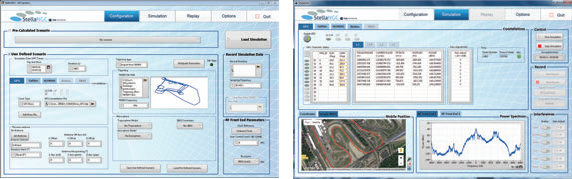

AST-1000 的 GNSS 模擬器可讓使用者模擬並測試所有主要的導航標準，包括 BeiDou、Galileo、GLONASS、GPS 和 QZSS 準天頂衛星系統，涵蓋標準性能與極端情境測試。
模擬無數導航情境以驗證產品性能測試連接性協定

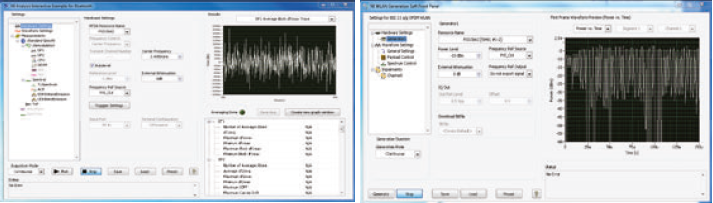

透過使用 LabVIEW 工具包進行模組級驗證，AST-1000 能產生多種無線連接訊號，例如 Bluetooth、LTE、WCDMA 和 Wi-Fi。
產生並分析最常見的連接性標準
Youtube 影音介紹：Better Data Analytics for Smart Factories and Industry 4.0https://youtu.be/Od6pgECBGns AST-1000 Datasheet Download → |

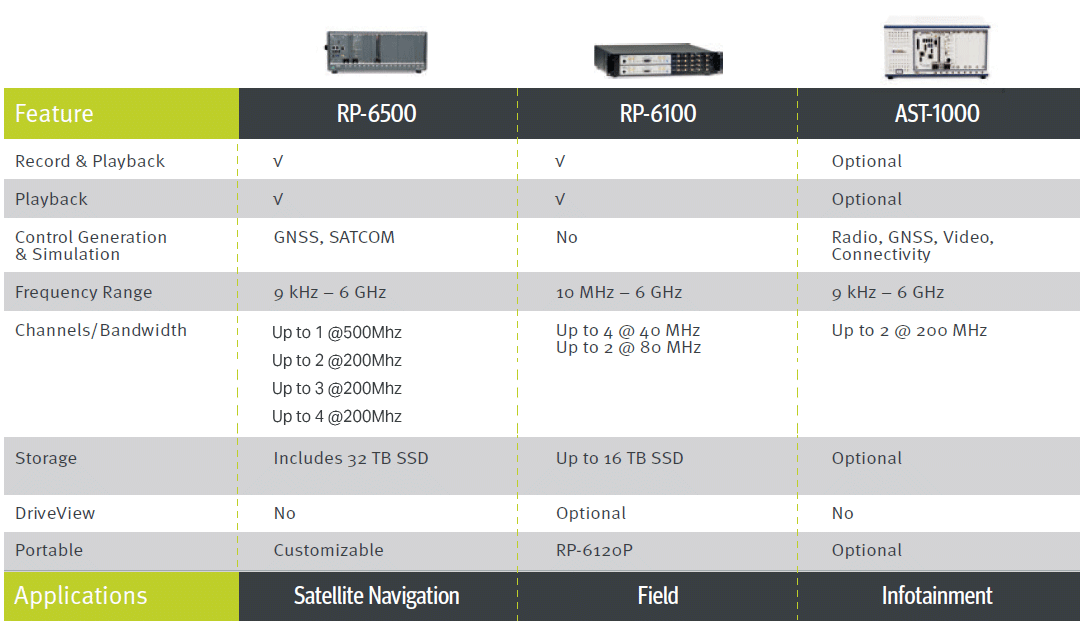

Averna 錄製與回放系統比較表
RF Studio™ 軟體解決方案
全面的射頻（RF）訊號記錄解決方案是射頻專家、工程師和科學家加速產品設計、驗證與研究項目的關鍵工具。真實世界的 RF 訊號和干擾能提供駕駛測試或模擬環境中無法達到的準確性與可重複性，為尖端技術的開發與測試提供了無可取代的支援。
RF Studio 是專為這些需求設計的智慧化解決方案，具備以下功能：
• 智慧 RF 訊號鏈配置：自動化配置以最佳化測試流程
• 訊號範本：快速設置和調整測試參數，提升測試效率
• 雜訊指標優化：可視化訊號並優化增益和雜訊性能
快速記錄與深入分析
使用 RF Studio，您可以在數分鐘內輕鬆記錄並儲存 無線電、影音、連接性和/或導航訊號，用於深入且可重複的分析與測試，為您的設計與研究提供更高的精準性與效率。RF Studio 讓您能夠：
- 快速配置並開始記錄，透過保存記錄配置節省時間。
- 利用雜訊指標功能捕捉弱訊號並優化增益。
- 使用頻譜、功率和直方圖視圖，可視化所有感興趣的訊號，提升測試效果。
高效驗證 RF 接收器設計
傳統的 RF 接收器實地測試通常耗時且成本高昂，環境條件、衛星位置、太陽活動和干擾具有高度可變性，幾乎無法重現；透過使用 Averna 的 RF 記錄與回放系統中的 RF Studio，您可以捕捉數小時的真實世界 RF 訊號，實現精確且一致的接收器設計驗證，顯著加速產品開發過程，同時大幅降低多次實地測試的成本和不便。強大的 RF 工作流程與生產力工具
- 連接面板：RF Studio 連接面板視圖
提供所有連接的可視化界面，方便使用者查看和管理設備連接。 - 儀表板：簡化的記錄與回放儀表板範例

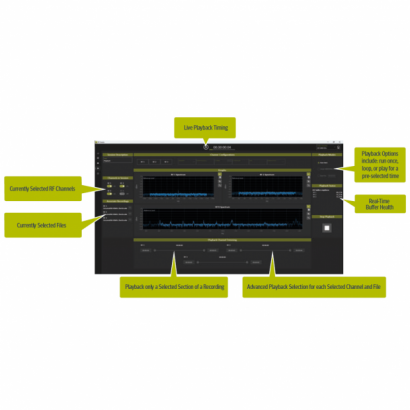

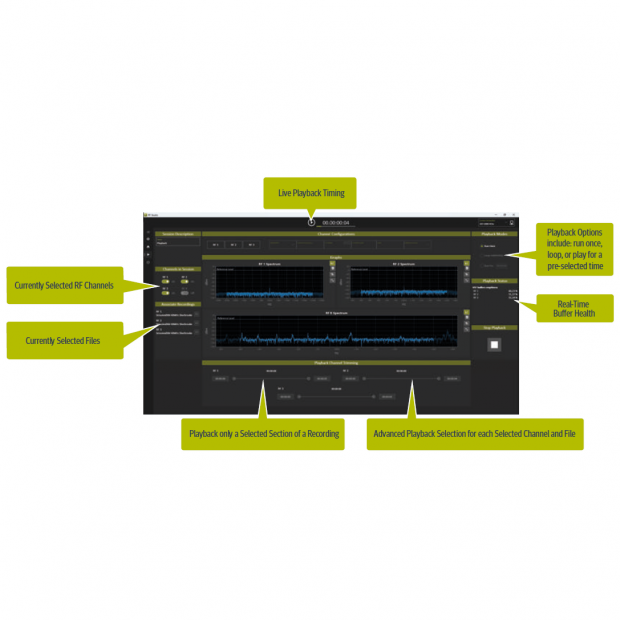

顯示關鍵資料，幫助使用者快速配置和管理記錄/回放功能。 - 回放面板：支援同時監控最多 4 個通道的回放
支援多通道訊號的同步回放，提供詳細監控。 - 記錄面板：
每個記錄的清晰視覺表示，提供清晰的視圖，用於檢視和分析已記錄的訊號。
RF 訊號頻譜的清晰視圖，支援對訊號頻譜的詳細分析，幫助使用者檢測頻率分佈。
比較訊號記錄的功率與時間，提供使用者分析訊號功率的時間變化趨勢。
可用工具包
通用（General）- RF Studio 播放器
- AM/FM
- DAB/DAB+/DMB（Digital Audio Broadcasting/Digital Multimedia Broadcasting）
- DRM（Digital Radio Mondiale）
- HD Radio（IBOC, In-Band On-Channel）
- RDS/RBDS（Radio Data System/Radio Broadcast Data System）
（支援單通道或三通道） - TMC–RDS（Traffic Message Channel – RDS）
- Sirius 和 XM（衛星廣播，包含 Pre-TA Part 2、Pre-OTA 更新與模組整合）
- 北斗（BeiDou）
- 伽利略（Galileo）
- 格洛納斯（GLONASS）
- 全球定位系統（GPS, Global Positioning System）
- 準天頂衛星系統（QZSS, Quasi-Zenith Satellite System）
- ATSC（Advanced Television Systems Committee）
- CMMB（China Mobile Multimedia Broadcasting）
- DTMB（Digital Terrestrial Multimedia Broadcast）
- DVB-T（Digital Video Broadcasting - Terrestrial）
- DVB-T2（Digital Video Broadcasting - Second Generation Terrestrial）
- ISDB-T（Integrated Services Digital Broadcasting - Terrestrial）
PXI 架構支援 NI 波形，包含 Bluetooth、LTE、WCDMA 和 Wi-Fi。
